JT/T 814.1-2012
基本信息
标准号： JT/T 814.1-2012
中文名称：港口船舶岸基供电系统技术条件第1部分:高压上船
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：387421
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 814.1-2012 Shore-to-ship power supply system technical conditions-Part 1: High voltage.
1范围
JT/T 814.1规定了港口船舶岸基供电系统高压上船形式的技术要求试验与检验。
JT/T 814.1适用于港口高压上船形式的船舶岸基供电系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版木适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 155标准电压
CB 311高压输变电设备的绝缘配合
GB 3906
3.6kV~40.5kV交流金属封闭开关设备和控制设备
GB 4208外壳防护等级
GB 11022高压开关设备和控制设备标准的共用技术要求
GB/T 12325电能质量供电电压允许偏差
GB/T 14549电能质量公用电网谐波
CB/T 14597电工产 品不同海拔的气候环境条件
GB 50147电气装置安装工程高压电器施工及验收规范
CB 50150电气装置安装工程电气设备交接试验标准
GB 50168电气装置安装工程电缆线路施工及验收规范
GB 50254电气装置安装工程低压电器施工及验收规范
1范围
JT/T 814.1规定了港口船舶岸基供电系统高压上船形式的技术要求试验与检验。
JT/T 814.1适用于港口高压上船形式的船舶岸基供电系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版木适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 155标准电压
CB 311高压输变电设备的绝缘配合
GB 3906
3.6kV~40.5kV交流金属封闭开关设备和控制设备
GB 4208外壳防护等级
GB 11022高压开关设备和控制设备标准的共用技术要求
GB/T 12325电能质量供电电压允许偏差
GB/T 14549电能质量公用电网谐波
CB/T 14597电工产 品不同海拔的气候环境条件
GB 50147电气装置安装工程高压电器施工及验收规范
CB 50150电气装置安装工程电气设备交接试验标准
GB 50168电气装置安装工程电缆线路施工及验收规范
GB 50254电气装置安装工程低压电器施工及验收规范
标准图片预览
标准内容

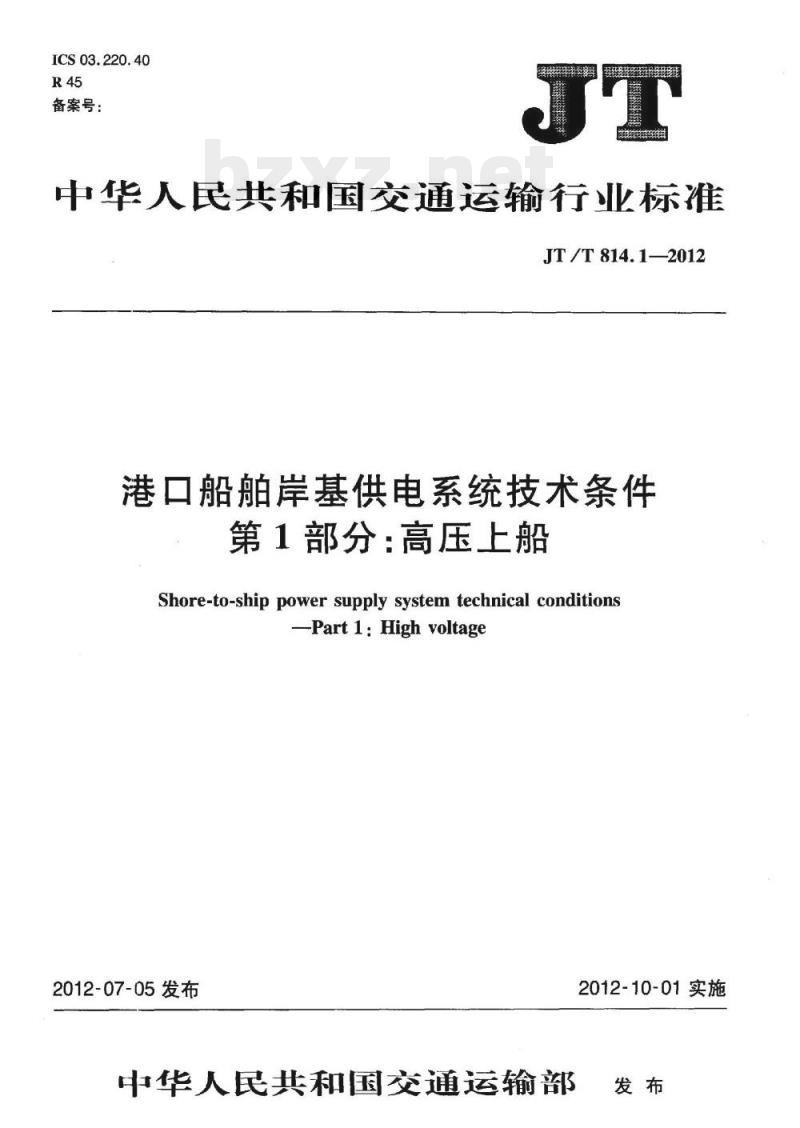

ICS03.220.40
备案号：
中华人民共和国交通运输行业标准JT/T814.1—2012
港口船舶岸基供电系统技术条件第1部分：高压上船
Shore-to-ship power supply system technical conditionsPart1：Highvoltage
2012-07-05发布
中华人民共和国交通运输部
2012-10-01实施

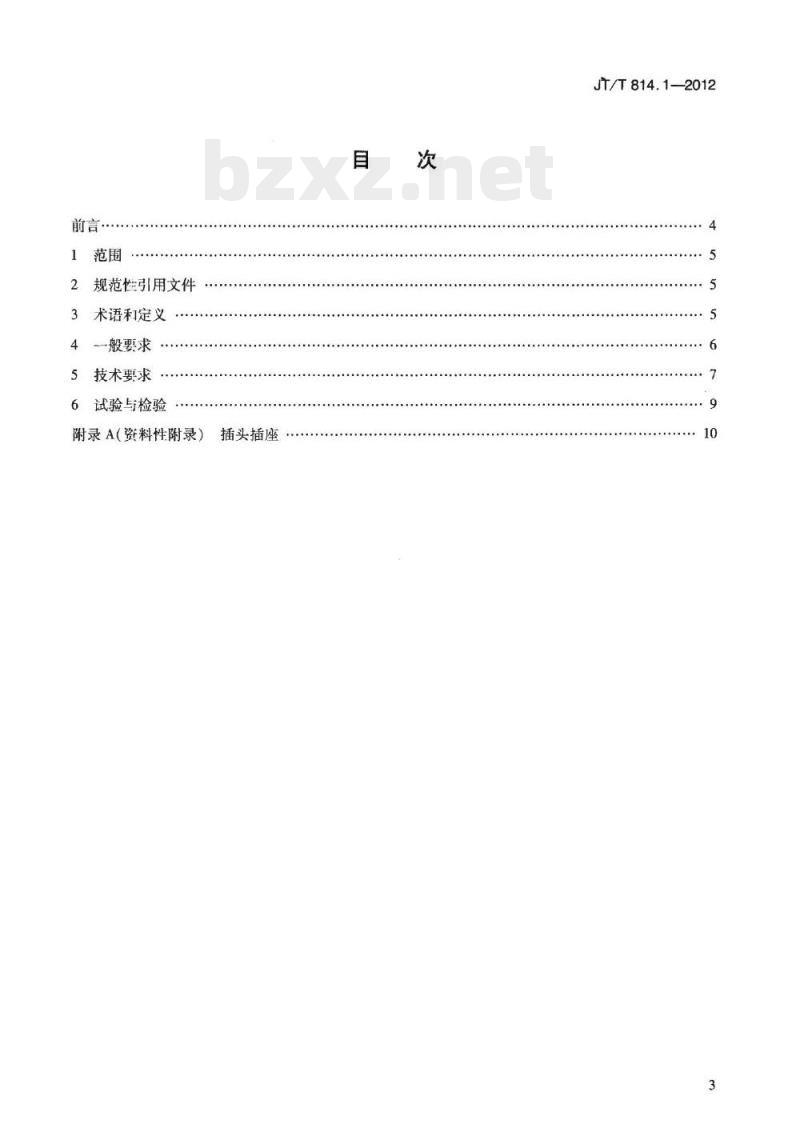

规范性引用文件
术语和定义
般要求
技术要求
试验与检验
附录A（资料性附录）
插头插座
JT/T814.1—2012
JT/T814.1—2012

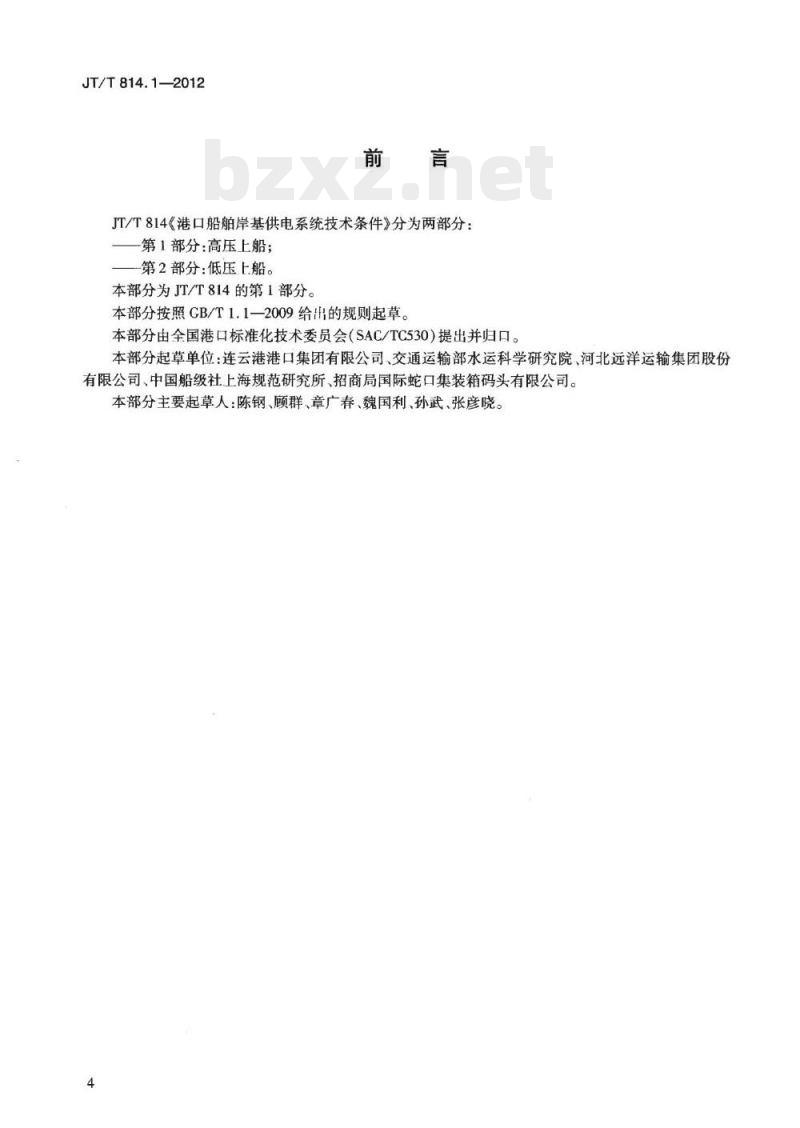

JT/T814《港口船舶岸基供电系统技术条件》分为两部分：第1部分：高压上船；
第2部分：低压上船。
本部分为JT/T814的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由全国港口标准化技术委员会（SAC/TC530）提出并归口。本部分起草单位：连云港港口集团有限公司、交通运输部水运科学研究院、河北远洋运输集团股份有限公司、中国船级社上海规范研究所、招商局国际蛇口集装箱码头有限公司。本部分主要起草人：陈钢、顾群、章广春、魏国利、孙武、张彦晓。4

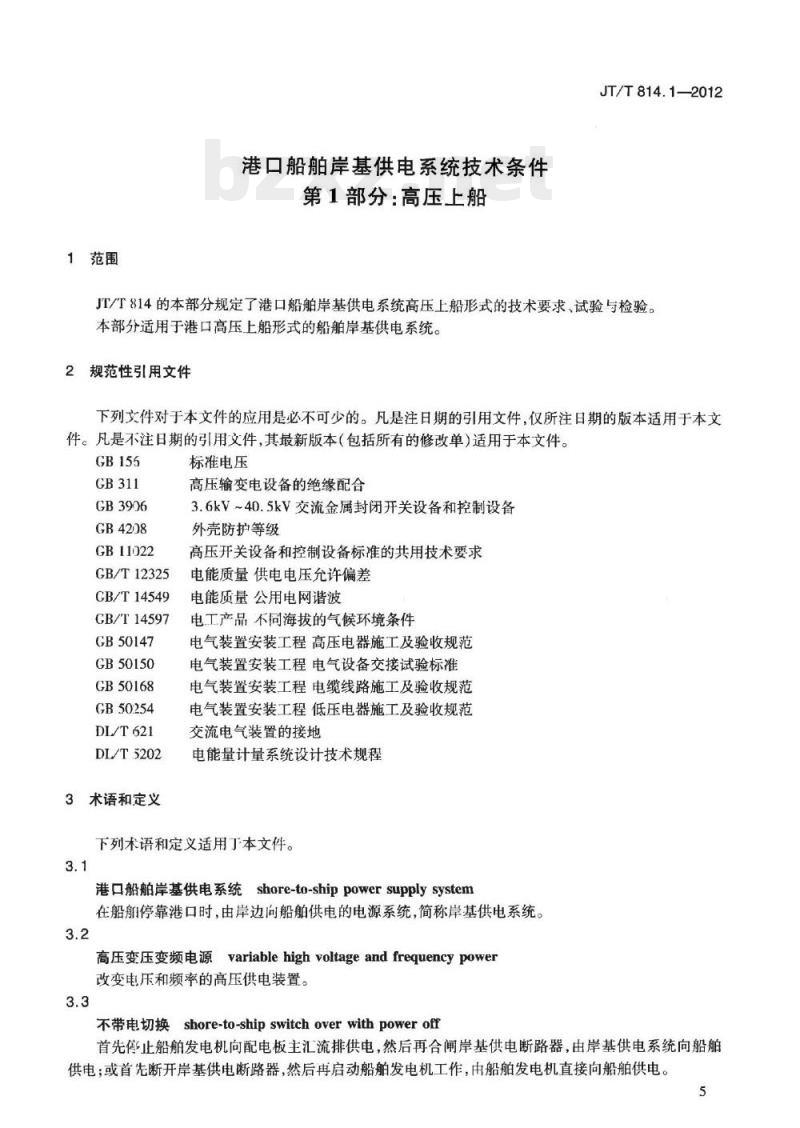

1范围
港口船舶岸基供电系统技术条件第1部分：高压上船下载标准就来标准下载网
JT/T814.1—2012
JT/T814的本部分规定了港口船舶岸基供电系统高压上船形式的技术要求、试验与检验。本部分适用于港口高压上船形式的船舶岸基供电系统。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB155
GB3906
GB4208
GB11022
GB/T12325
GB/T14549
CB/T14597
GB50147
GB50150
GB50168
GB50254
DL/T621
DL/T5202
3术语和定义
标准电压
高压输变电设备的绝缘配合
3.6kV~40.5kV交流金属封闭开关设备和控制设备外壳防护等级
高压开关设备和控制设备标准的共用技术要求电能质量供电电压允许偏差
电能质量公用电网谐波
电工产品不同海拔的气候环境条件电气装置安装工程高压电器施工及验收规范电气装置安装工程电气设备交接试验标准电气装置安装工程电缆线路施工及验收规范电气装置安装工程低压电器施工及验收规范交流电气装置的接地
电能量计量系统设计技术规程
下列术语和定义适用丁本文件。3.1
港口船舶岸基供电系统shore-to-shippowersupplysystem在船舶停靠港口时，由岸边向船舶供电的电源系统，简称岸基供电系统。3.2
高压变压变频电源variablehighvoltageandfrequencypower改变电压和频率的高压供电装置。3.3
不带电切换shore-to-shipswitchoverwithpoweroff首先停止船舶发电机向配电板主汇流排供电，然后再合闸岸基供电断路器，由岸基供电系统向船舶供电；或首先断开岸基供电断路器，然后再启动船舶发电机工作，由船舶发电机直接向船舶供电。5
KANKAa
JT/T814.1—2012

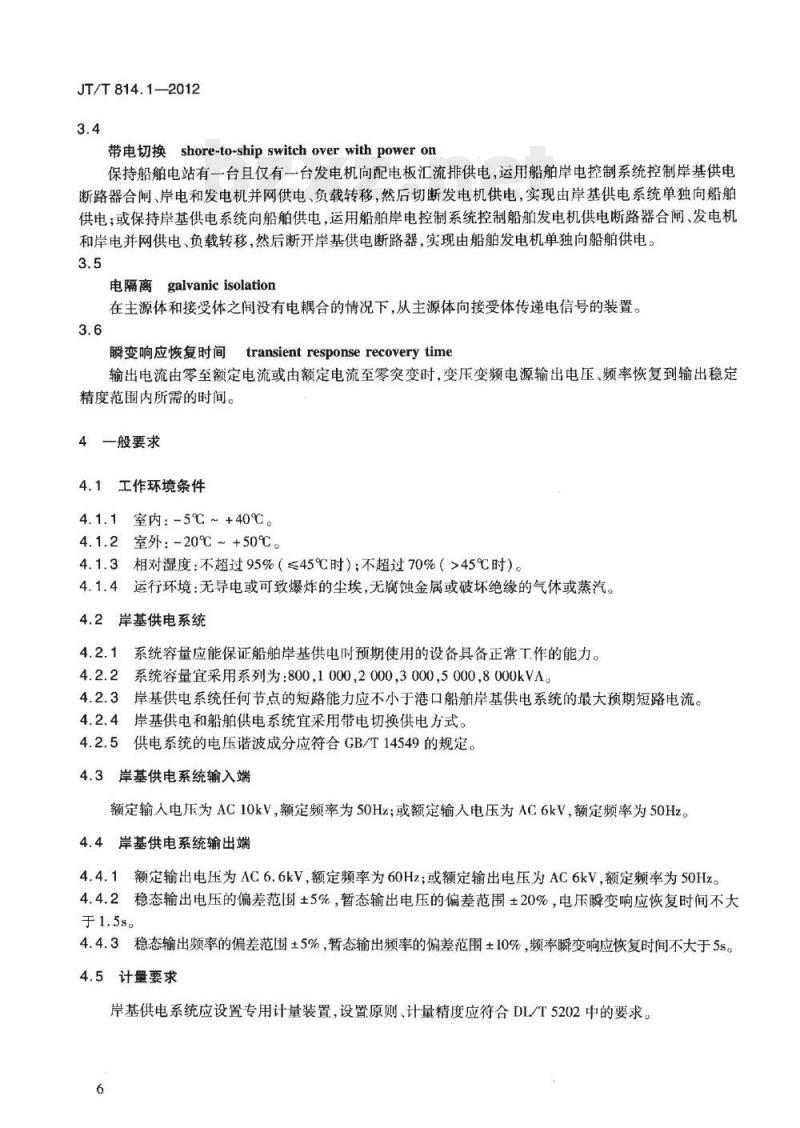

带电切换shore-to-shipswitchoverwithpoweron保持船舶电站有一台且仅有一台发电机向配电板汇流排供电，运用船舶岸电控制系统控制岸基供电断路器合闸、岸电和发电机并网供电、负载转移，然后切断发电机供电，实现由岸基供电系统单独向船舶供电；或保持岸基供电系统向船舶供电，运用船舶岸电控制系统控制船舶发电机供电断路器合闸、发电机和岸电并网供电、负载转移，然后断开岸基供电断路器，实现由船舶发电机单独向船舶供电。3.5
电隔离galvanicisolation
在主源体和接受体之间没有电耦合的情况下，从主源体向接受体传递电信号的装置。3.6
瞬变响应恢复时间transientresponserecoverytime输出电流由零至额定电流或由额定电流至零突变时，变压变频电源输出电压、频率恢复到输出稳定精度范围内所需的时间。
4一般要求
4.1工作环境条件
4.1.1室内：-5℃~+40℃。
4.1.2室外：-20℃~+50℃。
4.1.3相对湿度：不超过95%（≤45℃时）；不超过70%（>45℃时）。4.1.4运行环境：无导电或可致爆炸的尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。4.2岸基供电系统
系统容量应能保证船舶岸基供电时预期使用的设备具备正常工作的能力。4.2.2
系统容量宜采用系列为：800,1000,2000,3000,5000,8000kVA。4.2.3岸基供电系统任何节点的短路能力应不小于港口船舶岸基供电系统的最大预期短路电流。4.2.4岸基供电和船舶供电系统宜采用带电切换供电方式。4.2.5供电系统的电压谐波成分应符合GB/T14549的规定。4.3岸基供电系统输入端
额定输入电压为AC10kV，额定频率为50Hz；或额定输人电压为AC6kV，额定频率为50Hz。4.4岸基供电系统输出端
4.4.1额定输出电压为AC6.6kV，额定频率为60Hz或额定输出电压为AC6kV，额定频率为50Hz。4.4.2稳态输出电压的偏差范围±5%，暂态输出电压的偏差范围±20%，电压瞬变响应恢复时间不大于1.5s
4.4.3稳态输出频率的偏差范围±5%，暂态输出频率的偏差范围±10%，频率瞬变响应恢复时间不大于5s。4.5计量要求
岸基供电系统应设置专用计量装置，设置原则、计量精度应符合DL/T5202中的要求。6
4.6安全要求
4.6.1保护
保护应符合以下要求：
接电箱与高压断路器联锁，高压断路器与接地开关联锁；a）
输入端配置短路、过载、过流、过压、久压、失压、缺相、浪涌电压保护功能；c)
JT/T814.1--2012
输出端配置短路、过载、过流、过压、欠压、缺相、错相、欠频、过频、逆功率、三相不平衡、浪涌电压、接地保护功能；
保护系统配备备用电源，工作时间不小于30min。d)
4.6.2挺地
接地应符合以下要求：
岸基供电系统配备总接地网，各分支设备设置接地线，所有接地线接入总接地网；没备裸露的金属部件均接地；
接地点有明显的接地标志：
接地方式和接地电阻满足DL/T621的要求。4.6.3绝缘
岸基供电系统设备的相对地绝缘、相间绝缘的额定耐受电压均符合GB311的要求。4.6.4电气间隙与爬电距离
电气间隙与爬电距离应符合GB3906和CB11022的要求。5技术要求
5.1形式与结构
5.1.1宜采用树干式供电方式，输出为三相三线制式。5.1.2未设置电隔离的船舶，一组岸基电源向一艘船舶供电；设有电隔离的船舶，组岸基电源可同时向多艘船舶供电。
5.1.3岸基供电系统包括高压变压变频电源、接电装置（接电箱）、接插件、电缆等设备。5.2高压变压变频电源
5.2.1标称容量
高压变压变频电源宜分容量系列：800,1000.2.000.30005000.8000kVA5.2.2电气性能特性
高压变压变频电源的电气性能特性应符合表1的要求。表1高压变压变频电源电气性能特性表序
指标项目
三相电压不平衡（%）
负载阻抗不平衡（%）
负载稳压率X(%）
波形失真度（%）
KAoNKAa
性能特性
-1≤X≤+1（线性负载）
JT/T814.1—2012
表1（续）
指标项目
过载能力
跳阐保护
功率因数
工作效率
音频噪声（dB）
高压变压变频电源应能容许110%负载持续时间60sc5.2.3形式与防护
形式与防护应符合如下要求：
高压变压变频电源安装于室内；a）
b）外壳防护符合GB4208和GB11022的要求。5.2.4显示和记录
显示和记录符合如下要求：
性能特性
≥1.1倍额定工作电流
≥4倍额定工作电流
a）具备电能计量功能、应能直观显示输出电压、电流、频率、有功功率、无功功率、功率因数、三相不平衡度、变压器工作温度等电气参数；b）配备人机界面操作装置，宜具备远程实时采集和通讯功能。5.2.5安全功能
安全功能应符合如下要求：
a）设置短路、过载、过压、欠压、缺相、错相、低频、逆功率、三相不平衡、超温、浪涌电压、接地、断缆保护功能，并具备故障锁定、声光报警、故障显示和故障查询功能；接地、绝缘、电气间隙和爬电距离满足4.6的要求。b)
5.3接电装置（接电箱）
5.3.1形式与防护
形式与防护符合如下要求：
a）接电装置宜安装在码头前沿，其安装位置不应影响正常作业活动，并应设置安全护栏或格栅；码头应采用预装固定式接电装置（接电箱），宜采用快速接插式插座；b
c）外壳防护应符合GB4208和GB11022的要求。5.3.2安全功能
安全功能应符合如下要求：
设置安全警示装置，具有明显的带电指示标志；a）
接电箱门与高压变压变频电源装置之间设置安全联锁装置；b
c）接地、绝缘、电气间隙和爬电距离满足4.6的要求。5.4接插件
5.4.1插头
插头符合如下要求：
a）应使用与插座配套的专用插头，防护等级应不低于IP65；b）插头宜随船舶配备；
c）插头的结构形式参见附录A。5.4.2撤座
插座符合如下要求：
应有接地触头和联锁触头；
JT/T814.1—2012
当插头插入插座时，接地触头应在其他触头接触前首先接触；联锁触头应在主触头接触后接触；电缆的固定和支撑应确保不会向插头和插座传递额外的应力；插头和插座应有机械安全装置；带电端应为插孔形式，受电端应为插针形式；应符合容量及电压等级的要求，防护等级应不低于IP65；插座的结构形式参见附录A；
电源容量与船岸供电插座数量关系建议见表2。表2电源容量与船岸供电插座数量关系额定容量
5.4.3电缆
插捕座数量
电缆符合如下要求
额定电压AC6kV
额定电流
（计算值）)（A）
应符合相应电压等级的要求；
单个插座载流
(计算值）（A）
应选用岸电高压电缆卷筒和卷筒电缆，宜随船舶配备；b）
额定电压AC6.6kV
额定电流
(计算值)（A）
e）电缆截面选择应考虑负载电流、线路允许压降、工作环境温度、敷设方式。6试验与检验
单个插座载流
(计算值)(A）
6.1港口船舶岸基供电系统试验程序和方法应符合GB50147、CB50150、GB50168和GB50254的规定。
6.2港口船舶岸基供电系统首次使用前，停止三个月后再次使用前或正常使用满12个月后，系统内的所有设备应进行例行检验，检验内容至少应包括：绝缘电阻；
接地电阻；
变频变压电源性能；
综合自动化保护功能；
应用功能。
TKAoNrKAea
JT/T814.1—2012
A.1插头
附录A
（资料性附录）
插头插座
港口船舶岸基供电系统高压插头结构及要求见图A.1。代号
绝缘体深度
顶部相极
顶部地极
预部控制
舌形深度
绝缘体外径
绝缘体内径
64.8 ±0.25
6.9±0.25
7.3±0.25
34.3 ±0.25
56.0 ±0.25
27.0 ±0.25
22.8±0.25
相极孔径
控制孔径
接地孔径
相极距离
控制触头距离
地极距离
绝缘体宽度
12.0.0.05
48.3±0.25
66.6 ±0.25
48.0±0.25
84.0±0.10
图A.1港口船舶岸基供电系统高压插头名
插头宽度加突起
插头宽度
滚轴宽度
滚轴直径
滚轴高度
单位为毫米
108.9±0.25
103.0±0.25
168.0±0.25
20.0±0.10
90.0±0.25
A.2插座
港口船舶岸基供电系统高压插座结构及要求见图A.2。A-A
顶部绝缘体
顶部相极
项部地极
接地触头
相极触头
底部控制触头
顶部控制触头
17.0 ±0.25
44.0±0.25
32.0±0.25
38.0±0.25
50.1±0.25
33.0±0.25
25.0 ±0.25
控制触头
底部地极
底部绝缘体
底部相极
相极距离
控制触头距离
地极距离
27.2 ±0.25
64.0 ±0.25
66.0 ±0.25
76.5±0.25
48.0±0.25
44.2 ±0.25
48.0±0.25
图A.2港口船舶岸基供电系统高压插座TKAoNrKAea
JT/T814.1—2012
单位为毫米
绝缘体宽度
插座宽度加突起
插座宽度
舌形深度
接地孔径
控制孔径
相极孔径
84.0±0.10
111.6±0.25
87.5±0.25
69.0 ±0.25
12.0+6.t0
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
