JT/T 817-2011 公路机电系统设备通用技术要求及检测方法

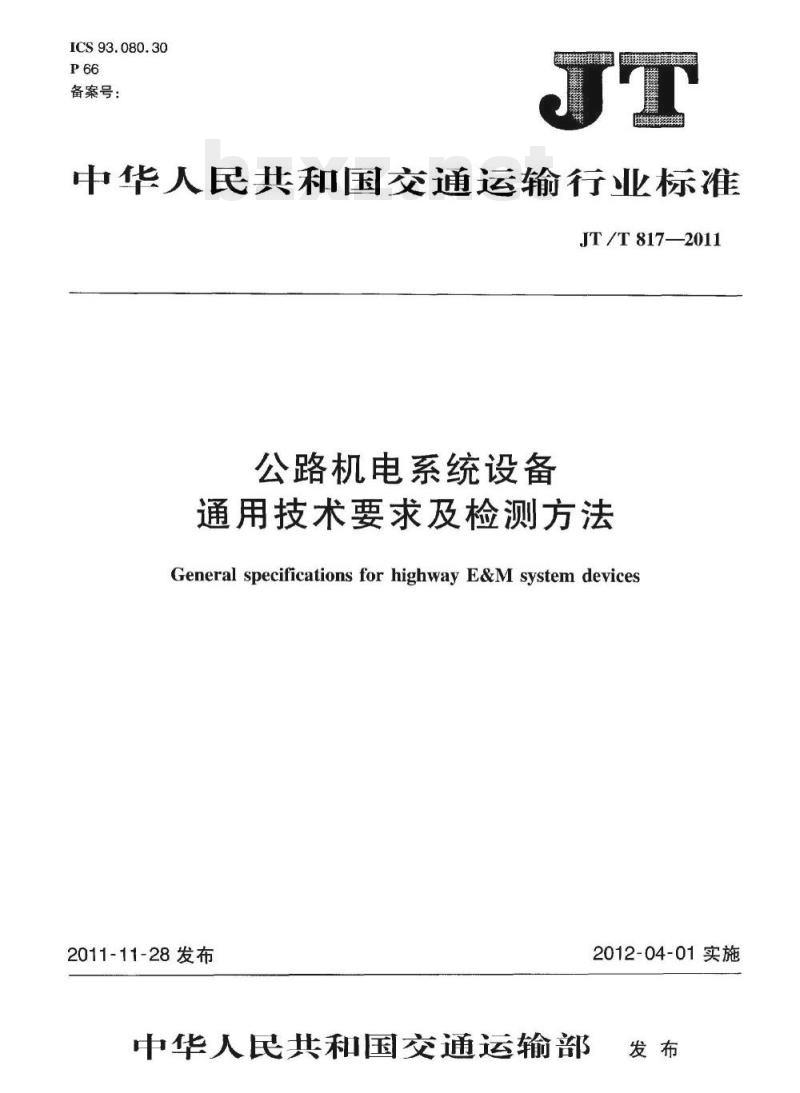

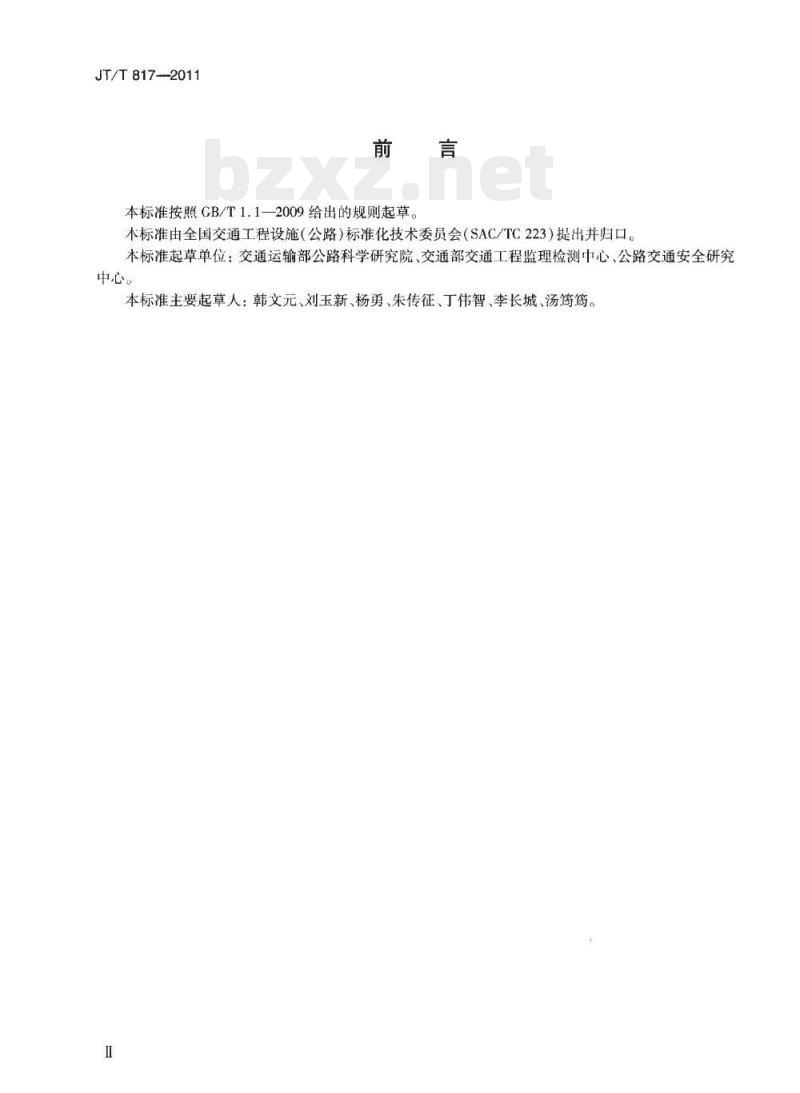

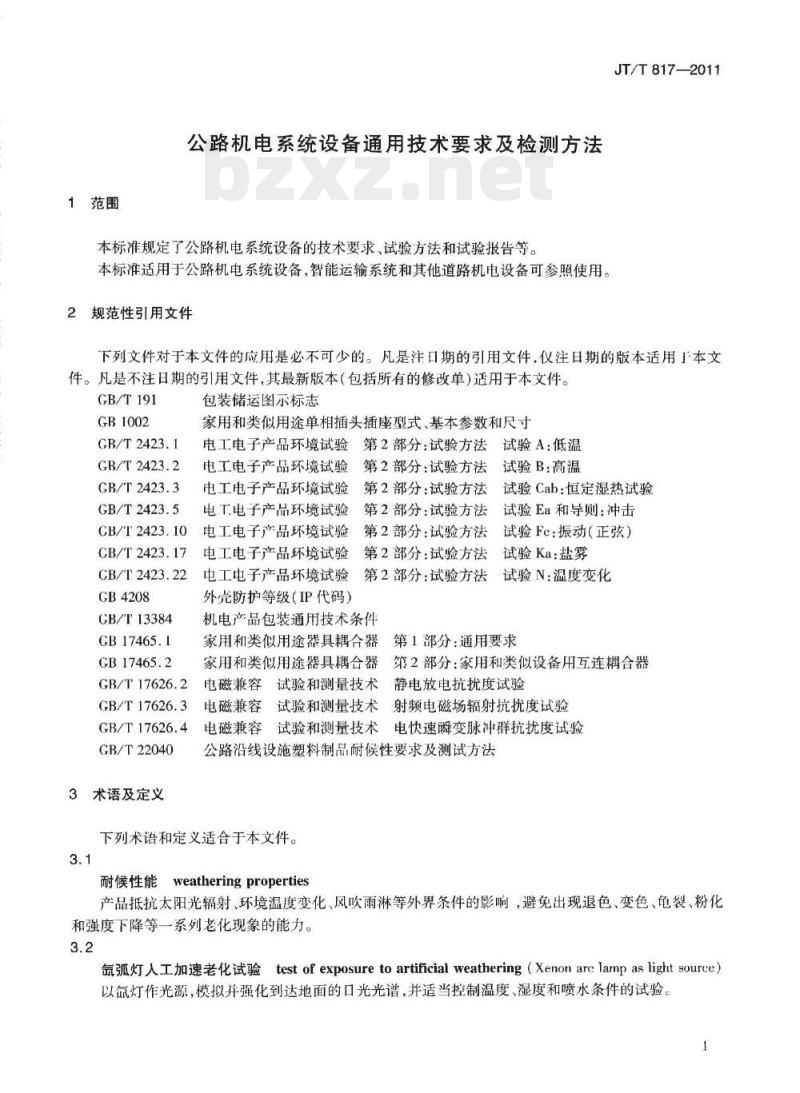

JT/T 817—2011 公路机电系统设备 通用技术要求及检测方法 General specifications for highway E&M system devices 发布日期：2011-11-28 实施日期：2012-04-01 中华人民共和国交通运输部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、交通部交通工程监理检测中心、公路交通安全研究中心。 本标准主要起草人：韩文元、刘玉新、杨勇、朱传征、丁伟智、李长城、汤篱篱。 1 范围 本标准规定了公路机电系统设备的技术要求、试验方法和试验报告等。本标准适用于公路机电系统设备，智能运输系统和其他道路机电设备可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是引用日期文件，应采用引用的版本适用本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 GB 1002 GB/T 2423.1 GB/T 2423.2 GB/T 2423.3 GB/T 2423.5 GB/T 2423.10 GB/T 2423.17 GB/T 2423.22 GB 4208 GB/T 13384 GB 17465.1 GB 17465.2 GB/T 17626.2 GB/T 17626.3 GB/T 17626.4 GB/T 22040 3 术语及定义 3.1 耐候性能（weathering properties）：产品抵抗太阳光辐射、环境温度变化、风吹雨淋等外界条件的影响，避免出现退色、变色、龟裂、粉化和强度下降等一系列老化现象的能力。 3.2 氙弧灯人工加速老化试验（test of exposure to artificial weathering (Xenon arc lamp as light source)）：以氙灯作光源，模拟并强化到达地面的光光谱，并适当控制温度、湿度和喷水条件的试验。 4 技术要求 4.1 耐环境温度 4.1.1 室外机电设备 4.1.1.1 室外安装的机电设备环境温度分六级，各级代号及温度范围如下： -S1级：-5℃~+70℃； -S2级：-5℃~+55℃； -A级：-20℃~+55℃； -B级：-40℃~+50℃； -C级：-55℃~+45℃； -J级：-55℃~+85℃。 4.1.1.2 对于选定的级别应按GB/T 2423.1和GB/T 2423.2的规定分别进行16h的低温试验和高温试验。试验期间和试验结束后，产品应启动正常，逻辑正确；产品的结构件不应产生变形和其他损伤。 4.1.2 机房内机电设备 机房内机电设备应在15℃~35℃环境温度下正常工作。 4.1.3 收费亭内机电设备 4.1.3.1 收费亭内机电设备应通过工作温度试验和低温储存温度试验。试验期间和试验结束后，产品应启动正常，逻辑正确；产品的结构件不应产生变形和其他损伤。 4.1.3.2 工作温度试验应在-5℃和+55℃条件下分别进行16h。 4.1.3.3 低温储存温度试验应在-20℃条件下存储8h，在25℃±5℃条件下恢复2h。 4.2 耐温度交变性能 室外机电设备在通电工作状态下放入温度交变试验箱中（一台高温试验箱和一台低温试验箱），在高温+70℃保持2h，在2min内转移到低温-40℃保持2h，在2min内再转移到高温，如此共循环五次。试验期间和试验结束后，产品应启动正常，逻辑正确；产品的结构件不应产生变形和其他损伤。 4.3 耐环境湿度 4.3.1 室外机电设备 经过温度40℃、相对湿度98%±2%、持续时间48h的相对湿度试验，试验期间和试验结束后，产品应启动正常，逻辑正确，产品的结构件不应产生锈蚀和其他损伤，绝缘性能符合相关标准的规定。 4.3.2 机房内机电设备 经过温度25℃、相对湿度85%±2%、持续时间48h的相对湿度试验，试验期间和试验结束后，产品应启动正常，逻辑正确，产品的结构件不应产生锈蚀和其他损伤，绝缘性能符合相关标准的规定。 4.3.3 收费亭内机电设备 经过温度40℃、相对湿度95%±2%、持续时间48h的相对湿度试验，试验期间和试验结束后，产品应启动正常，逻辑正确，产品的结构件不应产生锈蚀和其他损伤，绝缘性能符合相关标准的规定。 4.4 耐机械振动性能 4.4.1 机房内设备 设备包装在包装箱内，在振动频率2Hz~150Hz的范围内按GB/T 2423.10的方法进行扫频试验。在2Hz~9Hz时按位移控制，位移幅值3.5mm（峰峰值7.0mm）；9Hz~150Hz时按加速度控制，加速度为10m/s²。2Hz→9Hz→150Hz→9Hz→2Hz为一个循环，扫频速率为每分钟一个倍频程，在X、Y、Z三个方向各经历20个循环后，开箱检查并给设备通电测试，设备应功能正常，结构不受影响，零部件无松动。 4.4.2 室外和收费亭内设备 设备通电工作时，在振动频率2Hz~150Hz的范围内按GB/T 2423.10的方法进行扫频试验。在2Hz~9Hz时按位移控制，位移幅值3.5mm（峰峰值7.0mm）；9Hz~150Hz时按加速度控制，加速度为10m/s²。2Hz→9Hz→150Hz→9Hz→2Hz为一个循环，扫频速率为每分钟一个倍频程，共经历20个循环后，设备应功能正常，结构不受影响，零部件无松动。 4.4.3 车载设备 设备通电工作时，在振动频率2Hz~500Hz的范围内按GB/T 2423.10的方法进行扫频试验。在2Hz~9Hz时按位移控制，位移幅值7.5mm（峰峰值15.0mm）；9Hz~500Hz时按加速度控制，加速度为20m/s²。2Hz→9Hz→500Hz→9Hz→2Hz为一个循环，扫频速率为每分钟一个倍频程，共经历20个循环后，设备应功能正常，结构不受影响，零部件无松动。 4.5 耐机械冲击性能 4.5.1 机房内设备 设备包装在包装箱内，在峰值加速度300m/s²、持续时间11ms、半正弦脉冲作用下，对样品的六个方向各施加三次冲击试验，开箱检查并给设备通电测试，设备应功能正常，结构不受影响，零部件无松动。 4.5.2 室外设备 设备通电工作时，在峰值加速度300m/s²、持续时间11ms、半正弦脉冲作用下，对样品除向下的安装面外的其他5个方向各施加三次冲击试验，设备应功能正常，结构不受影响，零部件无松动。 4.5.3 车载设备 设备通电工作时，在峰值加速度1000m/s²、持续时间6ms、半正弦脉冲作用下，对样品除向下的安装面外的其他7个方向各施加二次冲击试验，设备应功能正常，结构不受影响，零部件无松动。 4.6 耐盐雾腐蚀性能 在沿海及重工业污染区安装应用的机电设备应进行耐盐雾腐蚀性能试验。产品的印刷电路板、显示单元及其支撑底板、金属外壳和门锁（其他部件由供需双方协定）按GB/T 2423.17的方法，经过168h的试验后，应无明显锈蚀现象，金属构件应无红色锈点，印刷电路板经过24h自然晾晒后应功能正常。 4.7 耐候性能 在室外太阳光下暴露使用的产品，其外壳应进行氙弧灯人工加速老化试验，试验条件及结果应符合GB/T 22040有关耐氙弧灯人工加速老化性能的要求。 4.8 电气安全性能 4.8.1 一般规定 使用交流220V供电的机电设备应在标准中规定电气安全性能，至少应包括4.8.2~4.8.6的内容。 4.8.2 绝缘电阻 产品的电源接线端子与机壳的绝缘电阻应不小于100MΩ。 4.8.3 电气强度 在产品的电源接线端子与机壳之间施加频率50Hz、有效值1500V正弦交流电压条件下，历时1min应无火花、闪络和击穿现象，漏电电流不大于5mA。 4.8.4 安全接地 产品应设安全保护接地端子，接地端子与机壳连接可靠，接地端子与机壳的连接电阻应小于0.1Ω。 4.8.5 电源适应性 在以下输入电压条件下，产品应可靠工作：频率50Hz恒定，电压：交流220V × (1±15%)V；电压交流220V恒定，频率：50Hz × (1+4%)Hz。 4.8.6 其他 外场设备宜采用TT系统接地，金属机壳的设备应设置保护。
