JT/T 821.1-2011
基本信息
标准号： JT/T 821.1-2011
中文名称：混凝土桥梁结构表面用防腐涂料第1部分:溶剂型涂料
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
相关标签： 混凝土 桥梁 结构 表面 防腐涂料 溶剂型 涂料
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 821.1-2011 Anti-corrosive coatings for concrete bridge surface Part 1 :Solvent based coatings.
1范围
JT/T 821.1规定了混凝十桥梁结构表面用长效溶剂型防腐涂料的分类和分级、要求、试验方法检验规则、标志、包装和储存等内容。
JT/T 821.1适用于混凝土桥梁结构表面用长效溶剂型防腐涂料,主要用于大气区或施工及养护时处于人气环境下干湿父替区的混凝土结构表面防护和装饰。
JT/T 821.1不适用于柔性涂料。
2规范性引用文件 .
下列文件对十本文件的应用是必不叮少的。凡是注H期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 1720- 1979漆膜附着力测定法
GB/T 1723- 1993涂料粘度测定法
GB/T 1725- 2007色漆、清漆和塑料不挥发物含量的测定
GR 1727- - 1992漆膜一-般制备法
GB/T 1728- 1979漆膜腻子膜干燥时问测定法
GB/T 1731- 1993漆膜柔韧性测定法
CB/T 1732- -1993漆膜耐冲击测定法
GB/T 1733- -1993漆膜耐水性测定法
1范围
JT/T 821.1规定了混凝十桥梁结构表面用长效溶剂型防腐涂料的分类和分级、要求、试验方法检验规则、标志、包装和储存等内容。
JT/T 821.1适用于混凝土桥梁结构表面用长效溶剂型防腐涂料,主要用于大气区或施工及养护时处于人气环境下干湿父替区的混凝土结构表面防护和装饰。
JT/T 821.1不适用于柔性涂料。
2规范性引用文件 .
下列文件对十本文件的应用是必不叮少的。凡是注H期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 1720- 1979漆膜附着力测定法
GB/T 1723- 1993涂料粘度测定法
GB/T 1725- 2007色漆、清漆和塑料不挥发物含量的测定
GR 1727- - 1992漆膜一-般制备法
GB/T 1728- 1979漆膜腻子膜干燥时问测定法
GB/T 1731- 1993漆膜柔韧性测定法
CB/T 1732- -1993漆膜耐冲击测定法
GB/T 1733- -1993漆膜耐水性测定法
标准图片预览
标准内容

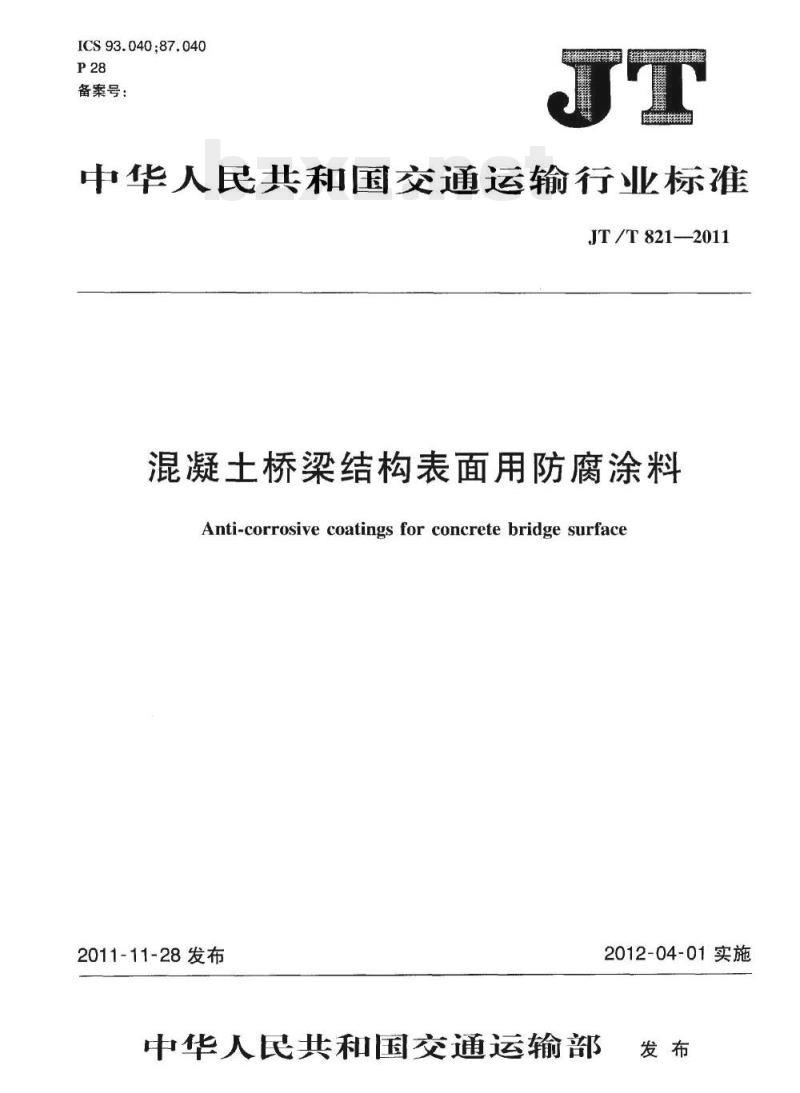

ICS93.040;87.040
备案号：
中华人民共和国交通运输行业标准JT /T 821-2011
混凝土桥梁结构表面用防腐涂料Anti-corrosive coatings for concrete bridge surface2011-11-28 发布
中华人民共和国交通运输部
2012-04-01实施

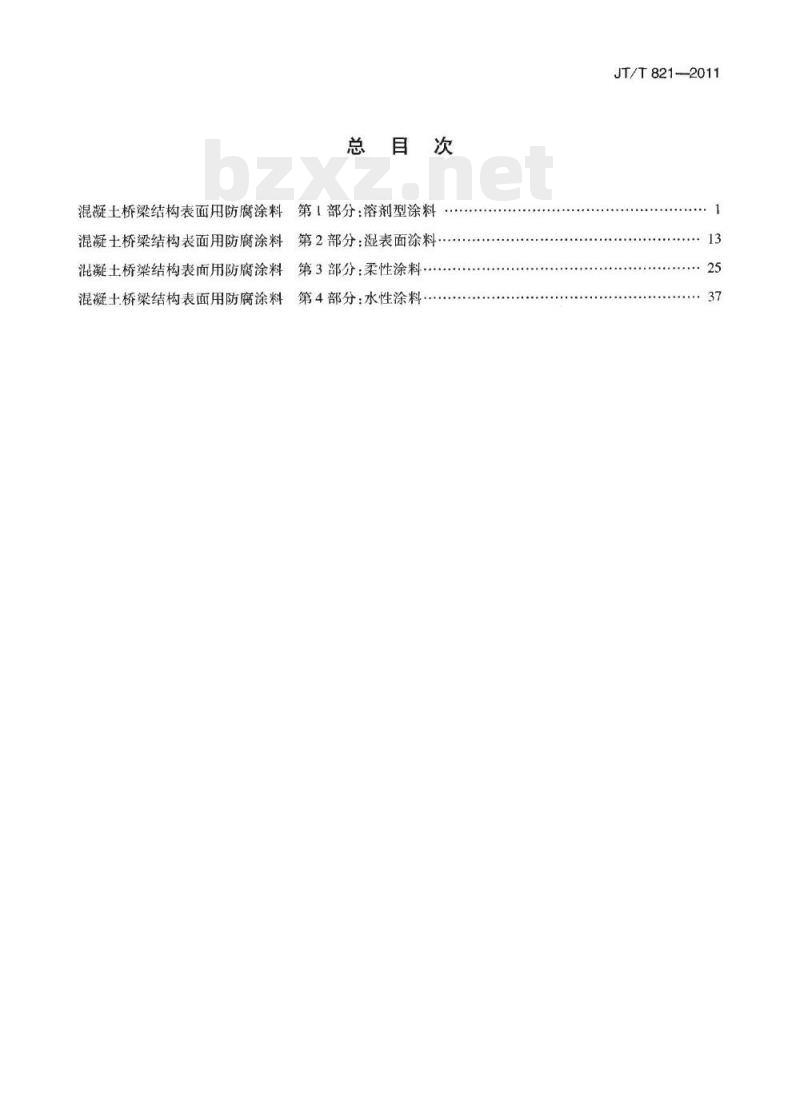

总目次
混凝土桥梁结构表面用防腐涂料第1部分：溶剂型涂料第2部分：湿表面涂料
混凝土桥梁结构表面用防腐涂料第3部分：柔性涂料
混凝土桥梁结构表面用防腐涂料混凝土桥粱梁结构表面用防腐涂料第4部分：水性涂料
JT/T 821-2011
...t................

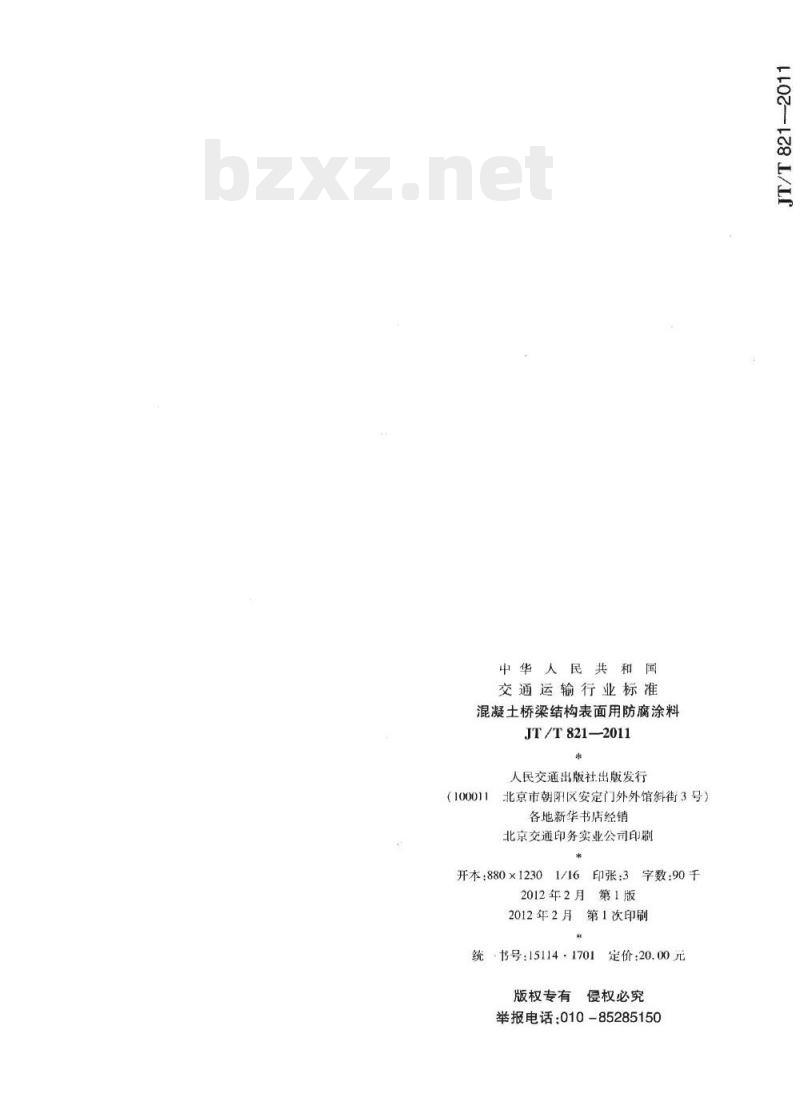

中华人民共和国
交通运输行业标准
混凝土桥梁结构表面用防腐涂料JT /T 821—2011
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）10001
各地新华书店经销
北京交通印务实业公司印剧
开本：880×12301/16印张：3字数：90千2012年2月第1版
2012年2月第1次印刷
统书号：15114·1701
版权专有
定价：20.00元
侵权必究
举报电话：010-85285150

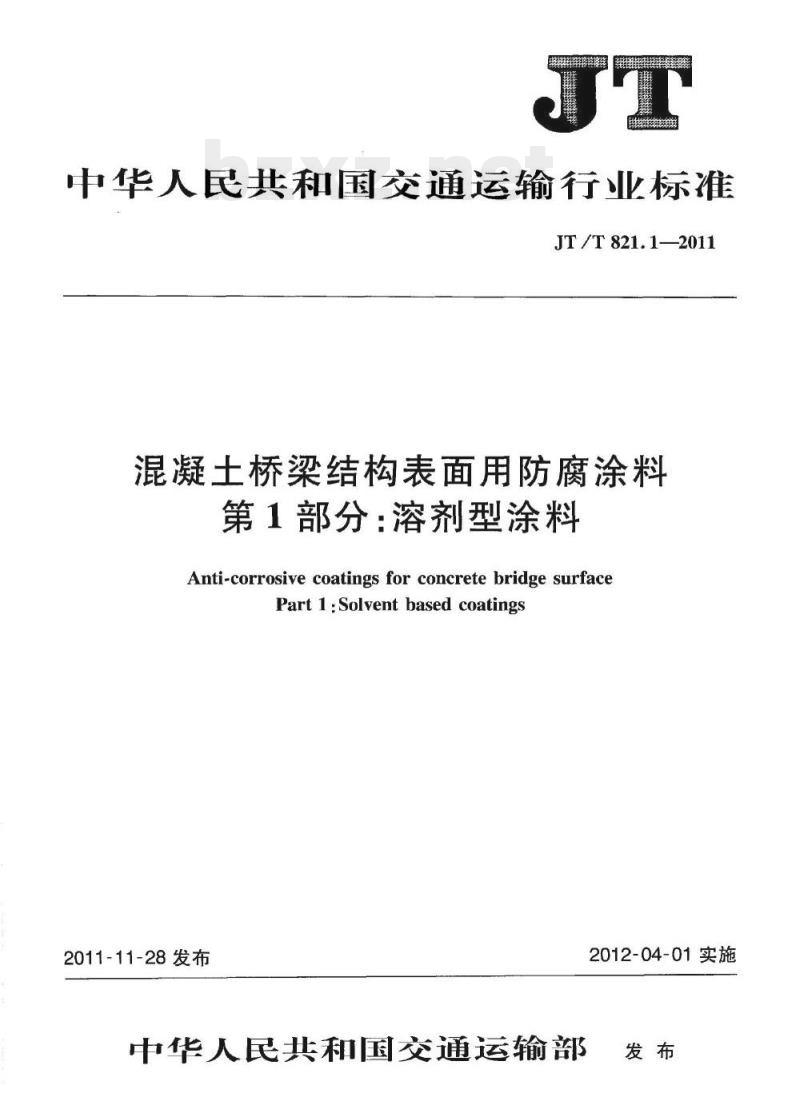

中华人民共和国交通运输行业标准JT/T821.1—2011
混凝土桥梁结构表面用防腐涂料第1部分：溶剂型涂料
Anti-corrosive coatings for concrete bridge surfacePart 1 : Solvent based coatings2011-11-28发布
中华人民共和国交通运输部
2012-04-01实施
范围·
规范性引用文件·
分类和分级
试验方法：
检验规则
7标志、包装和储存
附录A（规范性附录）抗氯离子渗透性试验方法次
JT/T821.1—2011
JT/T 821.1-2011
JT/T821《混凝土桥梁结构表面用防腐涂料》分为四个部分：第1部分：溶剂型涂料；
-第2部分：湿表面涂料；
一第3部分：柔性涂料；
-第4部分：水性涂料。
本部分为JT/T821的第1部分。
本部分按照GB/T1.1—2009给出的规则起草本部分由中国公路学会桥梁和结构工程分会提出并归口。本部分起草单位：北京航材白慕新材料技术工程股份有限公司、中国科学院海洋研究所、中国建筑材料检验认证中心、国家涂料质量监督检验中心、中交公路规划设计院有限公司、中航工业北京航空材料研究院。
本部分主要起草人：李运德、杨振波、杨文颐、李伟华、苏春海、商汉章、李春、张亮、姜小刚、胡立明、黄玖梅。
1范围
混凝土桥梁结构表面用防腐涂料第1部分：溶剂型涂料
JT/T 821.12011
JT/T821的本部分规定了混凝土桥梁结构表面用长效溶剂型防腐涂料的分类和分级、要求、试验方法、检验规则、标志、包装和储存等内容。本部分适用于混凝土桥梁结构表面用长效溶剂型防腐涂料，主要用于大气区或施工及养护时处于大气环境下干湿交替区的混凝土结构表面防护和装饰。木部分不适用于柔性涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB1720—1979
GB/T1723—1993
GB/T17252007
GB 1727—1992
GB/T1728—1979
GB/T1731-1993
GB/T1732-1993
CB/T17331993
GB/T1766-2008
GB/T1865—2009
CB/T3186
GB/T 6750-2007
GB/T 6753.12007
GB/T8170
GB 9264—1988
GB/T9271—2008
CB9274—1988
GB/T92782008
GB/T9750
GB/T13491
HG/T3792--2005
JT/T695—2007
3分类和分级
漆膜附着力测定法
涂料粘度测定法
色漆、清漆和塑料不挥发物含量的测定漆膜一般制备法
漆膜、腻子膜干燥时问测定法
漆膜柔韧性测定法
漆膜耐冲击测定法
漆膜耐水性测定法
色漆和清漆涂层老化的评级方法色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射色漆、清漆和色漆与清漆用原材料取样色漆和清漆密度的测定比重瓶法色漆、清漆和印刷油墨研磨细度的测定数值修约规则与极限数值的表示和判定色漆流挂性的测定
色漆和清漆标准试板
色漆和清漆耐液体介质的测定
涂料试样状态调节和试验的温湿度涂料产品包装标志
涂料产品包装通则
交联型氟树脂涂料
混凝士桥梁结构表面涂层防腐技术条件产品分为底漆、中问漆和面漆三类。底漆包括环氧封闭底漆，分为普通型和高固体分型两种：中间漆JT/T 821.1-2011
包括环氧云铁中问漆，分为普通型和厚浆型两种；面漆包括丙烯酸聚氨酯面漆和氟碳面漆，氟碳面漆分为优等品和一等品。
4要求
4.1产品配套体系的选择按照JT/T695—2007的规定进行。4.2环氧封闭底漆的技术要求见表1。环氧云铁中间漆的技术要求见表2。丙烯酸聚氨酯面漆和氟碳面漆的技术要求见表3。
4.3配套涂层体系技术要求见表4。表1环氧封闭底漆的技术要求
在容器中状态
细度（μm）
不挥发物含量（%）
干燥时间（h）
黏度（涂-4杯）（s）
柔切性（mm）
附着力(划圈法)（级）
耐冲击性（cm）
在容器中状态
细度（μm）
不挥发物含量（%）
密度(g/mL）
干燥时间(h）
抗流挂性（μm）
柔韧性（mm）
附着力（划圈法)（级）
耐冲击性（cm）
普通型
技术要求
高固体分型
淡黄色或其他色透明均一液体
表2环氧云铁中间漆的技术要求
技术要求
普通型
厚浆型
搅拌混合后，无硬块，呈均勾状态90
符合产品要求，允许偏差值+2
符合产品要求，允许偏差值±0.05表干
≥250
表3丙烯酸聚氨酯面漆和氟碳面漆的技术要求技术要求
丙烯酸聚氨酯面漆
在容器中状态
细度（μm）
不挥发物含量（%）
干燥时间(h）
柔韧性（mm）
附着力（划圈法）（级）
耐冲击性（cm）
耐水性，24h
耐酸性，10%H,S04,240h
耐碱性，10%Na0H,240h
主剂溶剂可溶物氟含量（%）
JT/T 821.1-2011
氟碳面漆
搅拌混合后，无硬块，呈均匀状态35
漆膜无失光、变色、起泡等现象白色漆膜无失光、变色、起泡等现象。其他颜色漆膜无起泡、开裂、明显变色和失光等现象
优等品漆膜无失光、变色、起
漆膜无变化
泡等现象。一等品漆膜无起泡、开裂、明显变色和失光等现象
≥24（优等品）
≥22（一等品）
生产氟碳涂料所用的FEVE氟碳树脂的氟含量，优等品不小于25，一等品不小于23。配套涂层体系技术要求
耐碱性，720h
耐人T气候老化性（h）
抗氯离了渗透性[mg/（cm2.d)]
5试验方法
5.1取样
技术要求
漆膜无起泡、开裂、脱落等现象，附着力≥3MPa或混凝土破坏丙烯酸聚氨酯面漆1000h，氟碳面漆一等品3000h，氟碳面漆优等品5000h，漆膜无起泡、脱落和粉化等现象，允许轻微变色，保光率≥80%≤1.5×10-4
产品按GB/T3186的规定取样。取样量根据检验需要确定。5.2涂料试样的状态调节和试验的温湿度除另有规定外，涂料样品应在（23±2）℃条件下放置24h后进行相应试验，制备漆膜时控制温度条件在15℃~30℃之间，相对湿度不大于85%。除另有规定外，制备好的样板，应在CB/T9278-2008规定的标准条件下放置规定的时间后，按有关7
JT/T821.1—2011
检验方法进行性能测试。检测项目中除了明确规定的试验条件外，均在GB/T9278-2008规定的标准条件下测定。
5.3试验样板的制备
5.3.1试验用底材及表面处理
5.3.1.1试验用马口铁板和钢板应符合GB/T92712008的要求，马口铁板的处理应按GB/T9271-2008中4.3的规定进行，钢板的处理应按GB/T9271一2008中3.5的规定进行。5.3.1.2配套涂层体系耐碱性试验的底材选用和处理按JT/T695—2007中附录B.1的规定进行。5.3.1.3试验用水泥砂浆板制备方法及表面处理如下：将水、水泥（采用P.032.5）和砂（IS0标准砂）按照1:1:6的比例混合后倒入150mm×70mmxa
20mm的金属模具成型；
b）在温度（20±2）℃、湿度不小于80%的条件下静置24h后脱模，在温度（20±2）℃的水中养护6d，再在GB/T9278—2008规定的标准条件下静置7d以上；采用符合规定的150号水砂纸，对成型试板朝下的一面进行充分研磨并清理十净，作为待施涂c）
的试板面。
试验样板的制备
试验样板的制备按照GB1727-1992的规定进行，试验样板制备要求见表5。表5
试验样板制备要求
漆膜干燥时间、柔闭性、附
力（划圈法）、耐冲击性
面漆耐水性
面漆耐酸性、耐碱性
配套涂层体系耐碱性
耐人T气候老化性、自然气
候曝露“
抗氯离子渗透性
底材类型
马口铁板
混凝土块bZxz.net
水泥砂浆板
涂料细度纸
底材尺寸
120×50×(0.2~0.3)
120×50×(0.45~0.55)
涂装要求
喷涂一道。漆膜厚度要求为：底漆、面漆的厚度要求为(20±3)μm；中间漆的厚度要求为(25±5）μm养护7d
施涂两道，间隔时间为24h，漆膜总厚度为（45±5）μm，养护14d
施涂环氧底漆两道、面漆两道，每道间120 ×50 ×(0.45 ~0.55)
隔24h，漆膜总厚度（100±10）μum，养护14d
100 × 100 × 100
150×70×20
150×150
耐候性能可选用其他底材及适宜的配套底漆。5.4操作方法
在容器中状态
打开容器，用调刀或搅拌棒搅拌进行目视判断。8
采用刷涂法按底漆、中间漆和面漆的顺序涂装，每道间隔24h，漆膜厚度：底漆为（30±5）μm，中间漆为（160±20）μm，氟碳面漆为(60±5）μm,丙烯酸聚氨酯面漆为(80±10)μm,养护14d
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
备案号：
中华人民共和国交通运输行业标准JT /T 821-2011
混凝土桥梁结构表面用防腐涂料Anti-corrosive coatings for concrete bridge surface2011-11-28 发布
中华人民共和国交通运输部
2012-04-01实施
总目次
混凝土桥梁结构表面用防腐涂料第1部分：溶剂型涂料第2部分：湿表面涂料
混凝土桥梁结构表面用防腐涂料第3部分：柔性涂料
混凝土桥梁结构表面用防腐涂料混凝土桥粱梁结构表面用防腐涂料第4部分：水性涂料
JT/T 821-2011
...t................
中华人民共和国
交通运输行业标准
混凝土桥梁结构表面用防腐涂料JT /T 821—2011
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）10001
各地新华书店经销
北京交通印务实业公司印剧
开本：880×12301/16印张：3字数：90千2012年2月第1版
2012年2月第1次印刷
统书号：15114·1701
版权专有
定价：20.00元
侵权必究
举报电话：010-85285150
中华人民共和国交通运输行业标准JT/T821.1—2011
混凝土桥梁结构表面用防腐涂料第1部分：溶剂型涂料
Anti-corrosive coatings for concrete bridge surfacePart 1 : Solvent based coatings2011-11-28发布
中华人民共和国交通运输部
2012-04-01实施
范围·
规范性引用文件·
分类和分级
试验方法：
检验规则
7标志、包装和储存
附录A（规范性附录）抗氯离子渗透性试验方法次
JT/T821.1—2011
JT/T 821.1-2011
JT/T821《混凝土桥梁结构表面用防腐涂料》分为四个部分：第1部分：溶剂型涂料；
-第2部分：湿表面涂料；
一第3部分：柔性涂料；
-第4部分：水性涂料。
本部分为JT/T821的第1部分。
本部分按照GB/T1.1—2009给出的规则起草本部分由中国公路学会桥梁和结构工程分会提出并归口。本部分起草单位：北京航材白慕新材料技术工程股份有限公司、中国科学院海洋研究所、中国建筑材料检验认证中心、国家涂料质量监督检验中心、中交公路规划设计院有限公司、中航工业北京航空材料研究院。
本部分主要起草人：李运德、杨振波、杨文颐、李伟华、苏春海、商汉章、李春、张亮、姜小刚、胡立明、黄玖梅。
1范围
混凝土桥梁结构表面用防腐涂料第1部分：溶剂型涂料
JT/T 821.12011
JT/T821的本部分规定了混凝土桥梁结构表面用长效溶剂型防腐涂料的分类和分级、要求、试验方法、检验规则、标志、包装和储存等内容。本部分适用于混凝土桥梁结构表面用长效溶剂型防腐涂料，主要用于大气区或施工及养护时处于大气环境下干湿交替区的混凝土结构表面防护和装饰。木部分不适用于柔性涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB1720—1979
GB/T1723—1993
GB/T17252007
GB 1727—1992
GB/T1728—1979
GB/T1731-1993
GB/T1732-1993
CB/T17331993
GB/T1766-2008
GB/T1865—2009
CB/T3186
GB/T 6750-2007
GB/T 6753.12007
GB/T8170
GB 9264—1988
GB/T9271—2008
CB9274—1988
GB/T92782008
GB/T9750
GB/T13491
HG/T3792--2005
JT/T695—2007
3分类和分级
漆膜附着力测定法
涂料粘度测定法
色漆、清漆和塑料不挥发物含量的测定漆膜一般制备法
漆膜、腻子膜干燥时问测定法
漆膜柔韧性测定法
漆膜耐冲击测定法
漆膜耐水性测定法
色漆和清漆涂层老化的评级方法色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射色漆、清漆和色漆与清漆用原材料取样色漆和清漆密度的测定比重瓶法色漆、清漆和印刷油墨研磨细度的测定数值修约规则与极限数值的表示和判定色漆流挂性的测定
色漆和清漆标准试板
色漆和清漆耐液体介质的测定
涂料试样状态调节和试验的温湿度涂料产品包装标志
涂料产品包装通则
交联型氟树脂涂料
混凝士桥梁结构表面涂层防腐技术条件产品分为底漆、中问漆和面漆三类。底漆包括环氧封闭底漆，分为普通型和高固体分型两种：中间漆JT/T 821.1-2011
包括环氧云铁中问漆，分为普通型和厚浆型两种；面漆包括丙烯酸聚氨酯面漆和氟碳面漆，氟碳面漆分为优等品和一等品。
4要求
4.1产品配套体系的选择按照JT/T695—2007的规定进行。4.2环氧封闭底漆的技术要求见表1。环氧云铁中间漆的技术要求见表2。丙烯酸聚氨酯面漆和氟碳面漆的技术要求见表3。
4.3配套涂层体系技术要求见表4。表1环氧封闭底漆的技术要求
在容器中状态
细度（μm）
不挥发物含量（%）
干燥时间（h）
黏度（涂-4杯）（s）
柔切性（mm）
附着力(划圈法)（级）
耐冲击性（cm）
在容器中状态
细度（μm）
不挥发物含量（%）
密度(g/mL）
干燥时间(h）
抗流挂性（μm）
柔韧性（mm）
附着力（划圈法)（级）
耐冲击性（cm）
普通型
技术要求
高固体分型
淡黄色或其他色透明均一液体
表2环氧云铁中间漆的技术要求
技术要求
普通型
厚浆型
搅拌混合后，无硬块，呈均勾状态90
符合产品要求，允许偏差值+2
符合产品要求，允许偏差值±0.05表干
≥250
表3丙烯酸聚氨酯面漆和氟碳面漆的技术要求技术要求
丙烯酸聚氨酯面漆
在容器中状态
细度（μm）
不挥发物含量（%）
干燥时间(h）
柔韧性（mm）
附着力（划圈法）（级）
耐冲击性（cm）
耐水性，24h
耐酸性，10%H,S04,240h
耐碱性，10%Na0H,240h
主剂溶剂可溶物氟含量（%）
JT/T 821.1-2011
氟碳面漆
搅拌混合后，无硬块，呈均匀状态35
漆膜无失光、变色、起泡等现象白色漆膜无失光、变色、起泡等现象。其他颜色漆膜无起泡、开裂、明显变色和失光等现象
优等品漆膜无失光、变色、起
漆膜无变化
泡等现象。一等品漆膜无起泡、开裂、明显变色和失光等现象
≥24（优等品）
≥22（一等品）
生产氟碳涂料所用的FEVE氟碳树脂的氟含量，优等品不小于25，一等品不小于23。配套涂层体系技术要求
耐碱性，720h
耐人T气候老化性（h）
抗氯离了渗透性[mg/（cm2.d)]
5试验方法
5.1取样
技术要求
漆膜无起泡、开裂、脱落等现象，附着力≥3MPa或混凝土破坏丙烯酸聚氨酯面漆1000h，氟碳面漆一等品3000h，氟碳面漆优等品5000h，漆膜无起泡、脱落和粉化等现象，允许轻微变色，保光率≥80%≤1.5×10-4
产品按GB/T3186的规定取样。取样量根据检验需要确定。5.2涂料试样的状态调节和试验的温湿度除另有规定外，涂料样品应在（23±2）℃条件下放置24h后进行相应试验，制备漆膜时控制温度条件在15℃~30℃之间，相对湿度不大于85%。除另有规定外，制备好的样板，应在CB/T9278-2008规定的标准条件下放置规定的时间后，按有关7
JT/T821.1—2011
检验方法进行性能测试。检测项目中除了明确规定的试验条件外，均在GB/T9278-2008规定的标准条件下测定。
5.3试验样板的制备
5.3.1试验用底材及表面处理
5.3.1.1试验用马口铁板和钢板应符合GB/T92712008的要求，马口铁板的处理应按GB/T9271-2008中4.3的规定进行，钢板的处理应按GB/T9271一2008中3.5的规定进行。5.3.1.2配套涂层体系耐碱性试验的底材选用和处理按JT/T695—2007中附录B.1的规定进行。5.3.1.3试验用水泥砂浆板制备方法及表面处理如下：将水、水泥（采用P.032.5）和砂（IS0标准砂）按照1:1:6的比例混合后倒入150mm×70mmxa
20mm的金属模具成型；
b）在温度（20±2）℃、湿度不小于80%的条件下静置24h后脱模，在温度（20±2）℃的水中养护6d，再在GB/T9278—2008规定的标准条件下静置7d以上；采用符合规定的150号水砂纸，对成型试板朝下的一面进行充分研磨并清理十净，作为待施涂c）
的试板面。
试验样板的制备
试验样板的制备按照GB1727-1992的规定进行，试验样板制备要求见表5。表5
试验样板制备要求
漆膜干燥时间、柔闭性、附
力（划圈法）、耐冲击性
面漆耐水性
面漆耐酸性、耐碱性
配套涂层体系耐碱性
耐人T气候老化性、自然气
候曝露“
抗氯离子渗透性
底材类型
马口铁板
混凝土块bZxz.net
水泥砂浆板
涂料细度纸
底材尺寸
120×50×(0.2~0.3)
120×50×(0.45~0.55)
涂装要求
喷涂一道。漆膜厚度要求为：底漆、面漆的厚度要求为(20±3)μm；中间漆的厚度要求为(25±5）μm养护7d
施涂两道，间隔时间为24h，漆膜总厚度为（45±5）μm，养护14d
施涂环氧底漆两道、面漆两道，每道间120 ×50 ×(0.45 ~0.55)
隔24h，漆膜总厚度（100±10）μum，养护14d
100 × 100 × 100
150×70×20
150×150
耐候性能可选用其他底材及适宜的配套底漆。5.4操作方法
在容器中状态
打开容器，用调刀或搅拌棒搅拌进行目视判断。8
采用刷涂法按底漆、中间漆和面漆的顺序涂装，每道间隔24h，漆膜厚度：底漆为（30±5）μm，中间漆为（160±20）μm，氟碳面漆为(60±5）μm,丙烯酸聚氨酯面漆为(80±10)μm,养护14d
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
