JT/T 939.1-2014 LED lighting luminaires for highway-Part 1: General rules.
1范围
JT/T 939.1规定了公路LED照明灯具(以下简称灯具)的组成、分类与型号.技术要求、试验方法、检验规则和标志、包装、运输和储存等。
JT/T 939.1适用于公路隧道.路段及桥梁.收费广场.服务区等场所使用的LED照明灯具,其他道路可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423. 1电工电子产品环境试验第2 部分:试验方法试验 A:低温
GB/'T 2423. 2电工电子产品环境试验第2 部分:试验方法试验 B:高温
GB/T 2423. 3电工电子产品环境试验第2 部分:试验方法试验 Cab:恒定湿热试验方法
GB/T 2423. 10电 工电子产品环境试验第2 部分:试验方法试验 Fc:振动(正弦)
CB/T 2423.17电工电子产 品环境试验第2 部分:试验方法试验 Ka:盐雾.
GB/T 2423.22环境试验第2 部分:试验方法试验N: 温度变化
CB/T 3681塑料自然 日光气候老化、玻璃过滤后日光气候老化和菲涅耳镜加速日光气候老化的暴露试验方法
1范围
JT/T 939.1规定了公路LED照明灯具(以下简称灯具)的组成、分类与型号.技术要求、试验方法、检验规则和标志、包装、运输和储存等。
JT/T 939.1适用于公路隧道.路段及桥梁.收费广场.服务区等场所使用的LED照明灯具,其他道路可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423. 1电工电子产品环境试验第2 部分:试验方法试验 A:低温
GB/'T 2423. 2电工电子产品环境试验第2 部分:试验方法试验 B:高温
GB/T 2423. 3电工电子产品环境试验第2 部分:试验方法试验 Cab:恒定湿热试验方法
GB/T 2423. 10电 工电子产品环境试验第2 部分:试验方法试验 Fc:振动(正弦)
CB/T 2423.17电工电子产 品环境试验第2 部分:试验方法试验 Ka:盐雾.
GB/T 2423.22环境试验第2 部分:试验方法试验N: 温度变化
CB/T 3681塑料自然 日光气候老化、玻璃过滤后日光气候老化和菲涅耳镜加速日光气候老化的暴露试验方法
标准图片预览
标准内容

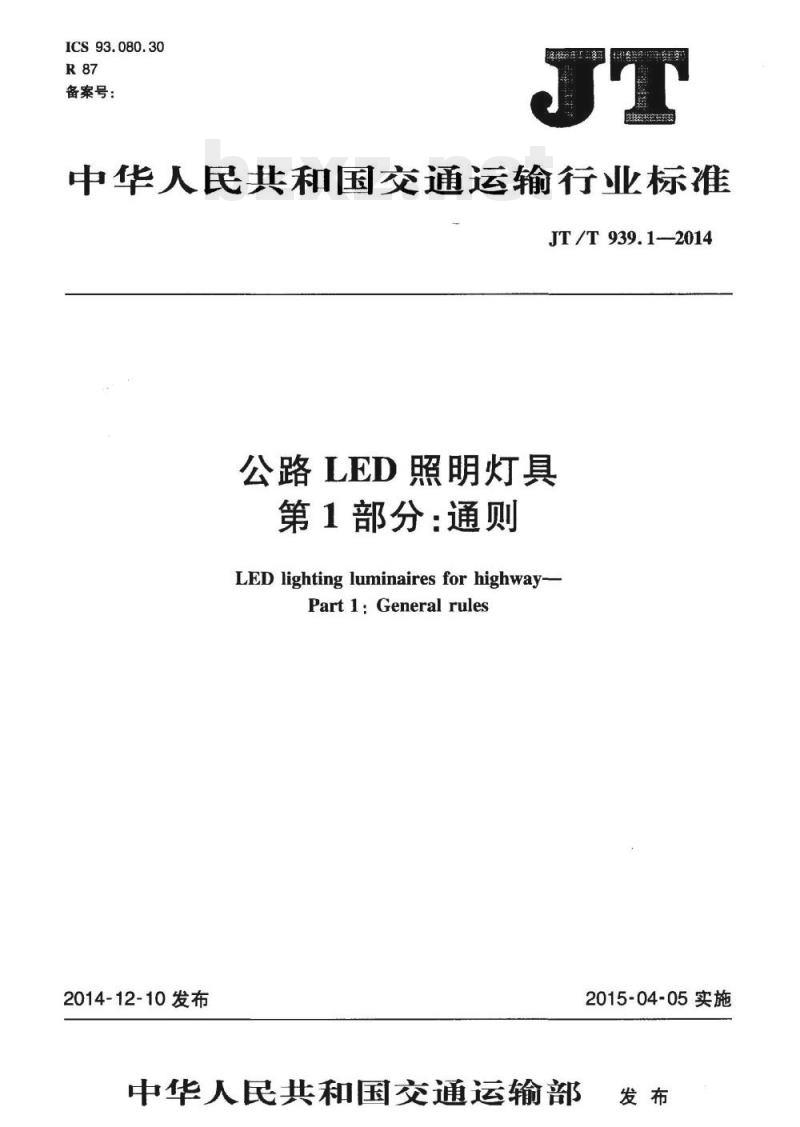

ICS93.080.30
备案号：
中华人民共和国交通运输行业标准JT/T939.1-2014
公路LED照明灯具
第1部分：通则
LED lighting luminaires for highway-Part1:General rules
2014-12-10发布
中华人民共和国交通运输部
2015-04-05实施

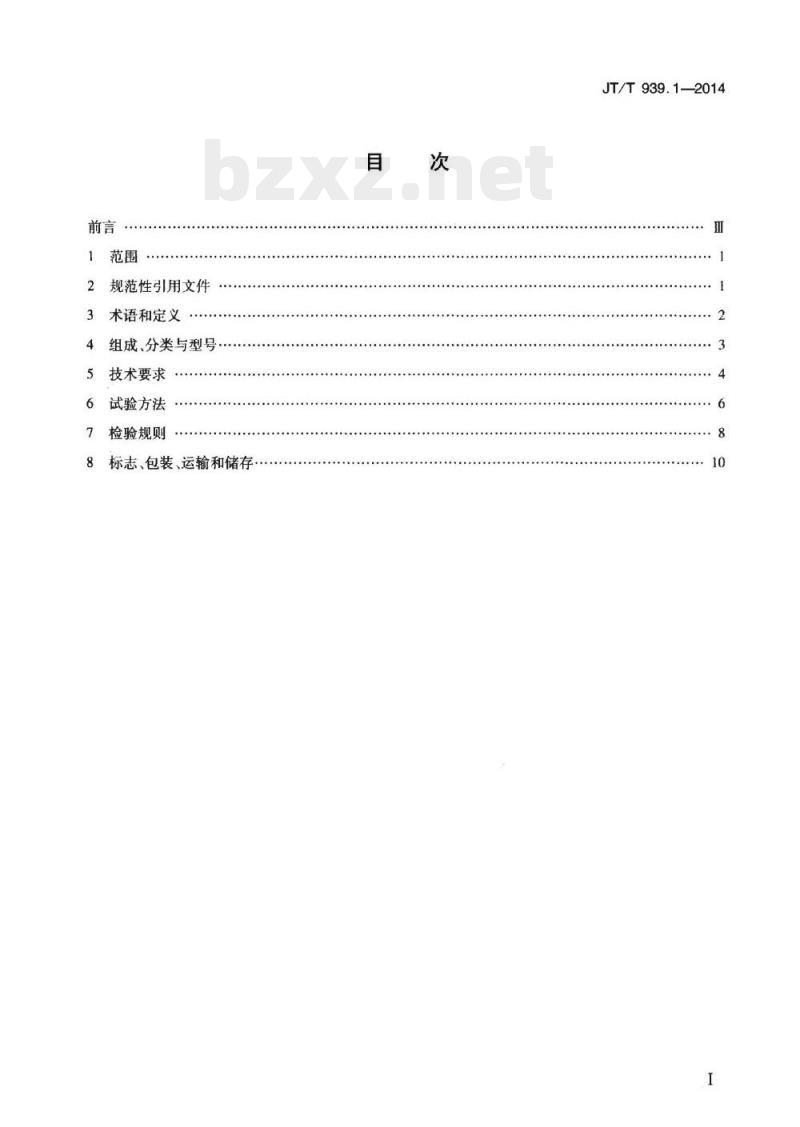

规范性引用文件
术语和定义
组成、分类与型号
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T939.1—2014

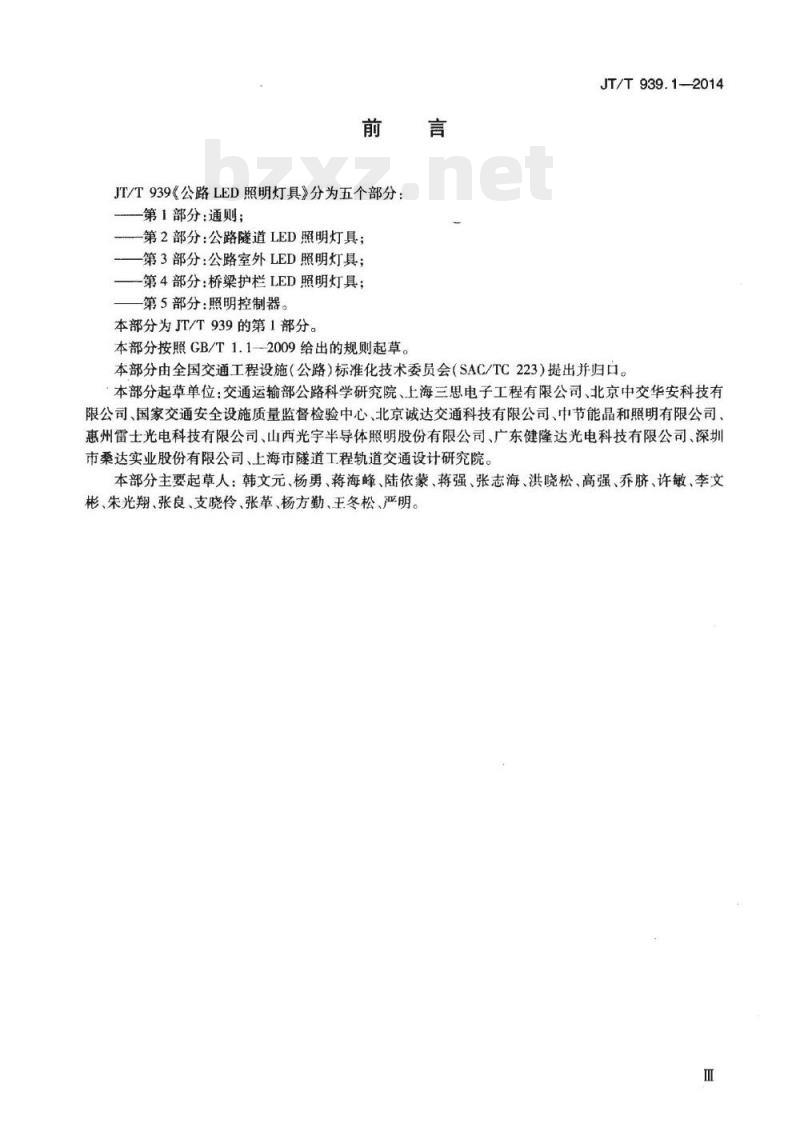

JT/T939《公路LED照明灯具》分为五个部分：第1部分：通则；
-第2部分：公路隧道LED照明灯具；第3部分：公路室外LED照明灯具；第4部分：桥梁护栏LED照明灯具；第5部分：照明控制器。
本部分为JT/T939的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。JT/T939.1-2014
本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、上海三思电子工程有限公司、北京中交华安科技有限公司、国家交通安全设施质量监督检验中心、北京诚达交通科技有限公司、中节能晶和照明有限公司惠州雷士光电科技有限公司、山西光宇半导体照明股份有限公司、广东健隆达光电科技有限公司、深圳市桑达实业股份有限公司、上海市隧道工程轨道交通设计研究院。本部分主要起草人：韩文元、杨勇、蒋海峰、陆依蒙、蒋强、张志海、洪晓松、高强、乔脐、许敏、李文彬、朱光翔、张良、支晓伶、张革、杨方勤、王冬松、严明Ⅲ

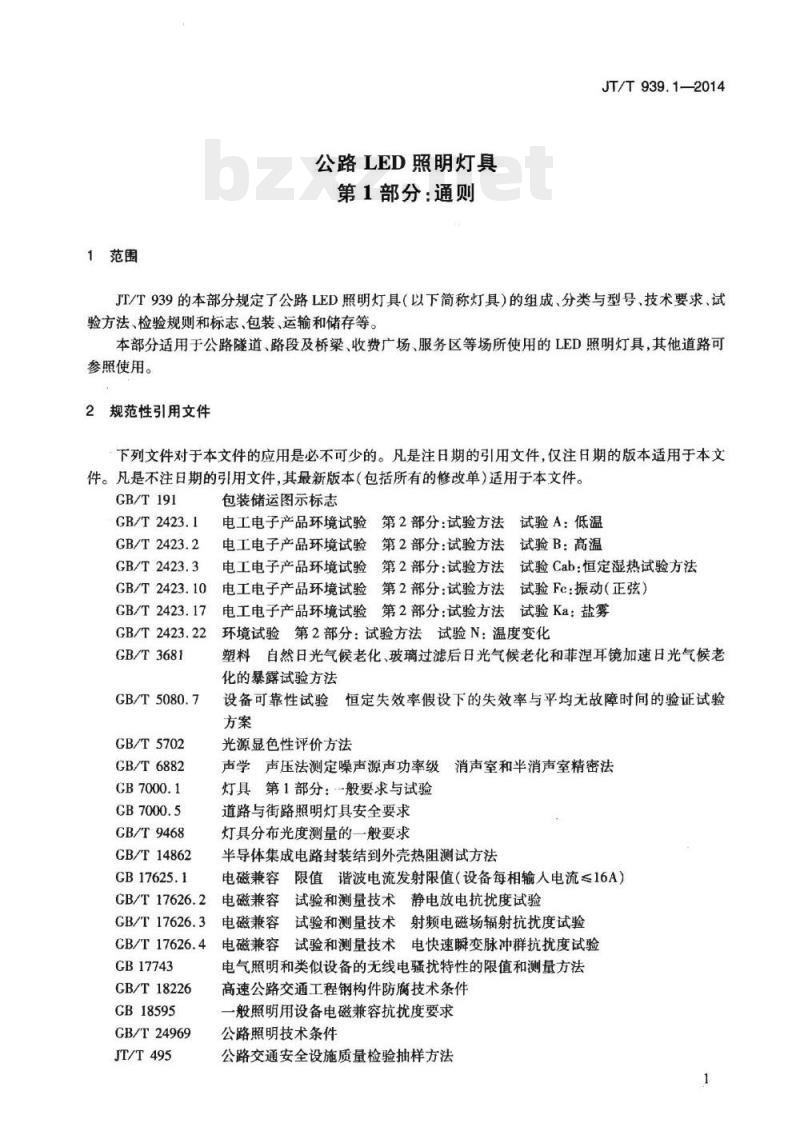

1范围

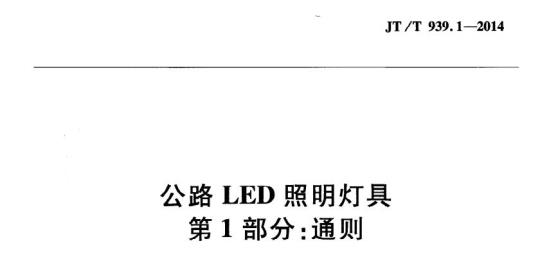

公路LED照明灯具
第1部分：通则
JT/T939.1—2014
JT/T939的本部分规定了公路LED照明灯具（以下简称灯具）的组成、分类与型号、技术要求、试验方法、检验规则和标志、包装、运输和储存等。本部分适用于公路隧道、路段及桥梁、收费广场、服务区等场所使用的LED照明灯具，其他道路可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T 2423.10
GB/T2423.17
包装储运图示标志
电工电子产品环境试验第2部分：试验方法试验A：低温电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验方法电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T 2423.22
环境试验第2部分：试验方法试验N：温度变化GB/T3681
GB/T5080.7
GB/T5702
GB/T6882
GB/T9468
GB/T14862
CB17625.1
GB/T17626.2
塑料自然日光气候老化、玻璃过滤后日光气候老化和菲涅耳镜加速日光气候老化的暴露试验方法
设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案
光源显色性评价方法
声学声压法测定噪声源声功率级消声室和半消声室精密法灯具第1部分：-般要求与试验
道路与街路照明灯具安全要求
灯具分布光度测量的一般要求
半导体集成电路封装结到外壳热阻测试方法电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）电磁兼容
试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验CB/T17626.4
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB17743
GB/T18226
GB18595
GB/T24969
JT/T495
电气照明和类似设备的无线电骚扰特性的限值和测量方法高速公路交通工程钢构件防腐技术条件般照明用设备电磁兼容抗扰度要求公路照明技术条件
公路交通安全设施质量检验抽样方法1
JT/T939.1-—2014

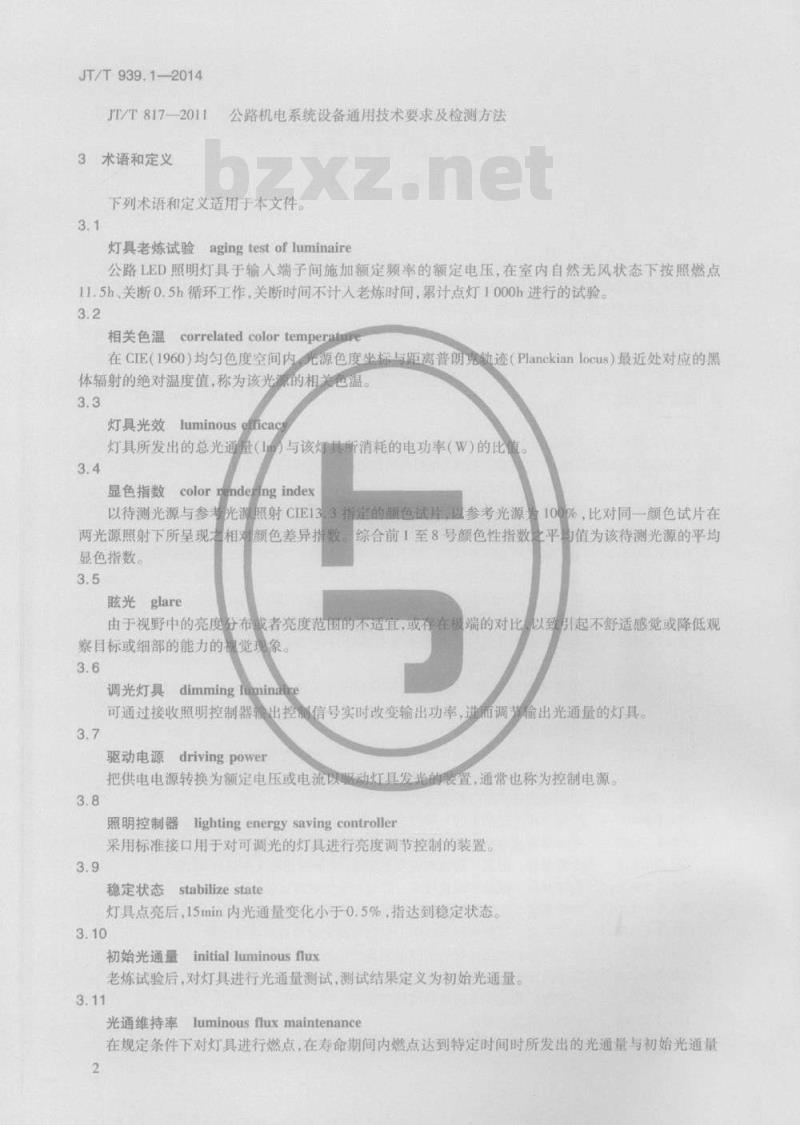

JT/T817—2011公路机电系统设备通用技术要求及检测方法3术语和定义
下列术语和定义适用于本文件
agingtestof luminaire
灯具老炼试验
公路LED照明灯具于输人端子间施加额定颖率的额定电压，在室内自然无风状态下按照燃点11.5h关断0.5h循环工作，关断时间不计人老炼时间，累计点灯1000h进行的试验。3.2
相关色温correlatedcolortemperature在CIE（1960）均匀色度空间内光源色度坐标与距离普朗克轨迹（Planckianlocus）最近处对应的黑体辐射的绝对温度值，称为该光源的相关色温。3.3
setticacy
灯具光效luminous
灯具所发出的总光通量（）与该灯具所消耗的电功率（W）的比值3.4
显色指数color nendering index以待测光源与参考光源照射CIE133指定的颜色试片以参考光源100%，比对同一颜色试片在两光源照射下所呈现之相对颜色差异指数。综合前1至8号颜色性指数之平购值为该待测光源的平均显色指数。
眩光glare
由于视野中的亮度分布或者亮度范围的不适宜，或存在极端的对比，以到致引起不舒适感觉或降低观察目标或细部的能力的视觉现象3.6
调光灯具dimmingluminaire
可通过接收照明控制器输出控制信号实时改变输出功率，进而调节输出光通量的灯具。3.7
驱动电源drivingpower
把供电电源转换为额定电压或电流以驱动灯具发光的装置，通常也称为控制电源3.8
照明控制器lighting energy saving controller采用标准接口用于对可调光的灯具进行亮度调节控制的装置3.9
稳定状态stabilizestate
灯具点亮后，15min内光通量变化小于0.5%，指达到稳定状态。3.10
初始光通量initialluminousflux老炼试验后，对灯具进行光通量测试，测试结果定义为初始光通量。3.11
光通维持率luminous fluxmaintenance在规定条件下对灯具进行燃点，在寿命期间内燃点达到特定时间时所发出的光通量与初始光通量的比值，用百分数表示。
L70(h)
JT/T939.1-2014
灯具输出光通量衰减至初始光通量70%时的灯具正常使用时间，用L70（h）表示。3.13
灯具有效寿命lightingluminaires effective life灯具相对光输出衰减至规定失效判定值时所经过的时间，或组成灯具的发光元件（模组）失效、闪烁等缺陷已达到规定比例时所经过的时间，首先达到者为该灯具的有效寿命。3.14
average life( life to 50 % failures平均寿命（50%灯具失效时的寿命）组产品在规定条件下燃点，当50%的D照明灯具声品达到有效寿命时的燃点时间，称为产品的平均寿命。
4组成、分类与型号
4.1组成
4.1.1公路LED照明灯具
组成。
股由LED
光源、配光组件、驱动电源、机架、外壳、安装连接件等光
2照明控制器一般由输人模块、输出模块处理器及控制软件等组成。4.2分类
公路LED照明灯具接用途分为隧道LED照明灯具、公路室外LED照明灯具和公路桥梁护栏4.2.1
厂具包据一般路段、收费广场、服务区广场和收费天棚照明LED照明灯具，其中公路室外用照明灯灯具。
2照明控制器按使用场所分为隧道照明控制器、路段照明控制器两种。4.2.3照明控制器按信号传输方式分为模拟调光控制器和数字调光控制器两种4.3型号
公路LED照明灯具产品型号命名婚下0-0-0-00-0
一位阿拉伯数字，表示设计顺序号：环境适应等级：
分类江-隧道，Ⅱ-室外，Ⅲ-桥梁护栏：灯具额定光通量，单位为流明（1m）；灯具额定功率，单位为瓦特（W）：厂家产品标识。
4.3.2照明控制器产品型号命名如下：3
JT/T939.1—2014
□—KzQ□-□-□
5技术要求
5.1适用条件
5.1.1安装环境：室外。
5.1.2环境温度。
-S2型：-5℃~+55℃;
-A型：-20℃~+55℃；
--B型：-40℃~+50℃；
-C型：-55℃~+45℃。
5.2材料要求
一位阿拉伯数字，表示设计顾序号：环境适应等级；
类型：SDD-隧道照明数字控制器;SDA-隧道照明模拟控制器；LDD-路段照明数字控制器：LDA-路段照明模拟控制器；控制器标志代号：
厂家产品标识。
产品的外壳、机架等结构件在保证结构稳定的条件下，宜采用符合国家相关标准的轻质材料，以减少产品自身重量。发光二极管在Ts温度为85℃时的使用寿命不小于50000h，其他电子元器件的平均无故障时间MTBF不小于30000h。5.3结构尺寸
5.3.1灯具宜为可拆装式模块化结构，方便部件拆卸和更换。5.3.2外壳边框与发光单元的距离应符合视觉美学要求。5.3.3灯具外壳应进行散热设计，保证LED光源的正常工作条件。5.4外观质量
5.4.1产品构件应完整、装配牢固、结构稳定、边角过渡圆滑、无飞边、无毛刺。5.4.2灯具应设置可调节灯具照射角度的机构，便于安装施工；其活动零件应灵活、无卡滞现象，机壳及安装连接件应无明显变形、凹凸等缺陷，配光组件无损伤。5.4.3外壳及连接件的防护层色泽应均匀、无划伤、无裂痕等缺陷。5.4.4灯具外壳、机架、安装连接件采用钢构件时应进行防腐处理，其性能指标应符合GB/T18226的要求。5.4.5照明控制器应牢固端正、位置正确、部件齐全；壳体出线孔开口合适、切口整齐，出线管与壳体连接密封良好；壳体内接线整齐，回路编号清楚，走线横平竖直，符合工艺和视觉美学要求；连接件应采取防水、防锈措施，开闭灵活轻便，密封良好。5.5灯具初始光效
灯具初始光效应不低于85lm/W。4
5.6噪声
灯具的噪声功率级不高于55dB(A)。5.7灯具结温
灯具应具有良好的散热系统，达到稳定状态后，结温不得大于105℃。5.8显色指数
灯具发光时的显色指数不小于60。5.9灯具光度性能
灯具应提供符合GB/T9468规定的光度数据。5.10灯具防眩性能
灯具的眩光要求应满足GB/T24969的规定。5.11机械力学性能
JT/T 939.1-2014
5.11.1灯具的结构应稳定，在承受40m/s的风速产生的风压后，不影响灯具的使用性能，由此产生的几何变形量应不大于1mm。
5.11.2生产厂商应给出灯具的受力结构图和安装连接图。5.12电磁兼容性能
5.12.1骚扰电压限值应符合GB17743的要求。谐波电流限值应符合CB17625.1的要求。5.12.2
浪涌抗扰度应符合GB18595的要求。5.12.3
静电放电抗扰度应符合JT/T817-2011中4.11.2的要求。5.12.4
5.12.5辐射电磁场抗扰度应符合JT/T817—2011中4.11.3的要求。5.12.6电快速瞬变脉冲群抗扰度应符合JT/T817-2011中4.11.4的要求。5.13电气安全性能
5.13.1绝缘电阻：产品的电源接线端子与机壳、控制端子的绝缘电阻应不小于100MQ。5.13.2电气强度：在产品的电源接线端子与机壳之间施加频率50Hz、有效值1500V正弦交流电压，历时1min，应无火花、闪络和击穿现象。5.13.3接触电阻：产品应设安全保护接地端子，接地端子与机壳连接可靠，接地端子与机壳的接触电阻应小于0.10。
5.13.4产品应适应电网波动要求，在以下条件下应正常工作：电压：交流220V×（1±15%）；频率：50Hz±2Hzc
5.13.5产品应采取必要的防雷电和过电压保护措施，采用的接口、元器件和防护措施应符合有关标准要求。
5.13.6产品应采取防雨、防尘措施，外壳的防护等级按GB7000.1的规定应不低于IP65级。5.13.7其他安全性能，按照GB7000.1和CB7000.5协商确定。5
JT/T939.12014
5.14环境适应性能
5.14.1耐低温性能：在-5℃（或-20℃、-40℃、-55℃）条件下，经过8h低温试验，产品应启动正常，逻辑正确。
5.14.2耐高温性能：在+55℃（或+50℃、+45℃）条件下，经过16h高温试验，产品应启动正常，逻辑正确。
5.14.3耐湿热性能：在温度+40℃，相对湿度（98±2）%条件下，经过48h湿热试验，产品应启动正常，逻辑正确。下载标准就来标准下载网
5.14.4耐温度交变性能：应符合JT/T817-2011中4.2的要求。耐机械振动性能：应符合JT/T817-2011中4.4.2的要求。5.14.5
5.14.6耐盐雾腐蚀性能：应符合JT/T8172011中4.6的要求。5.14.7耐候性能：用于太阳光服条件下的灯是应进行耐候性就验，灯具外壳防腐层、支撑件应符合JT/T817-2011中4.7的要求
5.15功能要求
5.15.1调光功能
灯具和照明控制器应设置控制信号接收端，可随控制信号的变化而调节发光亮度。5.15.2
调光等级
灯具宜采用无级调光，当采用有级调光时，不宜低于24级。5.16可靠性
在正常工作条件下整体产品的平购寿命不小手30.000h6试验方法
6.1试验条件
6.1.1对发光二极管的光电性能试验条件如下：环境温度：25℃±1℃；
相对湿度：（50±5）%
6.1.2其他项目，除特殊规定外，一般试验条件如下：环境温度：15℃~35℃；
相对湿度：35%~75%；
一大气压力：85kPa~106kPa。
6.2测试结果的处理
除特殊规定，一般对可重复的客观测试项目进行三次测试，取算术平均值为测试结果，根据需方要求，可给出测试结果的不确定度。对于主观测试项目，测试人员应不少于三人，测试结果分为两级：合格、不合格。
6.3材料要求
6.3.1主要核查原材料的材质证明单是否齐全有效，必要时可对原材料的主要性能指标（如物理力学6
性能）进行检验。
JT/T939.12014
6.3.2对于平均无故障时间MTBF采用序贯试验方案4：2，按GB/T5080.7的规定进行6.4结构尺寸
产品的结构尺寸，用分辨力0.5mm、精度A级的钢板尺和圈尺，分辨力0.02mm，精度0.02mm的游标卡尺进行测量。
6.5外观质量
用目测和手感法，为主观评定项目。6.6灯具初始光效
老炼试验后，测试灯具额定工作条件下的初始光通量和实际功，初始光通量与对应的灯具功率之比为初始光效。
6.7噪声
灯具产品噪声试验按（8/T882的方送进行。6.8灯具结温
灯具在额定工作条件下工作稳定后，按照GB手14862-中规定的方法测量对称中心位置的LED的结温为灯具结温。
6.9显色指数
灯具显色指数试验按B/T5702
的厅法进行。
灯具光度、防性能
灯具光度、防眩等性能试验按CB/T9468的方法执行6.11机械力学性能
机械力学性能试验按JT/T8172011中613的方法进有6.12
电磁兼容性
6.12.1骚扰电压限值
骚扰电压限值试验按GB17743的方法进行6.12.2谐波电流限值
谐波电流限值试验按GB17625.1中C类设备的方法进行。6.12.3浪涌抗扰度
浪涌抗扰度试验按GB18595中A级的方法进行。6.12.4静电放电抗扰度
静电放电抗扰度试验确定试验等级2，按CB/T17626.2的方法进行。7
JT/T939.1-2014
6.12.5辐射电磁场抗扰度
辐射电磁场抗扰度试验确定试验等级2，按GB/T17626.3的方法进行。6.12.6电快速瞬变脉冲群抗扰度电快速瞬变脉冲群抗扰度确定试验等级3，按GB/T17626.4的方法进行。6.13电气安全性能
6.13.1绝缘电阻：用精度1.0级、500V的绝缘电阻表在电源接线端子与机壳之间，电源接线端子与控制端子之间测量。
6.13.2电气强度：用精度1.0级的耐电压测试仪在接线端子与机壳之间测量。6.13.3接触电阻：用精度0.5级、分辨力0.010的接触电阻测量仪在机壳顶部金属部位与安全保护接地端子之间测量。
6.13.4用自耦变压器或可调交流电源给灯具供电，测试电压分别为180V-→200V-→220V-→240V—→255V→230V→210V-→180V。每调整到一挡电压并稳定后，都分别开启和关闭灯具电源开关，检查逻辑和功能是否正常。
6.13.5灯具产品的防雨、防尘及安全防护，按GB7000.1的方法进行。6.13.6其他安全性能试验由供需双方协定。6.14环境适应性能
耐低温性能试验按CB/T2423.1的方法进行。耐高温性能试验按GB/T2423.2的方法进行。6.14.2
6.14.3耐湿热性能试验按GB/T2423.3的方法进行。6.14.4
耐温度交变性能试验按GB/T2423.22试验Na的方法进行。6.14.5耐机械振动性能试验按GB/T2423.10的方法进行。6.14.6
耐盐雾腐蚀性能试验按GB/T2423.17的方法进行。6.14.7
耐候性能可用自然曝晒试验和人工加速老化试验两种方法检测：自然曝晒试验按GB/T3681的方法进行；人工加速老化试验按JT/T817—2011的方法进行。b）
6.15功能测试
为主观评定项目，对5.15规定的内容逐项验证。6.16可靠性试验
采用序贯试验方案4:2，按CB/T5080.7的方法进行。7检验规则
7.1型式检验
7.1.1产品应经过国家认可的质检机构型式检验合格后方可批量生产。7.1.2产品的型式检验一般由国家法定的质量监督机构组织进行。7.1.3凡有下列情况之--时，应进行型式检验：a）新产品试制定型鉴定或老产品转厂生产；8
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）
产品停产半年以上，恢复生产时；d)
正常批量生产时，每两年一次；国家质量监督机构提出要求时。型式检验的样品应从出厂检验合格的产品中随机抽取三个完整的产品。型式检验的项目及顺序按表1规定。表1
公路LED照明灯具检验项目
项月名称
材料要求
结构尺寸
外观质量
灯具初始光效
灯具结溢
显色指数
灯具光度性能
灯具防眩性能
机械力学性能
电磁兼容性
绝缘电阻
电气强度
接触电阻
电源适应性
防护性能
耐低温性能
耐高温性能
耐湿热试验
耐温度交变性能
耐机械振动性能
耐盐雾腐蚀性能
耐候性能
功能要求
可靠性
技术要求
试验方法
注1：本表4~9为发光灯具的检验项目，其他项目为通用检验项目。注2：型式检验和出厂检验样品的抽样和数量在具体产品标准部分确定。注3:V为检验项目，×为不检验项目。型式检验
JT/T939.1—2014
出厂检验
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
