JT/T 938-2014 汽车喷烤漆房能源消耗量限值及能源效率等级

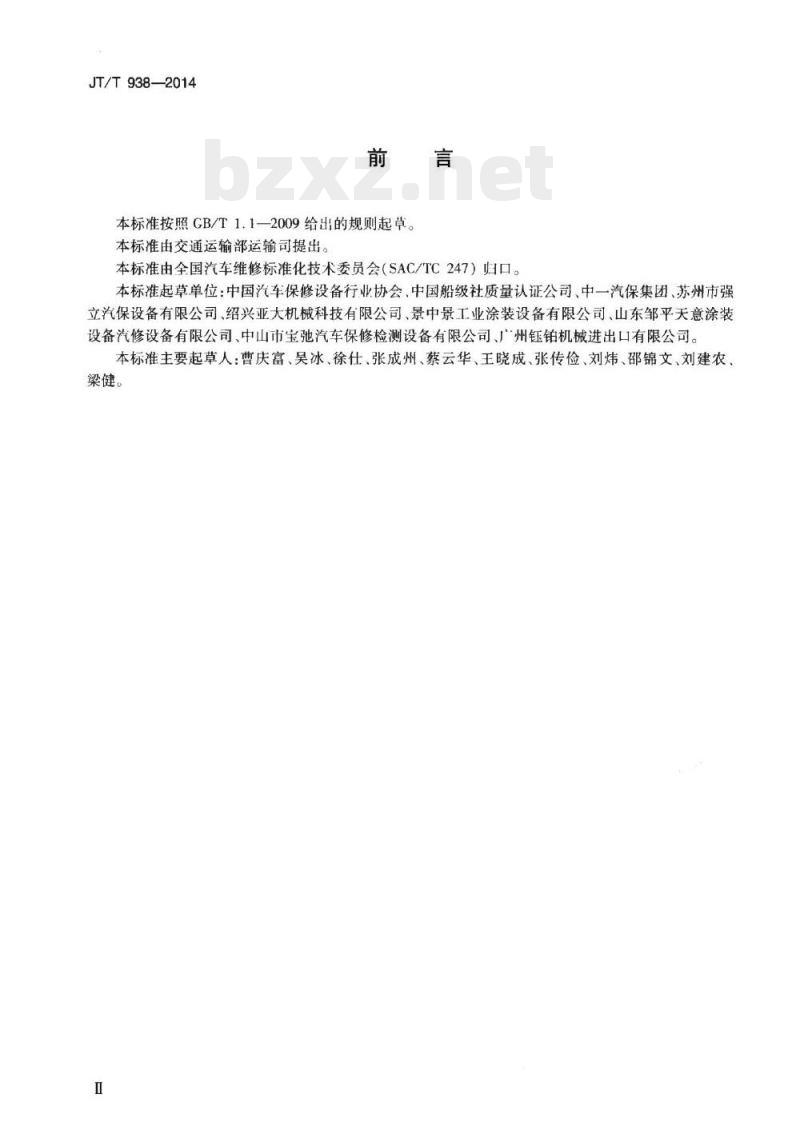

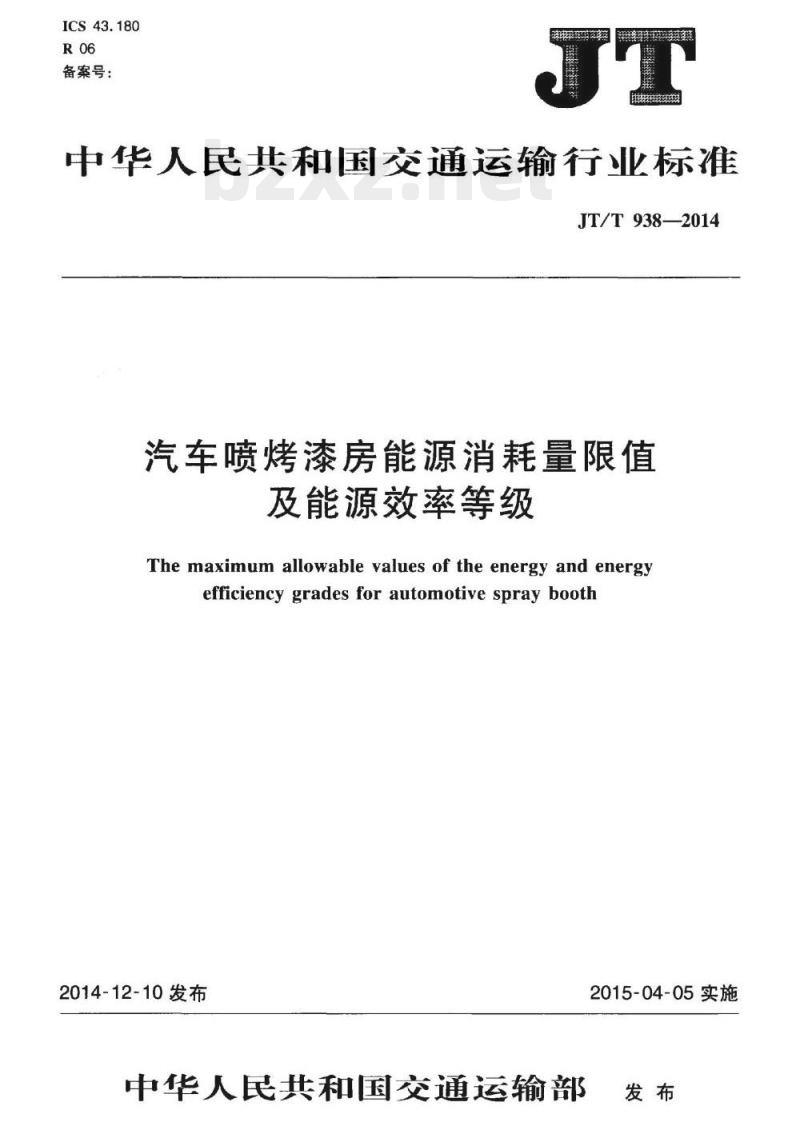

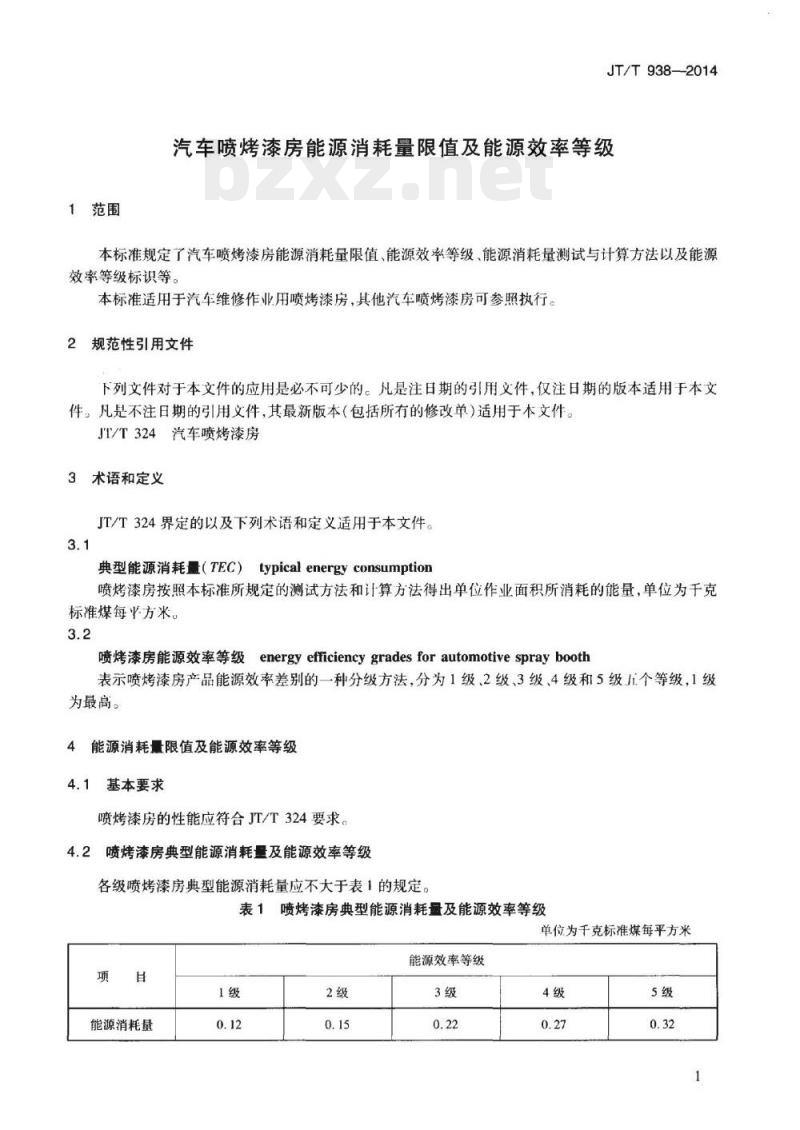

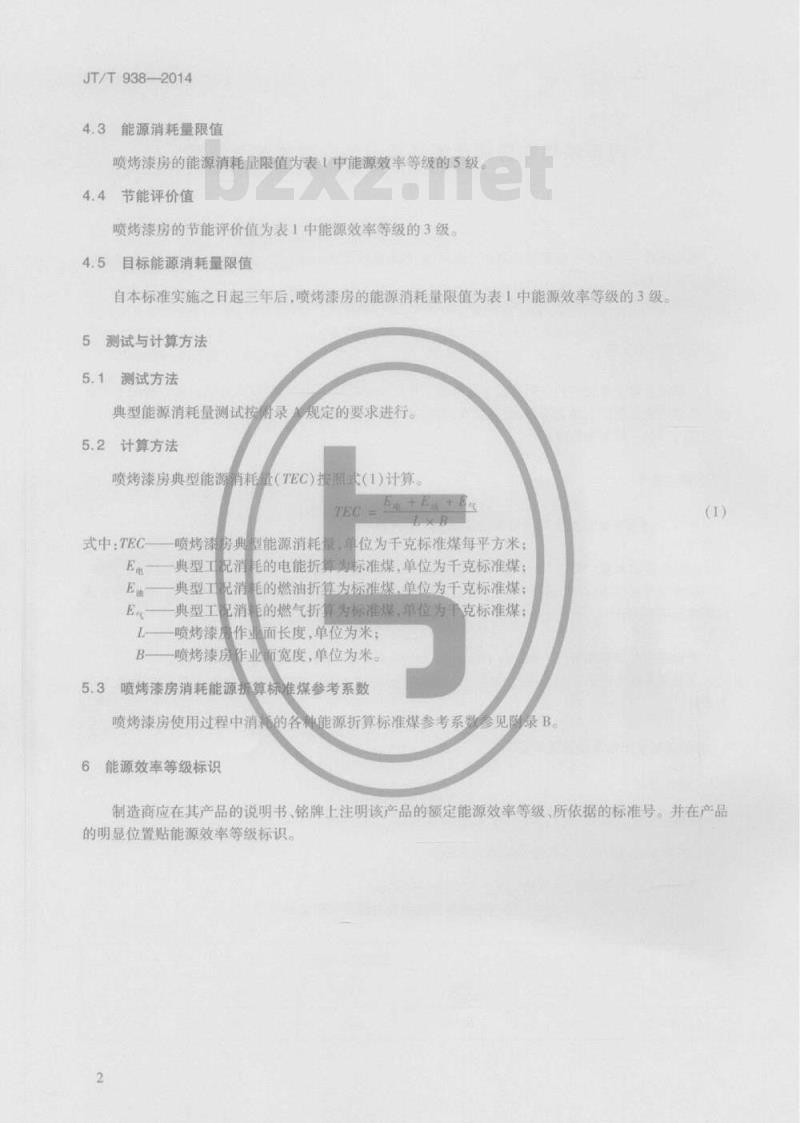

中华人民共和国交通运输行业标准 JT/T 938—2014 汽车喷烤漆房能源消耗量限值及能源效率等级 发布日期：2014-12-10 实施日期：2015-04-05 前言 本标准按照 CB/T 1.1—2009 给出的规则起草。本标准由交通运输部运输司提出。本标准由全国汽车维修标准化技术委员会（SAC/TC247）归口。本标准起草单位：中国汽车保修设备行业协会、中国船级社质量认证公司、中一汽保集团、苏州市强立汽保设备有限公司、绍兴亚大机械科技有限公司、景中景工业涂装设备有限公司、山东邹平天意涂装设备汽修设备有限公司、中山市宝弛汽车保修检测设备有限公司、广州钰铂机械进出口有限公司。本标准主要起草人：曹庆富、吴冰、徐仕、张成州、蔡云华、王晓成、张传俭、刘炜、邵锦文、刘建农、梁健。 1 范围 本标准规定了汽车喷烤漆房能源消耗量限值、能源效率等级、能源消耗量测试与计算方法以及能源效率等级标识等。 本标准适用于汽车维修作业用喷烤漆房，其他汽车喷烤漆房可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JT/T 324 汽车喷烤漆房 3 术语和定义 JT/T 324 界定的以及下列术语和定义适用于本文件。 3.1 典型能源消耗量（TEC）typical energy consumption：喷烤漆房按照本标准所规定的测试方法和计算方法得出单位作业面积所消耗的能量，单位为千克标准煤/平方米。 3.2 喷烤漆房能源效率等级 energy efficiency grades for automotive spray booth：表示喷烤漆房产品能源效率差别的一种分级方法，分为1级、2级、3级、4级和5级五个等级，1级为最高。 4 能源消耗量限值及能源效率等级 4.1 基本要求 喷烤漆房的性能应符合 JT/T 324 要求。 4.2 喷烤漆房典型能源消耗量及能源效率等级 各级喷烤漆房典型能源消耗量应不大于下表规定。单位为千克标准煤/平方米： - 1级：0.12 - 2级：0.15 - 3级：0.22 - 4级：0.27 - 5级：0.32 4.3 能源消耗量限值 喷烤漆房的能源消耗量限值为表1中能源效率等级的5级。 4.4 节能评价值 喷烤漆房的节能评价值为表1中能源效率等级的3级。 4.5 目标能源消耗量限值 自本标准实施之日起三年后，喷烤漆房的能源消耗量限值为表1中能源效率等级的3级。 5 测试与计算方法 5.1 测试方法 典型能源消耗量测试按附录规定的要求进行。 5.2 计算方法 喷烤漆房典型能源消耗量（TEC）采用如下方式计算： TEC = (E_电 + E_油 + E_气) / (L * W) 式中：TEC 为千克标准煤/平方米；E_电、E_油、E_气分别为典型工况消耗的电能、燃油、燃气折算为标准煤的质量，单位为千克标准煤；L 为喷烤漆房作业面长度，单位为米；W 为喷烤漆房作业面宽度，单位为米。 5.3 喷烤漆房消耗能源折算标准煤参考系数 喷烤漆房使用过程中消耗的各种能源折算标准煤参考系数参见附录B。 6 能源效率等级标识 (1) 制造商应在其产品的说明书、铭牌上注明该产品的额定能源效率等级、所依据的标准号，并在产品的明显位置贴能源效率等级标识。 附录A（规范性附录）喷烤漆房典型能源消耗量测试方法 A.1 测试条件 A.1.1 测试时的环境温度为（20±10）℃，相对湿度不大于85%。 A.1.2 工作电压为 380V×(1±10%)V，三相（50±1)Hz 或 220V×(1±10%)V 单相（50±1)Hz。 A.1.3 喷烤漆房作业区为空置状态。 A.1.4 准备工况时，只有照明系统工作。 A.1.5 喷漆工况时，鼓风机、排风机制照明系统同时工作。 A.1.6 烤漆作业时，应满足以下要求： a) 照明系统停止工作； b) 作业区内温度从环境温度上升40℃后，保持恒温状态； c) 当作业区内温度下降至设定温度后，重新启动加热装置，同时鼓风机、排风机启动运转； d) 喷烤漆房加热到设定温度后，设备能停止鼓风机、排风机工作； e) 辐射电加热型汽车喷烤漆房加热完毕后，停止鼓风机、排风机工作。 A.2 测试工况划分及要求 A.2.1 喷烤漆房典型能源消耗量测试工况曲线如图A.1所示（包含准备工况、喷漆工况、烤漆工况和保温阶段）。 A.2.2 测试典型工况是为测量典型能源消耗量规定的模拟汽车喷烤漆房工作的统一工作过程。包括准备工况、喷漆工况和烤漆工况。工况时间分配如下： - 准备工况：40秒 - 喷漆工况：45秒 - 烤漆工况：45秒 A.3 测试方法 A.3.1 温度测量 A.3.1.1 烤漆房温度测量为五个测试点的平均温度。 A.3.1.2 测点分布如图A.2所示（测点分布于喷烤漆房内平面高度1.2m处）。 A.3.2 喷烤漆房电消耗量的测量 把电度表接到汽车喷烤漆房总入线前，读取典型工况测试电度表起始数值。 A.3.3 喷烤漆房燃油消耗量的测量 A.3.3.1 燃油加热型喷烤漆房所用燃油为0号柴油。 A.3.3.2 燃油量的测量应按照 JT/T 324 中的规定进行。 A.3.4 喷烤漆房燃气加热型喷烤漆房燃气量的测量 将燃气表连接到燃气加热型喷烤漆房进气管路中，读取典型工况测试燃气表起始数值。 附录B（资料性附录）喷烤漆房消耗的各种能源折算标准煤参考系数 表B.1 喷烤漆房消耗的各种能源折算标准煤参考系数 能源名称 | 折算标准煤系数 (kgce/kg) ---|--- 0号柴油 (密度0.85kg/L) | 1.457 液化石油气 | 1.714 炼厂干气 | 1.571 油田天然气 | 1.330 气田天然气 | 1.214 电力 (当量值) | 0.123
