JT/T 937-2014 Safety evaluation standards for automotive spray booth using.
1范围
JT/T 937规定了在用汽车喷烤漆房安全评价的基本要求、评价内容及方法、评价结果判定。
JT/T 937适用于在用汽车喷烤漆房的安全评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件.仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 7691涂装作业安全规程 安全管理通则
JT/T 324汽车喷烤漆房
3术语和定义
JI/T 324界定的以及下列术语和定义适用于本文件。
3.1在用汽车喷烤漆房automotive spray booth using
安装并投入使用的汽车喷烤滦房。
3.2安全评价safety evaluation
对在用汽车喷烤漆房的安全使用技术状况进行检查所开展的活动。
3.3风险等级risk rank
衡量在用汽车喷烤漆房安全隐患和可能产生后果严重程度的指标。分为商中、低三个等级:
一高等级 风险指直接影响在用汽车喷烤漆房的使用安全,存在较大可能构成危险的情形或因素:
中等级风险指间接影响在用汽车喷烤漆房的使用安全,存在一-般可能构成危险的情形或因素;

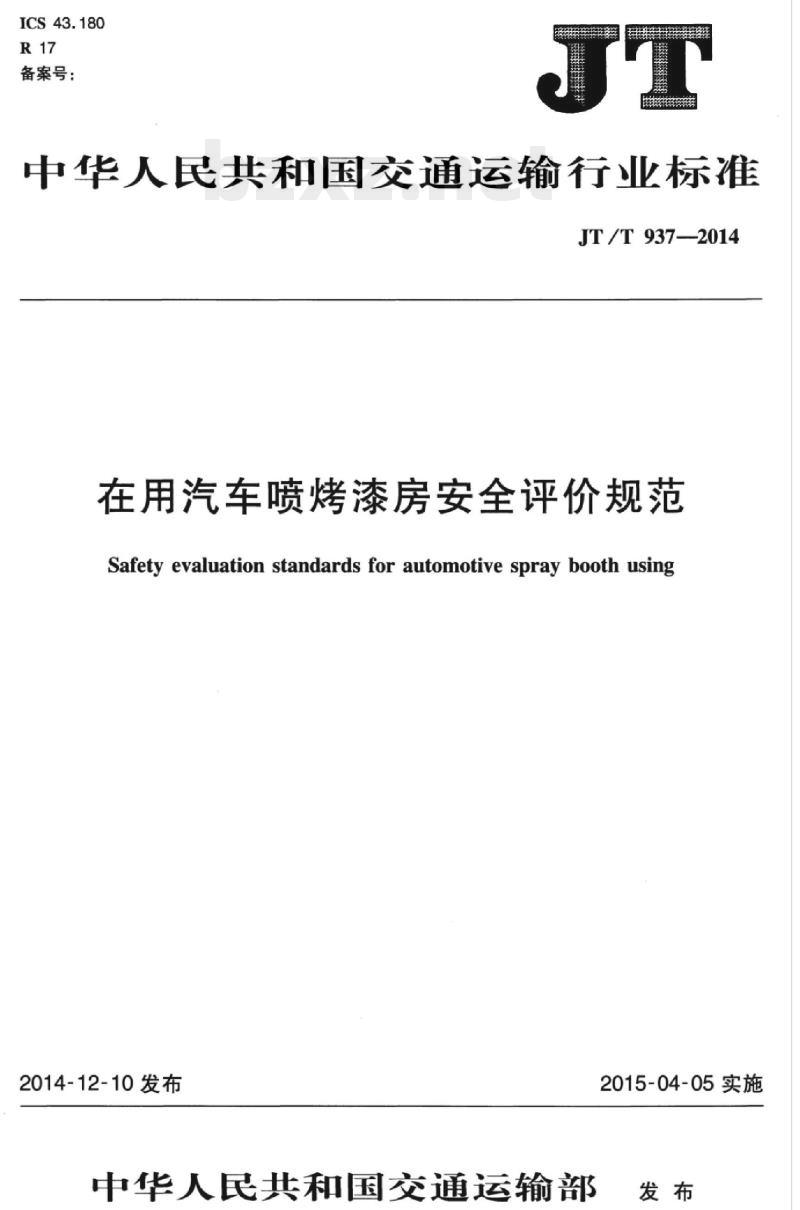

ICS 43.180
备案号：
中华人民共和国交通运输行业标准JT/T937—2014

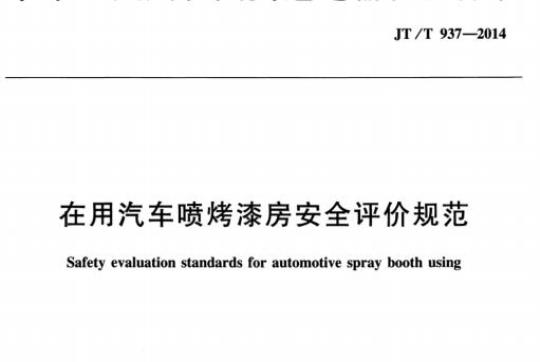

在用汽车喷烤漆房安全评价规范Safety evaluation standards for automotive spray booth using2014-12-10发布
中华人民共和国交通运输部
2015-04-05实施

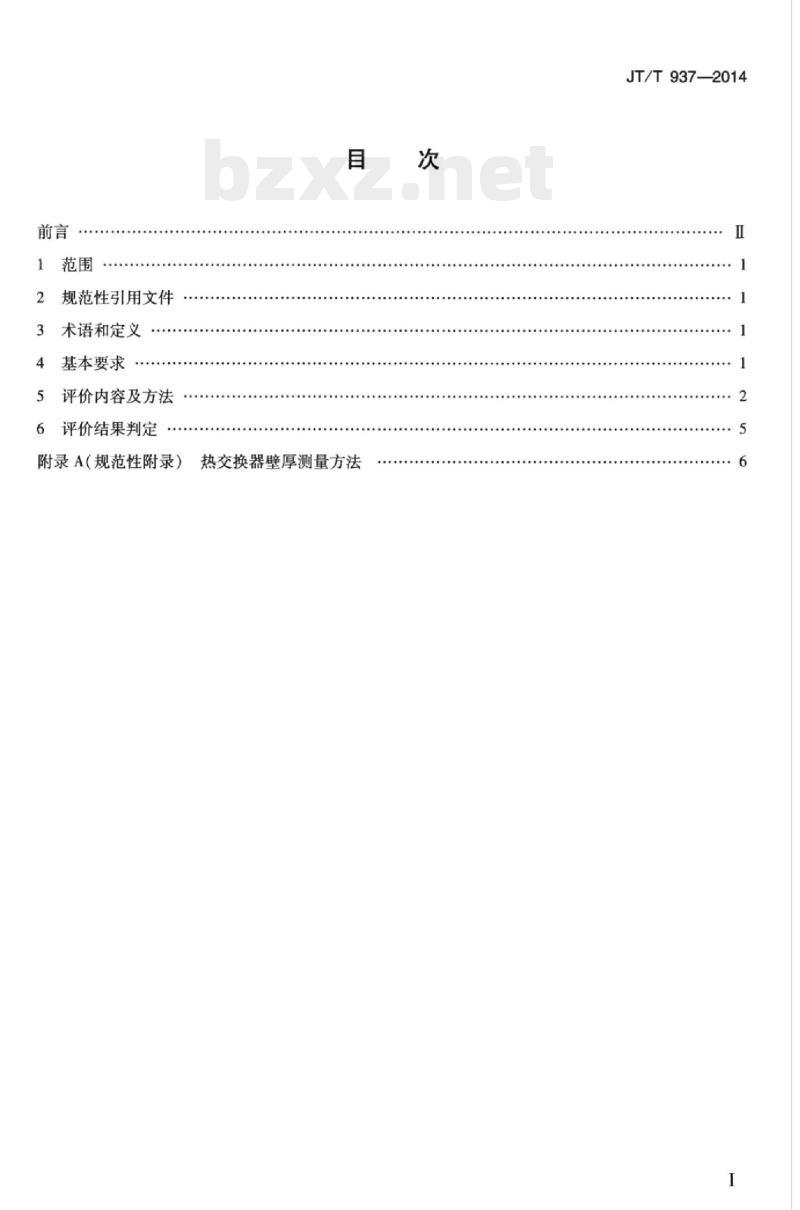

规范性引用文件
术语和定义
4基本要求
评价内容及方法
6评价结果判定
热交换器壁厚测量方法
附录A（规范性附录）
JT/T937—2014
FiiiKAoNiKAca
JT/T937—2014

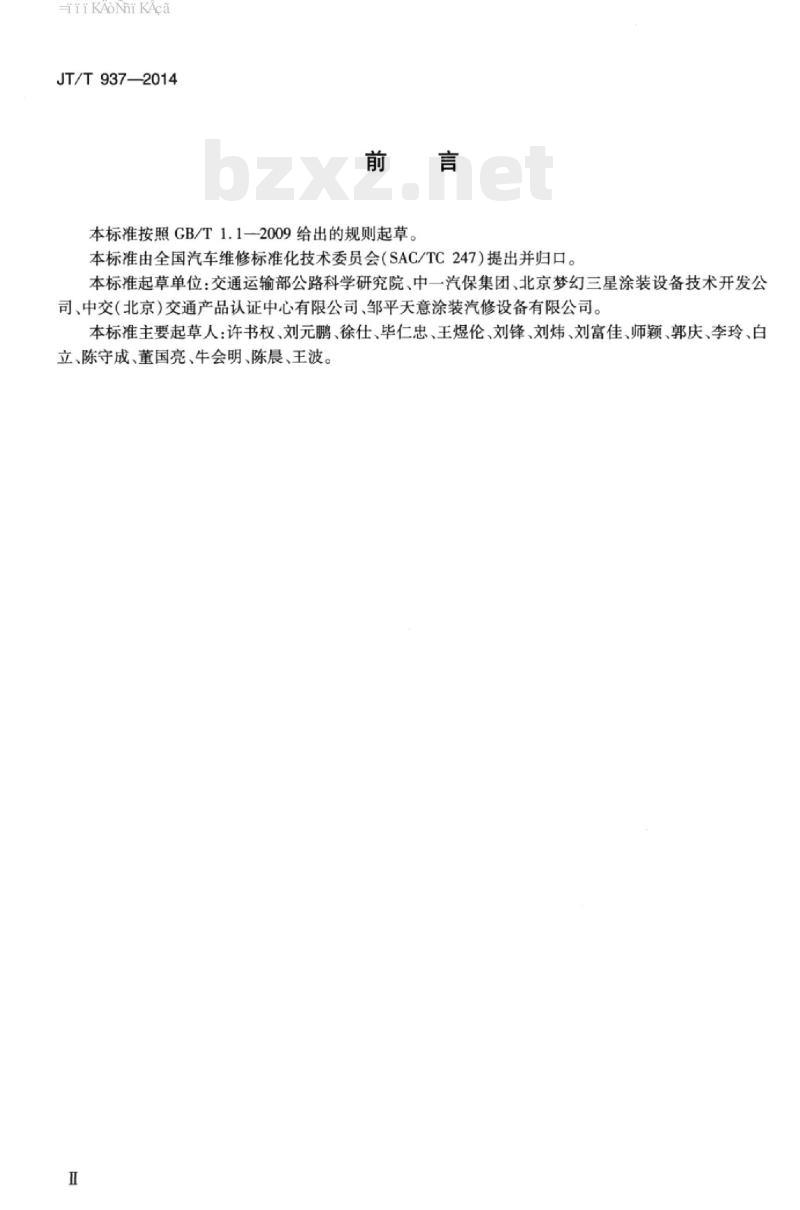

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国汽车维修标准化技术委员会（SAC/TC247)提出并归口。本标准起草单位：交通运输部公路科学研究院、中一汽保集团、北京梦幻三星涂装设备技术开发公司、中交（北京）交通产品认证中心有限公司、邹平天意涂装汽修设备有限公司。本标准主要起草人：许书权、刘元鹏、徐仕、毕仁忠、王煜伦、刘锋、刘炜、刘富佳、师颖、郭庆、李玲、白立、陈守成、董国亮、牛会明、陈晨、王波。HiiKAoNniKAca

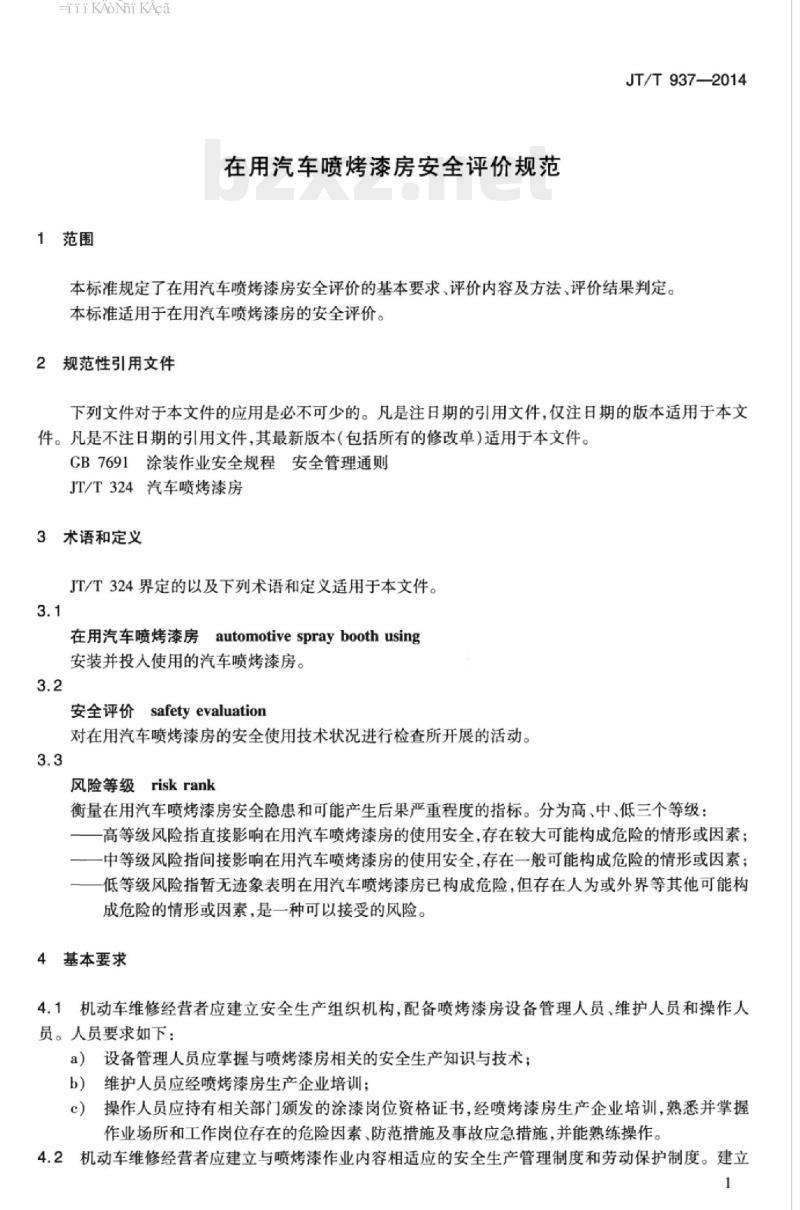

1范围
在用汽车喷烤漆房安全评价规范JT/T937—2014
本标准规定了在用汽车喷烤漆房安全评价的基本要求、评价内容及方法、评价结果判定。本标准适用于在用汽车喷烤漆房的安全评价。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7691涂装作业安全规程安全管理通则JT/T324汽车喷烤漆房
3术语和定义
JT/T324界定的以及下列术语和定义适用于本文件。3.1
在用汽车喷烤漆房automotivesprayboothusing安装并投人使用的汽车喷烤漆房。3.2
安全评价safetyevaluation
对在用汽车喷烤漆房的安全使用技术状况进行检查所开展的活动。3.3
风险等级riskrank
衡量在用汽车喷烤漆房安全隐患和可能产生后果严重程度的指标。分为高、中、低三个等级：高等级风险指直接影响在用汽车喷烤漆房的使用安全，存在较大可能构成危险的情形或因素；一中等级风险指间接影响在用汽车喷烤漆房的使用安全，存在一般可能构成危险的情形或因素；一低等级风险指暂无迹象表明在用汽车喷烤漆房已构成危险，但存在人为或外界等其他可能构成危险的情形或因素，是一种可以接受的风险。4基本要求
4.1机动车维修经营者应建立安全生产组织机构，配备喷烤漆房设备管理人员、维护人员和操作人员。人员要求如下：
a）设备管理人员应掌握与喷烤漆房相关的安全生产知识与技术：b）维护人员应经喷烤漆房生产企业培训：操作人员应持有相关部门颁发的涂漆岗位资格证书，经喷烤漆房生产企业培训，熟悉并掌握作业场所和工作岗位存在的危险因素、防范措施及事故应急措施，并能熟练操作。4.2机动车维修经营者应建立与喷烤漆作业内容相适应的安全生产管理制度和劳动保护制度。建立1
iiKAoNiKAca
JT/T937—2014
设备档案，编制安全操作规程，制订维护保养计划并定期实施，做好相关记录。4.3进入喷烤漆房作业应穿戴符合CB7691要求的服装和安全防护用具。5评价内容及方法
评价用仪器设备应在计量检定或校准有效期范围内，应符合表1的规定。5.11
表1评价用主要仪器设备
仪器设备名称
游标卡尺
数字绝缘电阻表
数字温度计
超声波测厚仪
(0~200)mm
0~9h59.99s
500V/500Mm
(0~120)℃
(0.75~80)mm
安全技术评价项目、技术要求及评价方法见表2。表2评价项目、技术要求及评价方法编号
评价项目
驱动电机
进风口
加热系统
燃油（气）加热系统
供油（气）
技术要求
送风系统驱动电机内置的，应为防爆型，且绝缘等级不应低于F级：非防爆型电机应外置排风系统驱动电机应外置
送、排风驱动电机防尘盖应完好无损准确度等级或分度值
±(1%H+0.1)mm
评价方法
送、排风驱动电机外壳应定期清理，无油漆残留物、污垢及杂物堆积
所有电缆应无老化、无破损，电缆穿过孔洞处应加装绝缘护套
送，排风驱动电机应工作平稳，无异响风机叶片应定期清理，无油漆残留物、污垢堆积风机皮带应无老化、开裂现象
进风口应设置防护网
燃油应存放在专用油箱内
供油管路及接头密封完好，无渗漏，进油管应装有燃油单向截止阀
供气管路及接头应连接完好，无破损和漏气现象检查并查阅维护记录
启动风机，检查轴承、联
轴器或皮带轮工作状况
检查并查阅维护记录
用检漏液（如肥巴皂溶液等）
iiKAoNiKAca
加热系统
评价项目
燃油（气）加热系统
电加热系统
空气循环系统
燃烧器
热交换器
电加热装置
净化装置
表2（续）
技术要求
燃油燃烧器应能在三次内点火成功，燃气燃烧器应能在两次内点火成功
应具有点火超时断油保护功能
扫膛延时时间应不小于8s
应无开焊、穿孔、严重变形等缺陷壁厚应不小于2mm
泄压口面积不小于175cm
外表面应无油漆附着
加热装置应装有防护网且固定牢靠加热装置表面应定期清理，不应附着油漆残渣嵌入式加热装置（直接嵌人墙体）与墙壁间应装有不小于1cm的阻燃隔热材料；分体式加热装置（用支架与墙壁分离）与墙壁之间距离应不小于3cm加热装置导线应为耐高温导线，与加热装置连接可靠，且无老化、破损和焦痕
作业区内，电加热装置导线应放置在耐高温的线槽中电加热装置导线对金属支架间的绝缘电阻应不小于4MQ
空气净化装置应齐全完好，不得因漆雾、灰尘、残渣而堵塞
顶棉应具有阻燃性
应定期更换顶棉、底棉和活性炭风道中漆雾经过的所有路径应定期清理，无油漆、污垢堆积
燃油、燃气加热型喷烤漆房应采用无风门形式或自动风门形式，并保证有外部空气进人循环系统。若采用自动风门形式，风门应工作可靠，在关闭状态应密封良好JT/T937—2014
评价方法
进人烤漆状态，进行点
火性能测试
切断供油（气），启动燃
烧器，待管路内燃油（气）
耗尽后，燃烧器应能自动
停机且燃烧器上的指示灯
进入烤漆状态，用秒表
记录燃烧器开始扫膛到点
火成功所用时间
见附录A
用游标卡尺测量、计算
检查、测量
切断外部供电，用数字
绝缘电阻表测量各电加热
装置导线与金属支架间的
剪取小块顶棉，在无风，
无易燃、易爆气体的安全
场所对其施以明火（火焰
高度7mm~8mm，顶棉与
火焰角度约45°），若产生
有焰燃烧，则顶棉不阻燃
查阅维护记录
检查并查阅维护记录
检查、测试
-iiKAoNiKAca
JT/T937-—2014
评价项目
控制柜
控制装置
电气保护
表2（续）
技术要求
除温度传感器和超温报警的温度设置装置外，所有电路控制部件都应安装在控制柜中，操作开关安装在控制面板上
控制柜内部布线应整齐规范
控制面板操作开关标识应清晰，完整控制开关应能准确可靠地控制喷烤漆房各系统状态除电加热方式外，送风系统与加热系统连锁功能应有效
除电加热方式外，超温报警保护功能应有效温控装置温度设定及温度控制有效温控装置示值误差不应超过±3℃根据电机负荷，每台电机电路应加装过载、断相保护装置，且功能有效
评价方法
关闭送风电机，按下燃
烧器启动开关，检查燃烧
器响应情况，若无响应则
功能有效；启动送风电机
和燃烧器，通过送风电机
过载、断相保护装置关闭
送风电机，检查燃烧器响
应情况，若能随之自动停
止加热则功能有效
设定超温报警温度（应
低于烤漆温度5℃以上），
进入烤漆状态，当温度示
值达到超温报警设定温度
时，检查加热装置的响应
情况，若能随之自动停止
加热，并发出声光报警信
号则为功能有效
通过温控装置设定一工
作温度，使加热系统正常
工作，当温度示值达到设
定温度时，检查加热装置
的响应情况，若能自动停
止加热则为功能有效
将数字温度计安装在喷
烤漆房温度传感器等高位
置附近，启动加热装置，当
数字温度计在60℃时，读
取喷烤漆房温度t，示值误
差At=(t-60)℃
启动所有电机，分别断
开各电机过载、断相保护
装置，检查相应电机的响
应情况，若能自动停机则
功能正常
iiKAoNiKAca
评价项目
电气保护
安全门
安全保养此内容来自标准下载网
文字标志牌
安全标志
灭火装置
环境要求
表2（续）
技术要求
根据照明负荷，照明电路应加装单独的短路保护装置，且功能有效
系统应有接地装置和标志，并接地作业区内的照明导线应为耐高温导线主照明导线应装有绝缘套管并固定所有导线应无老化，金属导体裸露现象，导线穿过孔洞处应加装绝缘护套
灯箱罩壳及玻璃应齐全完好，密封有效烤漆房应设置安全门，并具有泄压功能喷烤漆房外应设有醒目的安全保养文字标志牌，且内容清晰
喷烤漆房作业区内、外应粘贴醒目的“禁止吸烟”、“禁止明火”的安全标志
应在喷烤漆房外2m范围内的醒目位置处放置检定有效的灭火装置
喷烤漆房内应保持清洁、干燥，无其他易燃、易爆物品残留；周边环境应通风良好，无其他易燃，易爆物品注：标有““\的为关键项，其余的为一般项。6评价结果判定
6.1在用汽车喷烤漆房的评价结果用风险等级表示。6.2关键项存在不合格的，喷烤漆房的风险等级为“高等级风险”。JT/T937—2014
评价方法
启动照明后，断开照明
电路短路保护装置，若除
照明熄灭外其他装置状态
不变则为功能有效
现场截取导线端部，施
以明火，持续时间为30s，
若导线无持续燃烧和熔化
现象则为耐高温导线
6.3关键项全部合格，一般项存在不合格的，喷烤漆房的风险等级为“中等级风险”。6.4评价项目全部合格的，喷烤漆房的风险等级为“低等级风险”。5
-iiKAoNiKAca
JT/T937—2014
A.1测试仪器
附录A
（规范性附录）
热交换器壁厚测量方法
采用超声波测厚仪测量，设备要求应符合表1的要求。A.2测量点
测量接触面选择外壁时，应在热交换器侧面和前、后壁分别选择三处测量，如图A.1所示。A.2.1
前壁测量点
后壁测量点-
侧面测量点
图A.1热交换器外壁测量点示意图A.2.2
测量接触面选择内壁时，应在热交换器内侧壁选择两处，在前内壁处选择一处测量，如图A.2所示。
前内壁测量点
内侧壁测量点
图A.2热交换器内壁测量点示意图A.3测量要求
A.3.1测量前，应清理测量接触面，使其保持清洁。A.3.2测量探头和测量接触面应通过耦合剂接触良好。A.3.3每处测量三次，计算平均值。6
共和国
中华人民
交通运输行业标准
在用汽车喷烤漆房安全评价规范JT/T937—2014
人民交通出版社股份有限公司出版发行北京市朝阳区安定门外外馆斜街3号）（100011
各地新华书店经销
北京市密东印刷有限公司印刷
开本：880×1230
01/16印张：0.5
字数：12千
2015年5月第1版
2015年5月第1次印刷
统书号：151142093
定价：15.00元
版权专有侵权必究
举报电话：010-85285150
