JT 3149-92 Apparatus for determining penetration of bituminous materials.
1主题内容与适用范围
1.1主题内容
JT 3149规定了沥青针人度仪的结构型式,基本参数,技术要求,试验方法,检验规则及标志、包装、运输、储存。
1.2适用范围
1.2. 1本标准适用于GB 4509规定的测定石油沥青针人度的各种沥青针人度仪.
1.2.2采用本标准规定的加长针和专门的盛样容器时,仪器的适用范田可达350至500针.人度单位。
2引用标准
GB191包装储运图示标志
GB2611试验机通用技术要求
CB4509石油沥青针.人度铡定法
GB4706.1家用和类似用途电器原安全 通用要求
GB6388运输、包装收发货标志
ZBY 003仪器仪表包装技术条件
JB产品标牌
3结构型式和基本参数
3. 1结构型式
沥育针入度仪的基本结构型式如图1所示,也可采用与之具有相同功能的其他结构观式,它由针人度计、标准针或加长针、陆码、盛样皿、水浴缸和支架等组成.
3.2 基本参数
沥青针入度仪的基本参数应符合表1的规定
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小:520.04 KB · zip
前往下载 →
💡
点击"前往下载"跳转网盘,直接保存文件
遇到问题?
标准内容
JT 3149-92

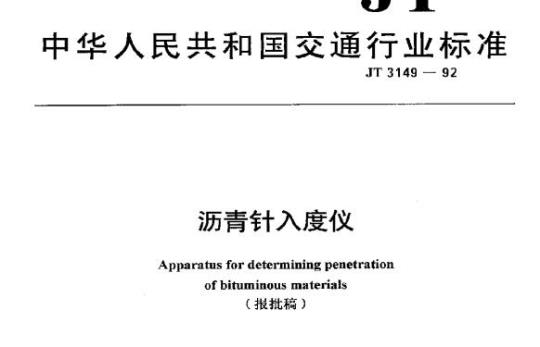

中华人民共和国交通行业标准
沥青针入度仪
Apparatus for determining penetration of bituminous materials
(报批稿)
1990-10-04 发布
1991-03-01 实施
中华人民共和国交通部 发布

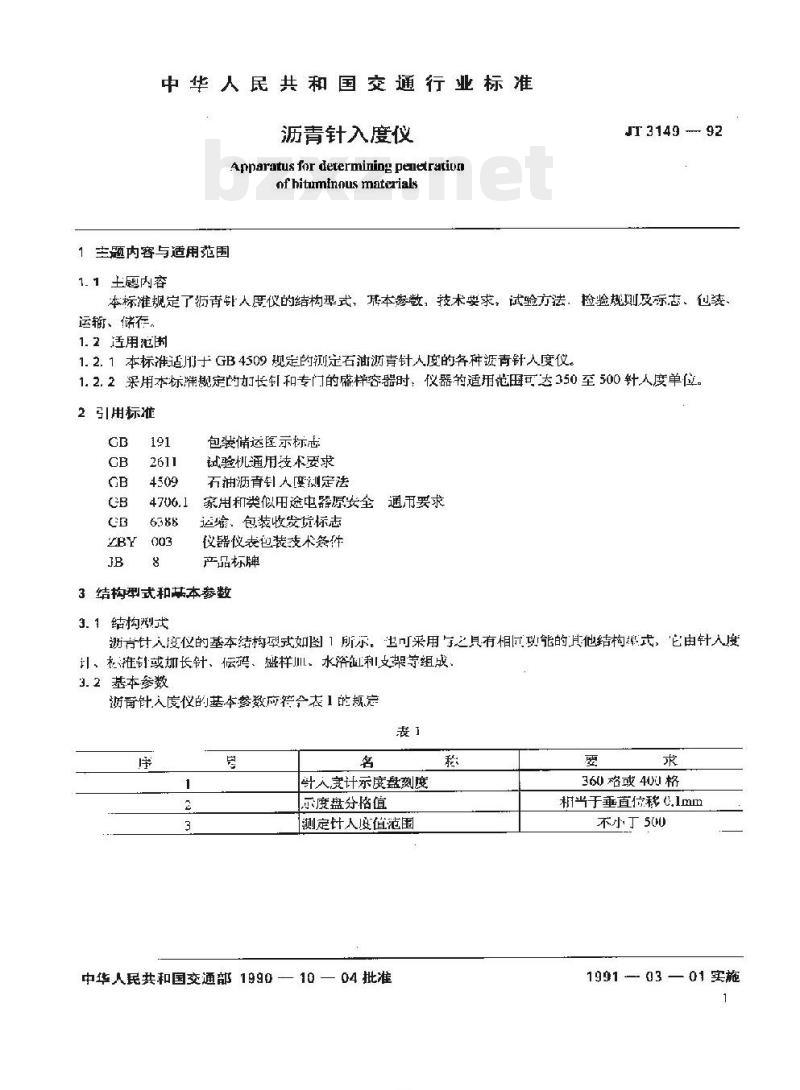

1 主题内容与适用范围
1.1 本标准规定了沥青针入度仪的结构型式、基本参数、技术要求、试验方法、检验规则及标志、包装运输、储存。
1.2 适用范围
1.2.1 本标准适用于 GB 4509 规定的测定石油沥青针入度的各种石油沥青针入度仪。
1.2.2 采用本标准规定的加长和专门的盛样皿时,仪器的适用范围可达 350 至 500 针入度单位。
2 引用标准
GB 191
GB 2611
GB 4509
GB 4706.1
GB 6388
GB 2706.1
3 结构型式和基本参数
3.1 结构型式

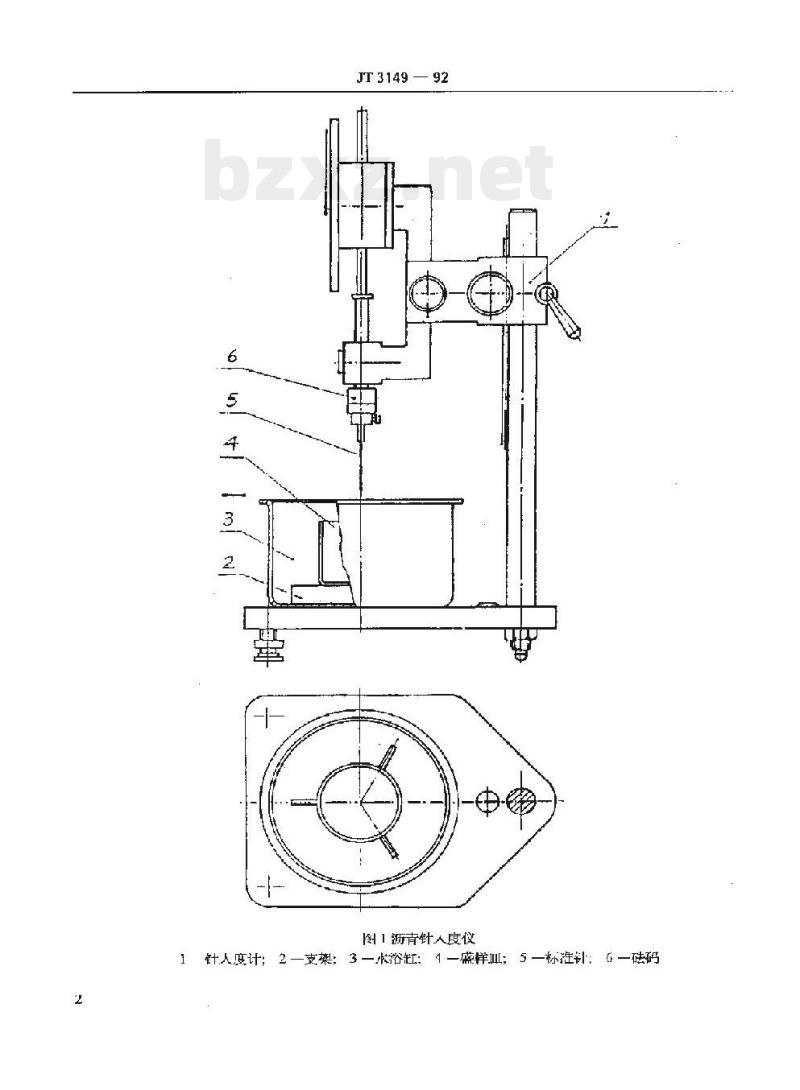

沥青针入度仪的基本结构型式如图 1 所示。它由针入度计、支架、水浴缸、盛样皿、砝码、针连杆等组成。
3.2 基本参数
沥青针入度仪的基本参数应符合表 1 的规定。
(注:原文档中表 1 未给出完整数值,仅提及基本组成部分:针入度计、支架、水浴缸、盛样皿、砝码、针连杆)
4 技术要求
4.1 外观要求
沥青针入度仪外表不应有毛刺、涂层脱落或颜色明显不均匀等现象。
4.2 铸件质量
沥青针入度计的铸件质量应符合 GB 2611 中的有关规定。
4.3 针入度计

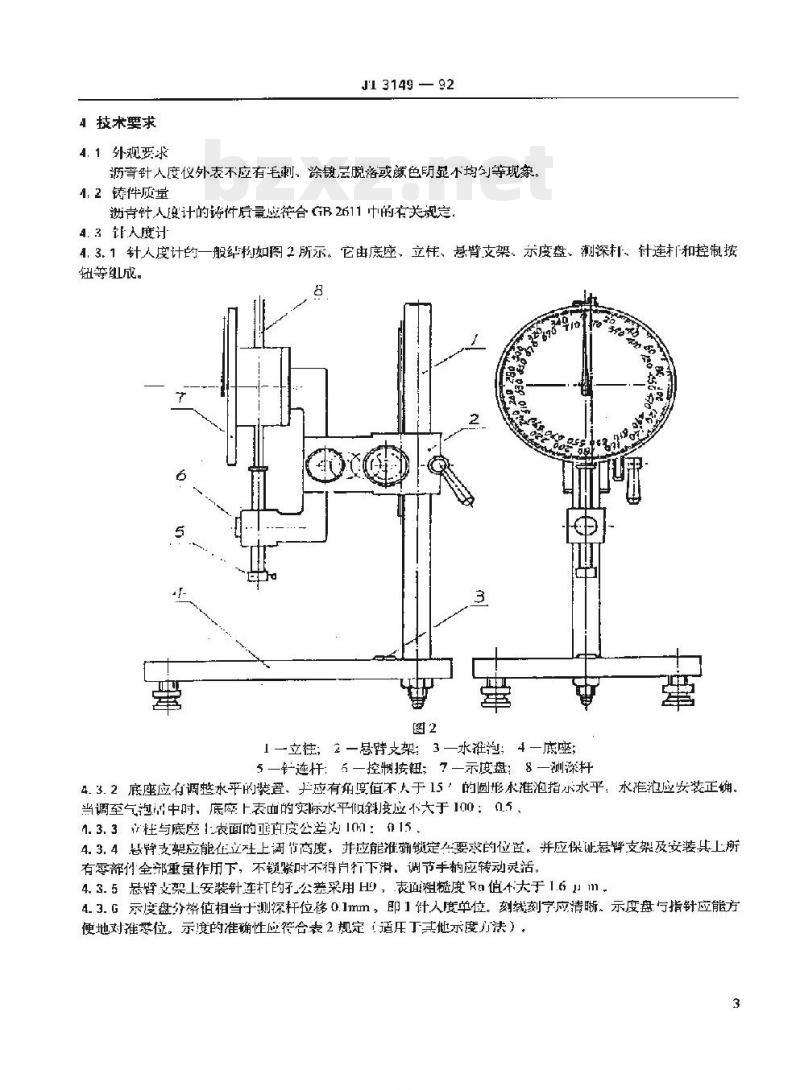

4.3.1 针入度计的一般构造如图 2 所示。它由底座、立柱、悬臂支架、示度盘、测深杆、针连杆和控制按钮等组成。
4.3.2 底座应有调整水平的装置,应能保证角度值不大于 1°。水准泡应安装正确,当调整至气泡处于中心时,底座上表面的实际水平倾斜度应不大于 1°。
4.3.3 立柱与底座表面的直度公差为 $10 imes 10^{-3}$ mm。
4.3.4 悬臂支架应能在立柱上调节角度,并应能准确锁定在要求的位置。应保证悬臂支架及安装其上所有零部件在重力作用下,在未锁紧时不得自行下滑,调节手柄应转动灵活。
4.3.5 悬臂支架上安装针连杆的公差采用 $H_7$,表面粗糙度 $Ra$ 值不大于 $1.6mu m$。
4.3.6 示度盘分格值相当于测深杆位移 0.1mm,即 1 针入度单位。刻线清晰,示度盘与指针应能方便地对准刻位。示度的准确性应符合表 2 规定。
表 2 示度准确性
测深杆位置 (mm) | 示度盘指示值 (格)
10 | 100 ± 0.5
20 | 200 ± 1
40 | 400 ± 1.5
4.3.7 测深杆的量程应大于 55mm。

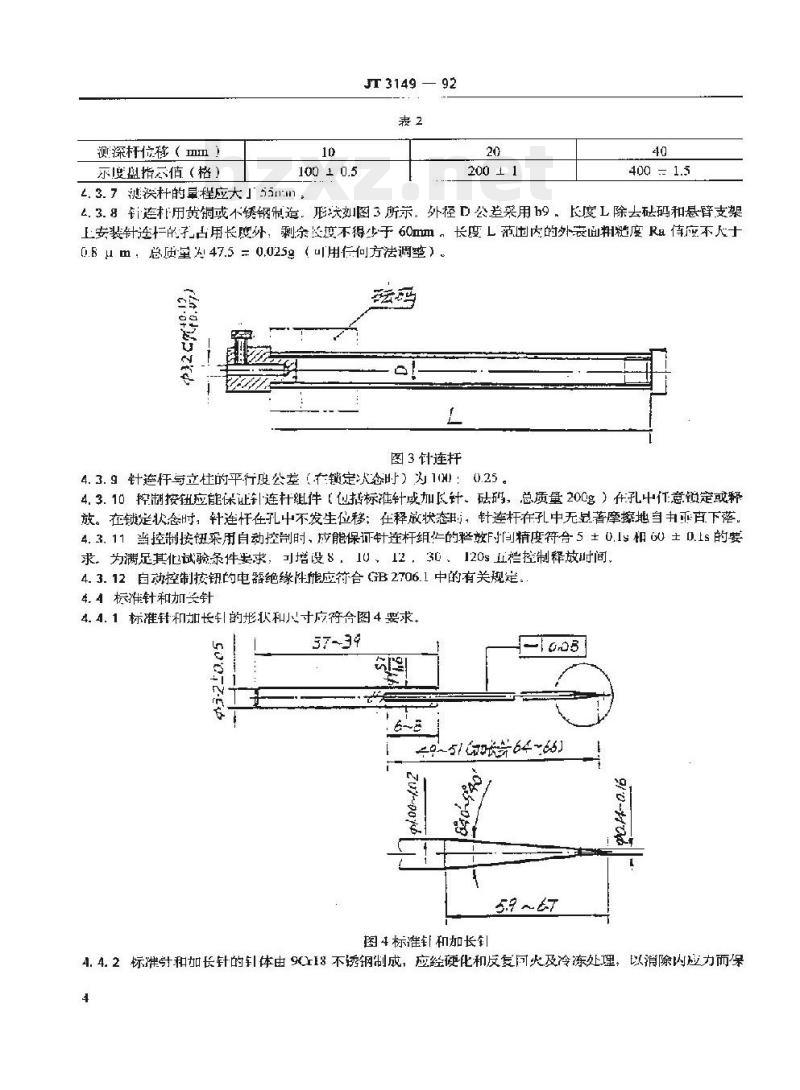

4.3.8 针连杆用黄铜或不锈钢制造。外径 $D$ 公差采用 $h_9$,长度 $L$ 除去砝码和悬臂支架上安装针连杆的部分外,剩余长度不得少于 60mm。长度 $L$ 范围内的外表面粗糙度 $Ra$ 值不大于 $0.8mu m$。总质量为 $47.5 pm 0.025g$。
4.3.9 针连杆与立柱的平行度公差(在锁定状态时)为 $10 imes 10^{-3}$ mm。
4.3.10 控制按钮应能保证针连杆组件(包括标准针或加长针、砝码,总质量 200g)在孔中进行锁定或释放。在锁定状态时,针连杆在孔中不发生位移;在释放状态时,针连杆在孔中无起伏摩擦。
4.3.11 当控制按钮采用自动控制时,应能保证针连杆组件的释放时间精度符合 $5 pm 0.1s$ 或 $60 pm 0.1s$ 的要求。为满足试验条件要求,可增设 8s、10s、12s、30s、120s 等控制释放时间。
4.3.12 自动控制按钮的电器绝缘性能应符合 GB 2706.1 中的有关规定。
4.4 标准针和加长针
4.4.1 标准针和加长针的形状和小尺寸应符合图 4 要求。
4.4.2 标准针和加长针的针体由 9Cr18 不锈钢制成,应经硬化和反复回火及冷冻处理,以消除内应力而保持其不变形。洛氏硬度应达到 HRC 54 ~ 60。
4.4.3 针体的截头圆锥端面与圆柱体同轴度公差为 $0.2mm$。
4.4.4 针体的截头圆锥端面与锥体轴线垂直度偏差应不超过 $pm 2^circ$,且该平面边缘应锐利无毛刺。
4.4.5 针体的圆锥及圆柱表面粗糙度 $Ra$ 值不大于 $0.25mu m$。
4.4.6 针柄用不锈钢或黄铜制成,允许在柄顶端钻孔,总质量为 $2.5 pm 0.025g$。针柄应紧紧地嵌入针体。针体和针尖的任何部分相对于柄轴线的圆跳动应不超过 $0.1mm$。
4.5 砝码
4.5.1 砝码用不锈钢或黄铜制成,质量应经校正,分别为 $5 pm 0.05g$ 和 $100 pm 0.05g$ 各一个。
4.5.2 砝码做成外径约 30mm 的带孔圆柱体。内孔公称尺寸与针连杆外径 $D$ 相同,公差按 A12 等级定。
4.6 盛样皿
盛样皿为含螺纹圆柱平底容器,其尺寸应符合表 3 规定。
表 3 盛样皿尺寸
针入度范围 | 示度盘分格值 | 盛样皿直径 (mm) | 盛样皿深 (mm) | 试样容积
< 200 | 10 | 55 | 45 | 不超过 125ml
200 ~ 350 | 20 | 55 | 45 | 不超过 125ml
> 350 | 40 | 70 | 45 | 不超过 125ml
4.7 水浴缸与支架
4.7.1 水浴缸为圆柱底平底容器,内径为 180mm,深度为 100mm。
4.7.2 支架用不锈钢制作。型式为二叉形,叉端直径为 120mm,高度为 20mm。
5 试验方法
5.1 本标准 4.1 外观要求、4.2 铸件质量、4.3.1 针入度计的结构检验用目视法进行。
5.2 本标准 4.3.2 底座水平度的检验
5.2.1 检验工具:水平尺(长 200mm,水平刻度值 2mm/m)。
5.2.2 检验方法:将仪器放在平稳的平台上,调节水平调节螺旋使水平泡的气泡居中,用水平尺检查任意方向。其指示值偏离不得超过 $5 imes 10^{-2}$ 格。
5.3 本标准 4.3.3 立柱与底座垂直度的检验
5.3.1 检验工具:框式水平仪(工作面平整度 $1.0 imes 10^{-3}$ mm),游标卡尺(量程 300mm,精度 0.02mm),钢尺。
5.3.2 检验方法:将框式水平仪放在底座上面,在高度方向相距 100mm 处,用游标卡尺在两个方向进行检验,两对箭头所指处尺寸之差均不得大于 0.15mm。
5.4 本标准 4.3.4、4.3.10 用实际操作进行检验。
5.5 本标准 4.3.5 安装针连杆的孔用极限量规或其他量具进行直径尺寸检验。
5.6 本标准 4.3.5 安装针连杆的孔、4.3.8 针连杆外表面、4.4.5 针体圆柱表面的粗糙度检验。
5.6.1 检验工具:表面粗糙度测量仪或其他仪器。
5.6.2 检验方法:用表面粗糙度测量仪或其他仪器检验安装针连杆的孔、针连杆外表面、针体圆柱表面的粗糙度 $Ra$ 值应符合本标准要求。
5.7 本标准 4.3.6 示度准确性的检验
5.7.1 检验工具:有尺寸为 10、20、40mm 的二等量块。
5.7.2 检验方法:将针连杆锁定在适当位置,在针连杆顶端放上量块,使测深杆与量块接触,调整示度盘指针归零后,移去量块使测深杆与针连杆顶端接触;示度盘指示值应符合 100±0.5、200±1、400±1.5 的要求。
5.8 本标准 4.3.7 测深杆量程的检验
将测深杆置于最高位置,调整示度盘指针归零,然后使测深杆向下移动至最低位置,示度盘指示值应大于 550。
5.9 本标准 4.3.8 针连杆尺寸及砝码质量的检验
5.9.1 检验工具:游标卡尺(精度 0.02mm),极限量规,天平(感量 0.01g)。
5.9.2 检验方法:a. 用游标卡尺或其他量具检验针连杆直径 $D$、长度 $L$;用极限量规或其他量具检验尺寸;结果应符合本标准规定。b. 用天平检验砝码质量,其结果应符合本标准规定。
5.10 本标准 4.3.9 针连杆与立柱平行度的检验
5.10.1 检验工具:游标卡尺(精度 0.02mm),游标高度尺(精度 0.02mm),立台。
5.10.2 检验方法:将装配好的针连杆与立柱平放在立台上并支垫稳当,用游标尺和游标高度尺检验连杆与立柱的平行度;a. 检验水平方向的平行度,两个箭头所指处量值之差应不超过 0.25mm;b. 检验垂直方向的平行度,两个箭头所指处高度之差不得超过 0.25mm。
5.11 本标准 4.3.11 控制时间的试验
5.11.1 试验仪器:秒表(精度 0.1s),指示灯。
5.11.2 试验方法:将指示灯接入自动控制装置……
