JT/T 532-2004 桥梁结构用碳纤维片材

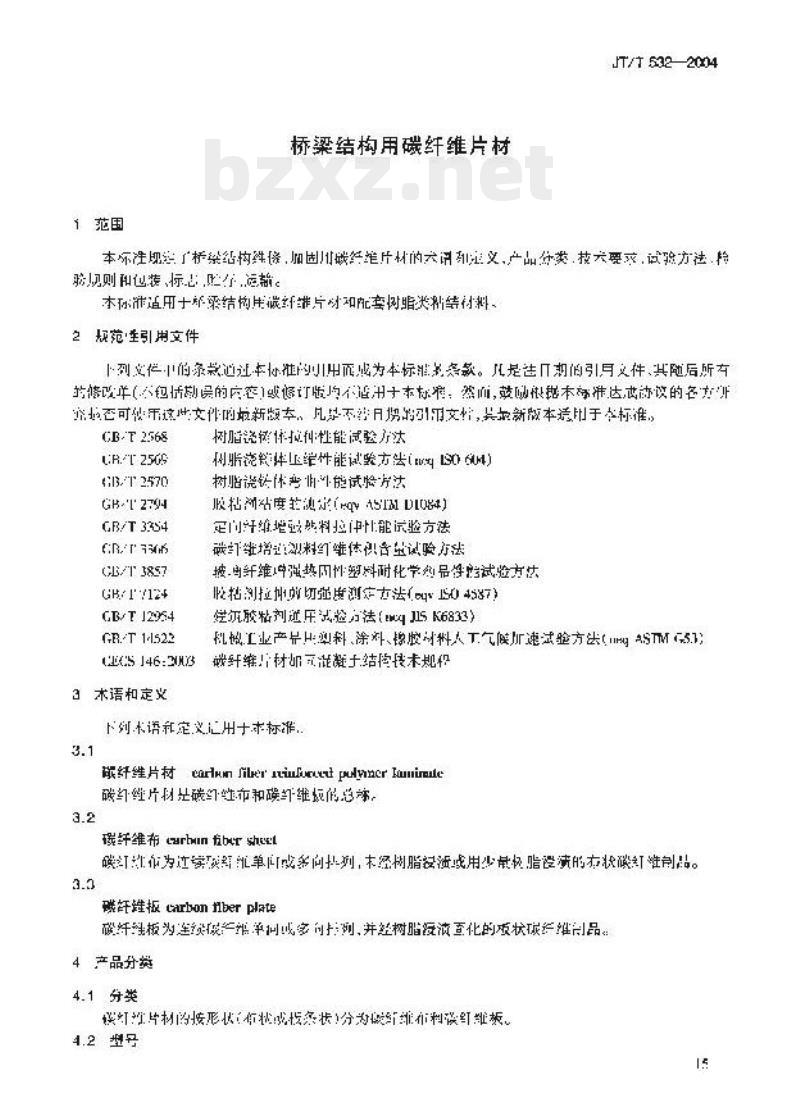

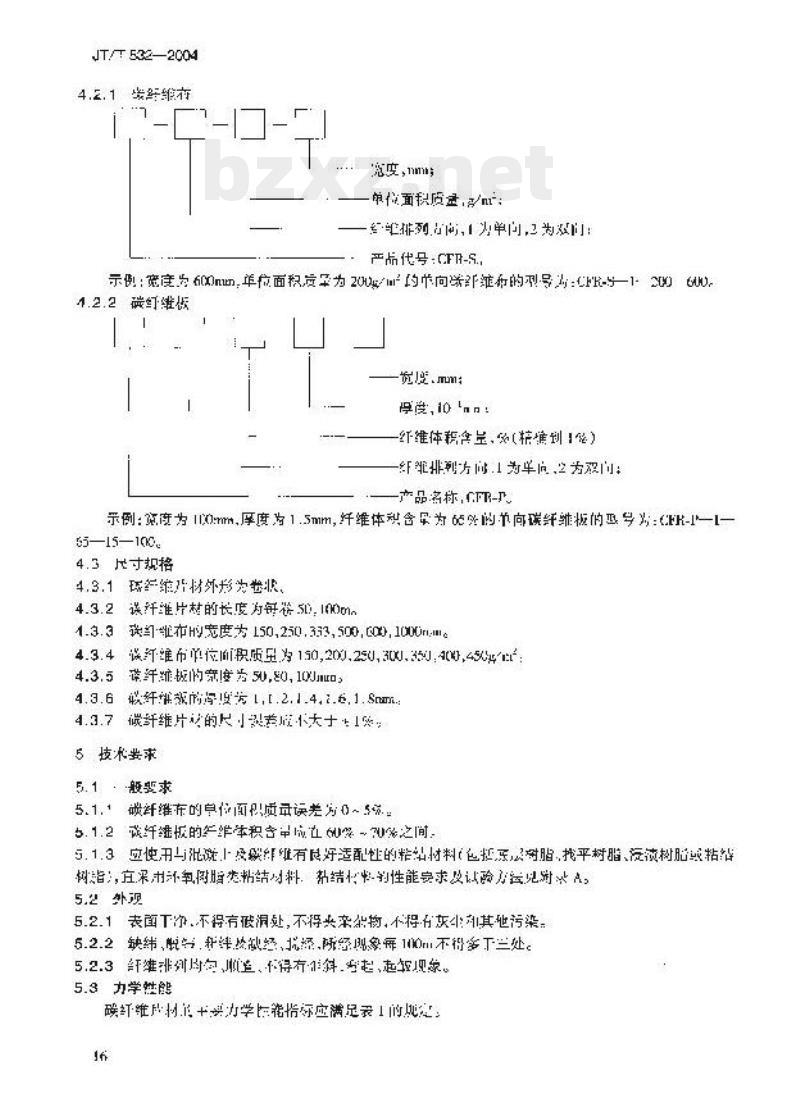

中华人民共和国交通行业标准 JT/T 532-2004 桥梁结构用碳纤维片材 Carbon fiber reinforced polymer laminate for bridge structures 2004-08-17 发布 中华人民共和国交通部 2004-12-01 实施 1 范围 本标准规定了桥梁结构用碳纤维片材的性能和定义、产品分类、技术要求、试验方法、检验规则和其他相关事项。 2 规范性引用文件 本标准采用下列文件的条款而为本标准条款： （此处涉及 GB/T 3354、GB/T 3857、GB/T 11522、GB/T 2754、GB/T 12054、GB/T 2568、GB/T 2571、GB/T 7124、GB/T 1461 等相关标准） 3 术语和定义 3.1 碳纤维片材 (Carbon fiber laminate)：碳纤维布和碳纤维板的总称。 3.2 碳纤维布 (Carbon fiber cloth)：以碳纤维作为连续多向纤维，经树脂浸渍的本构性制品。 3.3 碳纤维板 (Carbon fiber plate)：以连续单向碳纤维为基，经树脂浸渍的板状碳纤维制品。 4 产品分类 4.1 分类 碳纤维片材的形状按其形态可分为碳纤维布和碳纤维板。 4.2.1 碳纤维布 产品代号：CFR-S 示例：宽度 600mm，单位面积质量 200g/m² 的碳纤维布型号为：CFR-S-200-600。 4.2.2 碳纤维板 产品名称：GFR 示例：宽度 110mm，厚度 1.5mm，纤维体积含量为 6% 的单向碳纤维板的型号为：GFR-1-1-6-1.5-10。 4.3 尺寸规格 4.3.1 碳纤维片材外形为卷状。 4.3.2 允许的碳纤维布长度为 50、100、150、250、333、500、600、1000m。 4.3.3 碳纤维布宽度为 150、250、333、500、600、1000mm。 4.3.4 允许的碳纤维布单位面积质量为 150、200、250、300、350、400、450g/m²。 4.3.5 碳纤维板的厚度为 0.5、0.8、1.0、1.2、1.5、2.0、2.5、3.0mm。 4.3.6 碳纤维板的宽度为 50、80、100、150、200、250mm。 4.3.7 碳纤维片材的尺寸偏差应符合相关规定。 5 技术要求 5.1 一般要求 5.1.1 碳纤维布的单位面积质量误差为 0~±5%。 5.1.2 碳纤维板的纤维体积含量应在 60%~70% 之间。 5.1.3 应使用与碳纤维片材有良好适配性的粘结材料（如环氧树脂、找平树脂、流塑树脂或粘结树脂），宜采用环氧类粘结材料。 5.2 外观 5.2.1 表面应平整，不得有破洞、杂物、污渍或污染。 5.2.2 纤维不得有缺纬、脱丝、断裂等缺陷，纤维排列偏差不得超过 10mm。 5.2.3 纤维不应有皱褶、起皱或起泡现象。 5.3 力学性能 碳纤维片材的力学性能指标应满足表1的规定。 表1 碳纤维片材的主要力学性能指标 (指标具体数值见原件) 5.4 耐候性能 碳纤维片材的耐候性能应符合表2的规定。 表2 碳纤维片材的耐候性能指标 (指标具体数值见原件) 5.5 化学药品性能 碳纤维片材的化学药品性能应符合表3的规定。 表3 碳纤维片材耐化学药品性能指标 (指标具体数值见原件) 6 试验方法 6.1 纤维体积含量：按 GB/T 3354 进行试验。 6.2 外观：按标准规定的方法进行检验。 6.3 主要力学性能：按 GB/T 3354 进行试验。 6.4 耐候性能：按 GB/T 11522 进行试验。 6.5 化学药品性能：除力学性能指标按 GB/T 3354 进行外，其他按 GB/T 3857 执行。 7 检验规则 7.1 出厂检验：检验碳纤维布的单位面积质量及碳纤维板的纤维体积含量。 7.2 型式检验：包括 5.3、5.4 和 5.5 的全部要求。 7.3 批抽样：连续生产时，碳纤维布以 3000m 为一批；碳纤维板以 m 为一批。 7.4 判定规则：若每个试样均符合要求，则判定产品合格；否则判定为不合格。 8 标志、包装、运输、贮存 8.1 标志：包装外表面应有明显的标志，包括制造厂、产品名称和型号、规格、生产日期等。 8.2 包装：碳纤维布应紧密整齐地卷在纸卷上；碳纤维板应采用防潮、防损的材料进行包装。 8.3 运输：运输过程中应防火、防水、防潮、防挤压，小心轻放。 8.4 贮存：应置于清洁、干燥、阴凉的环境中。 附录A（规范性附录） 碳纤维片材配套树脂类粘结材料的性能要求和试验方法 A.1 范围 本附录适用于桥梁结构维修加固中，碳纤维片材配套树脂类粘结材料的性能要求和试验方法。 A.2 性能要求 A.2.1 粘结材料应与碳纤维片材有良好的适配性，宜采用环氧类树脂粘结材料。 A.2.2 粘结材料的物理力学性能应符合表4的规定。 表4 粘结材料物理力学性能指标 (指标具体数值见原件) A.2.3 粘结材料的耐候性能和耐化学药品性能应符合 A.2 的规定。 A.3 试验方法 A.3.1 粘结材料的粘度：按 GB/T 2754 进行试验。 A.3.2 粘结材料的流变性能：按 GB/T 12054 进行试验。 A.3.3 粘结材料的拉伸性能：按 GB/T 2568 进行试验。 A.3.4 粘结材料的压剪强度：按 GB/T 2571 进行试验。 A.3.5 粘结材料的抗剪强度：按 GB/T 7124 进行试验。 A.3.6 粘结材料的胶结强度：按 GB/T 1461 进行试验。
