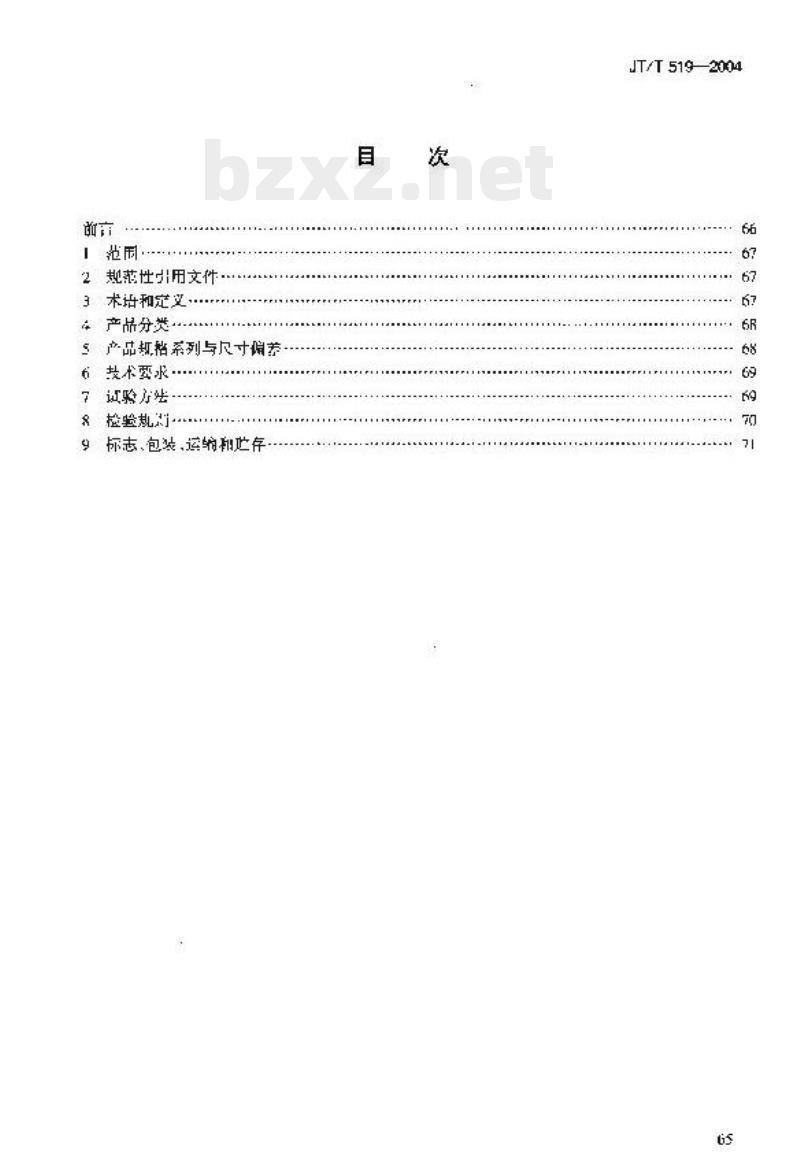

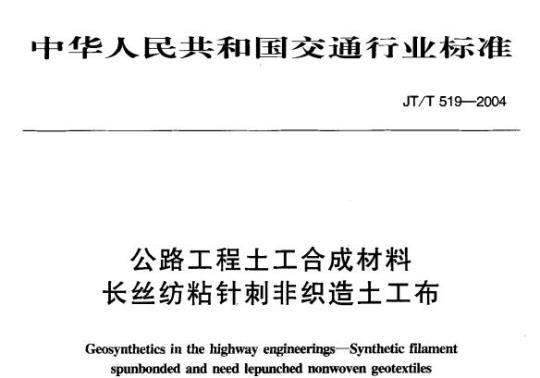

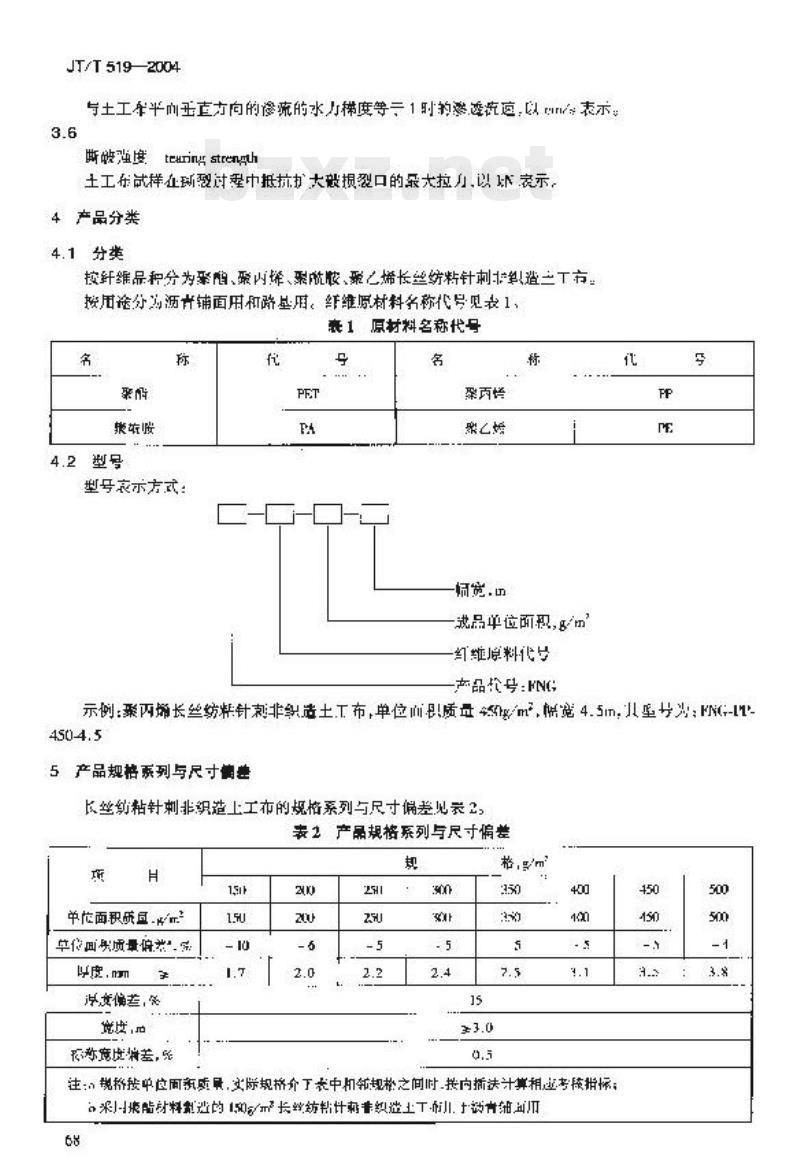

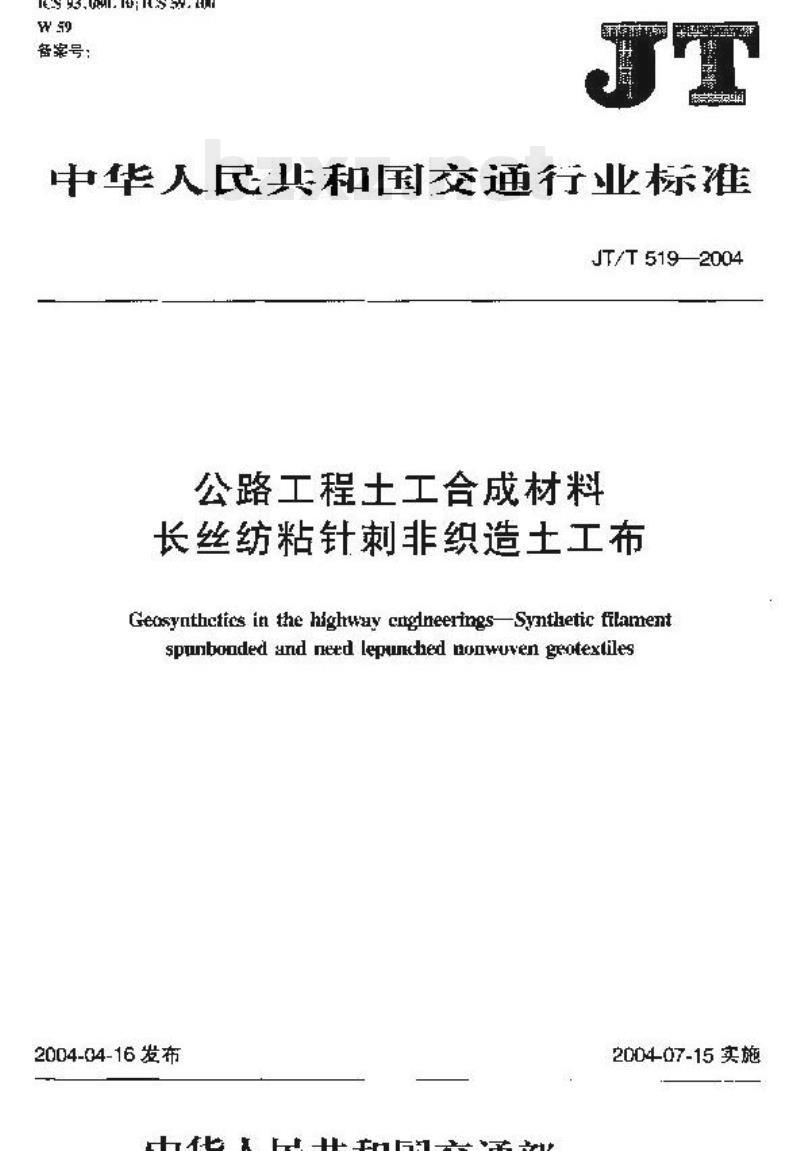

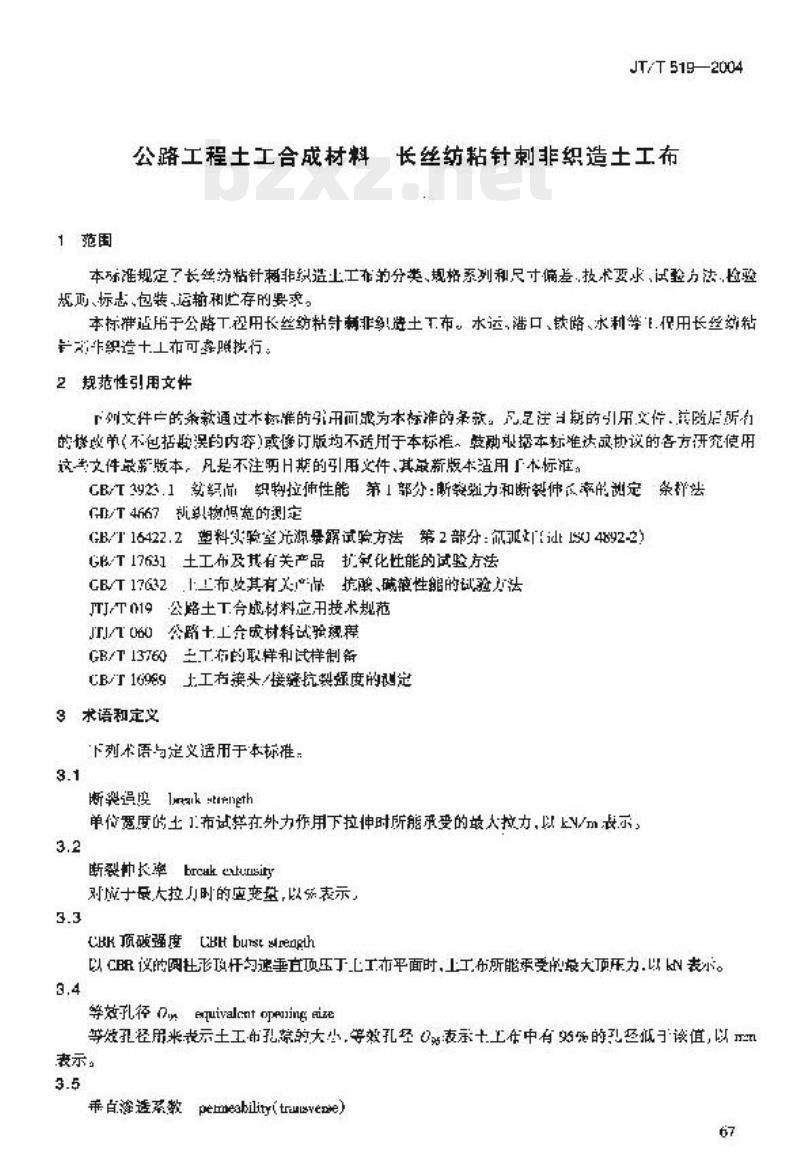

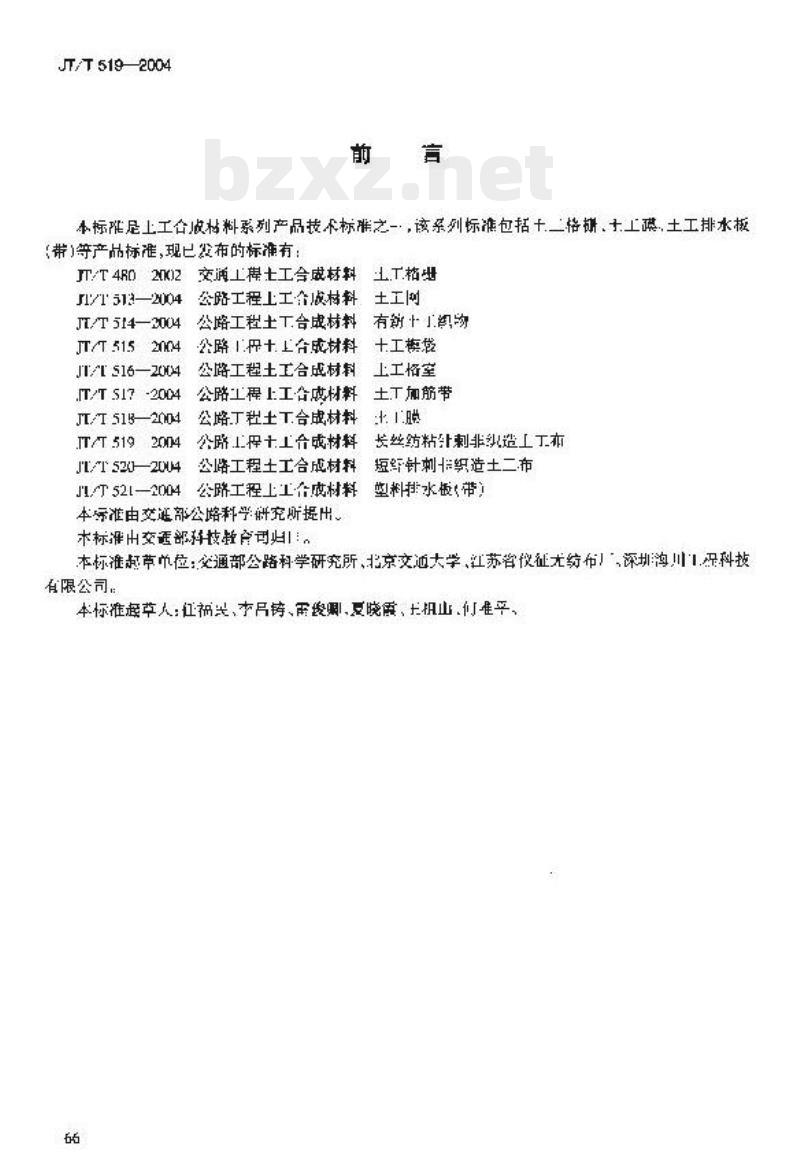

中华人民共和国交通行业标准 JT/T 519—2004 公路工程土工合成材料 长丝纺粘针刺非织造土工布 Geosynthetics in the highway engineering: Synthetic filaments spunbonded and needle punched nonwoven geotextiles 发布日期：2004-04-16 实施日期：2004-07-15 发布单位：中华人民共和国交通部 目次 1 范围 2 规范性引用文件 3 术语和定义 4 产品分类 5 产品规格系列与尺寸偏差 6 技术要求 7 检验方法 8 检验规则 9 标志、包装、运输和贮存 前言 本标准规定了公路工程土工合成材料系列产品中的长丝纺粘针刺非织造土工布的技术要求。该系列标准包括土工格栅、土工布、土工排水板（带）等产品标准，现有已发布的标准有：JT/T 513—2004、JT/T 514—2004、JT/T 515—2004、JT/T 516—2004、JT/T 517—2004、JT/T 519—2004、JT/T 520—2004、JT/T 521—2004等。 本标准由交通部公路科学研究所提出，交通部科技司归口。 本标准起草单位：交通部公路科学研究所、北京交通大学、江苏省仪征尤药布、深圳沟川I强科技有限公司。 本标准起草人：江祸光、本吕铸、雷俊测、夏晓露、土相山、们准平。 1 范围 本标准规定了长丝纺粘针刺非织造土工布的分类、规格系列和尺寸偏差、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。本标准适用于公路工程用长丝纺粘针刺非织造土工布。用于水运、港口、铁路、水利等工程的，可参照本标准执行。 2 规范性引用文件 下列文件中的条款通过本标准中的引用而成为本标准的条款，凡是注明的引用文件（不包括修订的内容）或失效的版本均不适用于本标准。在使用本标准时，应务必使用最新版本的引用文件。 GB/T 392.1 织物拉伸性能 第1部分：断裂力和断裂伸长率的测定—条样法 GB/T 4667 塑料物幅宽的测定 GB/T 16422.2 塑料耐环境应力开裂试验方法 第2部分：循环应力 GB/T 17631 土工布及其有关产品的抗拉强度试验方法 GB/T 17632 土工布及其抗剪强度、抗撕裂强度的试验方法 JT/T 19 公路土工合成材料试验技术规范 JT/T 060 公路土工合成材料试验规程 GB/T 13760 土工布的取样和试样制备 GB/T 16969 织物接头/接缝抗裂强度的测定 3 术语和定义 下列术语和定义适用于本标准： 3.1 断裂强度 (breaking strength)：单位宽度的土工布试样在外力作用下拉伸时所能承受的最大拉力，以 N/m 表示。 3.2 断裂伸长率 (breaking elongation)：达到最大拉力时的应变百分比，以 % 表示。 3.3 CBR 顶破强度 (CBR puncture strength)：以 CBR 仪器在规定的压头直径和压速垂直顶压土工布平面时，土工布所能承受的最大顶压力，以 kN/m² 表示。 3.4 等效孔径 (equivalent opening size)：用来表示土工孔筛大小，等效孔径指在有效孔径达到设定值（如 10%）时的孔径，以 m 表示。 3.5 透水性 (permeability)：与土工布垂直的向流的水力梯度等于 1 时，感透流的系数，以 m/s 表示。 3.6 撕裂强度 (tear strength)：土工布试样在裂口扩展过程中抵抗扩大裂口的最大拉力，以 N 表示。 4 产品分类 4.1 按纤维品种分为聚丙烯 (PP)、聚乙烯 (PE)、聚酯 (PET)、聚酰胺 (PA) 长丝纺粘针刺非织造土工布。 按用途分为沥青铺面用和路基用。 4.2 型号 型号表示方式：纤维原料代号-单位面积质量-幅宽 产品代号：PFT-11450-4.5 (示例：聚酯长丝纺粘针刺非织造土工布，单位面积质量 450g/m²，幅宽 4.5m) 5 产品规格系列与尺寸偏差 长丝纺粘针刺非织造土工布的规格系列与尺寸偏差见下表： | 单位面积质量 (g/m²) | 幅宽 (m) | 规格偏差 (m) | | :--- | :--- | :--- | | 150 | 2.0 | ±0.5 | | 200 | 2.0 | ±0.5 | | 250 | 2.0 | ±0.5 | | 300 | 2.0 | ±0.5 | | 400 | 4.0 | ±0.5 | | 450 | 4.0 | ±0.5 | | 500 | 4.0 | ±0.5 | 注：规格按中位值确定，实际规格介于表中和规格之间时，按折中法计算相应指标。 6 技术要求 6.1 性能要求 6.1.1 性能要求分为基本项和选择项。 6.1.2 基本项的检验指标见表 3。 表 3 性能指标 | 规格 (g/m²) | 断裂强度 (N/m) | 断裂伸长率 (%) | CBR 顶破强度 (kN/m²) | 等效孔径 (m) | 透水性 (m/s) | 撕裂强度 (N) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 250 | 12.3 | 2.2 | 1.5 | 0.25 | 0.08-0.20 | 20 | | 350 | 17.5 | 2.6 | 2.0 | 0.25 | 0.08-0.20 | 25 | | 400 | 20.5 | 3.0 | 2.5 | 0.25 | 0.08-0.20 | 30 | | 450 | 22.5 | 3.5 | 3.0 | 0.25 | 0.08-0.20 | 35 | | 500 | 25.0 | 4.0 | 3.5 | 0.25 | 0.08-0.20 | 40 | 6.1.3 选择项包括：动态穿孔、刺破强度、纵横向撕裂强度比、平面内水流系数、湿筛孔径、抗老化性能、抗紫外线性能、抗氧化性能、抗磨损性、变形性能、接缝强度等，性能指标应符合 JT/T 019 的规定。 6.1.4 用于沥青铺面用的长丝纺粘针刺非织造土工布，耐高温性能应在 210℃ 以上，并须经单面烧毛处理。 6.1.5 用于路基用的长丝纺粘针刺非织造土工布，其耐蚀、抗老化、导排性能应满足设计要求。 6.2 外观 外观缺陷分为轻微缺陷和严重缺陷，见表 4。 表 4 外观缺陷评定 | 缺陷名称 | 轻微缺陷 | 严重缺陷 | | :--- | :--- | :--- | | 布面不平 | 长度 < 300m，宽度 < 0.5mm | 长度 > 300m，宽度 > 0.5mm | | 杂丝 | 少量 | 明显 | | 边距不整 | 边距 < 0.5mm | 边距 > 0.5mm | | 孔洞 | 无 | 有孔 | 7 检验方法 试验方法应按表 5 的要求进行。 表 5 试验方法 1. 单位面积质量：GB/T 2264 2. 幅宽：GB/T 3923.1 3. 断裂强度：JT/T 060 4. 断裂伸长率：GB/T 3923.1 5. CBR 顶破强度：JT/T 060 6. 等效孔径：GB/T 17631 7. 透水性：JT/T 060 8. 撕裂强度：GB/T 17632 8 检验规则 8.1 组批 以同一班次生产的同一规格的产品为一批，批量较小时，与累计 400 吨为一批；若单次产量不满 400 吨，则以同一批次产量为一批。交付验收的产品应为同一品种、同一规格、同工艺的一个交货批。 8.2 抽样 产品性能的测定以批为单位，每批产品随机抽取 2%—3%，但不少于两卷。采样及试验应按 GB/T 13760 的规定进行。 8.3 检验项 8.3.1 出厂检验：每批产品出厂前应经检验合格方能出厂，检验项目包括 6.1.2 和 6.2。 8.3.2 型式检验：型式检验包括 6.1.2、6.1.3 和 6.2。型式检验通常在以下情形进行： a) 新产品审定前； b) 产品的原料结构、生产工艺等有重大改变时； c) 每生产五年进行一次； d) 产品生产后首次进行。
