JT/T 518-2004 公路工程土工合成材料土工膜

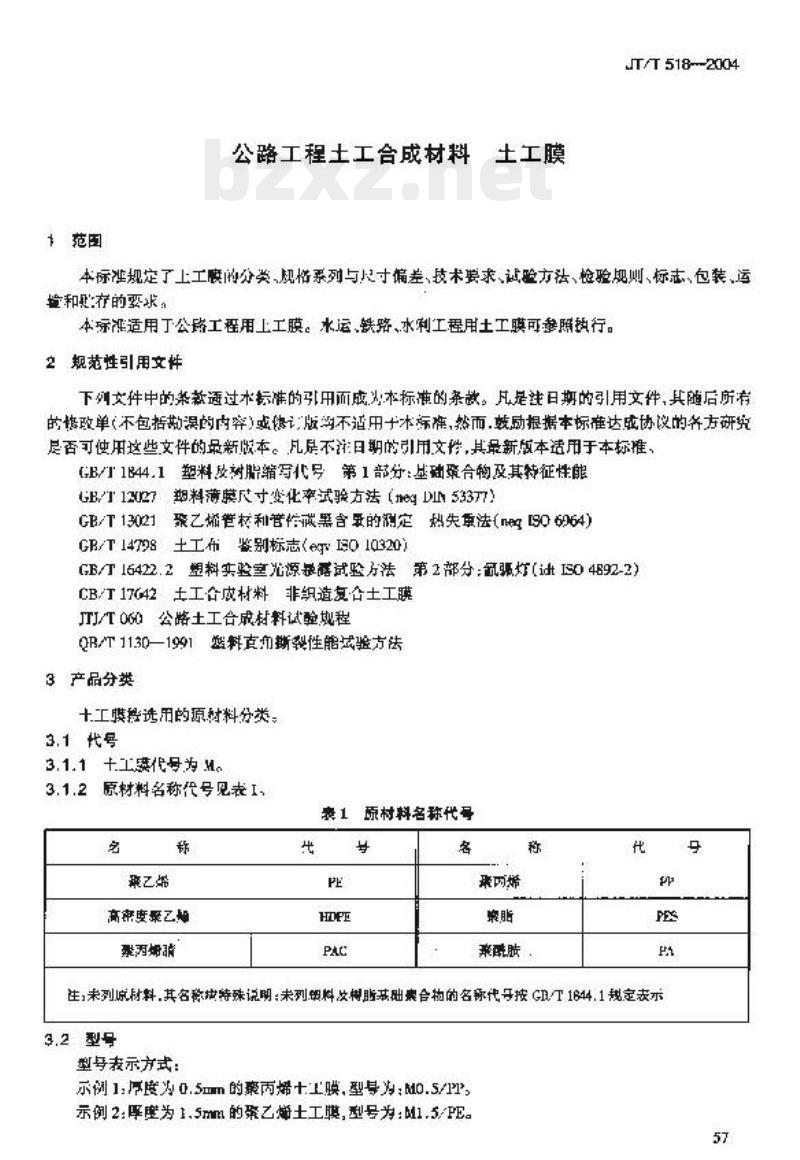

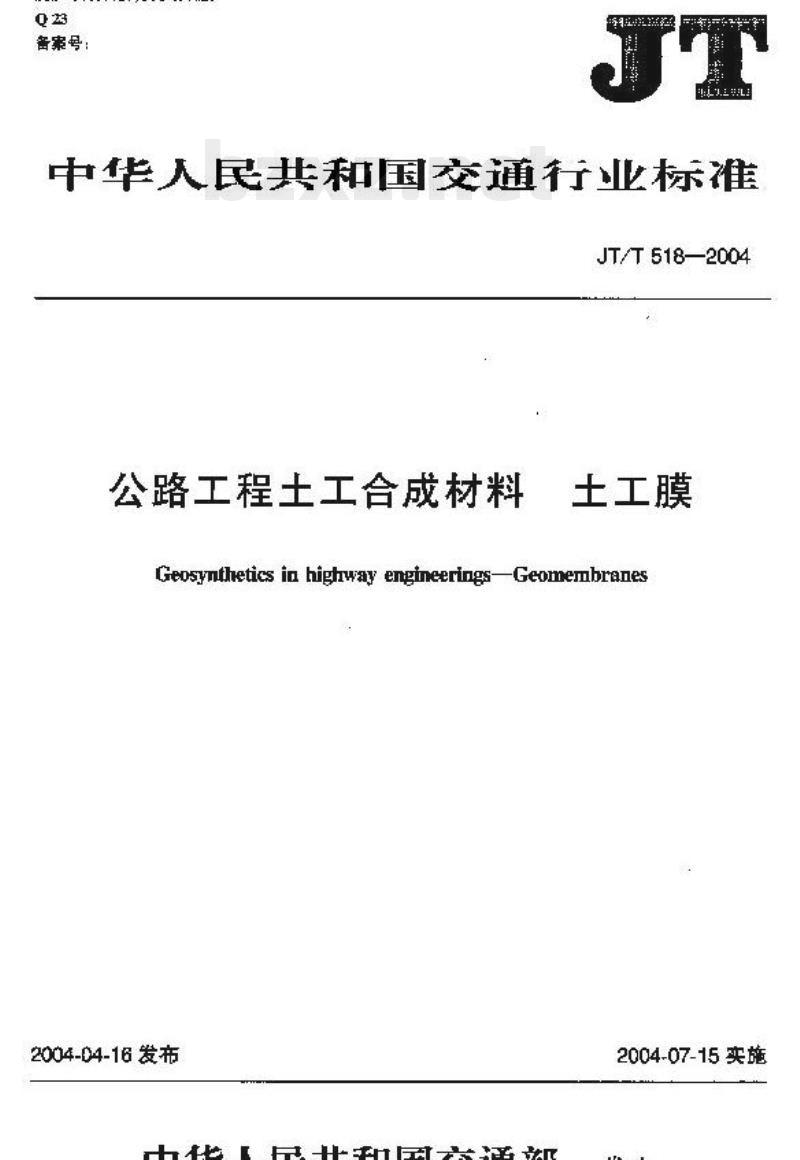

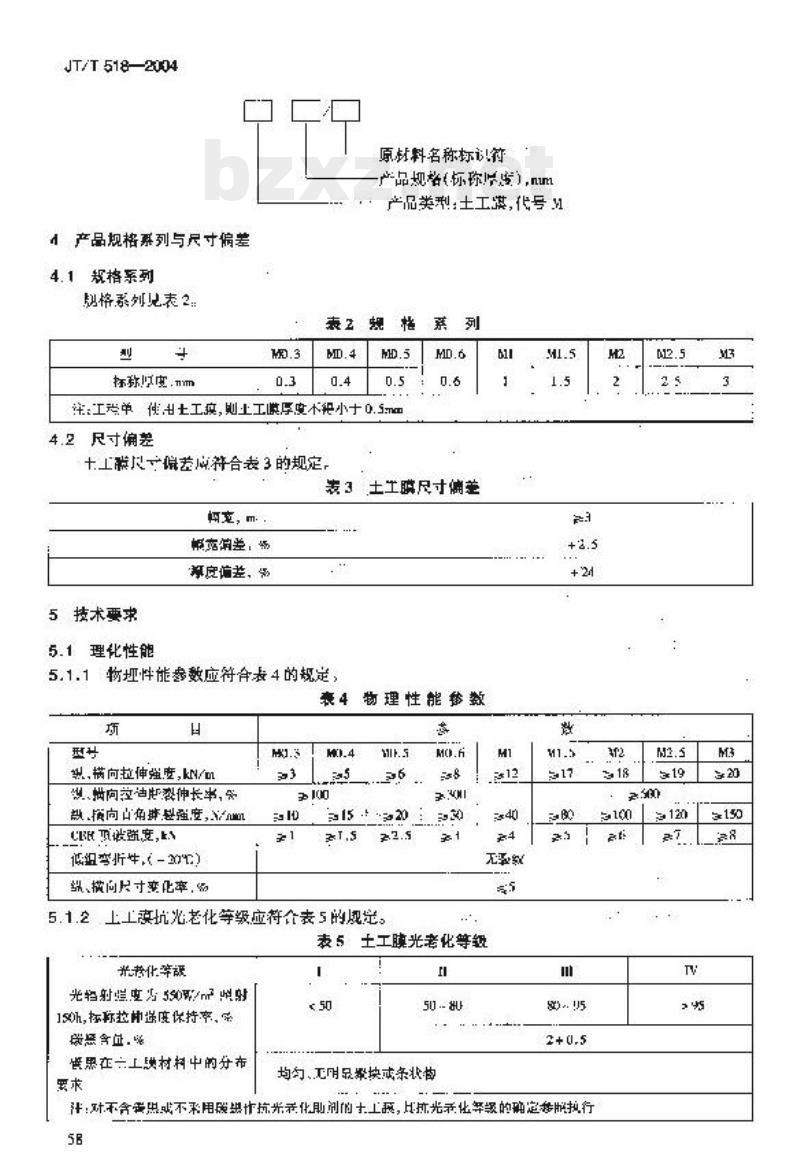

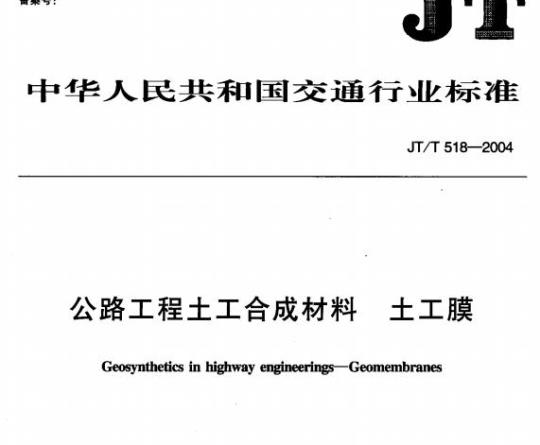

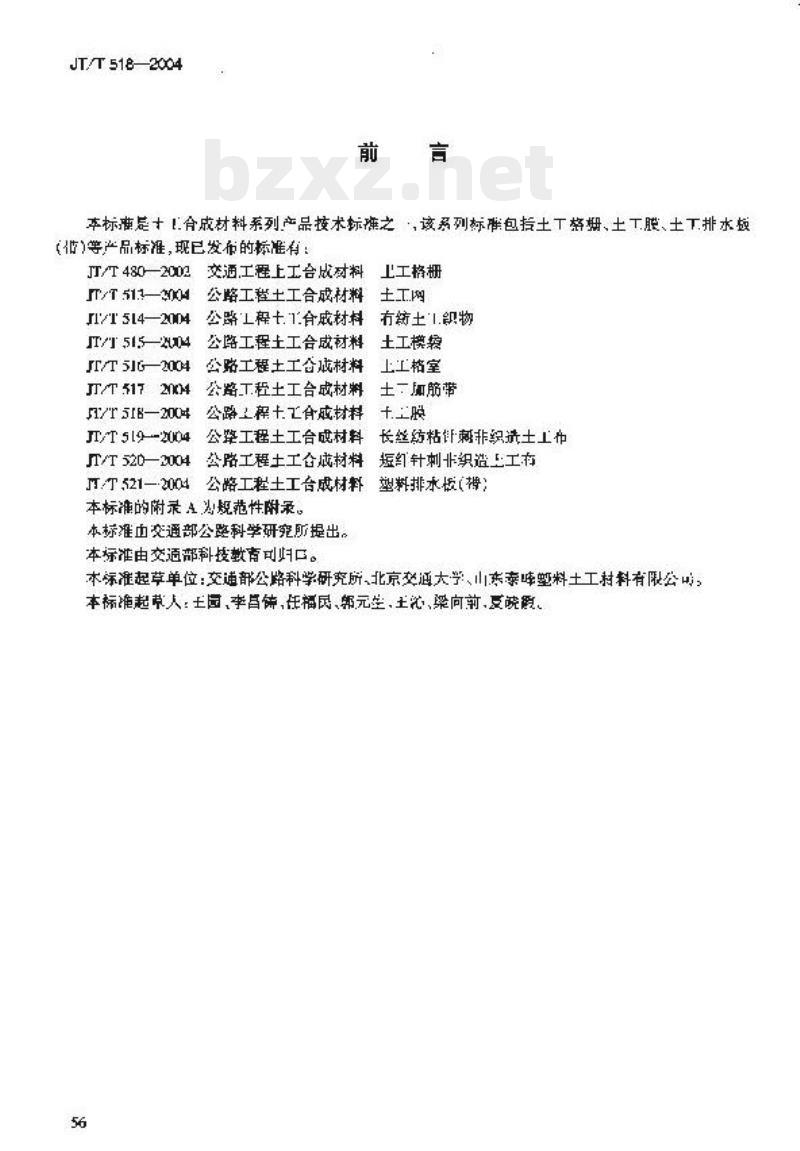

中华人民共和国交通行业标准 JT/T 518—2004 公路工程土工合成材料 土工膜 Geosynthetics in highway engineering--Geomembranes 发布日期：2004-04-16 实施日期：2004-07-15 发布单位：中华人民共和国交通部 前言 本标准是公路工程土工合成材料系列产品标准之一。该系列标准包括土工格栅、土工布、土工排水板、土工膜等产品。目前已发布的标准有：JT/T 480-2001、JT/T 511-2004、JT/T 514-2004、JT/T 515-2004、JT/T 516-2004、JT/T 517-2004、JT/T 518-2004、JT/T 519-2004、JT/T 520-2004、JT/T 521-2004。本标准的附录为规范性附录。 本标准由交通部公路科学研究所提出，由交通部公路科学研究所归口。起草单位为：交通部公路科学研究所、北京交通大学、山东索峰塑料土工材料有限公司。起草人：[由于原文信息破碎，保留关键姓名] 土园、李旨饰、任福民、郭元生、土沁、梁向前、豆晓题。 1 范围 本标准规定了土工膜的分类、规格系列与尺寸偏差、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。本标准适用于公路工程用土工膜。水利、铁路、水利工程用土工膜可参照执行。 2 规范性引用文件 下列文件中的内容通过本标准的引用而成为本标准的组成部分。对于注日期的引用文件，其随后所有的修订内容（不包括勘误的内容）或更新版本不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T 1844.1 塑料薄膜尺寸变化率试验方法 - GB/T 12027 聚乙烯树脂热稳定性的测定 热失重法 - GB/T 13021 土工布鉴别标志 - GB/T 16422.2 塑料实验室光源暴露试验方法 第2部分：氙灯 - QB/T 1130.1 土工合成材料试验规程 - GB/T 17642 土工合成材料非织造复合土工膜 - JT/T 060 公路土工合成材料试验规程 3 产品分类 3.1 代号 3.1.1 土工膜代号为M。 3.1.2 原材料名称代号见表1。 表1 原材料名称代号 - 高密度聚乙烯：HDPE - 低密度聚乙烯：LDPE - 线性低密度聚乙烯：LLDPE - 聚丙烯：PP - 聚氯乙烯：PVC 注：未列出的原材料，其名称代号按 GB/T 1644.1 规定表示。 3.2 型号 型号表示方式： 示例1：厚度为0.5mm的聚丙烯土工膜，型号为：M0.5/PP 示例2：厚度为1.5mm的聚乙烯土工膜，型号为：M1.5/PE 4 产品规格系列与尺寸偏差 4.1 规格系列 规格系列见表2。 表2 产品规格（标称厚度） - M0.3 - M0.4 - M0.5 - M0.6 - M1 - M1.5 - M2 - M2.5 - M3 注：厚度小于0.5mm的土工膜，厚度术语按规格系列执行。 4.2 尺寸偏差 土工膜尺寸偏差符合表3的规定。 表3 土工膜尺寸偏差 [表格内容包含厚度及宽度偏差值] 5 技术要求 5.1 理化性能 5.1.1 物理性能指标应符合表4的规定。 表4 物理性能指标 - 纵向拉伸强度 (kN/m) - 横向拉伸强度 (kN/m) - 纵向撕裂强度 (N) - 横向撕裂强度 (N) - CBR撕裂强度 (N) - 低温弯折性 (-20℃) - 纵、横向尺寸变化率 (%) 5.1.2 土工膜抗光老化等级应符合表5的规定。 表5 土工膜光老化等级 - 光老化等级：50h、150h、500h - 标称拉伸强度保持率 (%)：50%-80%、85%、90% - 要求：分散均匀、无明显缺陷。 5.1.3 土工膜耐静水压力和抗渗性符合表6的规定。 表6 土工膜耐静水压力和抗渗性 - 耐静水压力 (kPa) - 抗渗系数 5.2 外观质量 5.2.1 产品颜色应深浅均匀，无明显污渍。 5.2.2 产品无损伤、光裂、气泡、不粘结、无孔洞、不应有接头、断头和水泡等缺陷。 5.2.3 外观质量还应符合表4规定。 5.3 成品尺寸 土工膜每卷的纵向长度不小于30m，不得有拼段。 6 试验方法 6.1 每项拉伸强度指标的测定按 JT/T 060 的规定进行。 6.2 纵、横向撕裂强度按 QB/T 1130.1 的规定进行。 6.3 低温弯折性的测定按附录A的规定。 6.4 纵、横向尺寸变化率试验按 GB/T 12027 中的规定进行。 6.5 抗光老化拉伸强度保持率测试：光照射试验按 GB/T 1422.2 进行，拉伸强度按 JT/T 050 规定测定。 6.6 黑炭含量的测定按 GB/T 13021 的规定。 6.7 CBR 撕裂强度、抗渗系数的测定按 JT/T 060 的规定。 6.8 耐静水压力试验按 GB/T 17642 的规定。 7 检验规则 产品经检验合格并附有出厂质量检验合格证，方可出厂。 7.1 检验分类 检验分为出厂检验和型式检验。 7.1.1 出厂检验：产品出厂时进行出厂检验。检验项目包括表3和5.2中的各项内容。 7.1.2 型式检验：在以下情况之一时进行：1）正常生产时，每半年进行一次；2）产品停产超过二个月恢复生产时；3）出厂检验结果与上次型式检验有较大差异时。型式检验项目包括5 技术要求中的各项内容。 7.2 组批与抽样 7.2.1 组批：产品以批为单位进行验收。同一牌号的原料、同一配方、同一规格的生产产品为一批。每批数量超过500卷，每500卷作为一个批。 7.2.2 抽样：产品检验以批为单位，从每批产品中随机抽取3件。 7.3 判定规则 7.3.1 外观质量的判定：产品外观质量应符合5.2的规定。 7.3.2 理化检验判定：若5.1.1全部合格，且4.2和3.2中有一项不合格，则判为合格。若5.1.1有项不合格，则应在该批产品中重新抽取数量倍的试样进行复检。若复检全部合格，则该批产品合格；若仍有一项不合格，则判为该批产品不合格。 8 标志、包装、运输和贮存 8.1 标志、包装：标志、包装按 GB/T 14708 的规定。 8.2 运输：运输过程中应妥善装卸，避免与尖锐物品混装，避免剧烈冲击。运输应在遮盖物等防雨、防晒措施下进行。 8.3 贮存：产品不得长期露天存放，应避免长期阳光照射，远离热源，距离应大于5m。保存期不超过12个月。土工膜应包装完好，存放在无腐蚀性气体、无粉尘和通风良好的室内，堆码高度不超过1.5m。 附录A（规范性附录） 低温弯折性试验方法
