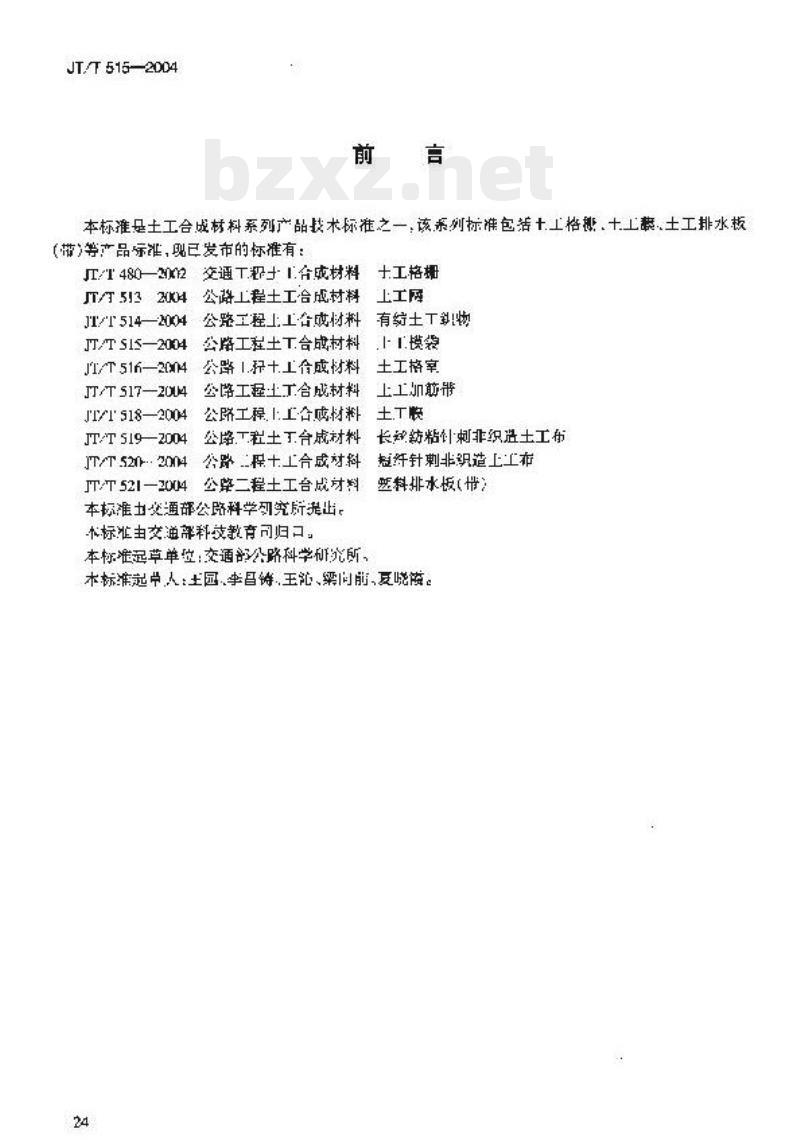

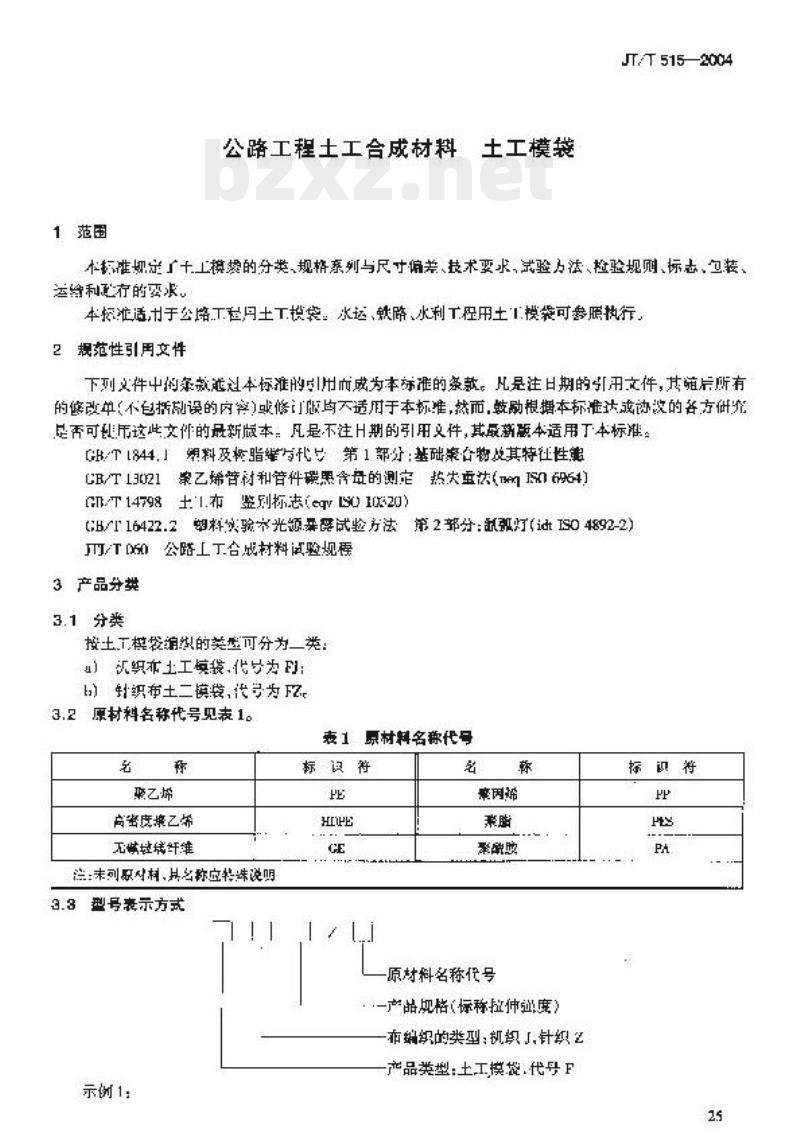

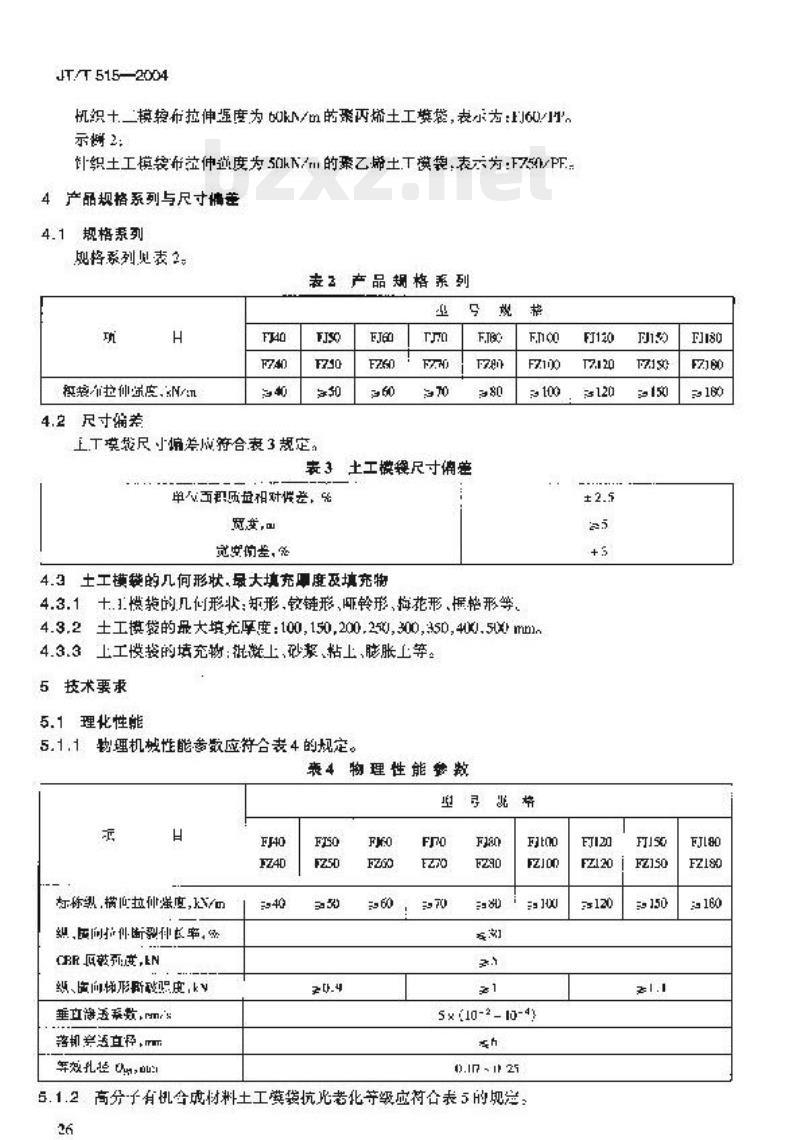

JT/T 515—2004 公路工程土工合成材料 土工模袋 前言 本标准是土工合成材料系列产品技术标准之一，该系列标准包括土工格栅、土工织物、土工排水板（带）等产品标准。已发布的标准有：JT/T 480—2002 公路工程土工合成材料、JT/T 513—2004 公路工程土工格栅、JT/T 514—2004 公路工程土工织物、JT/T 515—2004 公路工程土工模袋等。 本标准由交通部公路科学研究所编制，交通部科技教育司归口。 1 范围 本标准规定了土工模袋的分类、规格系列与尺寸偏差、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。 本标准适用于公路工程土工模袋。水利、灌溉、水利工程用土工模袋可参照执行。 2 规范性引用文件 下列文件中的条款适用于本标准的各项内容。 GB/T 1844.1 塑料及橡胶代号 第1部分：基础聚合物及其特性 GB/T 13021 乙烯管材和管件碳黑含量的测定 热失重法 GB/T 16422.2 塑料实验用仪器 试验方法 第2部分：鼠弧灯 JT/T 060 公路工程土工合成材料试验规程 3 产品分类 3.1 分类 按土工模袋编织的类型可分为二类： a) 机织土工模袋，代号为 F1； b) 非织造土工模袋，代号为 F2。 3.2 原材料名称代号见表1。 表1 原材料名称代号 高密度聚乙烯 PE 高强度聚丙烯 PP (其他未列出的原材料，其名称应特别说明) 3.3 型号表示方式 标识符 + 产品规格（标称拉伸强度）+ 布纳织的类型； 产品类型：土工模袋代号 F 示例：F60/PF4 表示机织聚丙烯土工模袋，标称拉伸强度为 60kN/m。 4 产品规格系列与尺寸偏差 4.1 规格系列见表2。 表2 产品规格系列 (包含 F40、F50、F60、F70、F80、F90、F100、F120 等规格) 4.2 尺寸偏差 土工模袋尺寸偏差应符合表3规定。 表3 土工模袋尺寸偏差 单面线密度相对偏差：±5% 包装重量偏差：±5% 4.3 土工模袋的几何形状、最大填充厚度及填充物 4.3.1 土工模袋的几何形状：矩形、哑铃形、梅花形、圆柱形等。 4.3.2 土工模袋的最大填充厚度：100, 150, 200, 250, 300, 350, 400, 450 mm。 4.3.3 土工模袋的填充物：混凝土、砂、粘土、胀粘土等。 5 技术要求 5.1 理化性能 5.1.1 物理性能参数应符合表4的规定。 表4 物理性能参数 包括：标称纵横拉伸强度、断裂伸长率、CBR顶破强度、垂直透水系数、落锤穿刺直径等。 5.1.2 高分子有机合成材料土工模袋抗光老化等级应符合表5的规定。 表5 土工模袋抗光老化等级 抗光老化等级 | 拉伸强度保持率 | 氧含量 59~80% | $geq$ 85% | 2-0.5% 80~95% | $geq$ 90% | $leq$ 1.5% 注：对于含有或采用微量光老化剂的材料，其抗光老化等级的确定应执行相关标准。 5.2 外观质量 5.2.1 产品颜色均匀，无明显异物。 5.2.2 产品无疵伤，无破裂。 5.2.3 外观质量应符合表6规定。 表6 织物外观质量 (包括线密度、经纬线断裂、织物油污等要求) 6 试验方法 6.1 纵、横向拉伸强度、CBR顶破强度、垂直透水系数和落锤穿刺直径的测试按 JT/T 060 的规定。 6.2 孔径、单位面积质量以及伸长率和抗蠕变指标的测试按 JT/T 060 的规定。 6.3 拉伸强度指标的测试按 JT/T 060（宽条法）规定。 6.4 抗光老化拉伸强度保持率测定按 GB/T 16427.2 进行。 6.5 碳黑含量的测试按 GB/T 13021 的规定。 7 检验规则 7.1 检验分类 检验分为出厂检验和型式检验。 7.1.1 出厂检验：产品出厂时应进行出厂检验，项目包括表3、表4中的各项内容。 7.1.2 型式检验：在下列情况下进行型式检验：1) 结构、材料、工艺有较大改变时；2) 每半年进行一次；3) 产品停产超过三个月重新生产时；4) 出厂检验结果与上次型式检验有较大差异时。 7.2 组批与抽样 7.2.1 组批：以批为单位验收。同一牌号、同一配方、同一规格、同一生产工艺、稳定连续生产的定数量产品为一批，每批不超过500卷，每卷长度 $geq$ 30m。 7.2.2 抽样：检验应从每批产品中随机抽样。 7.3 判定规则 7.3.1 外观质量判定应符合 5.2 规定。 7.3.2 性能检验判定：若 5.1.1 全部合格，而 4.2 和 5.2 中有一项不合格，列为该批不合格；若 5.1.1 中有一项不合格，应对该批进行复检；复检结果作为最终判定依据。 8 标志、包装、运输和贮存 8.1 标志、包装：按 GB/T 14798 的规定。 8.2 运输：装卸运输过程中不得抛掷，避免与尖锐物品混装运输，避免剧烈冲击。应有遮盖等防雨、防晒措施。 8.3 贮存：产品应避光存放，避免日光长期照射，远离热源，距离应大于 15m。产品自生产日期起，保存期为 12 个月。应存放在通风良好、干燥的室内。
