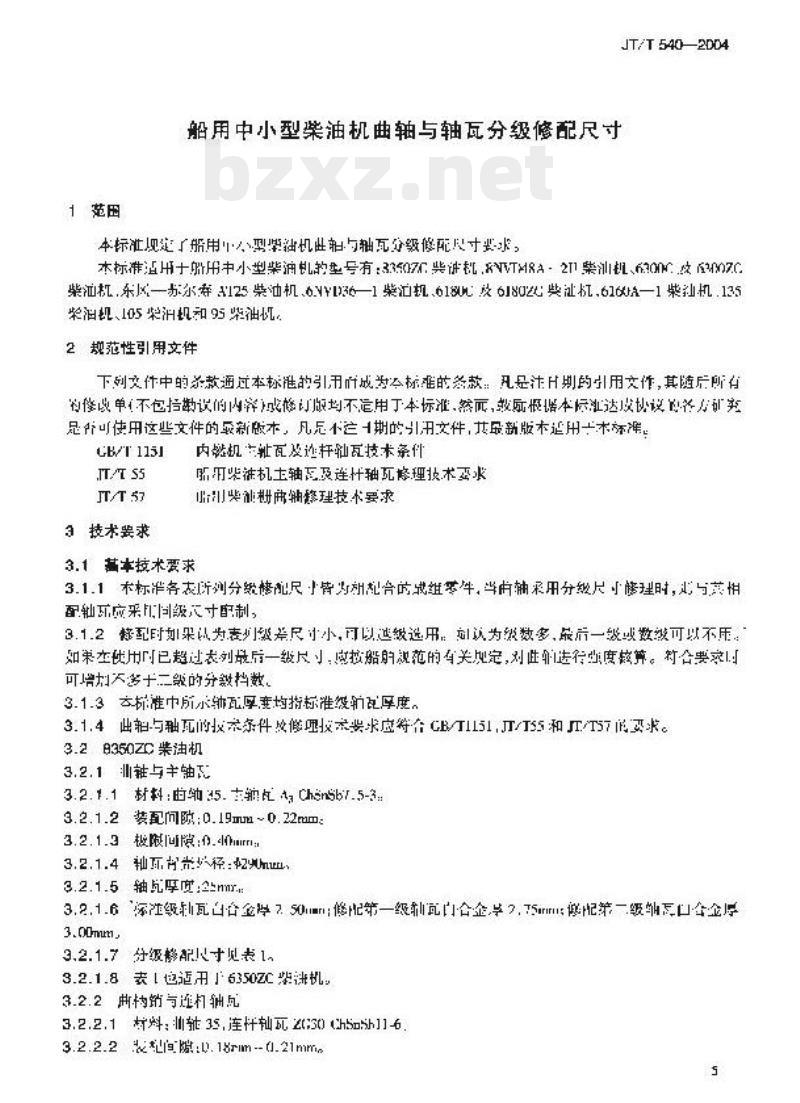

中华人民共和国交通行业标准 JT/T 540—2004 代替 JT/T 4056—1980 船用中小型柴油机曲轴与轴瓦分级修配尺寸 (Graded matching dimension between crankshaft and bearing for medium and small size marine diesel engine) 2004-06-03 发布 中华人民共和国交通部发布 2004-09-01 实施 前言 本标准代替 JT/T 4056—1980《船用中小型柴油机曲轴与轴瓦分级修配尺寸》。 本标准由中国船舶行业标准化技术委员会提出并组织起草。 本标准发布日期：2004-06-03 本标准实施日期：2004-09-01 1 范围 本标准规定了船用中小型柴油机曲轴与轴瓦分级修配尺寸的要求。 JT/T 540—2004 适用的船用中小型柴油机型号有：3350ZC柴油机、T8柴油机、630ZC柴油机、东风—苏尔比3125柴油机、6V36-1柴油机、618改6180柴油机、61-1柴油机、135柴油机、105柴油机和95柴油机。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的必备条款： CB/T 1151 JT/T 55 JT/T 57 3 技术要求 内河船主轴瓦及连杆轴瓦技术条件及船用柴油机曲轴整理技术要求 3.1 基本技术要求 3.1.1 本标准中所划分的分级尺寸均为设计尺寸。当由轴来用分级尺寸可合理时，此与轴瓦应按分级尺寸配合。 3.1.2 修理时如果一级差尺寸不可小，可以过级选用；如果级别较多，最后一级或数级可以不压。如果在用级别已超过表列最后一级尺寸，应按船的规范的有关规定，进行级选进行计算。符合要求则可增加多达十二级的分级。 3.1.3 本标准中所示轴瓦厚度均按标准级记录厚度。 3.1.4 此轴与轴瓦的修理技术要求应符合 CB/T 1151、JT/T 55 和 JT/T 57 要求。 3.2 6350ZC 柴油机 3.2.1 非推与主轴 3.2.1.1 材料：轴用 45# 钢，轴瓦用 Chnsb 7.5-33。 3.2.1.2 装配间隙：0.19mm ~ 0.22mm 3.2.1.3 极限间隙：0.35mm 3.2.1.4 轴颈最小径：240.00mm 3.2.1.5 轴瓦厚度：2mm 3.2.1.6 轴瓦背隙：7.50mm；修配第一级轴瓦合金：275mm；修配第一级轴承：3.00mm 3.2.1.7 分级修配尺寸见表1。 表1 6350ZC 柴油机曲轴与主轴瓦分级修配尺寸表（单位：mm） 设计尺寸：轴径 240.00，主轴瓦内径 239.40 修配级别 1：轴径 239.85，主轴瓦内径 239.40 修配级别 2：轴径 239.40，主轴瓦内径 239.00 3.2.2 曲柄销与连杆轴瓦 3.2.2.1 材料：曲柄 45#，连杆轴瓦 Z30(hnSh) 1-6。 3.2.2.2 装配间隙：0.18mm ~ 0.21mm 3.2.2.3 极限间隙：0.35mm 3.2.2.4 曲柄销背隙：0.35mm 3.2.2.5 分级修配尺寸见表2。 表2 6350ZC 柴油机曲柄销与连杆轴瓦分级修配尺寸表 设计尺寸：轴径 240.00，连杆轴瓦内径 239.50 修配级别 1：轴径 239.85，连杆轴瓦内径 239.50 修配级别 2：轴径 239.50，连杆轴瓦内径 239.00 3.3 NVD48A-2U 柴油机 3.3.1 曲轴与主轴瓦 3.3.1.1 材料：45# 钢 3.3.1.2 装配间隙：0.18mm ~ 0.24mm 3.3.1.3 极限间隙：0.37mm 3.3.1.4 轴颈最小直径：225.60mm 3.3.1.5 主轴瓦内径：224.50mm 3.3.1.6 轴瓦背隙：0.105mm 3.3.1.7 分级修配尺寸见表3。 表3 NVD48A-2U 柴油机曲轴与主轴瓦分级修配尺寸表（单位：mm） 设计尺寸：轴径 225.60，主轴瓦内径 224.50 修配级别 1：轴径 225.50，主轴瓦内径 224.41 修配级别 2：轴径 225.40，主轴瓦内径 224.31 3.3.2 曲柄销与连杆轴瓦 3.3.2.1 材料：曲柄 45#，连杆轴瓦 45# 钢 3.3.2.2 装配间隙：0.18mm ~ 0.24mm 3.3.2.3 极限间隙：0.36mm 3.3.2.4 曲柄销背隙：0.35mm 3.3.2.5 分级修配尺寸见表4。 表4 NVD48A-2U 柴油机曲柄销与连杆轴瓦分级修配尺寸表（单位：mm） 设计尺寸：轴径 215.00，连杆轴瓦内径 214.75 修配级别 1：轴径 214.79，连杆轴瓦内径 214.75 修配级别 2：轴径 214.50，连杆轴瓦内径 214.50 3.4 6350ZC、6300ZC 柴油机 3.4.1 曲轴 3.4.1.1 材料：轴用 62# 钢 3.4.1.2 装配间隙：0.15mm ~ 0.25mm 3.4.1.3 极限间隙：0.40mm 3.4.1.4 轴颈最小直径：215.00mm 3.4.1.5 轴瓦厚度：2mm 3.4.1.6 分级修配尺寸见表5。
