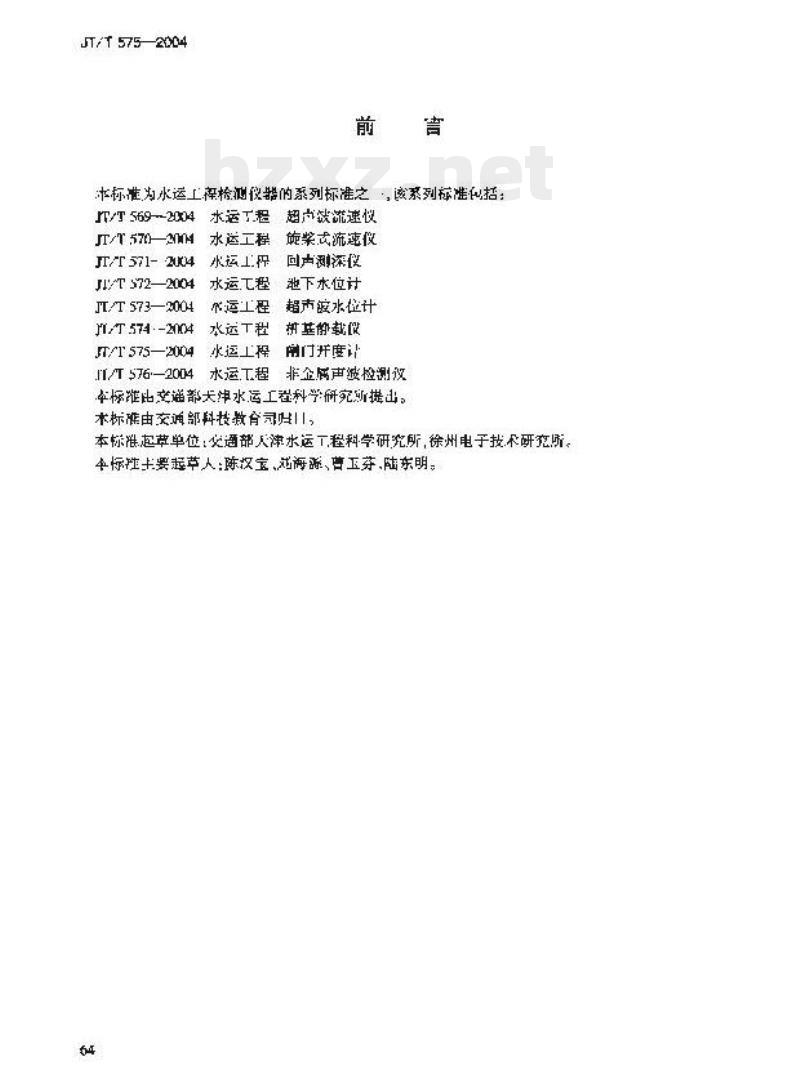

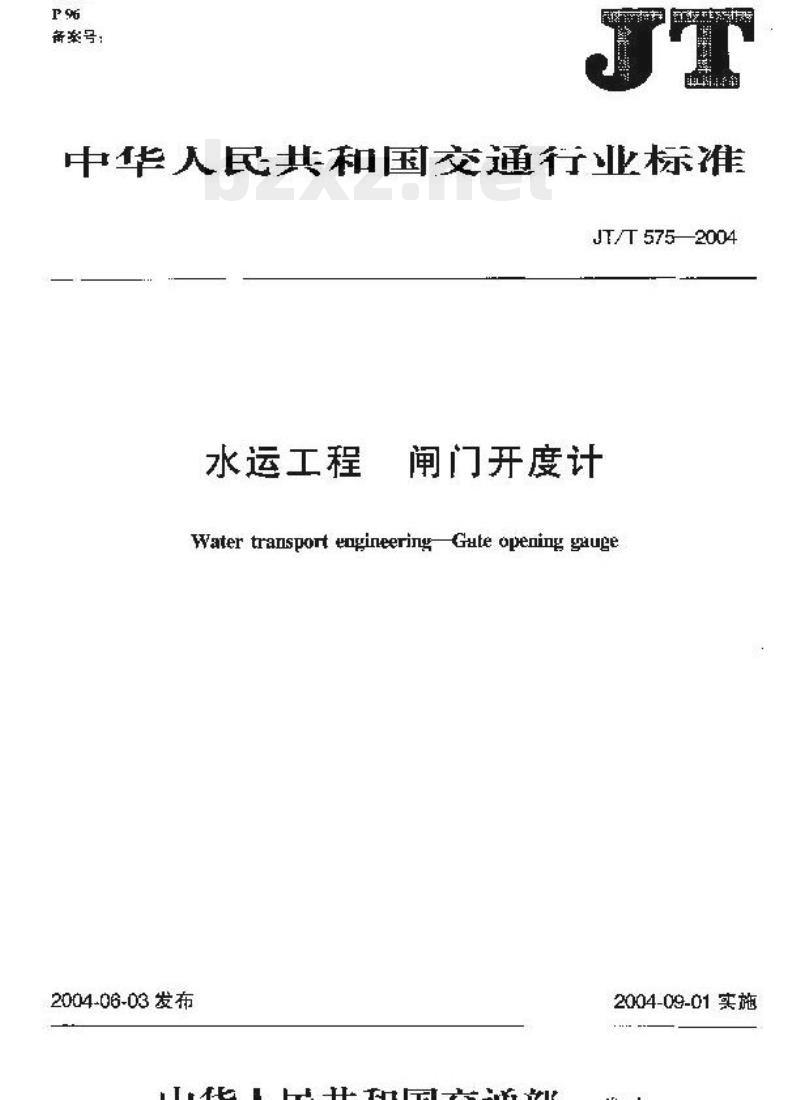

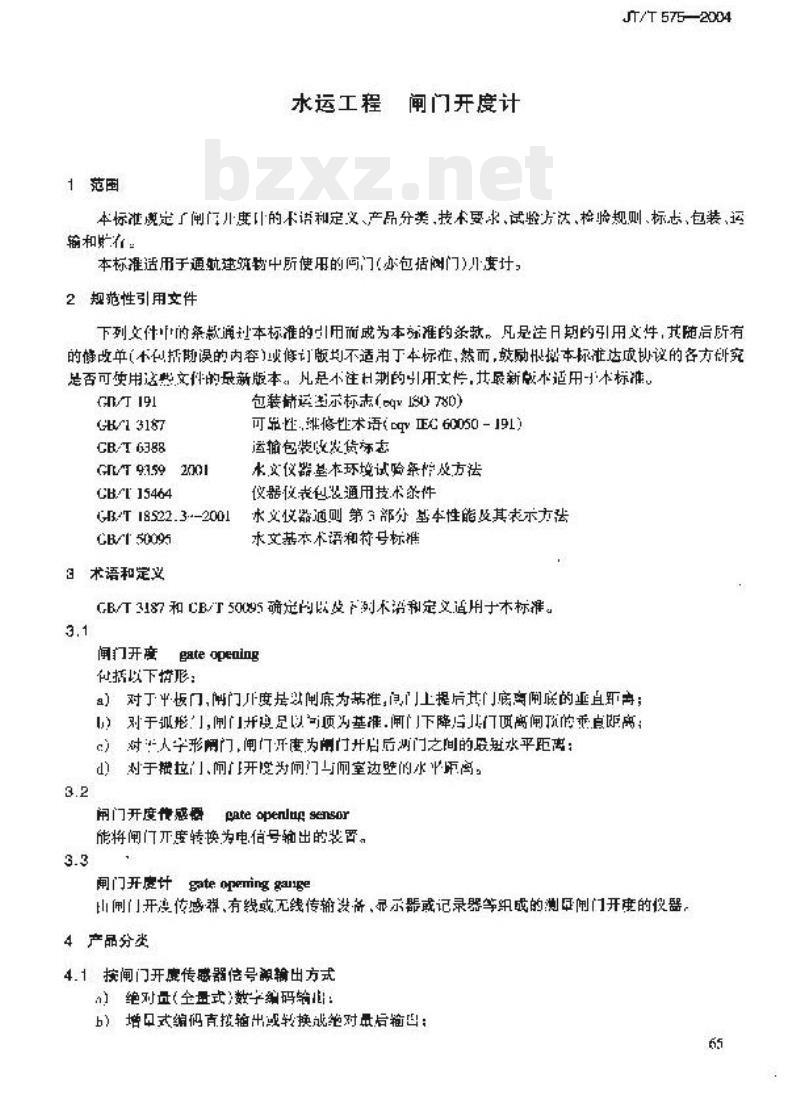

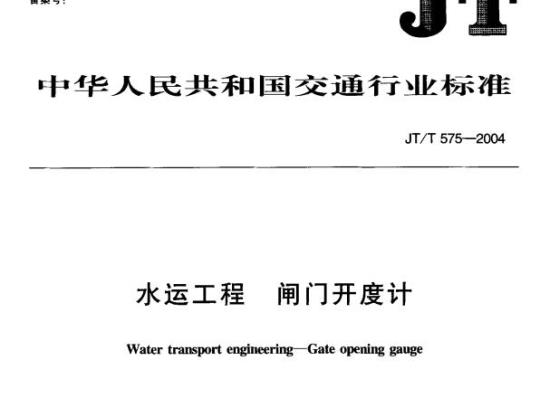

中华人民共和国交通部 JT/T 575—2004 水运工程 闸门开度计 Gate opening gauge 发布日期：2004-06-03 实施日期：2004-09-01 [标准系列介绍] 本标准为水运工程检测仪器的系列标准之一，该系列标准包括： JT/T 569—2004 水运工程... (略) JT/T 570—2004 超声波流速仪 JT/T 571—2004 旅柴式流速仪 JT/T 572—2004 回声测深仪 JT/T 573—2004 池下水位计 JT/T 574—2004 超声波水位计 JT/T 575—2004 闸门开度计 JT/T 576—2004 非金属声波检测仪 1 范围 本标准规定了闸门开度的定义和术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于通航建筑物中所使用的闸门（包括板闸门）开度计。 2 规范性引用文件 下列文件的条款适用于本标准的各项内容。凡是注明日期的引用文件，其随后的所有修订版（不包括错误的内容）均不适用于本标准，然而，鼓励各方考虑是否可以使用这些文件的最新版本。凡是不注明日期的引用文件，则以最新版本为准。 GB/T 3187 GB/T 50695 GB/T 6388 GB/T 18522.3 GB/T 15464 GB/T 9359 3 术语和定义 3.1 闸门开度 (Gate opening) 包括以下情形： a) 对于板闸门，闸门开度是以闸底为基准，闸门上提后其门底离闸底的垂直距离； b) 对于弧形门，闸门开度是以铰链为基准，闸门下降时门底离闸底的垂直距离； c) 对于人字形闸门，闸门开度为闸门开启后两侧闸门之间的水平距离； d) 对于拉板门，门开度为闸门与侧壁之间的水平距离。 3.2 闸门开度传感器 (Gate opening sensor) 能将闸门开度转换为电信号输出的装置。 3.3 闸门开度计 (Gate opening gauge) 由闸门开度传感器、有线或无线传输装置、显示器或记录器等组成的测量闸门开度的仪器。 4 产品分类 4.1 按输出方式分类： a) 绝对量（全量式）； b) 增量式编码输出或转换成绝对量输出； c) 模拟电压输出。 4.2 按传感原理分类： a) 机电式； b) 电子式； c) 光电式。 4.3 按传输方式分类： a) 有线传输； b) 无线传输。 5 技术要求 5.1 基本参数 5.1.1 量程：0m~5m, 0m~10m, 0m~20m, 0m~40m。 5.1.2 分辨率：1mm。 5.1.3 门开度变率：1m, 1m/m, 3cm/m。 5.2 准确度 5.2.1 最大允许误差：$pm 0.1\% \times F \pm 1$ mm。 5.2.2 回差：闸门开度计的回差应小于其最大允许误差。 5.2.3 重复性：闸门开度计的重复性误差应小于其最大允许误差的1/5。 5.3 工作环境条件 5.3.1 工作环境温度：室外 -5 ~ +50℃，室内 10 ~ +45℃。 5.3.2 环境湿度：不大于 95% (相对湿度)。 5.3.3 抗扰度： a) 冲击：不大于 25g； b) 振动：不大于 1mm。 5.3.4 电源： a) 直流电源：电压为 5V~24V，允许偏差为 -15% ~ +20%； b) 交流电源：电压为 230V $\pm 10\%$, 频率为 50Hz $\pm 1\%$。 5.4 功能要求 5.4.1 显示功能：LCD 或 CRT 显示门开度。 5.4.2 换算功能：对于弧形或人字形闸门具有自动换算处理功能。 5.4.3 总线系统功能： 5.4.3.1 对于单个或多个闸门，采用串行总线或并行总线结构，但应使每台闸门开度计均具有选址、选通功能。 5.4.3.2 对于RS-485串行总线，驱动或接收的闸门开度计允许多达32台； 5.4.3.3 对于近距离、高速率传输，可采用并行总线接口，并应考虑数据锁存器及三态缓冲器等功能。 5.4.4 报警功能：对于闸门启闭过程中的门位、上升/下降限位等，应设计必要的报警信号功能，并具有相应的输出接点。 5.5 整机要求 5.5.1 整机结构应合理牢固，便于运输、安装、使用和维修。 5.5.2 闸门开度计的外形设计应满足美观、大方、标志清晰等要求。 5.5.3 关键部件应采用耐腐蚀、耐酸碱、耐磨损的材料制成，并具有防潮、防淋、防振功能。 5.5.4 机械结构部件、电气板块、接口及光学部件应更换方便，工作可靠。 5.5.5 设计应具备防电磁干扰及抗工业环境电磁干扰的能力。 6 试验方法 6.1 试验设备 a) 1m水塔或门位模拟试验专用设备； b) 综合信号测试仪； c) 测试专用装置； d) 电磁屏蔽装置； e) 环境条件专用测试设备。 6.2 试验环境条件 a) 温度：5 $\pm$ 5℃； b) 湿度：不大75%。 6.3 试验程序 6.3.1 量程、分辨率及门开度变率试验。 6.3.2 回差试验：在规定量程范围内，记录同一闸门开度值两次记录的差值。 6.3.3 重复性试验：在规定水位下，连续测量10次并核算重复性误差。 6.3.4 性能试验：通过模拟闸门动作，使用参数测试仪测试各项功能。 6.3.5 电磁干扰试验：测试受试产品在工作状态下的抗电磁干扰能力。 6.3.6 工作环境温度试验：按GB/T 17674要求进行。 6.3.7 工作环境湿度试验：按GB/T 9359要求进行。 6.3.8 盐雾试验：按GB/T 10125要求进行。 6.3.9 振动试验：按GB/T 9359要求进行。 6.3.10 外观检查：应符合5.5.2的要求。 6.3.11 贮存试验：按GB/T 9359要求进行。 7 检验规则 7.1 出厂检验 7.1.1 检验项目见表1。 7.1.2 样件要求：批次生产的产品，出厂前应进行全检。 7.1.3 判定：检验不符合一项要求，则判定为不合格。 7.1.4 处理：对于不合格品可进行返修，返修后重新进行检验。 7.2 型式检验 7.2.1 有下列情况之一时，应进行型式试验： a) 新研制的产品； b) 当设计、材料等有重大变更时； c) 停止生产满一年后的产品。 表1 检验项目 项目 | 依据要求 | 检验方法 ---|---|--- 量程、分辨率、准确度、重复性 | 5.1, 5.1.2, 5.2.1, 5.2.3 | 6.3.1, 6.3.3 性能功能 | 5.4 | 6.3.4 电磁抗干扰 | 5.5.5 | 6.3.5 环境适应性 | 5.3 | 6.3.6, 6.3.7, 6.3.8, 6.3.9 外观、标志、包装 | 5.5.2 | 6.3.10
