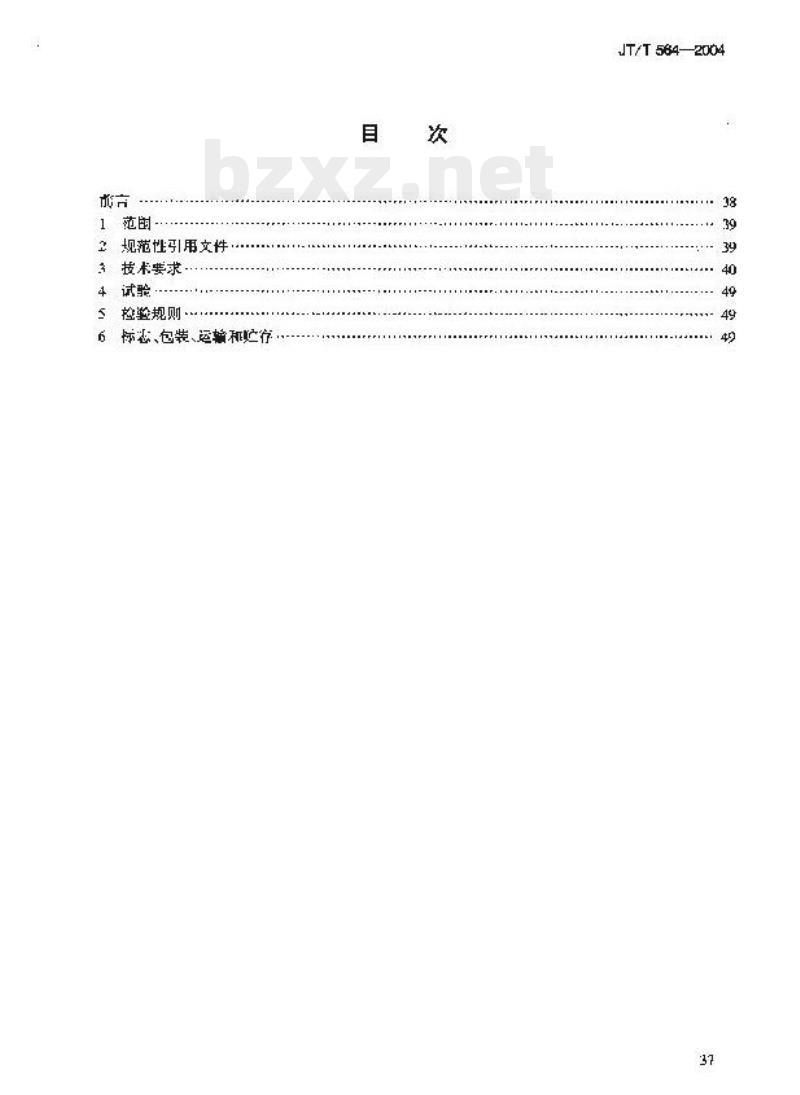

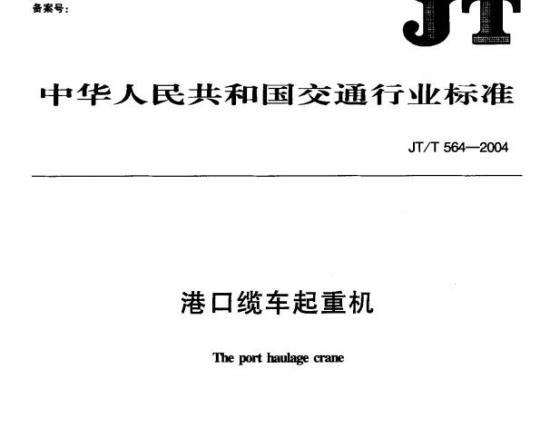

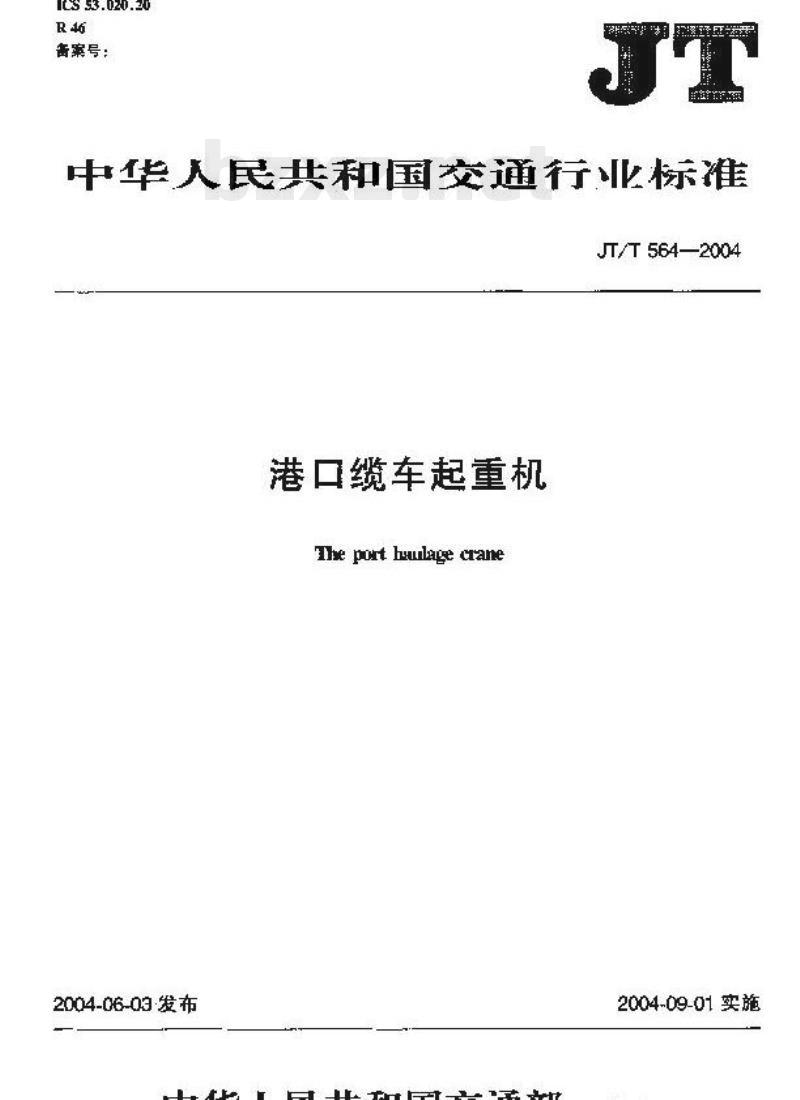

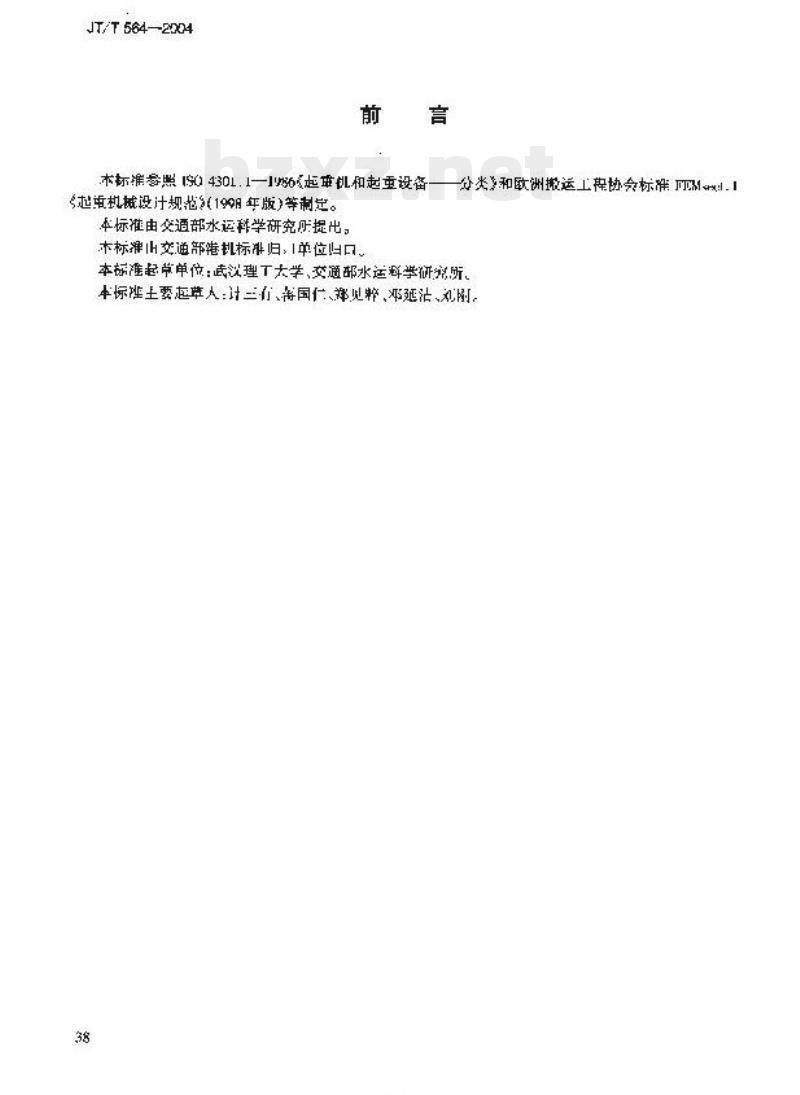

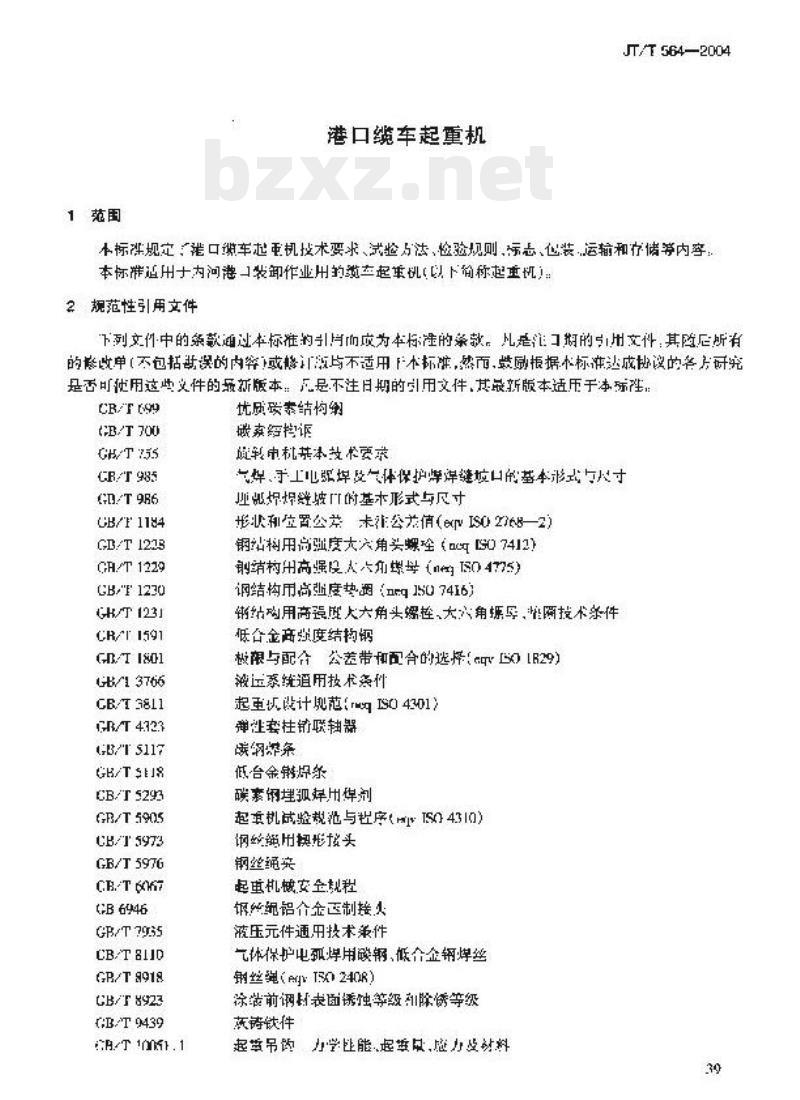

中华人民共和国交通行业标准 JT/T 564—2004 港口缆车起重机 2004-06-03 发布 2004-09-01 实施 中华人民共和国交通部 目录 1 范围 2 规范性引用文件 3 技术要求 4 试验 5 控制规则 6 标志、包装、运输和贮存 前言 本标准参照 ISO 4301.1—1986《起重机和起重设备—分类》和欧洲搬运工程协会标准 FEM 4.1《起重机械设计规范（1991年版）》等制定。本标准由交通部水路运输学习研究所提出，由交通部港机标准归口单位归口。本标准起草单位：武汉理工大学、交通部水路运输研究所。本标准主要起草人：计三行、邓国仁、郑建勋、邓延沾、刘刚。 1 范围 本标准规定了港口缆车起重机的技术要求、结构与方法、检验规则、标志、包装、运输和贮存等内容。本标准适用于内河港口装卸作业用的缆车起重机（以下简称起重机）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而应为本标准的条款，凡是有效期内的引用文件，其随后的所有修改（不包括错误的内容或已失效的版本）均不适用于本标准。对于不适用本标准的协议，应根据研究确定是否可以使用这些文件的最新版本。对于不注明日期的引用文件，其最新版本适用于本标准。 (引用文件包括：CR/T 699, B/T 700, GH/T 755, CR/T 985, GD/T 9R6, GB/T 1184, GB/T 1218, GH/T 1229, GB/T 1230, GH/T 1231, CR/T 1591, GB/T 1801, GB/T 3766, GB/T 3811, GB/T 4323, GB/T 117, GH/T 558, GB/T 5293, GB/T 5905, GB/T 5973, GB/T 5976, GB/T 6946, GB/T 7935, GB/T 8113, GB/T 8918, GB/T 8923, GB/T 9439 等) 3 技术要求 3.1 基本参数 3.1.1 起重量系列 表 1 起重量参数系列（略） 3.1.2 起重机的工作幅度、起升高度、工作速度等参数可根据装卸作业的要求按照 JT/T 5036.1 和 JT/T 5036.2 确定。 3.1.3 主要性能参数允许偏差为： a) 起升速度为公称值的 ±5%； b) 变速速度为公称值的 +10%； c) 回转速度为公称值的 ±10%； d) 运行速度为公称值的 ±5%； e) 起升范围为公称值的 ±5%； f) 扫幅为公称值的 ±1.5°； g) 回转半径为公称值的 ±2%； h) 当起重机轨距公称值不大于10.5m时，轨距偏差为 ±4mm；当起重机公称值大于10.5m时，其偏差为 ±8mm。 3.2 工作级别及环境条件 3.2.1 工作级别 表 2 起重机的工作级别（略） 3.2.2 起重机使用电源为三相交流电，频率 50Hz，电压 380V。电动机电气设备电压波动上限为额定电压的 +10%，下限为额定电压的 -15%（尖峰电流时），其中起重机的内部电压损失应符合 GB/T 311 的规定。 3.2.3 缆车起重机逆行轨道的安装应符合 JT/T 567 的规定。 3.2.4 工作环境 a) 环境温度：-25~45℃； b) 工作风压：设计风压 Pa 应满足相关规定；非工作计算风压 Pa 应满足相关规定。 3.3 材料 3.3.1 用于制造起重机的材料应具有出厂合格证书。对结构件材料应进行抽样化验和试验，其化学成分和力学性能应符合相应标准的规定。 3.3.2 金属构件的材质：对碳素结构钢应符合 GB/T 700 的规定；对低合金结构钢应符合 GB/T 1596 的规定。 3.3.3 关键材料要求： - 焊接件应不低于 GB/T 700 中的 Q235； - 铸件应不低于 GB/T 11352 中的 ZG23U-450； - 钢丝绳（0.240R）应符合相应标准； - 滑轮材料：轧制件不低于 GB/T 699 中的 Q235；当起重机作业级别为 A7 时，不低于 GB/T 35 等级； - 钩环件应不低于 GB/T 11352 中的 Q335-570； - 齿轮、滑轮材料应不低于 GB/T 699 中的 45 钢。
