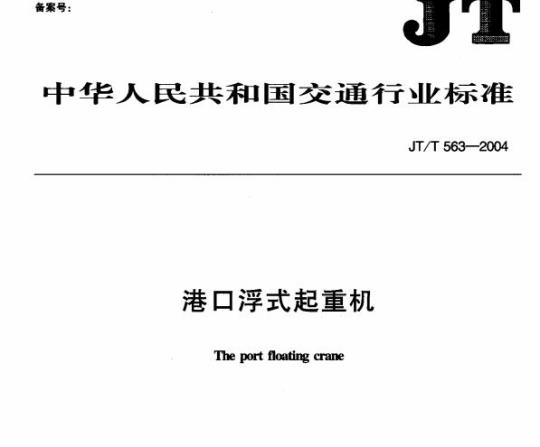

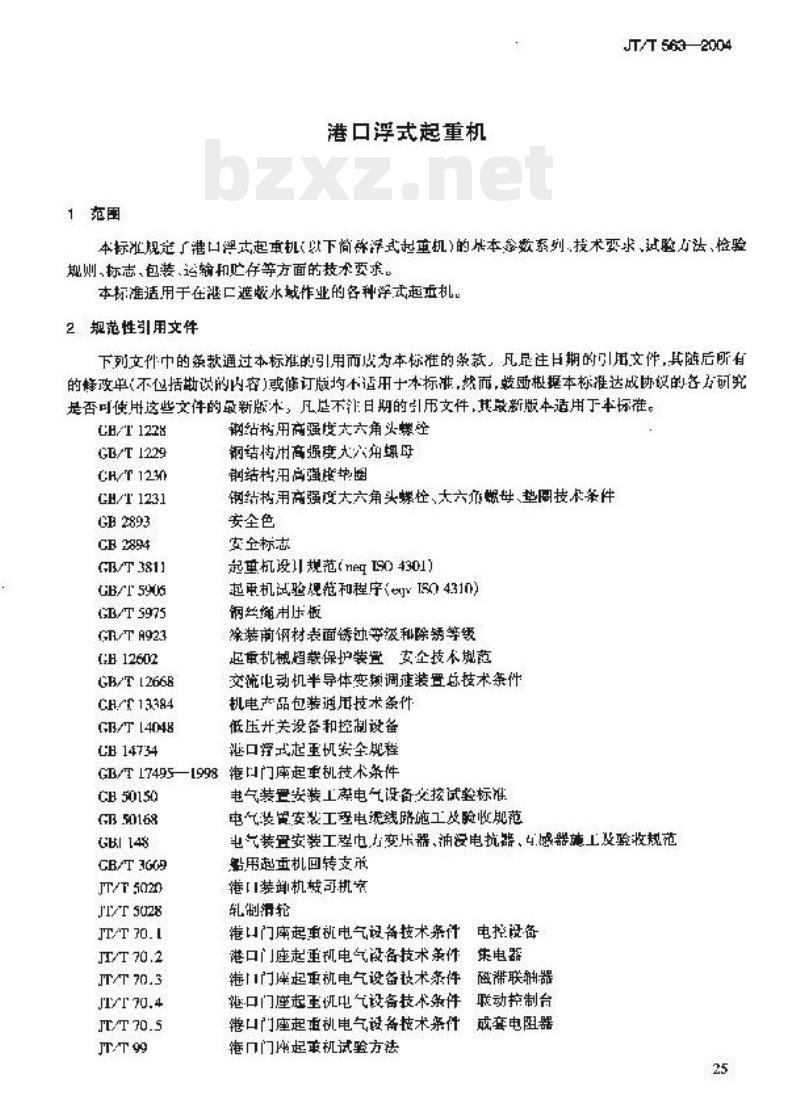

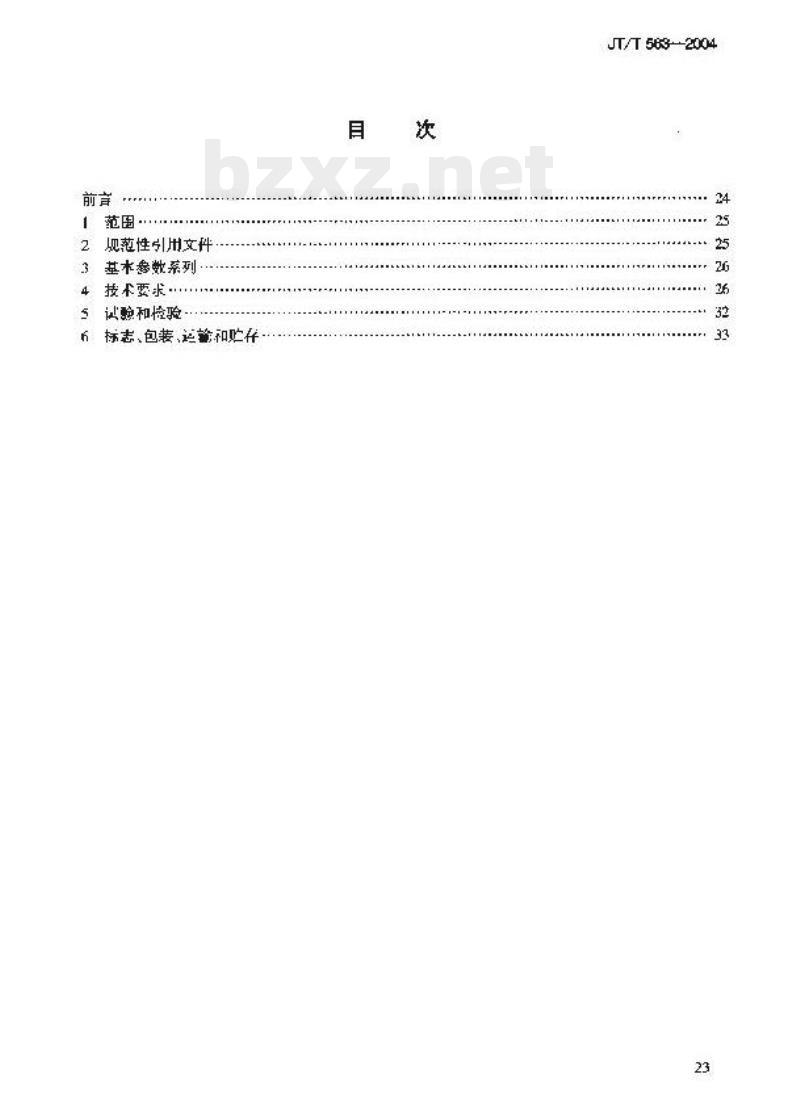

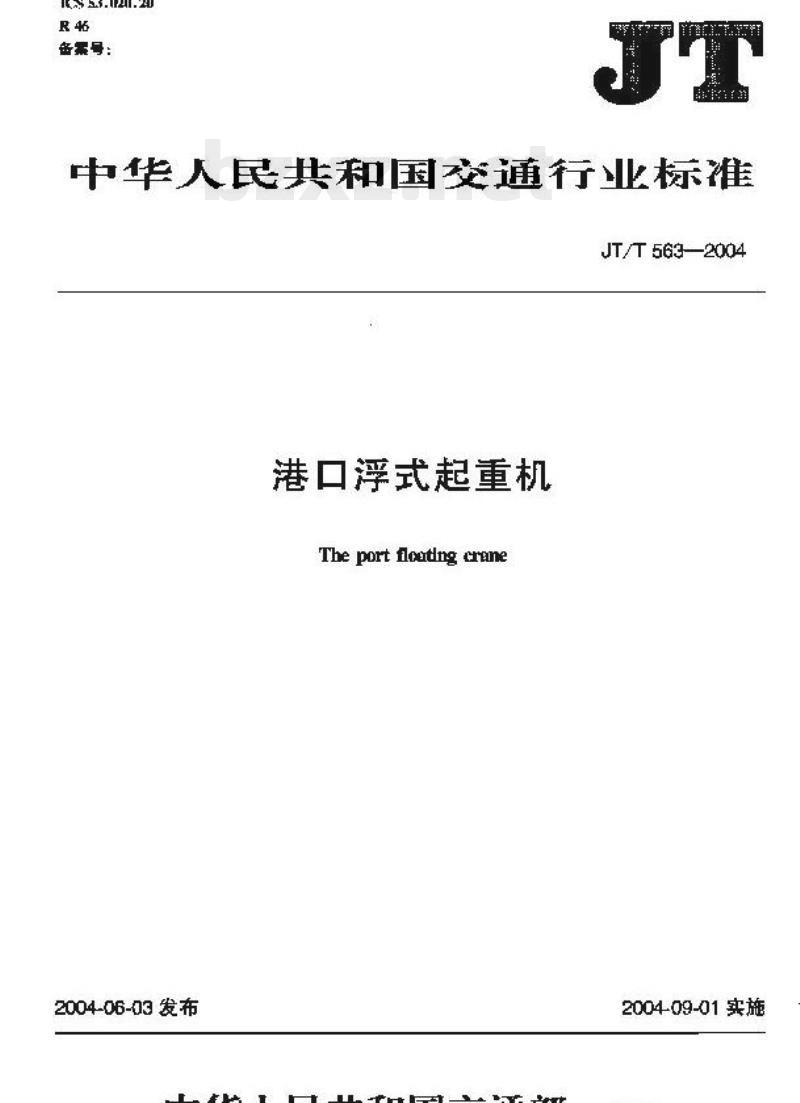

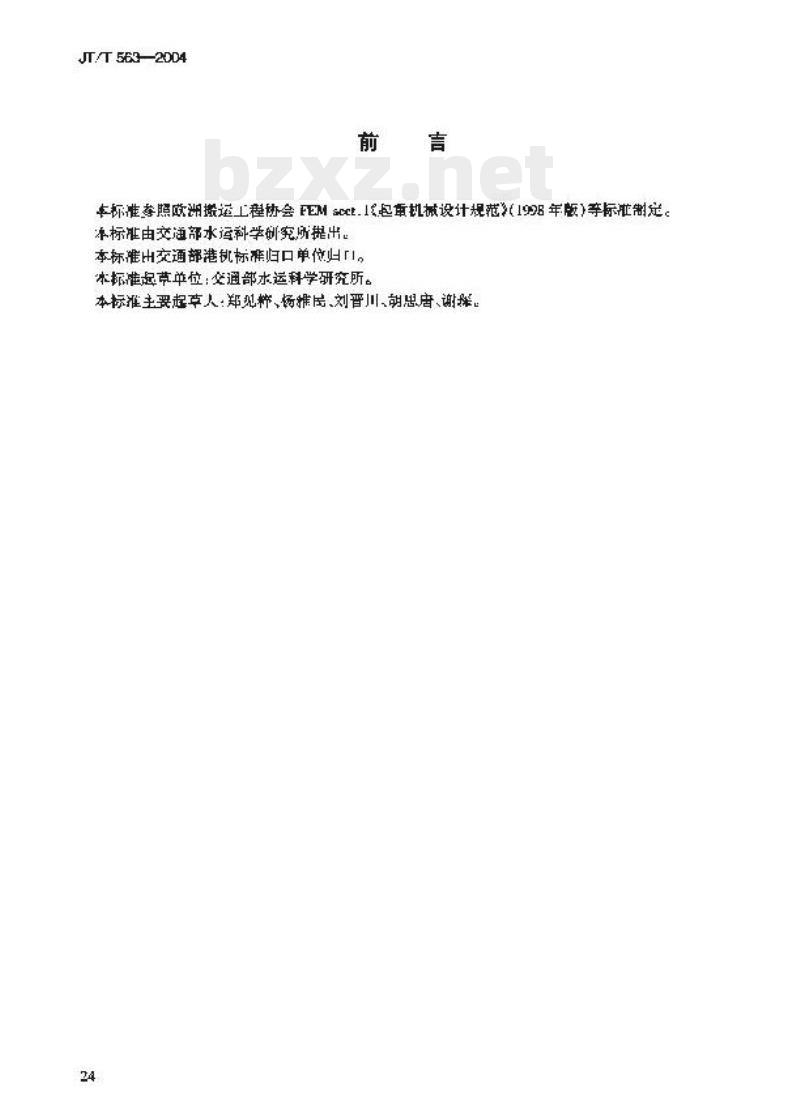

中华人民共和国交通行业标准 JT/T 563—2004 港口浮式起重机 The port floating crane 2004-06-03 发布 2004-09-01 实施 中华人民共和国交通部 前言 本标准参照《欧洲搬运工程协会 FEM 55-15 起重机械设计规范》（1998年版）等标准制定。本标准由交通部水运科学研究所提出，由交通部港机标准归口单位起草。本标准主要起草人：郑见粹、杨推居、刘晋川、赵思唐、谢探。 目录 1 范围 2 规范性引用文件 3 基本参数系列 4 技术要求 5 试验和检验 6 标志、包装、运输和贮存 1 范围 本标准规定了港口浮式起重机（以下简称浮式起重机）的基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的技术要求。本标准适用于在港口装卸水运作业的各种浮式起重机。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的，以所引用的文件版本为准；凡是不注日期的引用文件，其最新版本适用于本标准。 包括：GB/T 1228、GB/T 1229、GB/T 1231、GB/T 2893、GB/T 2894、GB/T 3811、GB/T 5905、GB/T 5975、GB/T 923、GB/T 12602、GB/T 12668、GB/T 13384、GB/T 14048、GB/T 14734、GB/T 17495、GB 50150、GB 50168、GB/T 3669、JT/T 5020、JT/T 5028、JT/T 70.1、JT/T 70.2、JT/T 70.3、JT/T 70.4、JT/T 70.5、JT/T 99等。 3 基本参数系列 表1 港口浮式起重机基本参数系列 - 额定起重力 (t): 3, 5, 10, 16, 25, 32, 40, 63, 80, 100, 160, 200, 320, 400 - 变幅幅度 (m): 5, 6.5, 7, 10, 11, 15, 16, 18, 21, 25, 28, 31, 32, 40, 41, 50, 51, 61, 70 - 起升幅度 (m): 2.5, 5, 7, 14, 15, 16, 20, 25, 32, 40, 50, 60, 70, 80 - 起升高度 (m): [见技术参数详情] - 下钩深度 (m): [见技术参数详情] - 回转速度 (min⁻¹): [见技术参数详情] 4 技术要求 4.1 图样与文件 浮式起重机应按规定程序审批的图样和技术文件进行制造、安装。浮式起重机的图纸和技术文件除符合本标准外，还应按船舶及海上设施起重设备规范规定的程序和内容报送船舶检验部门审查批准并备查。 4.2 工作级别和环境条件 4.2.1 浮式起重机工作级别和机构工作级别见表2。 4.2.2 工作环境温度为 -25℃ ～ +45℃。工作环境最大相对湿度不大于 95%，可有露盐雾。 4.2.3 浮式起重机工作时的最大瞬时风速可取为 20m/s，放置状态下的最大风速可取为 55m/s。 4.2.4 浮式起重机工作时，最大静横倾角不超过 2°，最大静纵倾角不超过 2°；非工作状态或发生事故（重物突然移动）时，最大动横倾角不超过甲板倾角和船体纵倾角。 4.2.5 浮式起重机在非工作状态、海港码头的浮式起重机及其附属设备和结构应能承受船在风浪中的运动荷载，符合《船舶及海上设施起重设备规范》中3.2.11的规定。 4.3 主要性能参数允许偏差 4.3.1 变幅幅度（最大幅度与小幅度）为公称值的 ±1%。 4.3.2 起升幅度（起升高度和下降深度）为公称值的 ±1%。 4.3.3 起升速度（满载、稳定速度）为公称值的 ±5%。 4.3.4 变幅速度（空载、变幅速度）为公称值的 ±5%。 4.3.5 回转速度（满载、稳定速度）为公称值的 ±5%。 4.4 结构 4.4.1 材料：材料应符合 GB/T 17495—1998 规定，重要结构件材料的选用应符合标准要求。 4.4.2 焊接：焊条要求应符合 GB/T 17495—1998 规定。 4.4.3 高强度螺栓连接：符合 GB/T 1228/1231 规定。 4.4.4 结构件制造允许偏差：应符合 GB/T 17495—1998 规定。 4.4.5 结构件材料的表面预处理应符合 GB/T 17495—1998 规定。 4.4.6 铰接用螺栓应符合 GB/T 17495—1998 规定。 4.4.7 浮式起重机基座：浮式起重机本体须与甲板、底板等进行固定，采用其他支撑结构须经船级部门认可。基座材料须符合相关标准规定。 4.5 主要部件 4.5.1 钢丝绳及接头：钢丝绳应采用经船舶部门认可的制造厂的产品，采用其他厂家产品须经船舶部门同意。厂家应出具钢丝绳质量检验报告。严禁将钢丝绳编接长使用。
