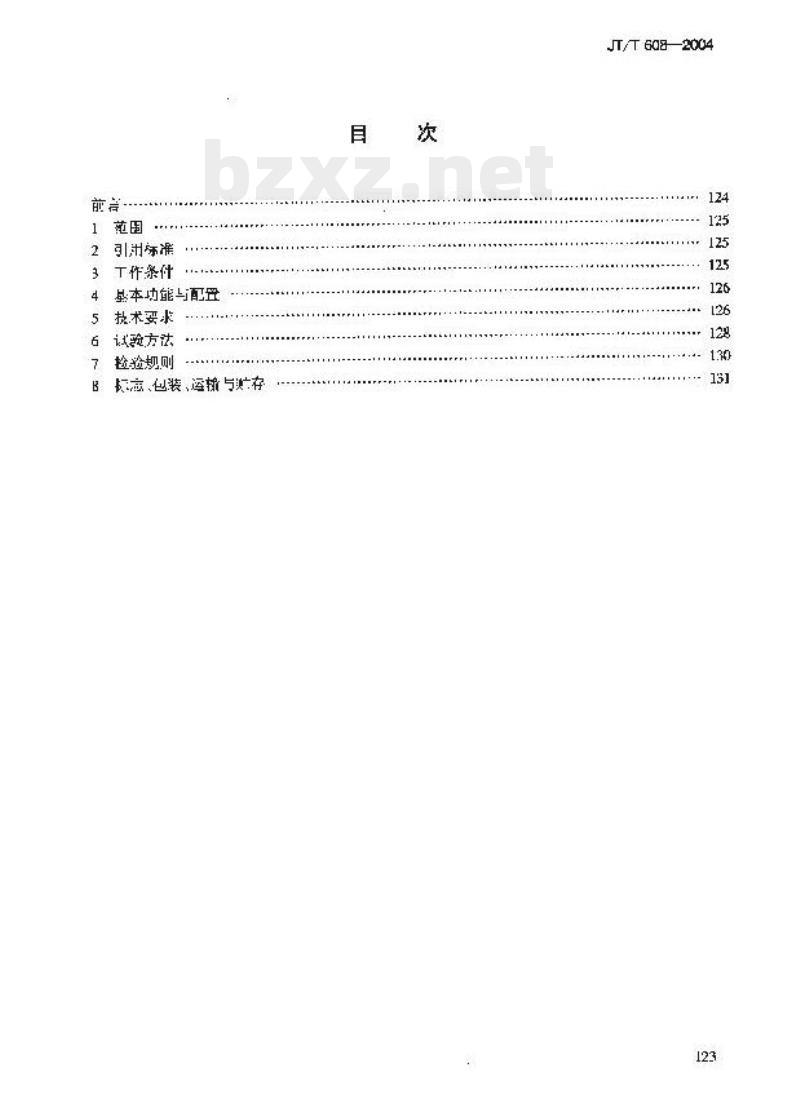

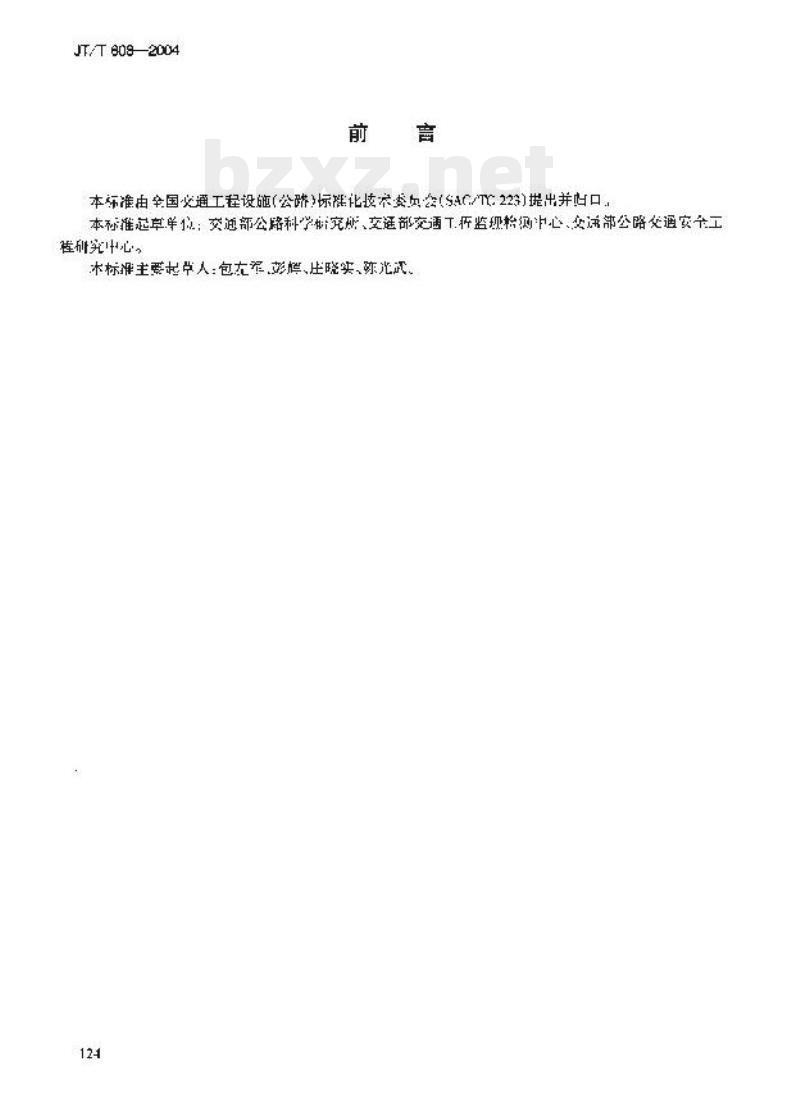

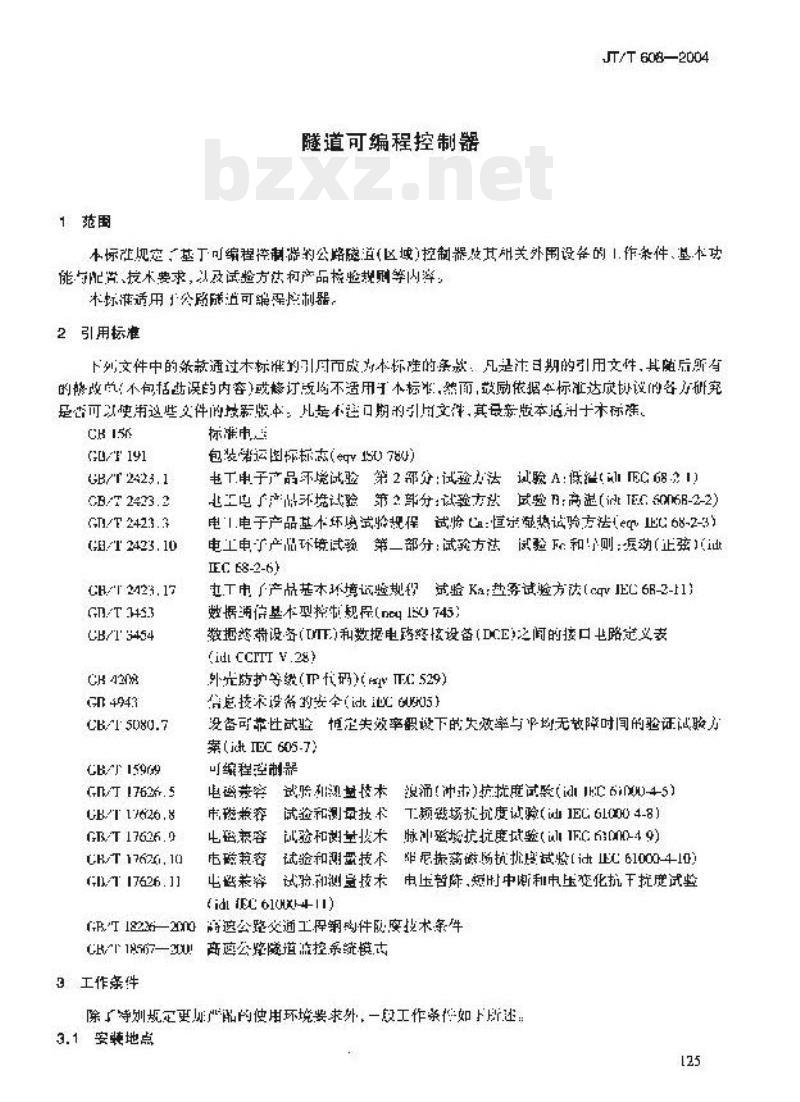

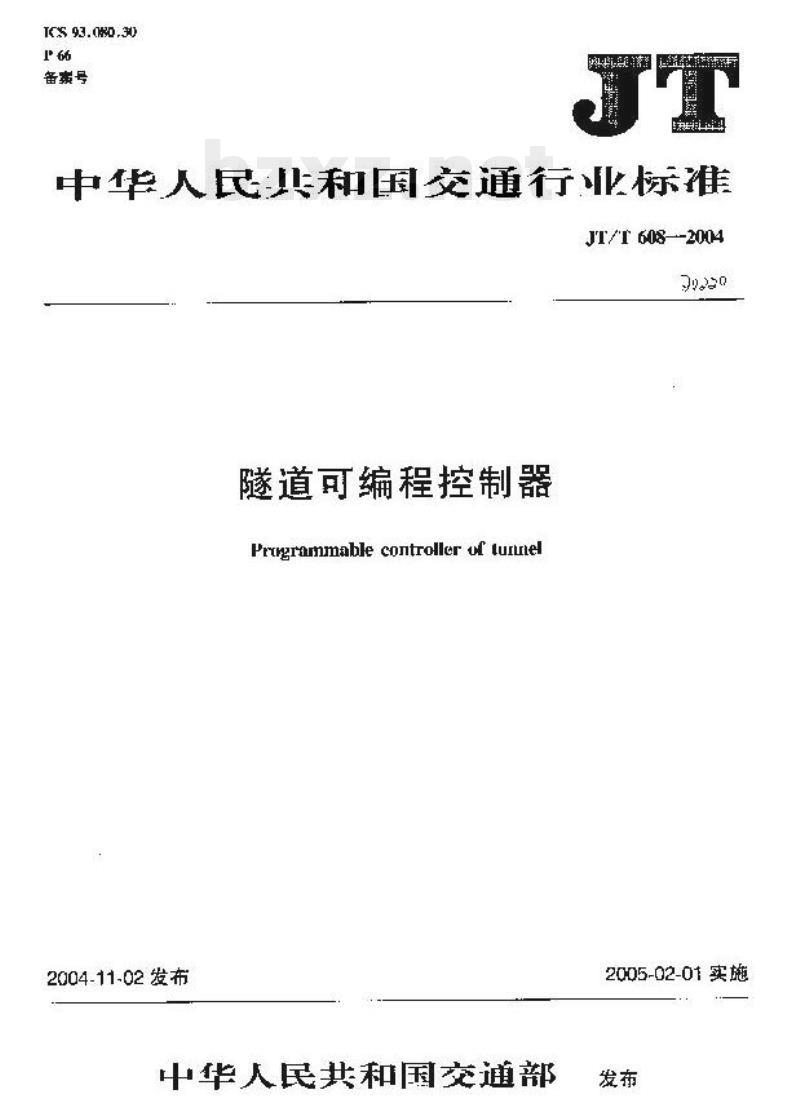

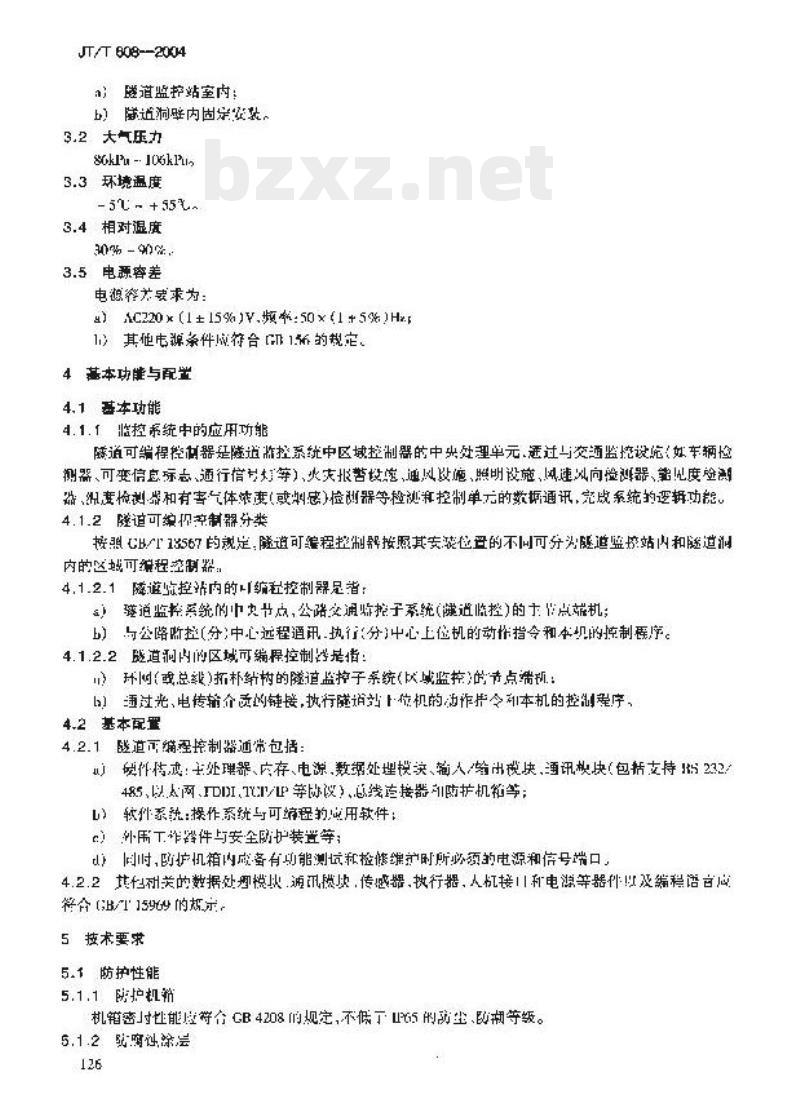

中华人民共和国交通运输行业标准 JT/T 608—2004 隧道可编程控制器 Programmable controller of tunnel 2004-11-02 发布 中华人民共和国交通部 2005-02-01 实施 【目录】 1 范围 2 引用标准 3 工作条件 4 基本功能与配置 5 技术要求 6 试验方法 7 检验规则 8 贮存、包装、运输与存放 本标准由全国公路工程设施（公路）标准化技术委员会（SAC/TC 223）提出并归口。 起草单位：交通运输部公路科学研究中心、交通运输部交通工程设计质量监督检测中心、交通运输部公路交通安全工程研究中心。 主要起草人：包在军、彭模、生晓实、陈光武等。 1 范围 本标准规定了隧道可编程控制器的公路隧道（区域）控制器及其相关外围设备的输入/输出、功能与配置、技术要求，以及试验方法和产品检验规则等内容，适用于公路隧道可编程控制器。 2 引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是标注日期的引用文件，其随后的所有内容，不包括其错误的内容或修订版本均不适用本标准，然而，鼓励依据本标准修订的各方研究及采用可以使用这些文件的最新版本：凡是无日期的引用文件，其最新版本适用于本标准。 GB/T 2423.1 GB/T 2423.2 GB/T 2423.3 GB/T 2423.10 GB/T 2423.17 GB/T 45 GB/T 3454 GB/T 4308 GB/T 4943 GB/T 5080.7 GB/T 15969 GB/T 17636.5 GB/T 17626.8 GB/T 17626.0 GB/T 17626.10 GB/T 17626.1 GB/T 18226 GB/T 18567 3 工作条件 除公路隧道环境等规定更严苛的使用环境要求外，一段工作条件应满足如下要求： 3.1 安装地点 a) 隧道监控站室内； b) 隧道洞壁内固定安装。 3.2 大气压力：86kPa ~ 106kPa 3.3 环境温度：-5℃ ~ +55℃ 3.4 相对湿度：0% ~ 95% 3.5 电源容差 电源电压要求为： a) AC 220V ± 15%，频率：50Hz ± 1%； b) 其他电源条件应符合本标准规定。 4 基本功能与配置 4.1 基本功能 4.1.1 控制系统中的应用功能 隧道可编程控制器是隧道监控系统中区域控制器的核心处理单元。通过与交通监控设施（如车辆检测器、可变信息标志、通行信号灯等）、通风设施、照明设施、风向检测器、温湿度检测器和有害气体检测器（或传感器）进行数据通讯，完成系统的逻辑功能。 4.1.2 隧道可编程控制器分类 按照 GB/T 13567 的规定，隧道可编程控制器按照其安装环境可分为：隧道监控站内控制器和隧道洞内的区域可编程控制器。 4.1.2.1 隧道监控站内的控制器是指： a) 隧道监控系统的中心节点，公路交通控制子系统（隧道监控）的运行点； b) 与公路监控（分中心）远程通讯执行分中心上位机的动作指令和本机的控制程序。 4.1.2.2 隧道洞内的区域可编程控制器是指： a) 环回或树状拓扑结构的隧道监控子系统（终端或监控的点端）； b) 通过光、电传输介质的连接，执行隧道站位机的动作指令和本机的控制程序。 4.2 基本配置 4.2.1 隧道可编程控制器通常包括： a) 硬件部分：主处理器、内存、电源、数据处理模块、输入/输出模块、通讯模块（包括支持 RS-232/485、以太网、DNP3、VDSL 等）、总线连接器、防护机箱等； b) 软件系统：操作系统及可编程软件； c) 其他外用工作器件与安全防护装置等。 在机箱内应备有能抗电磁干扰和检修维护时所必须的电源和信号端口。 4.2.2 其所提供的输入/输出模块、传感器、按钮、人机界面和电源等器件以及终端应符合 GB/T 15969 的规定。 5 技术要求 5.1 防护性能 5.1.1 防护机箱 机箱防护等级应符合 IP55 等级。 5.1.2 涂层 机箱所采用的涂层应符合以下要求： a) 机箱外壳应采用不小于 1.5mm 厚度的冷轧板或同等强度的户外型材料； b) 有机涂层厚度应不小于 0.076mm； c) 镀锌层厚度应不小于 72μm； d) 镀铝锌涂层厚度应不小于 44μm； e) 机箱其他组件的相关要求应符合 GB/T 18226 的规定。 5.2 结构稳定性 安装在隧道洞内的机箱，其重心在工作及检修状态下不应倾倒。 5.3 机械强度 5.3.1 结构稳定性 机箱外壳在承受外力时，箱体表面不应出现损伤、裂纹、划痕和掉屑等现象。 5.3.2 耐机械冲击力 机箱受到一定外冲击力时，产品功能正常，结构不受影响，内部部件无松动。 5.4 布线和端接 5.4.1 布线和维护 机箱内部布线应以适当方式进行整理、支撑、固定，线孔边缘应平滑，无锋利棱角。 5.4.2 端子端接 电源、信号、地线等线路的端接装置（端子排、接线端子等）应保证产品正常使用时，连接点不发生位移、松动或脱落，且各连接点之间的电气距离应符合 GB/T 4943 的规定。 5.5 电气安全 5.5.1 绝缘电阻 电源输入线缆与机箱外壳间的绝缘电阻应不小于 10MΩ。 5.5.2 抗电涌 设备承受 AC 1500V/50Hz 电涌，电流不大于 3.5mA，并保持 1min，期间绝缘不发生击穿。 5.5.3 接触电阻 产品安全保护地端子应与机箱外壳实现可靠连接，接地端子与机箱外壳最远测试点之间的接触电阻不大于 0.01Ω。 5.6 后备电池 a) 后备电源可维持运行时间应大于 300min； b) 更换后备电池时，存储的数据不应丢失。 5.7 电磁兼容性能 5.7.1 雷击（浪涌）抗扰度 5.7.1.1 电源输入端浪涌抗扰度：标称导通电压为 2.2kV 以下（按规定电压）； 5.7.1.2 信号输入/输出端口能承受电压脉冲为 10/5μs，峰值为 5kV 的过电压脉冲冲击，导通电压在 1.5-2kV 之间。 5.7.2 磁场抗扰度 若产品安装现场存在非均匀磁场（如变压器等）、接地导体间距小于 30m 的回路系统（不小于 10kV）等环境，则磁场、脉冲和感应场应为 4 级优度。 5.7.3 电压跌落和中断 5.7.3.1 电源短时间扰动：电源电压跌落至额定电压的 20%~85% 时，产品主机应能持续正常工作； 5.7.3.2 电源瞬间中断：产品主机应保持正常工作状态并进入预先设定的状态； 5.7.3.3 电源恢复后：产品主机应能快速恢复正常工作，系统功能及数据不发生异常动作。 5.8 环境适应性 5.8.1 低温工作 在 -25℃ 条件下，通电运行 8h 后，在室温下恢复后，系统启动和关机正常，应用软件满足功能要求，能够通过测试程序的验证，外围设备工作逻辑正确。 5.8.2 高温工作 在 +55℃ 条件下，通电运行 8h，关机与启动正常，系统引导正确，应用软件满足功能要求，能够通过测试程序的验证，外围设备工作逻辑正确。 5.8.3 湿度 在相对湿度 93% ± 2% 条件下，通电运行 48h，应关机与启动正常，系统引导正确，应用软件满足功能要求，并能通过测试程序的验证，外围设备工作逻辑正确。 5.8.4 耐高温工作 在 +55℃ 条件下，通电运行 48h，应关机与启动正常，系统引导正确，应用软件满足功能要求，并能通过测试程序的验证，外围设备工作逻辑正确。 5.8.5 振动 在通电状态下承受振动或冲击后，产品功能正常，结构不受影响，零部件无松动。 5.8.6 耐盐雾腐蚀 5.8.6.1 有机涂层在划痕部位 0.5mm 内，无起泡、剥离、锈蚀等现象。 5.8.6.2 金属防腐材料无红锈、白锈等现象。 5.9 通讯规程 本机外设备或周边系统的通讯协议应符合相关标准。
