JT/T 920-2014 Soil liquid & plastic limit gauge.
1范围
JT/T 920规定了土壤液塑限检测仪(以下简称液塑限仪)的分类、型号与结构、技术要求.试验方法、检验规则、标志、包装、运输和储存。
JT/T 920适用于液塑限仪的生产和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 2099. 1家用和类似用途插头插座第1部分:通用要求
GB/T 2423. 1电工电子产品环境试验第2 部分:试验方法试验 A:低温
CB/T 2423.2电工电子产品环境试验 第2 部分:试验方法试验 B:高温
GB/T 2423.3电工电子产品环境试验第2 部分:试验方法试验Cab:恒定湿热方法
GB/T 2423. 10电工电子产品环境试验第2 部分:试验方法试验 Fe:振动(正弦)
GB 4943 信息设备的安全
GB 9254信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2电磁兼容 试验 和测量技术静电放电抗扰度试验
GB/T 17626.4电磁兼容 试验 和测量技术电 快速瞬变脉冲群抗扰度试验
GB/T 17626.5电磁兼容 试验 和测量技术浪涌( 冲击)抗扰度试验
3分类、型号与结构
3.1 产品类型分为三类:
a)光电式液 塑限仪一光学 刻度显示,代号为GD;
b)数字式液塑限仪一 数字显示 ,代号为SZ;
c)智能式液塑限仪一 智 能显示,代号为ZN。
1范围
JT/T 920规定了土壤液塑限检测仪(以下简称液塑限仪)的分类、型号与结构、技术要求.试验方法、检验规则、标志、包装、运输和储存。
JT/T 920适用于液塑限仪的生产和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 2099. 1家用和类似用途插头插座第1部分:通用要求
GB/T 2423. 1电工电子产品环境试验第2 部分:试验方法试验 A:低温
CB/T 2423.2电工电子产品环境试验 第2 部分:试验方法试验 B:高温
GB/T 2423.3电工电子产品环境试验第2 部分:试验方法试验Cab:恒定湿热方法
GB/T 2423. 10电工电子产品环境试验第2 部分:试验方法试验 Fe:振动(正弦)
GB 4943 信息设备的安全
GB 9254信息技术设备的无线电骚扰限值和测量方法
GB/T 17626.2电磁兼容 试验 和测量技术静电放电抗扰度试验
GB/T 17626.4电磁兼容 试验 和测量技术电 快速瞬变脉冲群抗扰度试验
GB/T 17626.5电磁兼容 试验 和测量技术浪涌( 冲击)抗扰度试验
3分类、型号与结构
3.1 产品类型分为三类:
a)光电式液 塑限仪一光学 刻度显示,代号为GD;
b)数字式液塑限仪一 数字显示 ,代号为SZ;
c)智能式液塑限仪一 智 能显示,代号为ZN。
标准图片预览
标准内容

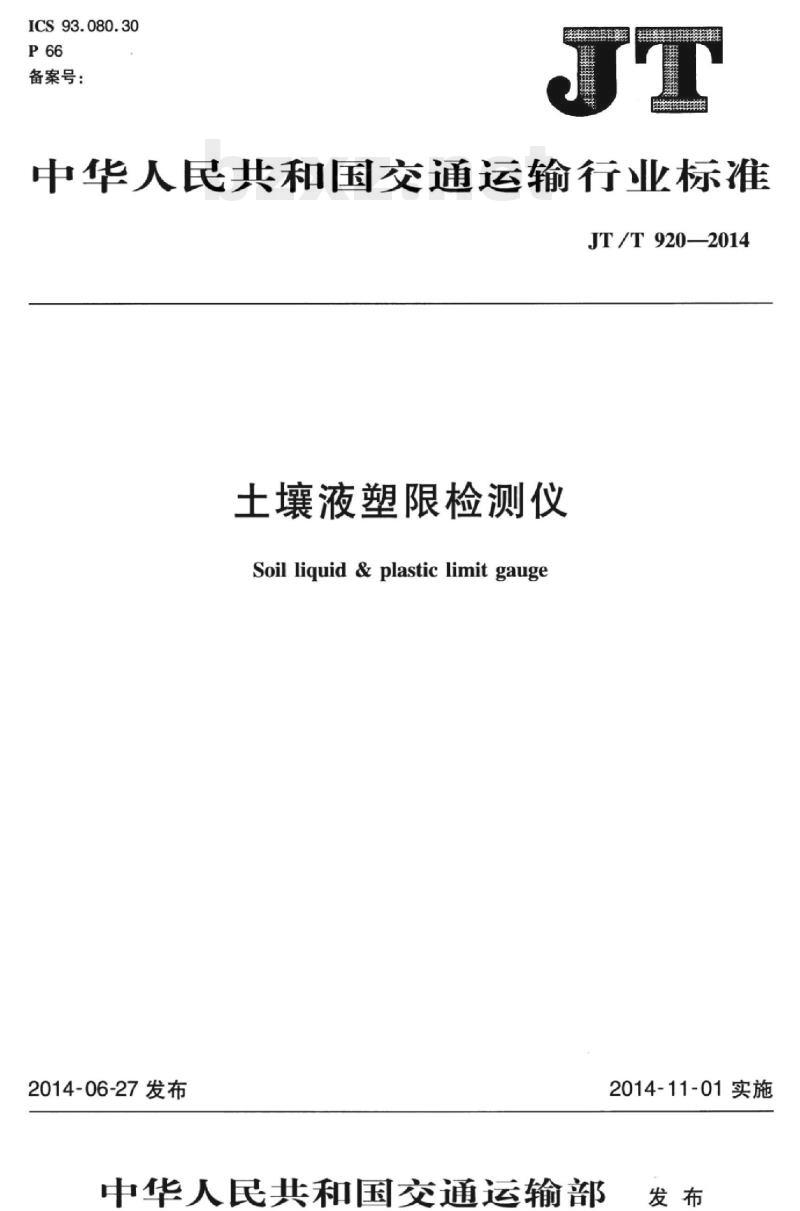

ICS 93.080.30
备案号：
中华人民共和国交通运输行业标准JT/T920—2014
土壤液塑限检测仪
Soil liquid & plastic limit gauge2014-06-27发布
中华人民共和国交通运输部
2014-11-01实施

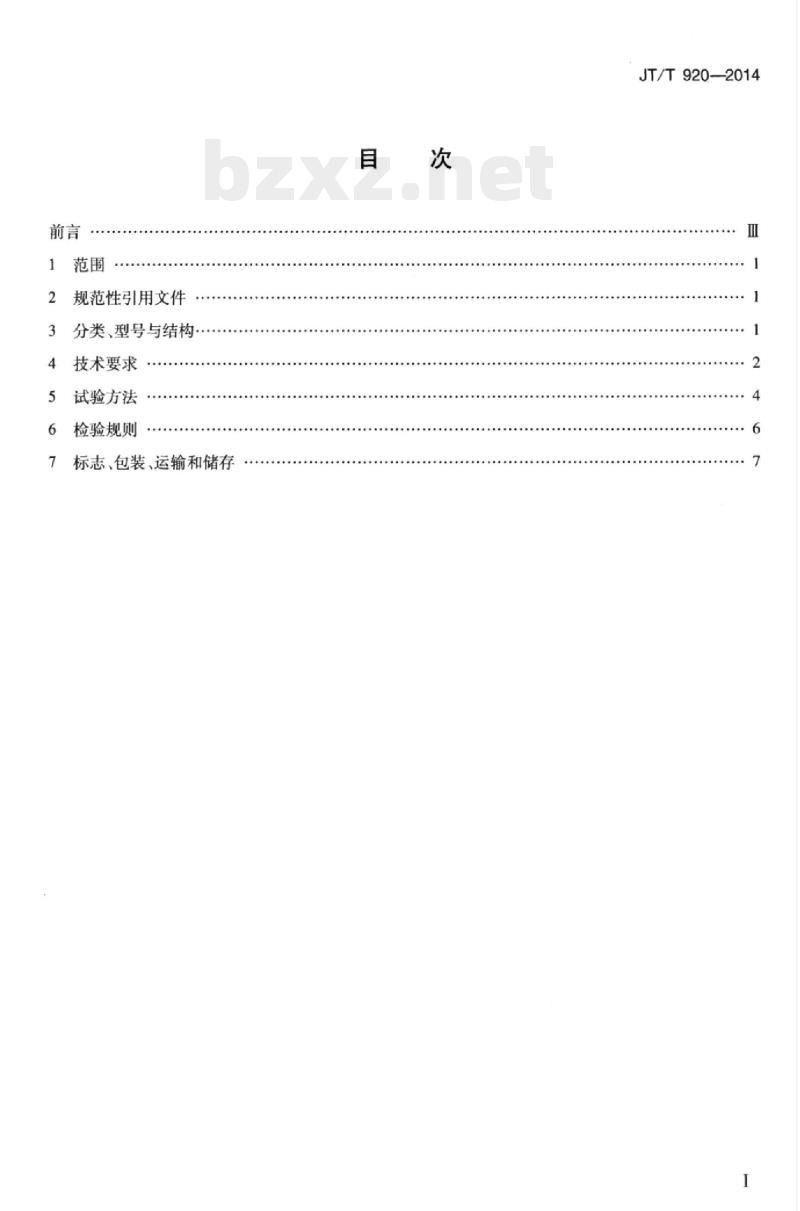

规范性引用文件
分类、型号与结构
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T920—2014
Hii KAoNi KAca
iiiKAoNiKAca

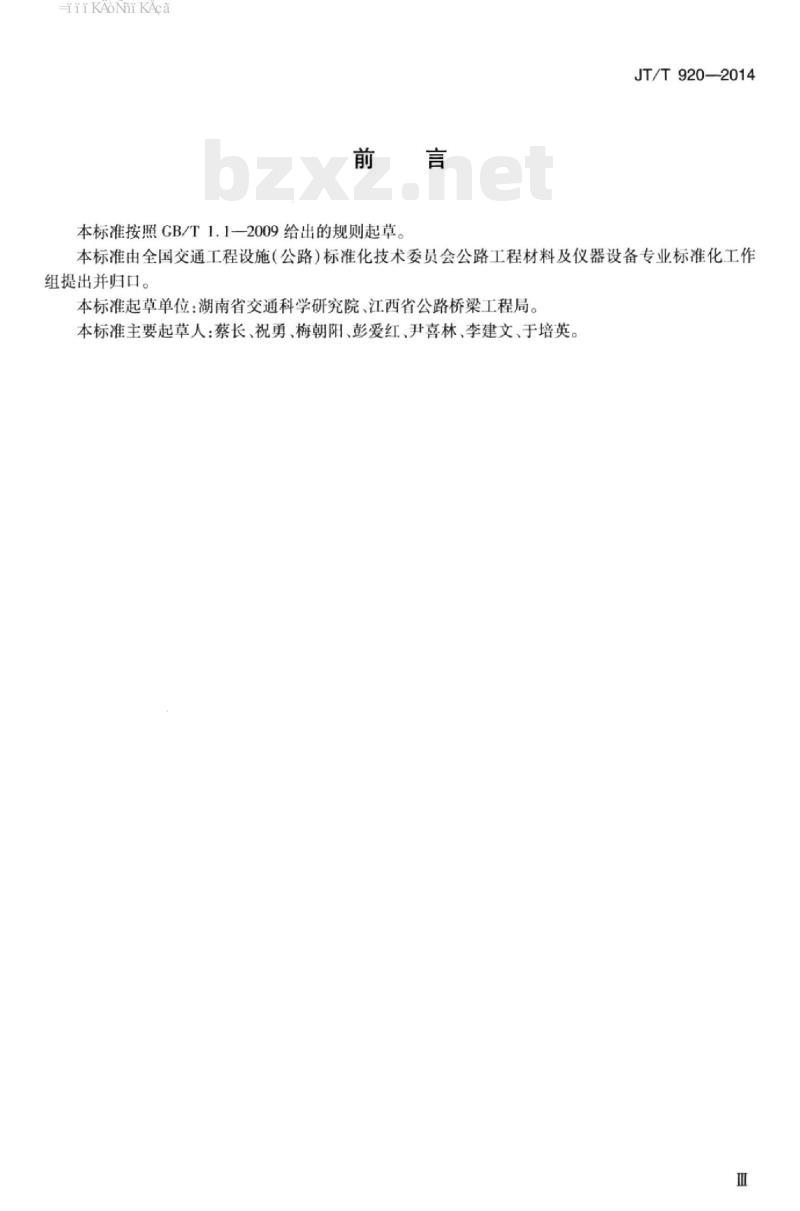

本标准按照GB/T1.1—2009给出的规则起草。JT/T920—2014
本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。
本标准起草单位：湖南省交通科学研究院、江西省公路桥梁工程局。本标准主要起草人：蔡长、祝勇、梅朝阳、彭爱红、尹喜林、李建文、于培英。TiiKAoNi KAca
TiiKAoiKAca
1范围
土壤液塑限检测仪
JT/T920—2014
本标准规定了土壤液塑限检测仪（以下简称液塑限仪）的分类、型号与结构、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于液塑限仪的生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2099.1
GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T2423.10
GB4943
GB9254
GB/T17626.2
GB/T17626.4
GB/T17626.5
分类、型号与结构
家用和类似用途插头插座第1部分：通用要求电工电子产品环境试验第2部分：试验方法试验A：低温电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热方法电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）信息设备的安全
信息技术设备的无线电骚扰限值和测量方法电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验3.1产品类型分为三类：
a）光电式液塑限仪
光学刻度显示，代号为GD；
b）数字式液塑限仪一一数字显示，代号为SZ：c）智能式液塑限仪一一智能显示.代号为ZN。3.2产品型号表示如下：
设计序号，用两位数字表示；
产品类型代号，按3.1：
产品名称代号，LP。
示例：
第二次改进设计产品版本的智能式液塑限仪，型号表示为：LP一ZN一023.3液塑限仪硬件系统包括锥体、锥体升降控制、数据处理和显示三部分，如图1所示。TiiKAoNni KAca
JT/T920—2014
说明：
a)光电式液塑限仪
一数据处理和显示；
锥体；
一锥体升降控制。
b)数字式和智能式液塑限仪
图1液塑限仪硬件系统示意图
4技术要求www.bzxz.net
4.1外观
4.1.1产品表面不应有明显的凹痕、划伤、裂缝、变形和污染等；表面涂镀层应均勾，不应有气泡、龟裂、脱落和磨损；金属零部件不应有锈蚀及其他机械损伤；具有清晰的铭牌标示。4.1.2软面板安装后四周及表面应平整不能有气泡，四周间隙不超过0.5mm；显示屏数据显示清晰：字符应准确、完整、清晰，显示数据正确；对比度调节平滑；文字标记清晰、完整；键盘操作功能正常，按键应灵活，不易脱落。
4.1.3对于仪器可动作的部分，应操作方便、灵活、定位准确可靠。4.1.4锥体光滑，锥角均匀，安装方便。4.2#
技术参数
液塑限仪技术参数如下：
测量范围：（0~22）mm；
测量误差：不大于2%；
接触指示灵敏度：不大于12MQ；c
锥重（锥尖和锥杆）：（100±0.2）g，（76±0.2）g；e)
锥角：（30±0.2）°；
测量时间：5s。
使用功能
系统功能自检
智能式液塑限仪附自检程序以供系统自检。4.3.2锥重设置
锥重可以通过增减配重块设置为100g和76g。2
TiiKAoNi KAca
4.4电源适应性
4.4.1在交流（50±1)Hz，（220±22)V的条件下能正常工作。4.4.2电源插头的要求应符合GB2099.1的规定。4.5安全性
4.5.1产品安全要求
产品安全要求应符合GB4943中1类产品的要求。4.5.2接地连续性
接地端子与需要接地的零部件之间的连接电阻不超过0.12。4.5.3对地漏电流
对地漏电流不大于0.5mA。
4.5.4耐电强度
JT/T920—2014
电源相线和中线对地线应能承受1500V交流正弦波电压，其电源频率50Hz，历时1min的抗电强度试验，不应有击穿和飞弧现象。4.6电磁兼容性
4.6.1无线电骚扰极限值
电源端传导骚扰极限值符合GB9254中的A级要求。4.6.2浪涌（冲击）抗扰度
能承受GB/T17626.5所规定的浪涌（冲击）强度。4.6.3电快速瞬变脉冲群抗扰度
能承受GB/T17626.4所规定的电快速瞬变脉冲群强度。4.6.4静电放电强度
能承受GB/T17626.2所规定的8kV静电放电强度。4.7环境适应性
4.7.1耐高温
温度为（50±2）℃条件下，液塑限仪应能正常工作。4.7.2耐低温
温度为（-10±2）℃条件下，液塑限仪应能正常工作。4.7.3耐湿度
相对湿度：（90±3）%条件下，液塑限仪应能正常工作。3
TiiKAoNiKAca
JT/T920—2014
4.7.4抗振性
振动频率范围10Hz~30Hz~10Hz，偏移幅值0.75mm，液塑限仪受振后应正常工作。5试验方法
5.1试验环境条件
除气候环境适应性试验外，其余试验均在下列条件下进行：温度：（-10~50）℃；
相对湿度：（45~75）%；
c）大气压力：（86~106）kPa。试验仪器与设备
试验仪器与设备包括：
标准块：厚度2mm、5mm、10mm、15mm、20mm、22mm，精确度万分之一；a
电子天平：量程200g，精度0.01g；b）
万能角度尺：量程360°，精度2\；c
秒表：量程60s，精度0.1s；
击穿试验装备：功率不低于0.25kVA。5.3外观
目测检验。
5.4技术参数
5.4.1测量范围
锥体上提至限位处为机械零点，记录读数。锥体完全落下记录读数。
5.4.2测量误差
测量2mm、5mm、10mm15mm20mm和22mm的标准块示值差。5.4.3接触指示灵敏度
调节锥尖与土样接触，接触指示灯亮。5.4.4锥重
使用量程200g、精度为0.01g的天平对锥体称重。称100g锥重时，所称物为锥杆、锥尖和配重块。称76g锥重时，所称物为锥杆、锥尖。5.4.5锥角
使用万能角度尺分四个方向测量锥角计算平均值。4
5.4.6测量时间
采用精度为0.1s的标准秒表测算测量时间。5.5电源适应能力
交流电源
受试样品按表1给出的电压和频率，在工作状况下历时30min不出现异常。表1交流电源适应能力表
5.5.2电源插头
电源插头按GB2099.1的规定进行。安全性试验
5.6.1产品安全
产品安全按GB4943的规定进行。5.6.2保护接地
保护接地按GB4943的规定进行。5.6.3对地漏电流
对地漏电流按GB4943的规定进行。5.6.4耐电强度
电压(V)
JT/T920-—2014
频率(Hz）
在仪器外壳与交流供电回路之间，加上频率为50Hz，电压为1500V的正弦波交流电，试验时电压由零逐渐加高到1500V，历时1min。5.7电磁兼容性
5.7.1无线电骚扰极限值
电源端传导骚扰极限值按GB9254的规定进行。5.7.2浪涌（冲击）抗扰度
浪涌（冲击）抗扰度按GB/T17626.5的规定进行。5
JT/T920—2014
5.7.3电快速瞬变脉冲群抗扰度
电快速瞬变脉冲群抗扰度按GB/T17626.4的规定进行。5.7.4静电放电试验
静电放电试验按GB/T17626.2的规定进行。5.8气候环境试验
5.8.1高温试验
5.8.1.1储存试验
按GB/T2423.2试验Bb执行，储存温度为（50±2）℃，持续16h，取出后室温恢复2h，测量标准块，其测量误差应满足4.2b)的要求。5.8.1.2工作试验
按GB/T2423.2试验Bd执行，工作温度为（40±2）℃，加电工作1h，测量标准块，其测量误差应满足4.2b)的要求。
5.8.2低温试验
5.8.2.1储存试验
按GB/T2423.1试验Ab执行，储存温度为（-10±2）℃，持续16h，取出后室温恢复2h，测量标准块，其测量误差应满足4.2b)的要求。5.8.2.2工作试验
按GB/T2423.1试验Ad执行，工作温度为0℃，加电工作1h，测量标准块，其测量误差应满足4.2b)的要求。
5.8.3恒定温热试验
按CB/T2423.3试验Ca方法，储存温度为（40±2）℃，相对湿度（90±3）%，取出后室温恢复2h，测量标准块，其测量误差应满足4.2b)的要求。5.8.4振动试验
按GB/T2423.10试验方法，频率范围10Hz~30Hz~10Hz，偏移幅值0.75mm，按工作位置在三个互相垂直的轴线上依次震动10min，测量标准块，其测量误差应满足4.2b)的要求。6检验规则
6.1出厂检验
每台液塑限仪应按照表2进行出厂检验，合格后并附有产品合格证书方可出厂。6.1.14
6.1.2如检验中有一项技术指标不符合本标准规定时，则判定该产品不合格。6.2型式检验
型式检验项目见表2，在下列情况之一时应进行型式检验：6.2.1
a）新产品投产前；
b）新产品正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
