JT/T 930-2014 Diving cage/Diving basket.
1范围
JT/T 930规定了潜水吊笼(以下简称吊笼)的结构和型号、技术要求、试验方法、检验规则以及标志、包装、运输和储存。
JT/T 930适用于90m以浅工作水深的潜水吊笼。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 5099钢质无缝气瓶
GB 13004钢质无缝气瓶定期检验与评定
JB/T 4730.5承压设备无损检测第5部分:渗透检测
中国船级社(CCS)材料与焊接规范
3术语和定义
下列术语和定义适用于本文件。
3.1潜水吊笼diving cage/ diving basket
一种运送潜水员 往返于水面与水下作业地点之间的框架式笼型运载工具。
[CB 26123- -2010,定义的3.1.6]
3.2安全工作负荷safe working load
SWL空气中允许加人吊笼中的载荷，包括着装潜水员、带人的工具等的重量。
3.3活扣open shackle
可扣住潜水脐带,又能使其快速脱开的装置。
1范围
JT/T 930规定了潜水吊笼(以下简称吊笼)的结构和型号、技术要求、试验方法、检验规则以及标志、包装、运输和储存。
JT/T 930适用于90m以浅工作水深的潜水吊笼。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件仪注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 5099钢质无缝气瓶
GB 13004钢质无缝气瓶定期检验与评定
JB/T 4730.5承压设备无损检测第5部分:渗透检测
中国船级社(CCS)材料与焊接规范
3术语和定义
下列术语和定义适用于本文件。
3.1潜水吊笼diving cage/ diving basket
一种运送潜水员 往返于水面与水下作业地点之间的框架式笼型运载工具。
[CB 26123- -2010,定义的3.1.6]
3.2安全工作负荷safe working load
SWL空气中允许加人吊笼中的载荷，包括着装潜水员、带人的工具等的重量。
3.3活扣open shackle
可扣住潜水脐带,又能使其快速脱开的装置。
标准图片预览
标准内容

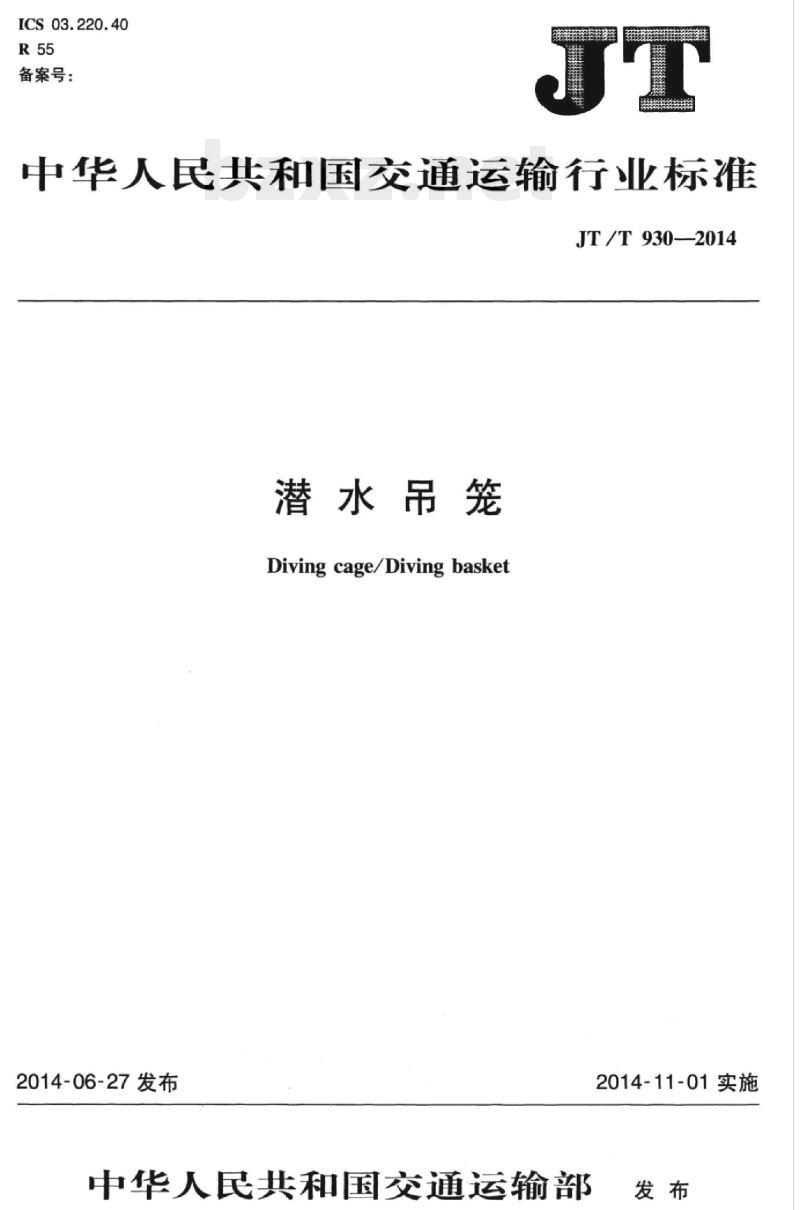

ICS03.220.40
备案号：

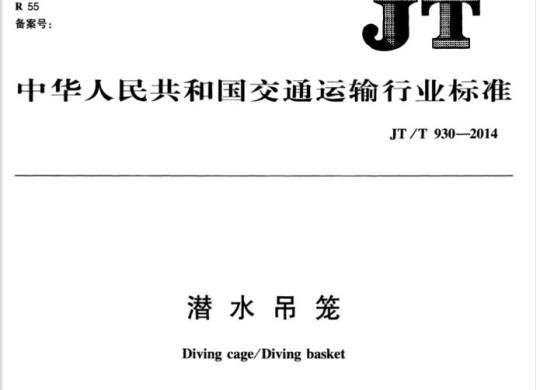

中华人民共和国交通运输行业标准JT/T930—2014
潜水吊笼
Diving cage/Diving basket
2014-06-27发布
中华人民共和国交通运输部
2014-11-01实施

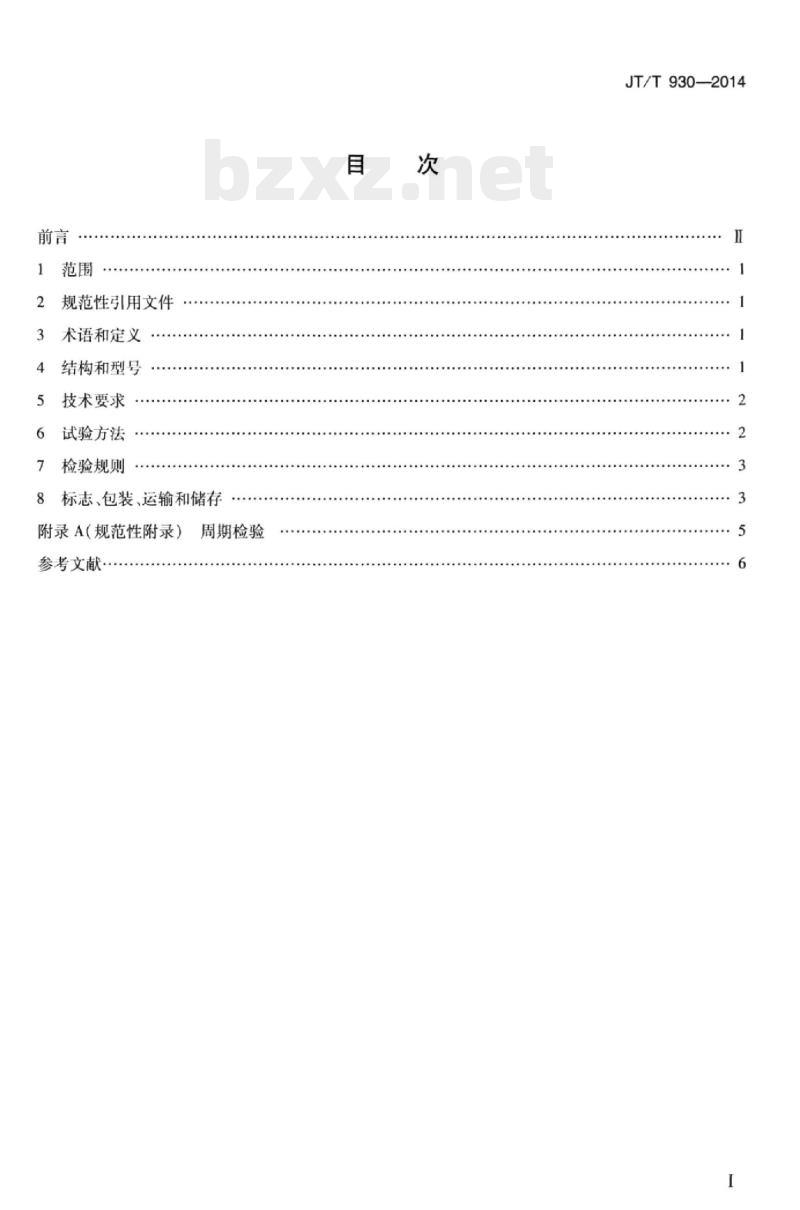

规范性引用文件
术语和定义
结构和型号
技术要求
试验方法
检验规则
8标志、包装、运输和储存
附录A（规范性附录）
参考文献·
周期检验
JT/T930—2014
iiKAoNikAca
JT/T930—2014

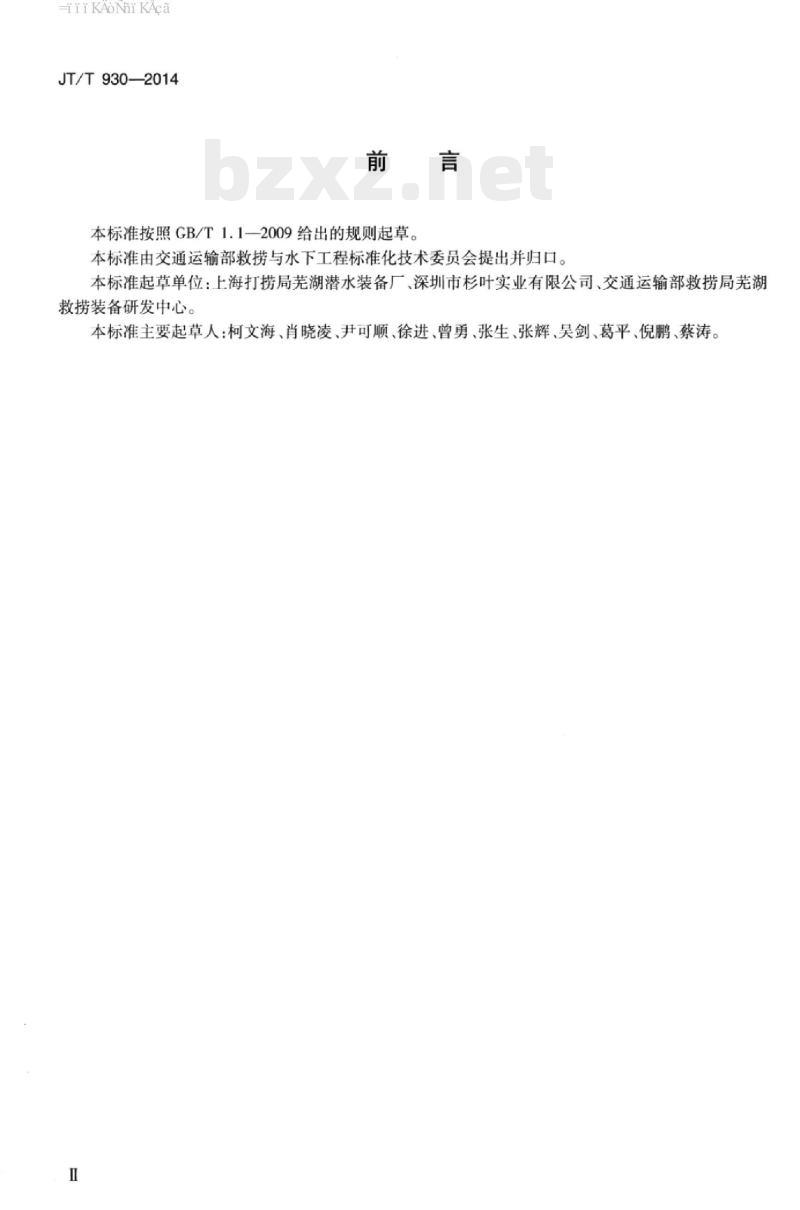

本标准按照GB/T1.1—2009给出的规则起草。本标准由交通运输部救捞与水下工程标准化技术委员会提出并归口。本标准起草单位：上海打捞局芜湖潜水装备厂、深圳市杉叶实业有限公司、交通运输部救捞局芜湖救捞装备研发中心。
本标准主要起草人：柯文海、肖晓凌、尹可顺、徐进、曾勇、张生、张辉、吴剑、葛平、倪鹏、蔡涛。HiiKAoNiKAca

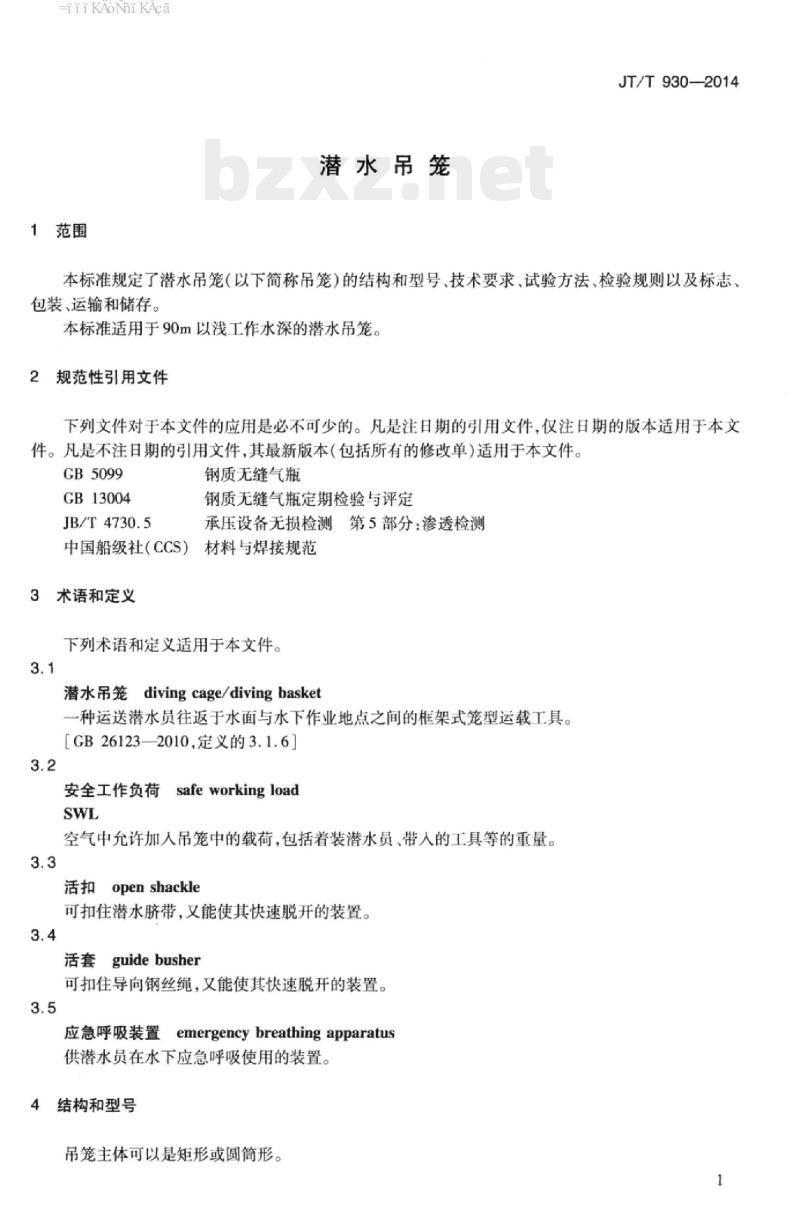

1范围
潜水吊笼
JT/T930—2014
本标准规定了潜水吊笼（以下简称吊笼）的结构和型号、技术要求、试验方法、检验规则以及标志、包装、运输和储存。
本标准适用于90m以浅工作水深的潜水吊笼。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB5099
GB13004
JB/T4730.5
钢质无缝气瓶
钢质无缝气瓶定期检验与评定
承压设备无损检测第5部分：渗透检测中国船级社（CCS）本
材料与焊接规范
3术语和定义
下列术语和定义适用于本文件。3.1
潜水吊笼divingcage/divingbasket一种运送潜水员往返于水面与水下作业地点之间的框架式笼型运载工具。[GB26123—2010,定义的3.1.6]
安全工作负荷safeworkingload
空气中允许加人吊笼中的载荷，包括着装潜水员、带人的工具等的重量。3.3
活扣openshackle
可扣住潜水脐带，又能使其快速脱开的装置。3.4
活套guidebusher
可扣住导向钢丝绳，又能使其快速脱开的装置。3.5
应急呼吸装置emergencybreathingapparatus供潜水员在水下应急呼吸使用的装置。4结构和型号
吊笼主体可以是矩形或圆筒形。1
iiKAoiKAca
JT/T930—2014
产品型号的表示方式如下：
DL口/口口
5技术要求
5.1主体构件
改型系列编号，一位英文字母（A、B、C）：载人数量，一位阿拉伯数字；
设计水深，单位为米（m），两位阿拉伯数字，不足前面补零；吊笼代号：
制造厂代号（英文字母，字符长度自定）。5.1.1主构架为型材焊接结构，材料应选择耐海水腐蚀的不锈钢。5.1.2底部的承载面积不少于0.6m2/人，内部空间高度不低于1.9m。5.1.3底部、顶部和1m以下周边应为可疏水的网栅结构（人员出人口除外）。顶部和底部的单一网孔透光面积不大于40cm。
5.1.4吊笼空载时重心高度不得超过总高的1/2，吊起时倾斜角度不得大于5°。5.1.5人员人出口应设置活动的护栏或护链，外侧应按照载人数量配置可以固定潜水脐带的活扣。吊笼内应设置人员扶手，扶手位置应保证在正常扶握下人体任何部位不会超出吊笼外。5.1.6
吊笼内应配有用于固定丧失知觉潜水员的装置。5.1.8应配置用于穿系导向钢丝绳的活套。该活套应有防止人员意外触到导向钢丝绳的防护装置。5.1.9顶部除设置主起吊点外，还应设置与主起吊点等效的备用起吊点。5.1.10载人2倍安全工作负荷吊起时，吊笼架体应无永久性变形；吊点和主构架受力焊缝，应按照JB/T4730.5的要求进行100%表面检测，合格级别不低于Ⅱ级。5.2应急呼吸装置
5.2.1应配备应急呼吸装置。应急呼吸装置由气瓶、一级减压器和呼吸器等组成。5.2.2气瓶应符合GB5099的要求。用颜色或文字标明呼吸气体种类，并在有效期内的检验印戳，该印戳用小块不同的颜色在显著位置标记。5.2.3空气潜水时，气瓶的空气储量人均不少于常压下7m。5.2.4混合气潜水时，气瓶的混合气储量人均不少于常压下9m，并应配备等量的空气。5.2.5气瓶人均不少于只。
5.2.6每个气瓶应配备压力表、一级减压器、呼吸器或带球阀的供气软管；压力表应在有效的检验周期内。
6试验方法
6.1结构尺寸
采用长度计量器具测量吊笼的空间尺寸。6.2重心和倾斜角
将吊笼卧置，用平衡法检查重心位置；再利用主起吊点将吊笼吊起，测量吊笼倾斜角度。2
HiiKAoNiKAca
6.3结构和焊缝强度
JT/T930—2014
向吊笼中载人2倍安全工作负荷，分别用主起吊点和备用起吊点将吊笼吊起，静置不少于5min，卸载后检查主构架，并按照JB/T4730.5的方法对吊点的受力焊缝进行检验。7检验规则
检验分类
吊笼的检验包括监督检验和出厂检验。7.2监督检验
监督检验委托第三方检验机构进行，经检验合格的产品，应有检验部门核发的检验证书。7.3出厂检验
出厂检验由工厂质检部门在产品出厂前进行，经检验合格的产品，应有检验部门出具的产品质量证明书和合格证书。
检验项目
吊笼的检验项目和顺序见表1。
表1吊笼的检验项目和顺序
检验项目
外形尺寸
重心和倾斜角
结构和焊缝强度
注：“+”表示检验。
7.5取样方法
技术要求
5.1.2,5.1.3
产品应逐台进行监督检验和出厂检验。7.6判定规则
试验方法
监督检验
出厂检验
吊笼的全部检验项目符合要求，则判定检验合格；若有不符合要求的项目，允许返修后复验。若复验符合要求，则判定检验合格；若复验不符合要求，则判定检验不合格。标志、包装、运输和储存
8.1应在显著位置设置铭牌，至少包含以下内容：a）名称及型号；
b）出厂编号；
产品标准；
额定承载人数；
iiKAoNiKAca
JT/T930—2014
安全工作负荷；
总质量；
最大外形尺寸；
出厂日期；
制造单位。
出厂时，呼吸装具、随机资料等应单独包装。随机资料应包括产品使用说明书，说明书应包含以下内容：a)
产品名称、型号、标准号；
产品的组成和技术参数；
操作使用程序和注意事项；
维修保养；
周期检验，内容和要求按附录A执行。8.4运输时，应将本体及其所有的附件，进行有效的固定。8.5
使用后，应用淡水冲洗吹干后储存，呼吸装具应储存在干燥通风的室内，避免阳光直射。iiKAoNiKAca
附录A
（规范性附录）
周期检验
A.1每次使用前对主构架和各吊点的外观进行目视检查，不得有严重锈蚀和变形。JT/T930—2014
A.2每次使用前对应急呼吸装置的应急气瓶、管路及接头等的外观进行目视检查，不得有严重锈蚀、泄漏和影响使用的缺陷。
A.3自前次有效期起，每隔6个月委托有资质的单位对应急呼吸装置的压力表进行校验A.4自出厂之日起，每年至少一次用主起吊点和备用起吊点将吊笼吊起，加入1.25倍安全工作负荷并静置5min，卸载后吊笼架体应无永久性变形，对主构架、吊点的受力焊缝按照JB/T4730.5的要求进行表面检验，合格级别不低于Ⅱ级。A.5自出厂之日起，每两年委托有资质的单位，对应急呼吸装置的应急气瓶按GB13004进行一次检验。
iiKAoNiKAcabzxZ.net
JT/T930—2014
[1]GB26123—2010
空气潜水安全要求
参考文献
人民共和国
交通运输行业标准
潜水吊笼
JT/T930—2014
人民交通出版社股份有限公司出版发行1北京市朝阳区安定门外外馆斜街3号）(100011
各地新华书店经销
北京市密东印刷有限公司印刷
开本：880×1230
印张：0.5
第1版
2014年9月
字数：13千
2014年9月
第1次印刷
统一书号：15114·2011
版权专有
定价：15.00元
侵权必究
举报电话：010-85285150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
