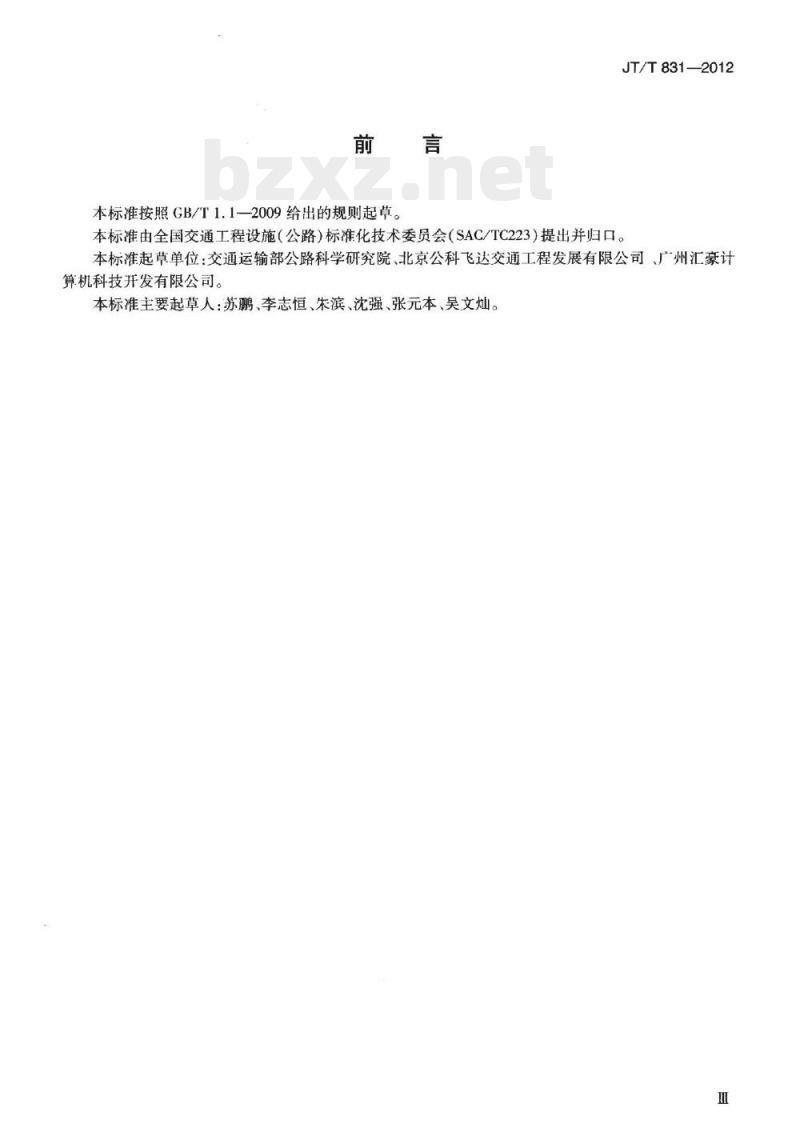

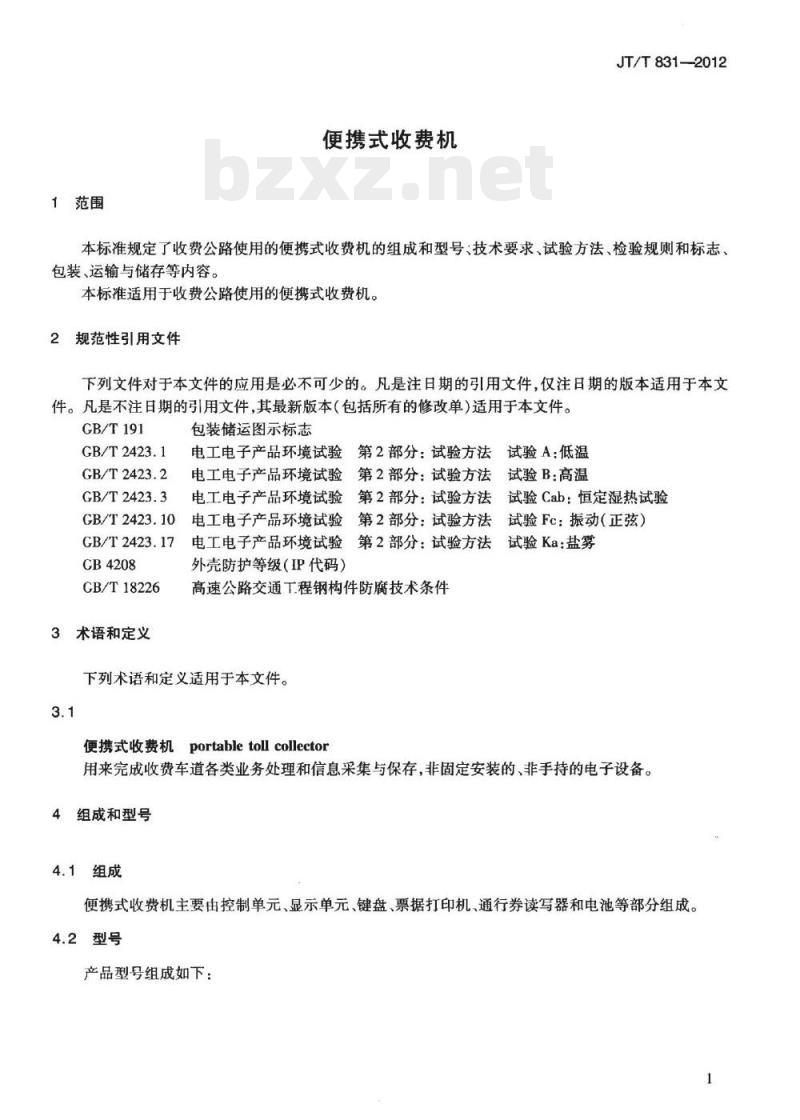

中华人民共和国交通运输行业标准 JT/T 831-2012 便携式收费机 Portable toll collector 2012-09-26 发布 中华人民共和国交通运输部 2013-02-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。JT/T 831-2012 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、北京公科飞达交通工程发展有限公司、广州汇豪计算机科技开发有限公司。本标准主要起草人：苏鹏、李志恒、朱滨、沈强、张元本、吴文灿。 1 范围 本标准规定了收费公路使用的便携式收费机的组成和型号、技术要求、试验方法、检验规则和标志、包装、运输与储存等内容。 本标准适用于收费公路使用的便携式收费机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 GB/T 2423.1 GB/T 2423.2 GB/T 2423.3 GB/T 2423.10 GB/T 2423.17 GB/T 4208 GB/T 18226 3 术语和定义 下列术语和定义适用于本文件。 3.1 便携式收费机 (portable toll collector)：用来完成收费车道各类业务处理和信息采集与保存，非固定安装的、非手持的电子设备。 4 组成和型号 4.1 组成 便携式收费机主要由控制单元、显示单元、键盘、票据打印机、通行券读写器和电池等部分组成。 4.2 型号 产品型号由便携式车道控制机英文简写、设计序列号（阿拉伯数字）、生产企业标志组成。 5 技术要求 5.1 适用条件 5.1.1 环境温度：产品适合使用温度分为两类：a) -20℃~+55℃；b) -5℃~+55℃。 5.1.2 相对湿度：相对湿度不大于 95%。 5.2 材料要求 5.2.1 产品机箱：由坚固材料制成，箱体宜采用不锈钢或镀锌钢板，具有良好的抗振、耐腐蚀、防散热性能。 5.2.2 票据打印：打印组件应坚固耐用。 5.3 外观质量 5.3.1 产品构件完整，外观无划痕、无裂痕、无机体裸露等缺陷，色泽均一。 5.3.2 机箱及连接：机箱内的所有部件应采取适当的防腐措施，并符合 GB/T 18226 的规定。 5.3.3 装配牢固，结构稳定，边角应采用过渡圆角或无毛刺的防护层，并进行加工处理。 5.3.4 机箱设计应方便检查、维修和日常维护。机箱内的设备及部件安装应牢固端正、位置正确、部件齐全、整齐美观；箱体应有防锈措施，箱体应密封良好，内外清洁。 5.3.5 应采取散热降温措施，使用风扇降温时，通风口应加过滤网等防尘措施。 5.4 功能要求 便携式收费机应至少具有以下基本功能： a) 可运行计算机操作系统； b) 可运行收费系统车道软件； c) 安装内部电池作为后备电源，具有电源自动切换功能； d) 提供网络接口和 USB 接口用于传输收费数据； e) 具有对各组成部件的自检功能； f) 票据打印机打印票据功能； g) 显示单元正常显示功能； h) 通行券读写器读写通行券功能。 5.5 配置要求 5.5.1 控制单元：采用符合工业标准的控制单元，具有充分的电磁兼容设计、低功耗、故障自诊断能力及报警提示功能。主板的平均故障间隔时间 (MTBF) 不小于 10000h，平均维护时间 (MTTR) 不大于 0.5h。控制单元应满足： a) 一个标准以太网接口，速率为 10M/100M 自适应或 100Mbit/s； b) 至少两个标准 RS-232C 串行接口和一个标准并行接口； c) 至少两个 USB 接口； d) 标准的键盘接口与鼠标接口； e) CPU 时钟频率大于 900MHz； f) 内存应在 256MB 及以上； g) 内部存储设备应在 40GB 及以上。 5.5.2 显示单元：应满足在至少 45°/45°/15°/35°（左/右/上下）视角情况下，具有 1024×768 的分辨率。 5.5.3 键盘：应满足至少 36 键，按键寿命不小于 2×10^6 次，按键可按需更换。 5.5.4 票据打印机：应采用热敏打印方式，支持中英文汉字库；可调节纸宽，范围 88.9mm 以内；打印耗材容易更换。 5.5.5 通行券读写器：接口为标准 RS-232C 串行接口或标准并行接口；通行券读写器应嵌入产品机箱内。 5.5.6 电池：选用锂离子电池；a) 具有过流保护装置；b) 供电时间大于 2.5h；c) 充电时间小于 12h；d) 使用寿命大于 500 次充放电循环；e) 安装容易，更换时间少于 1min。 5.6 电气安全性能 对外壳和键盘使用金属材料的产品，应进行电气安全性能中绝缘电阻、电气强度和安全接地指标的测试。 5.6.1 绝缘电阻：产品的电源接线端子与机壳的绝缘电阻应不小于 100MΩ。 5.6.2 电气强度：在产品的电源接线端子与机壳之间施加频率 50Hz、有效值 1500V 的正弦交流电压，历时 1min，应无闪络或击穿现象。 5.6.3 安全接地：产品应设安全保护接地端子，接地端子与机壳（包括带电部件的金属外壳）应连接可靠，接地端子与机壳的连接电阻应小于 0.12Ω。 5.6.4 电源适应性：产品应适应电网波动要求，在以下条件下应可靠工作：电压：交流 220V × (1±15%)V；频率：50Hz × (1±4%)Hz。 5.6.5 防雷与过压保护：产品的供电接口和通信接口应采取必要的防雷电和过电压保护措施，采用的元器件和防护措施应符合有关标准要求。 5.6.6 外壳防护性能：产品应采取防尘措施，外壳的防护等级按 GB/T 4208 的规定应不低于 IP3X 级。 5.7 环境适应性能 5.7.1 耐低温工作性能：产品通电工作时，在 -5℃（或 -20℃）条件下，应正常启动与关闭，系统引导正确，应用软件运行正常，内置设备工作逻辑正确。 5.7.2 耐高温工作性能：产品通电工作时，在 +55℃ 条件下，应正常启动与关闭，系统引导正确，应用软件运行正常，内置设备工作逻辑正确。 5.7.3 耐湿热工作性能：产品通电工作时，在温度 +40℃，相对湿度 (95±2)% 条件下，应正常启动与关闭，系统引导正确，应用软件运行正常，内置设备工作逻辑正确。 5.7.4 耐机械振动性能：产品通电工作时，应正常启动与关闭，系统引导正确，应用软件运行正常，内置设备工作逻辑正确，结构不受影响，零部件无松动。 5.7.5 耐盐雾腐蚀性能：产品的外壳防腐层应耐盐雾腐蚀，应无明显锈蚀现象，金属构件应无红色锈点。 6 试验方法 6.1 试验条件 除特殊规定外，一般试验条件如下：环境温度：+15℃~+35℃；相对湿度：35%~75%；大气压力：86kPa~106kPa。 6.2 材料检验 原材料和元器件的材质证明单应齐全有效，必要时可对原材料的主要性能指标进行检验。 6.3 外观质量 用目测和手感法测试外观质量。 6.4 功能要求 打开产品电源开关，运行操作系统和车道测试软件。 6.5 配置检验 打开产品，核对内部安装的部件。 6.6 电气安全性能 6.6.1 绝缘电阻：用精度 1.0 级、500V 的兆欧表在电源接线端子与机壳之间测量。 6.6.2 电气强度：用精度 1.0 级的耐电压测试仪在接线端子与机壳之间测量。 6.6.3 连接电阻：用精度 0.5 级、分辨力 0.01Ω 的毫欧表在机壳顶部金属部位与安全保护接地端子之间测量。 6.6.4 电源适应性：用自耦变压器或可调交流电源给产品供电，测试电压分别为 185V→200V→220V→240V→255V→230V→210V→185V。每调整到一挡电压并稳定后，都分别开启和关闭产品电源开关，检查逻辑和功能是否正常。
