JT/T 846-2012 港口起重机回转支承

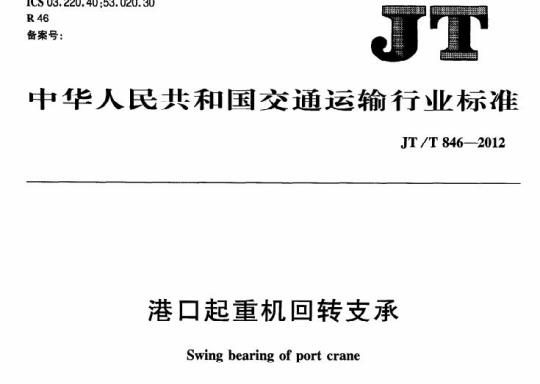

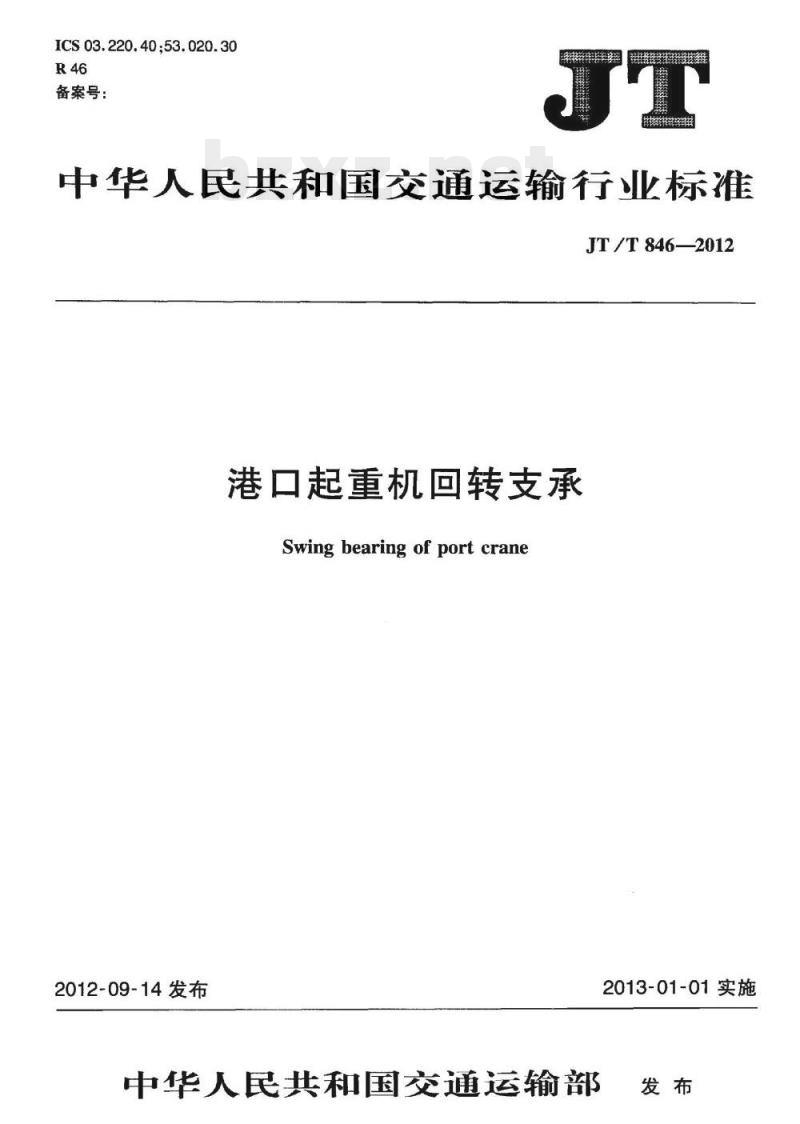

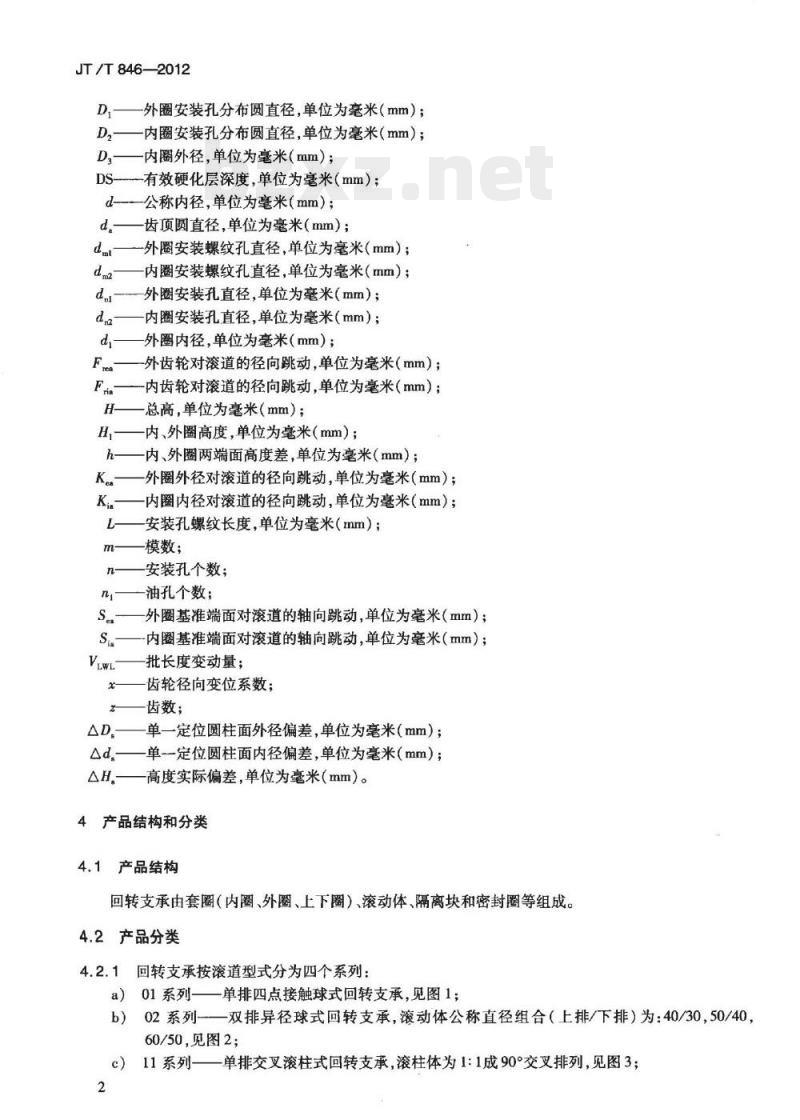

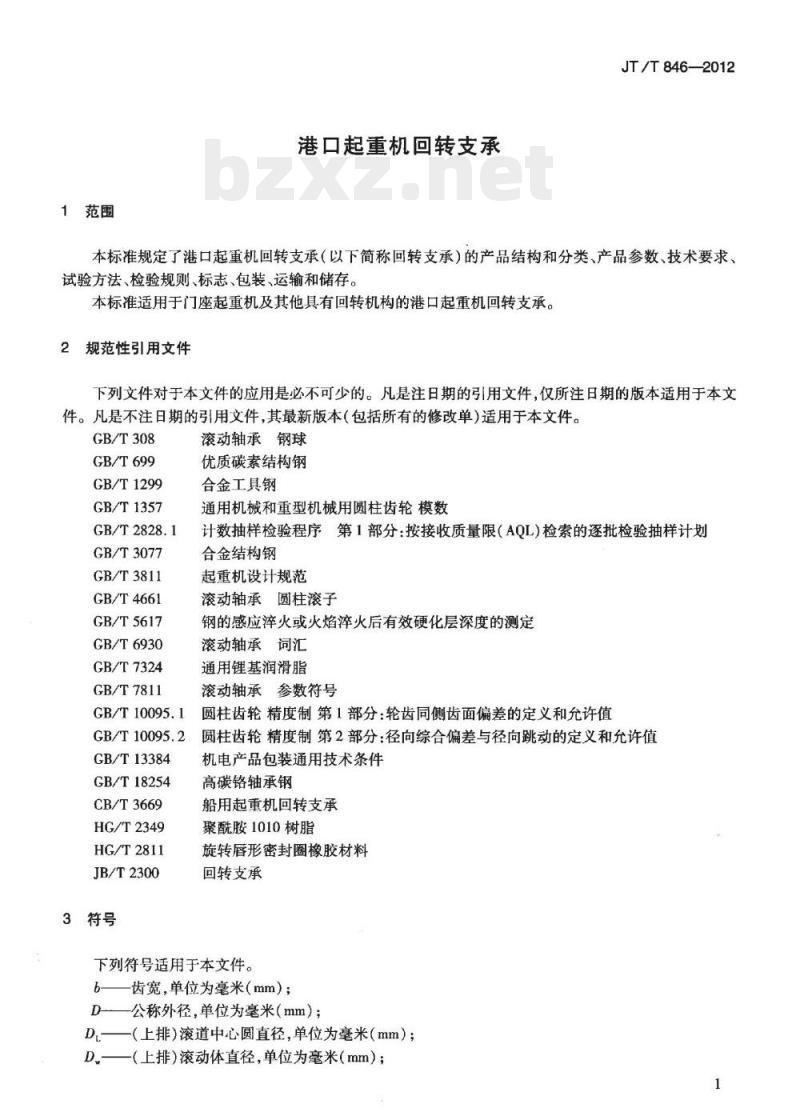

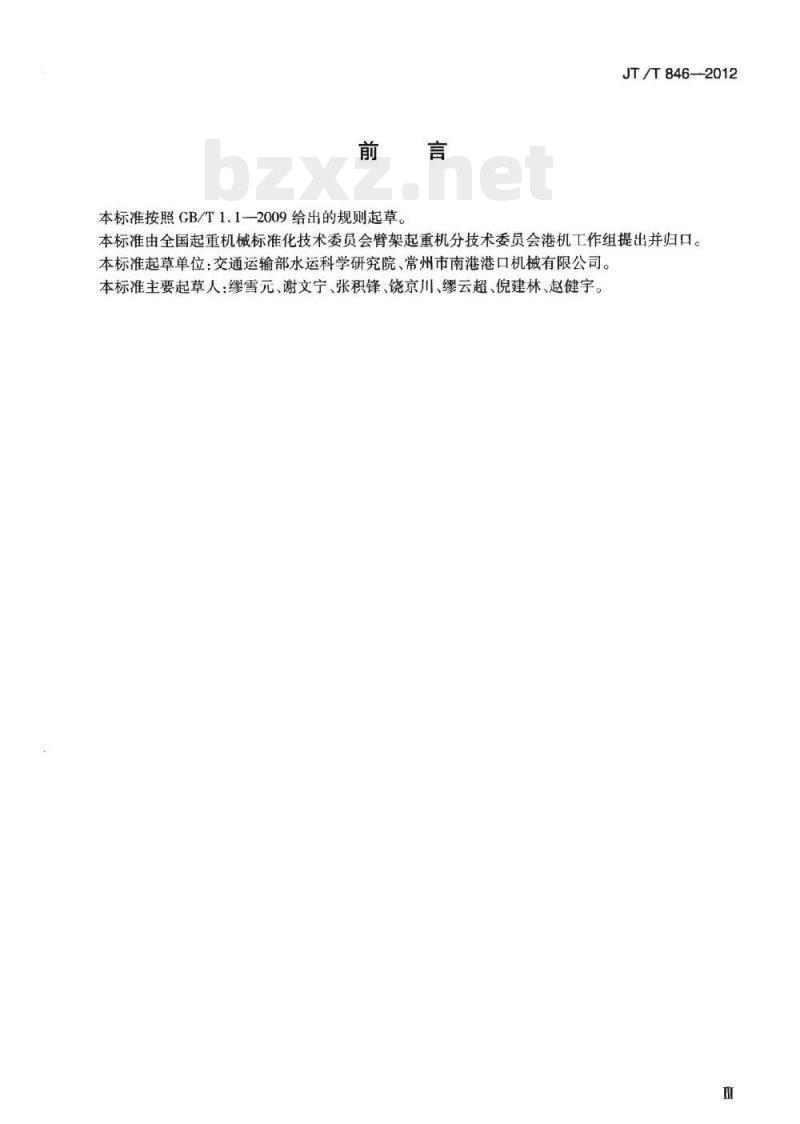

中华人民共和国交通运输行业标准 JT/T846—2012 港口起重机回转支承 Swingbearing of port crane 2012-09-14发布 2013-01-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由全国起重机械标准化技术委员会臂架起重机分技术委员会港机工作组提出并归口。本标准起草单位：交通运输部水运科学研究院、常州市南港港口机械有限公司。本标准主要起草人：缪雪元、谢文宁、张积锋、饶京川、缪云超、倪建林、赵健宇。 1 范围 本标准规定了港口起重机回转支承（以下简称回转支承）的产品结构和分类、产品参数、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于门座起重机及其他具有回转机构的港口起重机回转支承。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T308、GB/T699、GB/T1299、GB/T1357、GB/T 2828.1、GB/T3077、GB/T3811、GB/T4661、GB/T5617、GB/T6930、GB/T7324、GB/T7811、GB/T10095.1、GB/T10095.2、GB/T13384、GB/T18254、CB/T3669、HG/T2349、HG/T2811、JB/T2300 3 符号 下列符号适用于本文件： D — 公称外径，单位为毫米 (mm)； d — 公称内径，单位为毫米 (mm)； D1 — (上排)滚道中心圆直径，单位为毫米 (mm)； D2 — (上排)滚动体直径，单位为毫米 (mm)； $d_{w}$ — 滚动体直径，单位为毫米 (mm)； $d_{e}$ — 有效硬化层深度，单位为毫米 (mm)。 4 产品结构和分类 4.1 产品结构 回转支承由套圈（内圈、外圈、上下圈）、滚动体、隔离块和密封圈等组成。 4.2 产品分类 4.2.1 回转支承按滚道型式分为四个系列： a) 01系列——单排四点接触球式回转支承； b) 02系列——双排异径球式回转支承，滚动体公称直径组合（上排/下排）为：40/30，50/40，60/50； c) 11系列——单排交叉滚柱式回转支承，滚柱体为1:1成90°交叉排列； d) 13系列——三排滚柱式回转支承，滚动体公称直径组合（上排/下排/径向）为：40/32/25，45/32/25，50/40/25。 4.2.2 回转支承按传动型式分为五类： a) 无齿式； b) 渐开线圆柱齿轮外齿啮合小模数； c) 渐开线圆柱齿轮外齿啮合大模数； d) 渐开线圆柱齿轮内齿啮合小模数； e) 渐开线圆柱齿轮内齿啮合大模数。 4.2.3 回转支承按安装配合型式分为三类： a) 标准型无止口； b) 标准型有止口； c) 特殊型。 4.2.4 回转支承按安装孔型式分为四类： a) 内、外圈安装孔均为通孔； b) 内、外圈安装孔均为螺纹孔； c) 内圈安装孔为螺纹孔，外圈安装孔为通孔； d) 外圈安装孔为螺纹孔，内圈安装孔为通孔。 4.3 产品型号 产品型号表示方法如下： 安装孔型式代号（见4.2.4）； 安装配合型式代号（见4.2.3）； 滚道中心圆直径D，单位为毫米 (mm)； 滚动体直径$D_{w}$，单位为毫米 (mm)； 传动型式代号（见4.2.2）； 滚道型式代号（见4.2.1)。 示例：单排四点接触球式，内齿啮合大模数，滚动体直径为45mm，滚道中心圆直径为1250mm，标准型有止口，内、外圈安装孔均为光孔的回转支承，其产品型号表示为：014.45.1250.103。 5 产品参数 5.1 单排四点接触球式回转支承系列基本参数见表1。 5.2 双排异径球式回转支承系列基本参数见表2。 5.3 单排交叉滚柱式回转支承系列基本参数见表3。 5.4 三排滚柱式回转支承系列基本参数见表4。
