JT/T 860.5-2014 沥青混合料改性添加剂第5部分:天然沥青

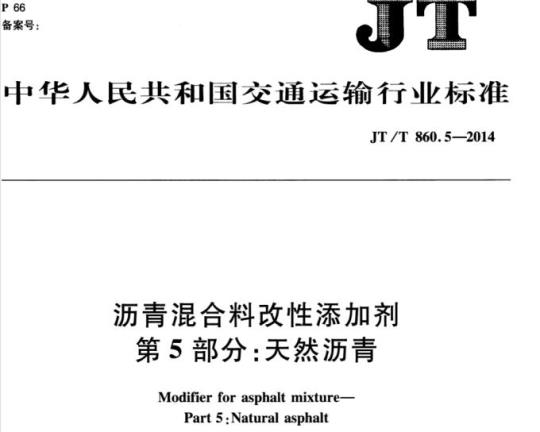

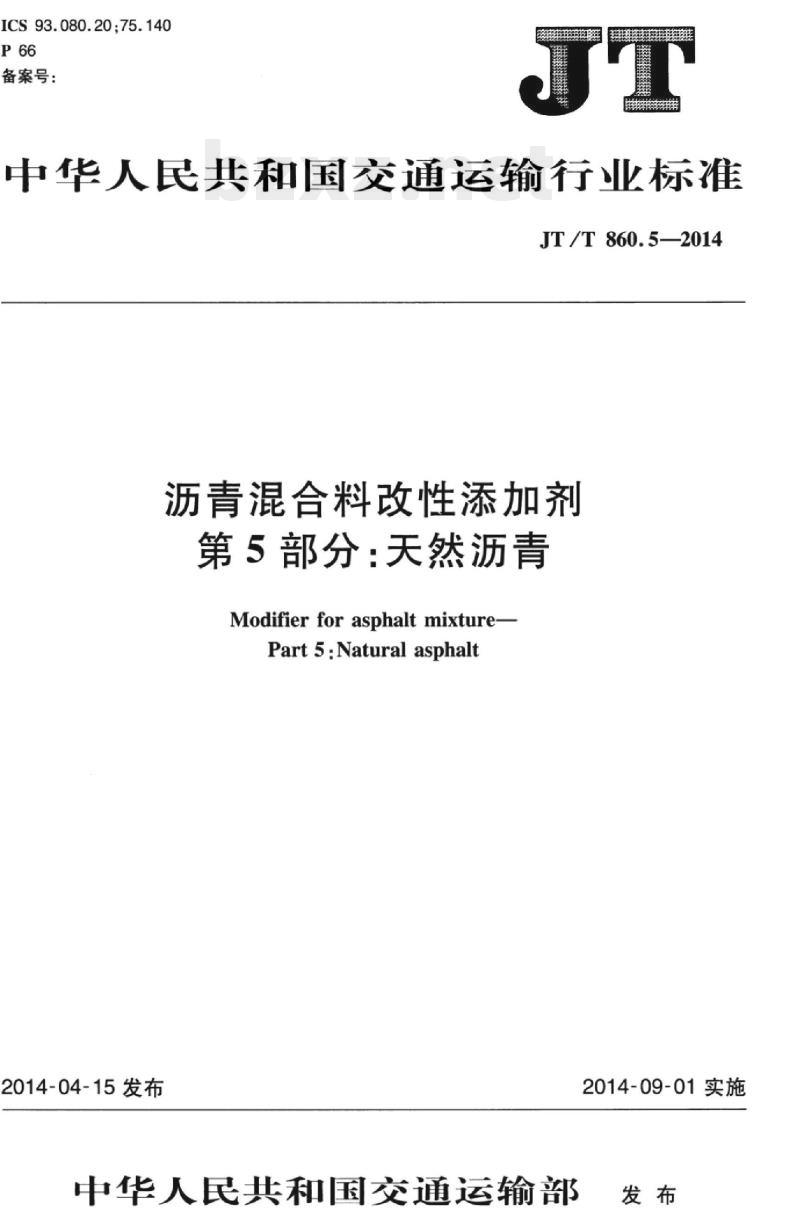

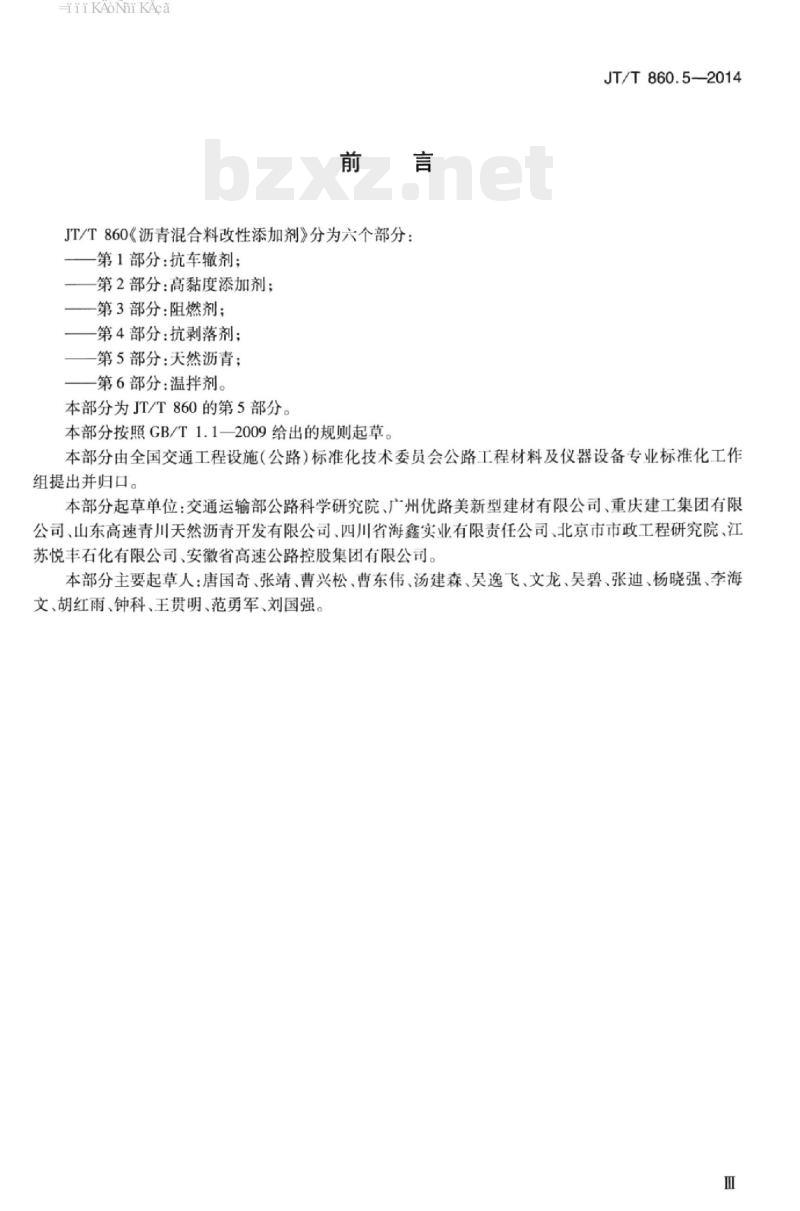

中华人民共和国交通运输行业标准 JT/T 860.5—2014 沥青混合料改性添加剂 第5部分：天然沥青 Modifier for asphalt mixture—Part 5: Natural asphalt 2014-04-15发布 2014-09-01实施 前言 JT/T 860《沥青混合料改性添加剂》分为六个部分：第1部分：抗车辙剂；第2部分：高黏度添加剂；第3部分：阻燃剂；第4部分：抗剥落剂；第5部分：天然沥青；第6部分：温拌剂。 本部分为JT/T 860的第5部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。 本部分起草单位：交通运输部公路科学研究院、广州优路美新型建材有限公司、重庆建工集团有限公司、山东高速青川天然沥青开发有限公司、四川省海鑫实业有限责任公司、北京市市政工程研究院、江苏悦丰石化有限公司、安徽省高速公路控股集团有限公司。 本部分主要起草人：唐国奇、张靖、曹兴松、曹东伟、汤建森、吴逸飞、文龙、吴碧、张迪、杨晓强、李海文、胡红雨、钟科、王贯明、范勇军、刘国强。 1 范围 JT/T 860.5—2014规定了沥青混合料改性添加剂—天然沥青的技术要求、试验方法、检验规则及标志、包装、运输和储存。本部分适用于天然沥青的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JTGE 20 公路工程沥青及沥青混合料试验规程 JTGE 42 公路工程集料试验规程 3 术语和定义 3.1 天然沥青 (natural asphalt)：在自然界综合作用下生成的固态沥青类物质，其中常混有一定比例的矿物质。按形成的环境可以分为岩沥青、湖沥青、海底沥青和油页岩等。天然沥青通常作为改性剂提高普通石油沥青的性能，目前已经开发和用以道路改性的主要是岩沥青和湖沥青。 3.2 天然沥青掺量 (natural asphalt content)：天然沥青改性剂占改性后沥青总质量（含天然沥青）的质量百分率，以百分比（%）计。 3.3 岩沥青 (rock asphalt)：石油在岩石夹缝中经过自然界的综合作用生成的沥青类物质。 3.4 湖沥青 (lake asphalt)：由于地壳变动、岩层断裂，地下石油和天然气涌溢出来，经长期与泥沙等物化合，后又不断地堆积和硬化，形成的以湖的形式存在的沥青类物质。 3.5 天然沥青灰分 (ash content)：天然沥青中固体无机物的含量，采用在规定试验条件下完全燃烧后所得的残留物表征，以百分比（%）计。 3.6 天然沥青“干法”工艺 (natural asphalt's dry process)：天然沥青不经过与基质沥青混溶环节、直接投入拌和锅用于生产沥青混合料的工艺。 3.7 天然沥青“湿法”工艺 (natural asphalt's wet process)：将天然沥青与基质沥青均匀混溶制成天然改性沥青后用于生产沥青混合料的工艺。 4 技术要求 4.1 岩沥青技术要求 岩沥青的相关技术要求见表1。 表1 岩沥青相关技术要求指标： - 粒度范围：4.75mm、2.36mm、1.18mm - 颜色：黑色粉末 - 灰分：新疆/青川≤15%；伊朗≤30% - 含水率：≤80% - 软化点（比原沥青提高值）：不大于原基质沥青 - 运动黏度（135℃）：不小于原基质沥青 - TFOT（或RTFOT）后残留物质量变化：2%~5% - 针入度比（25℃）：95%~100% - 马歇尔试验稳定度：≥80 kN - 流值：1.5~4.0 mm - 残留稳定度：≥85% - 冻融劈裂强度比：>80% - 动稳定度： 4.2 湖沥青技术要求 湖沥青的相关技术要求见表2。 表2 湖沥青相关技术要求指标： - 灰分：≤2% - 含水率：≥90% - 软化点：不大于原基质沥青 - 运动黏度（135℃）：不大于原基质沥青 - TFOT（或RTFOT）后残留物质量变化：≥8% - 针入度比（25℃）：1.5~4.0 mm - 马歇尔试验稳定度：≥85 kN - 流值：>80% - 残留稳定度：≥80% - 冻融劈裂强度比：≥2000/2800 - 动稳定度： 5 试验方法 5.1 天然沥青性能 5.1.1 天然沥青灰分：按JTGE 20/T0614进行，采用直径不小于120mm的蒸发皿，样品数量为5g±0.5g。 5.1.2 天然沥青含水率：按JTGE 20/T0612进行。 5.1.3 天然岩沥青粒度范围：按JTGE 42/T0302“粗集料及集料混合料的筛分试验”干筛方法进行，样品数量为100g±5g。 5.1.4 湖沥青软化点：按JTGE 20/T0606进行。 5.2 天然沥青改性沥青性能 5.2.1 天然沥青改性沥青制备：室内制备天然沥青改性沥青的方法按附录A进行。 5.2.2 天然沥青改性沥青软化点：按JTGE 20/T0606进行。 5.2.3 天然沥青改性沥青运动黏度：天然沥青改性沥青135℃运动黏度试验按JTGE 20/T0625进行。 5.2.4 天然沥青改性沥青老化：天然沥青改性沥青老化试验按JTGE 20/T0609（或JTGE 20/T0610）进行。 5.3 天然沥青改性沥青混合料性能 5.3.1 配合比：天然沥青改性沥青混合料配合比按照JTGE 20进行。对施工采用“干法”工艺的，配合比试验也采用“干法”；对施工采用“湿法”工艺的，配合比试验也采用“湿法”。配合比设计中，天然沥青中的灰分应按照实际比例计入矿粉；在计算沥青用量时，应按照“天然沥青掺量×天然沥青溶解度”确定替换石油沥青的比例，将该部分沥青与石油沥青合并作为油石比参数。天然沥青掺量通过性能指标、成本分析综合确定。 5.3.2 沥青混合料拌和与成型：级配采用项目设计级配，按照以下方法在试验室拌制掺加天然沥青的沥青混合料：用烘箱将集料加热至预定温度，倒入拌和锅，先将天然沥青和热集料干拌30s（仅“干法”工艺），然后加入预定用量的沥青（“干法”工艺为石油沥青，“湿法”工艺为预制好的天然沥青改性沥青）拌和90s，最后加入矿粉，再拌和90s。 表3 室内试验用天然沥青改性沥青混合料拌和、成型温度控制参数 - 矿料加热温度：180~185 ℃ - 沥青加热温度：参考沥青黏温曲线确定 - 沥青混合料拌和温度：170~180 ℃ - 击实和车辙成型温度：160~165 ℃ 5.3.3 马歇尔试验稳定度和残留稳定度试验：马歇尔稳定度和浸水残留稳定度的试验按JTGE 20/T0709进行。 5.3.4 沥青混合料冻融劈裂：冻融劈裂强度比试验按JTGE 20/T0729进行。 5.3.5 沥青混合料动稳定度：动稳定度试验按JTGE 20/T0719进行。 5.3.6 沥青混合料低温弯曲：低温弯曲试验按JTGE 20/T0715进行。 6 检验规则 6.1 检...
