JT/T 876-2013 External prestressing tendons of filled epoxy-coated strand.
1范围
JT/T 876规定了填充型环氧涂层钢绞线体外预应力東(简称体外束)的产品结构、分类与型号、技术要求、试验方法、检验规则、标志、包装运输和储存等。
JT/T 876适用于混凝土桥梁体外预应力束和中、下承式拱桥的系杆.其他结构可参照执行。
3术语、定义和符号
3.1 术语和定义
下列术语和定义适用于本文件。
3.1.1体外预应力束external tensile tendons
位于梁体截面之外,由体外束束体、锚固装置、转向装置及减振装置等组成,简称体外束。
3.1.2体外束束体external prestressing steels
体外预应力钢束及其防腐和保护的组合体,简称束体。
3.1.3锚固装置anchorage components
用于锚固钢束并将张拉力传递到结构的装置。
3.1.4导管guide pipe
位于锚固块内,与锚固装置连接,用于引导束体的预埋管道。
3.1.5转向装置deviator
使钢束转向.改变束力方向的装置。
3.1.6减振装置anti-vibration device
减小体外束振动幅度、改变束体自振频率的装置。
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小:6.49 MB · zip
前往下载 →
💡
点击"前往下载"跳转网盘,直接保存文件
遇到问题?
标准内容

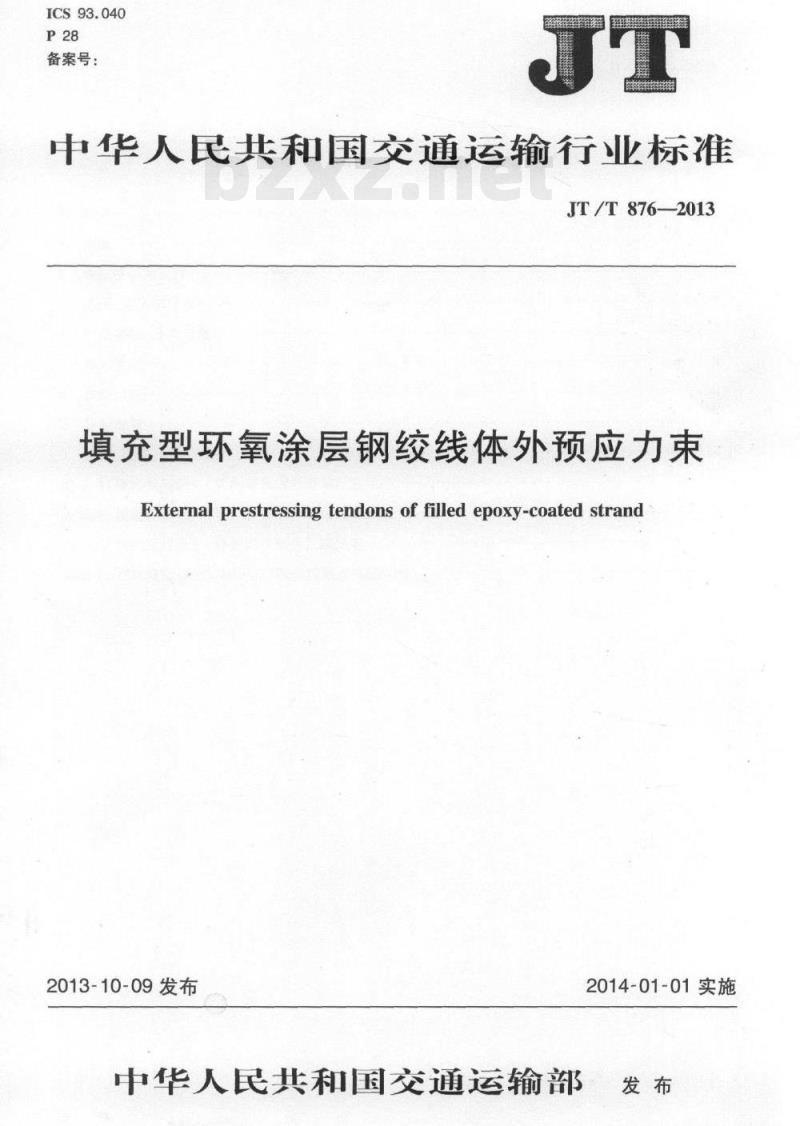

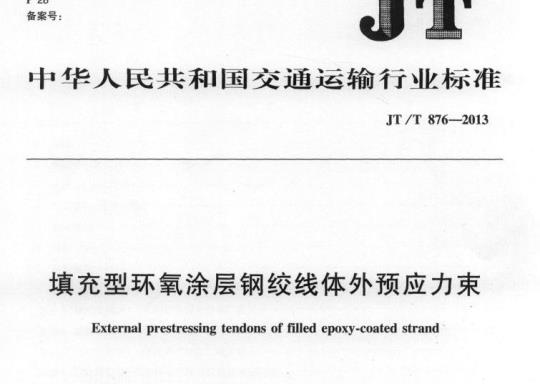

中华人民共和国交通运输行业标准 JT/T 876-2013
填充型环氧涂层钢绞线体外预应力束
External prestressing tendons of filled epoxy-coated strand
2013-10-09 发布
2014-01-01 实施

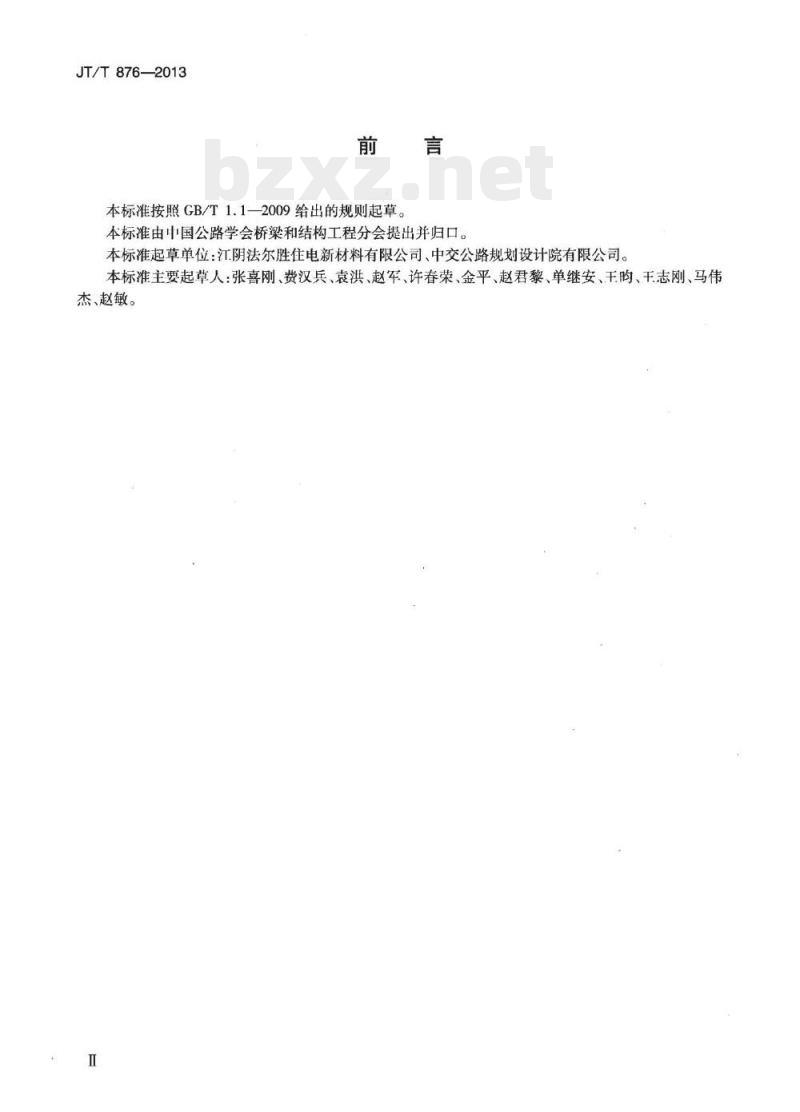

前言
本标准按照 GB/T 1.12009 给出的规则起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位:江阴法尔胜住电新材料有限公司、中交公路规划设计院有限公司。本标准主要起草人:张喜刚、费汉兵、袁洪、赵军、许春荣、金平、赵君黎、单继安、王昀、干志刚、马伟杰、赵敏。

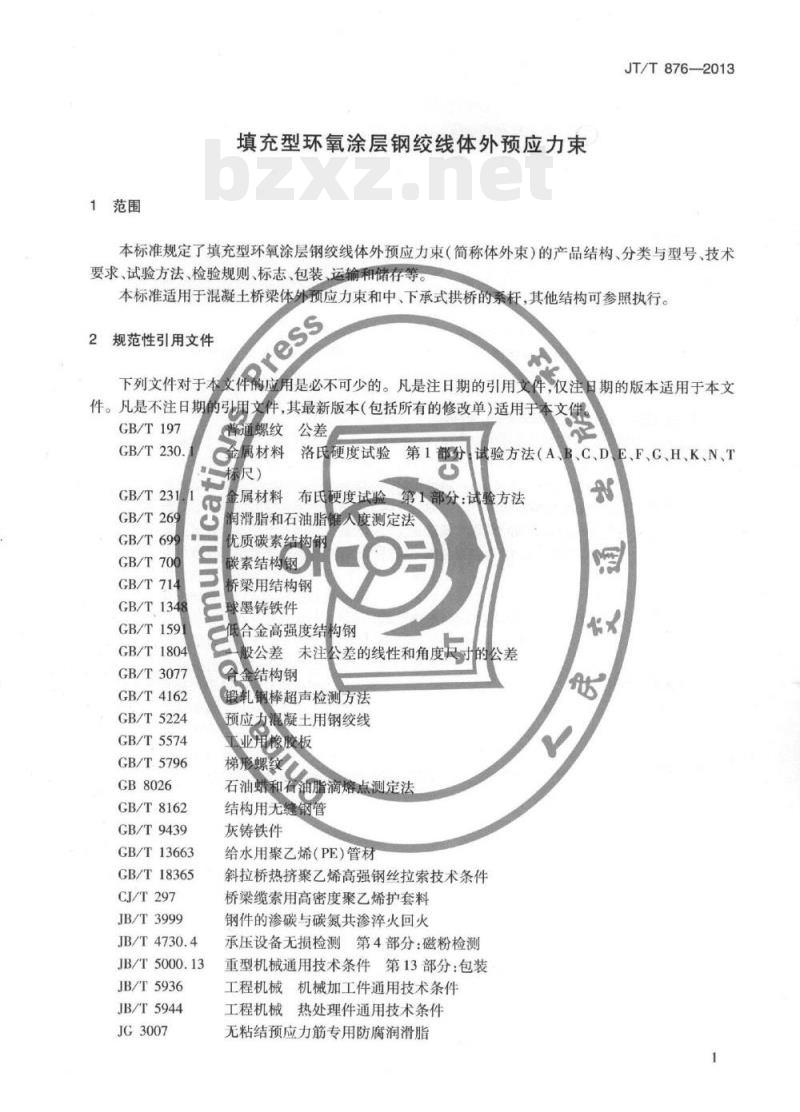

1 范围
本标准规定了填充型环氧涂层钢绞线体外预应力束(简称体外束)的产品结构、分类与型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。本标准适用于混凝土桥梁体外预应力束和中、下承式拱桥的系杆,其他结构可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 197, GB/T 230, GB/T 231, GB/T 269, GB/T 699, GB/T 700, GB/T 714, GB/T 1348, GB/T 1591, GB/T 1804, GB/T 3077, GB/T 4162, GB/T 5224, GB/T 5574, GB/T 5796, GB 8026, GB/T 8162, GB/T 9439, GB/T 13663, GB/T 18365, CJ/T 297, JT/T 329, JT/T 737, NB/SH/T 0324

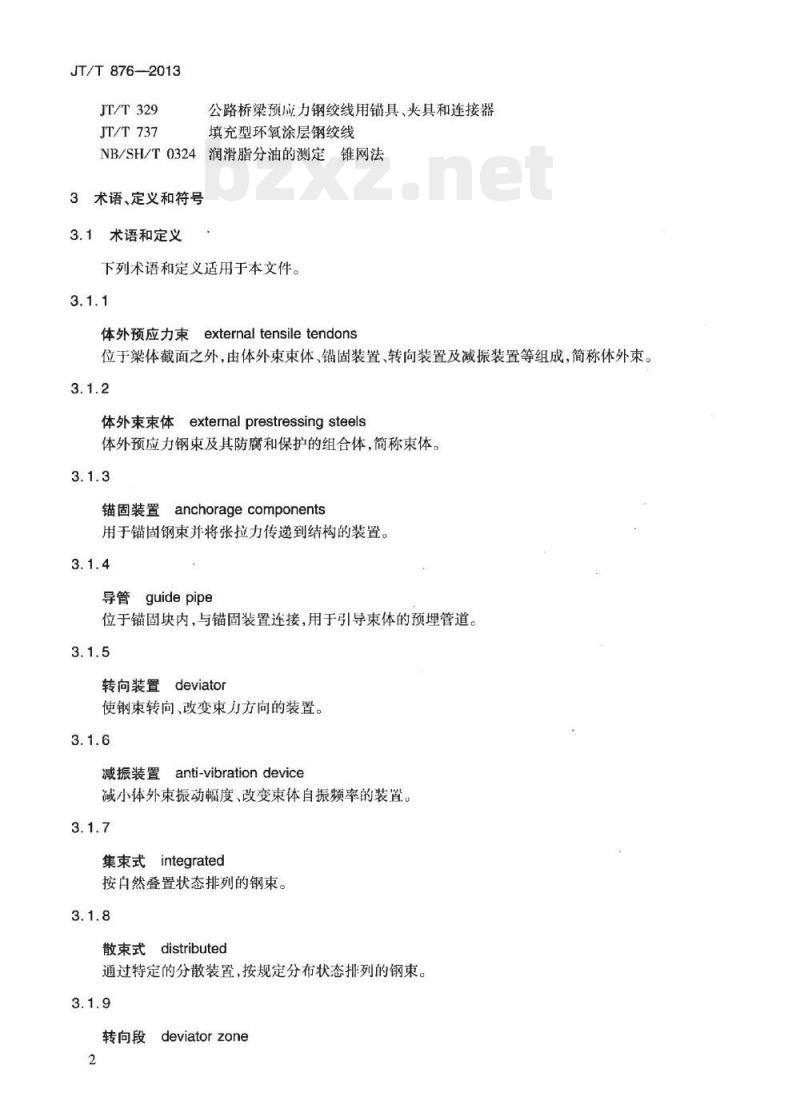

3 术语、定义和符号
3.1 术语和定义
3.1.1 体外预应力束 (external prestressing tendons) 位于梁体截面之外,由体外束束体、锚固装置、转向装置及减振装置等组成,简称体外束。
3.1.2 体外束束体 (external prestressing steels) 体外预应力钢束及其防腐和保护的组合体,简称束体。
3.1.3 锚固装置 (anchorage components) 用于锚固钢束并将张拉力传递到结构的装置。
3.1.4 导管 (guide pipe) 位于锚固块内,与锚固装置连接,用于引导束体的预埋管道。
3.1.5 转向装置 (deviator) 使钢束转向、改变束力方向的装置。
3.1.6 减振装置 (anti-vibration device) 减小体外束振动幅度、改变束体自振频率的装置。
3.1.7 集束式 (integrated) 按自然叠置状态排列的钢束。
3.1.8 散束式 (distributed) 通过特定的分散装置,按规定分布状态排列的钢束。
3.1.9 转向段 (deviator zone) 位于转向装置内的体外束节段。
3.1.10 锚固段 (anchorage zone) 位于锚固装置内的体外束节段。
3.1.11 过渡段 (transition zone) 位于导管内锚固段之外的体外束节段。
3.1.12 自由段 (free length) 锚固段、转向段及过渡段之外的体外束节段。
3.2 符号
下列符号适用于本文件。
A——填充型环氧涂层钢绞线的特征(公称)截面面积,单位为 $mm^2$;
$A_{pm}$——填充型环氧涂层钢绞线的实测截面面积平均值,单位为 $mm^2$;
$F_{pk}$——填充型环氧涂层钢绞线的特征极限拉力标准值,单位为 N,$F_{pk} = A imes f_{rk}$;
$F_{pm}$——填充型环氧涂层钢绞线的实测极限拉力平均值,单位为 N,$F_{pm} = A_m imes f_m$;
$F_{ra}$——体外束试验中填充型环氧涂层钢绞线的实测极限拉力,单位为 N;
$F_{max}$——疲劳试验中钢束的上限荷载,单位为 N;
$F_{ain}$——疲劳试验中钢束的下限荷载,单位为 N;
$f_{pk}$——填充型环氧涂层钢绞线的抗拉强度标准值,单位为 MPa;
$f_{m}$——试验用填充型环氧涂层钢绞线(截面以 4 计)的实测极限抗拉强度平均值(不少于三根试件),单位为 MPa;
$n$——静载试验和疲劳试验中钢束内的最大预应力钢绞线总根数;
$n_{min}$——静载试验和疲劳试验中选取的代表性预应力钢绞线的最小根数;
$eta$——填充型环氧涂层钢绞线-锚具组装件静载试验测得的锚具效率系数;
$arepsilon_{g}$——填充型环氧涂层钢绞线-锚具组装件达到实测极限拉力 F 时钢绞线的总应变;
$Deltasigma$——疲劳试验的应力变化范围,单位为 MPa。
4 产品结构、分类与型号
4.1 产品结构
填充型环氧涂层钢绞线体外束由束体、锚固装置、转向装置、导管及减振装置等组成。
4.2 产品分类
4.2.1 束体分类
按构造形式分为:
a) I型束,由多根无 PE 护层的填充型环氧涂层钢绞线组成,代号为:S;
b) II型束,由多根外包 PE 护层的填充型环氧涂层钢绞线组成,代号为:P;
c) III型束,由多根无 PE 护层的填充型环氧涂层钢绞线,经 2°~4° 扭绞后缩包高强聚酯带,并热挤外层 HDPE 护套制成,代号为:H。
4.2.2 锚固装置分类
a) 按束力可否调整分为:
1) 固定式锚具,束力不可调整,锚板外无螺母,代号为:G;
2) 可调式锚具,束力可调整,锚板外有螺母,代号为:T。
b) 按锚垫板材料分为:
1) 铸铁锚具,锚垫板材料为铸铁,代号为:Z;
2) 钢板锚具,锚垫板材料为钢板,代号为:B。
4.2.3 转向装置分类
转向装置用于 I 型束和 II 型束,见图 4b;用于 III 型束,见图 4c。
4.2.4 减振装置分类
按定位支架类型可分为:
a) A型减振装置,用于 I 型束和 II 型束,见图 5b;
b) B型减振装置,用于 III 型束,见图 5c。
4.3 产品型号
