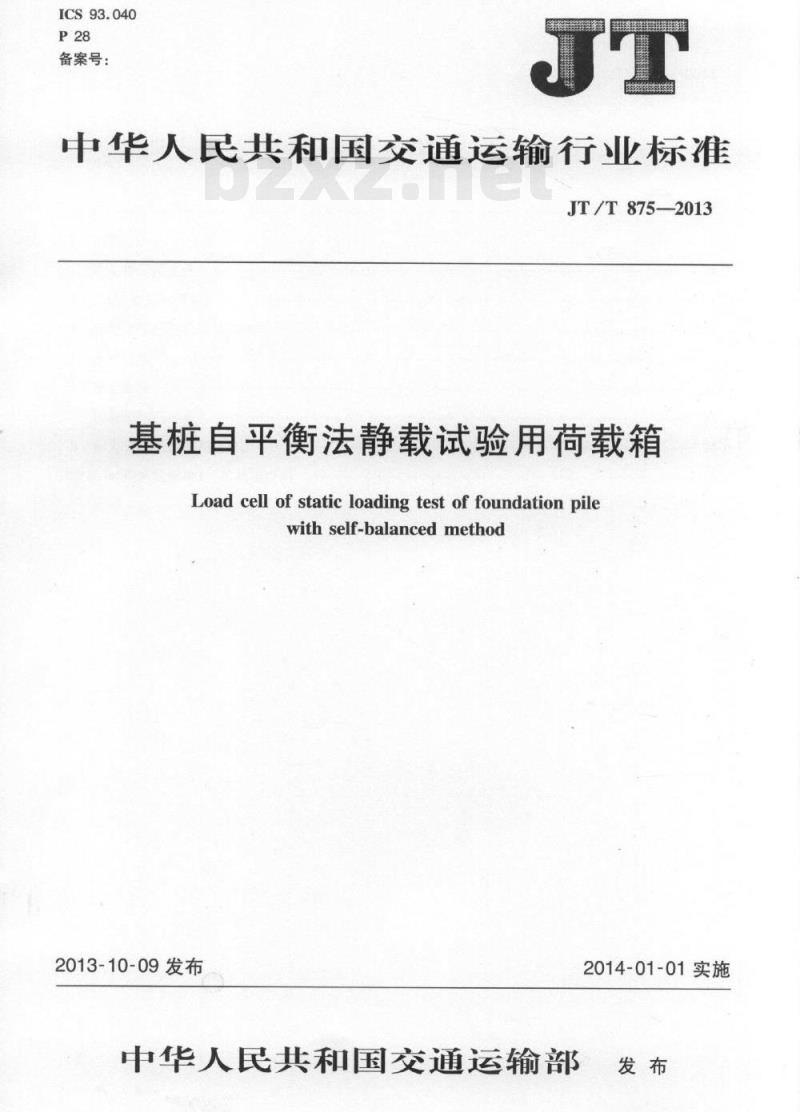

中华人民共和国交通运输行业标准 JT/T875-2013
基桩自平衡法静载试验用荷载箱
Load cell of static loading test of foundation pile with self-balanced method
2013-10-09 发布
2014-01-01 实施
中华人民共和国交通运输部 发布

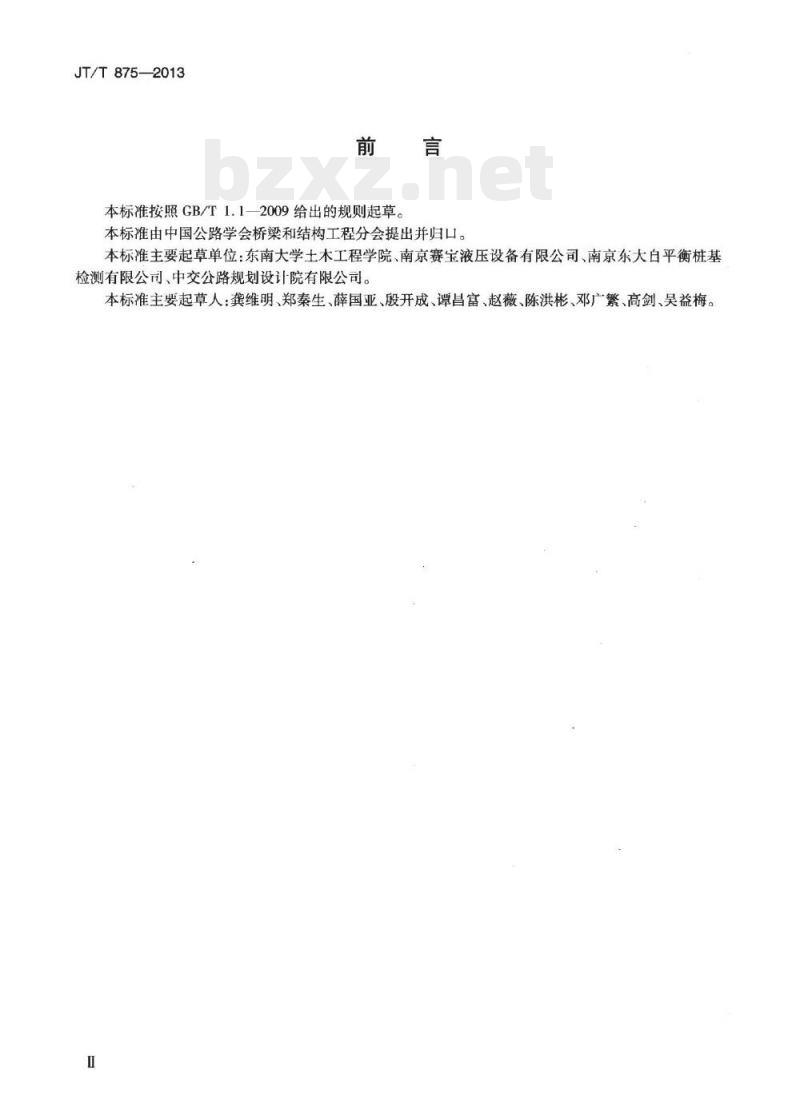

前言
本标准按照 GB/T1.1—2009 给出的规则起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准主要起草单位为东南大学土木工程学院、南京赛宝液压设备有限公司、南京东大白平衡桩基检测有限公司、中交公路规划设计院有限公司。本标准主要起草人包括龚维明、郑秦生、薛亚、殷开成、谭昌富、赵薇、陈洪彬、邓广繁、高剑、吴益梅。

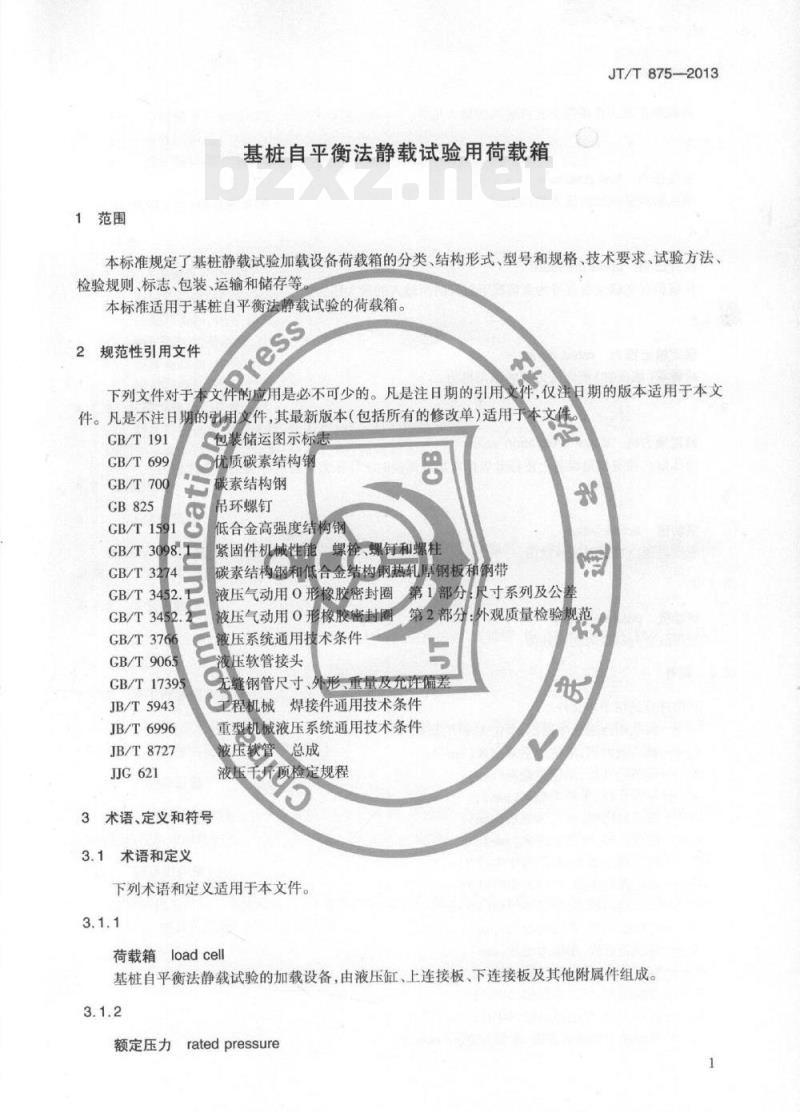

1 范围
本标准规定了基桩静载试验加载设备荷载箱的分类、结构形式、型号和规格、技术要求、试验方法、检验规则、标志、包装、运输和储存等。本标准适用于基桩自平衡法静载试验的荷载箱。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T699 碳素结构钢
GB/T700 碳素结构钢
GB/T825 优质碳素结构钢
GB/T1591 低合金高强度结构钢
GB/T3098 紧固件机械性能
GB/T3274 螺栓、螺钉和螺柱
GB/T3452 碳素结构钢和低合金结构钢热轧厚钢板和钢带
GB/T3766 液压气动用O形橡胶密封圈第1部分
GB/T9065 液压气动用O形橡胶密封圈第2部分:液压系统通用技术条件
GB/T17395 液压软管接头
JB/T5943 无缝钢管尺寸、外形、重量及允许偏差
JB/T6996 工程机械焊接件通用技术条件
JB/T8727 重型机械液压系统通用技术条件
JJG621 液压千斤顶检定规程

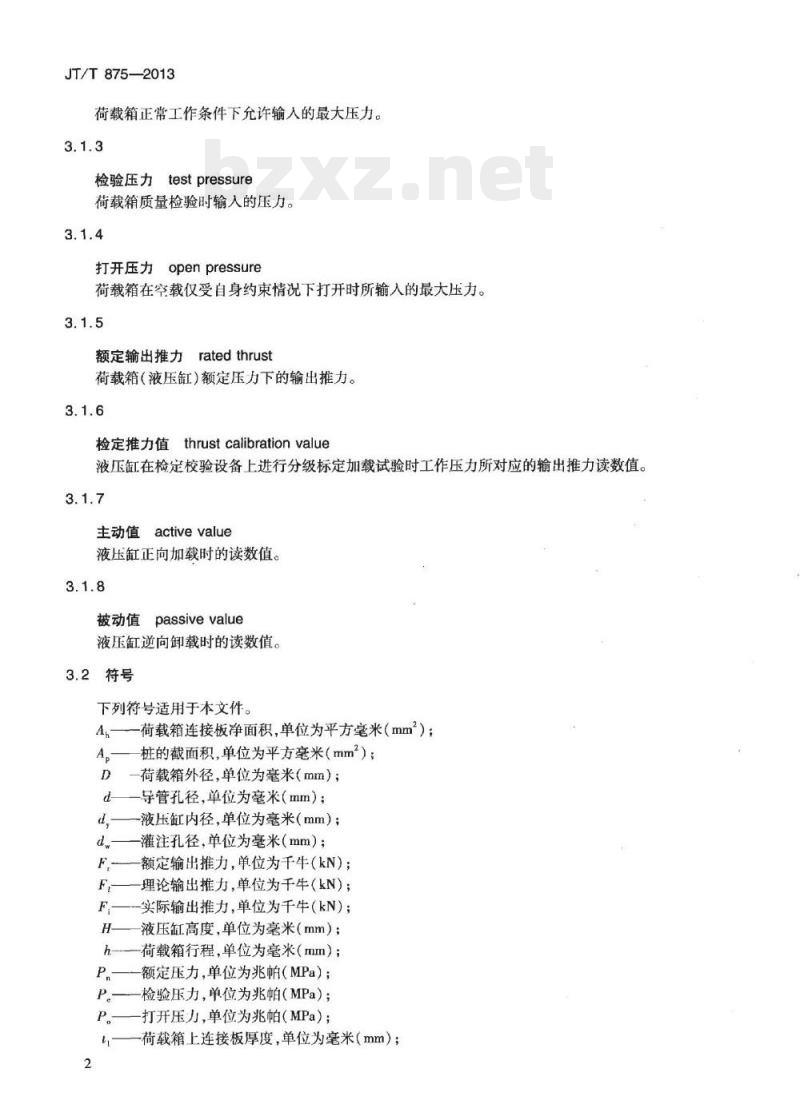

3 术语、定义和符号
3.1 术语和定义
下列术语和定义适用于本文件。
3.1.1 荷载箱 load cell:基桩自平衡法静载试验的加载设备,由液压缸、上连接板、下连接板及其他附属件组成。
3.1.2 额定压力 rated pressure:荷载箱正常工作条件下允许输入的最大压力。
3.1.3 检验压力 test pressure:荷载箱质量检验时输入的压力。
3.1.4 打开压力 open pressure:荷载箱在空载仅受自身约束情况下打开时所输入的最大压力。
3.1.5 额定输出推力 rated thrust:荷载箱(液压缸)额定压力下的输出推力。
3.1.6 检定推力值 thrust calibration value:液压缸在检定校验设备上进行分级标定加载试验时,工作压力所对应的输出推力读数值。
3.1.7 主动值 active value:液压缸正向加载时的读数值。
3.1.8 被动值 passive value:液压缸逆向卸载时的读数值。
3.2 符号
下列符号适用于本文件。
A —— 荷载箱连接板净面积,单位为平方毫米(mm²)
D —— 桩的截面积,单位为平方毫米(mm²)
d —— 荷载箱外径,单位为毫米(mm)
dw —— 导管孔径,单位为毫米(mm)
F —— 液压缸内径,单位为毫米(mm)
f —— 灌注孔径,单位为毫米(mm)
F —— 额定输出推力,单位为千牛(kN)
F —— 理论输出推力,单位为千牛(kN)
F —— 实际输出推力,单位为千牛(kN)
t —— 液压缸高度,单位为毫米(mm)
h —— 荷载箱行程,单位为毫米(mm)
P —— 额定压力,单位为兆帕(MPa)
P —— 检验压力,单位为兆帕(MPa)
P —— 打开压力,单位为兆帕(MPa)
t1 —— 荷载箱上连接板厚度,单位为毫米(mm)
t2 —— 荷载箱下连接板厚度,单位为毫米(mm)
p —— 有效面积比
m —— 液压缸负载效率
4 分类、结构形式、型号和规格
4.1 分类
4.1.1 按荷载箱形式分为:
a) 桩间荷载箱,代号 CH;
b) 桩端荷载箱,代号 BH;
c) 地下连续墙荷载箱,代号 UH;
d) 沉井荷载箱,代号 OH;
e) 桩顶荷载箱,代号 TH。
4.1.2 按荷载箱使用性能分为:
a) 竖向荷载试验用荷载箱,见 4.1.1 a)~d) 和附录 A.1;
b) 水平荷载试验用荷载箱,见 4.1.1 e) 和附录 A.2。
4.2 结构形式
4.2.1 桩间荷载箱:由液压缸、上下连接板、上下位移杆、位移护管、分油管、进油管、连接螺栓等组成。
4.2.2 桩端荷载箱:由液压缸、上下连接板、上下位移杆、位移护管、进油管、连接螺栓等组成。
4.2.3 地下连续墙荷载箱:由液压缸、上下连接板、上下位移杆、位移护管、进油管、分油管、连接螺栓等组成。
4.2.4 沉井荷载箱:由液压缸、上下连接板、上下位移杆、进油管、内外护套、密封环、连接螺栓等组成。
4.2.5 桩顶荷载箱:用于水平荷载试验,由球铰支座、球头、往复式液压缸、进油管、回油管、支撑垫、底座等组成。
4.3 型号
4.3.1 荷载箱:型号由荷载箱代号、额定输出推力和行程组成。表示方法:荷载箱代号-额定输出推力-行程(加长型标注 L)。
示例 1:标准型输出推力 15000 kN 的桩间荷载箱,代号为:CH-15000。
示例 2:加长型输出推力 120000 kN 的沉井荷载箱,代号为:OH-120000-L。
4.3.2 液压缸:由液压缸代号、液压缸内径、单缸额定输出推力和液压缸数量组成。表示方法:YG-内径-单缸额定输出推力×液压缸数量。
示例:由 6 个内径为 220 mm、单缸额定输出推力为 1500 kN 的液压缸组成,代号为:YG220-1500×6。
4.4 规格
4.4.1 桩间荷载箱规格:
序号 | 桩径 (mm) | 荷载箱外径 D (mm) | 导管孔径 d (mm) | 行程 h (mm) | 上连接板厚度 t1 (mm) | 下连接板厚度 t2 (mm)
---|---|---|---|---|---|---
1 | 500 | 420 | 120 | 180 | 20 | 30
2 | 600 | 500 | 120 | 180 | 20 | 30
3 | 800 | 650~700 | 120 | 180 | 20 | 30
4 | 1000 | 850~900 | 120 | 180 | 20 | 30
5 | 1200 | 1050~1100 | 120 | 180 | 20 | 30
6 | 1500 | 1350~1400 | 120 | 180 | 20 | 30
7 | 1800 | 1650 | 120 | 180 | 20 | 30
8 | 2000 | 1700 | 120 | 180 | 20 | 30
9 | 2500 | 1850 | 120 | 180 | 20 | 30
10 | 3000 | 1900 | 120 | 180 | 20 | 30
11 | 5000 | 2300~ | 120 | 180 | 20 | 30
4.4.2 桩端荷载箱规格见表2。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
