JT/T 881.3-2013 Inland ship lifts-Part 3:Test methods and inspection regulations.
1范围
JT/T 881.3规定了内河船用电梯(以下简称”电梯”) ,包括乘客电梯、载货电梯和杂物电梯的试验方法、检验项目和检验规则。
4.2.1查看电 梯整体和部件设备。电梯应标牌齐全、接线正确电缆走向合理、电梯整机配套完整;部件设备应贴附标牌、外形完整。
4.2.2.查看轿厢、轿门层J及其他叮见部分。表面应平整,外表面应没有大于3mm的凹进或凸出部分,涂漆部分应色泽均匀、无漆膜脱落。
4.2.3电梯信号显示应明亮.各种标识应清晰。
4.2.4检查电梯 紧固件,不应有脱落或松动现象。
4.3材料
4.3.1检查电梯结构和部件设 备(在有特殊要求的情况下)的材料证明文件,材料应符合《材料与焊接规范》的适用要求或为船检机构接受的其他材料。
4.3.2检查 导向轮轴的材料证明文件,材料强度不应低于45号钢。
4.3.3检查 黑色金属表面处理技术文件。
4.3.4检查焊接材料证明文件。 焊接材料的物理性能不应低于母材。
4.4供电系统错相保护装置
将电源总输人线分别断去-相和交换相序后再接通电源,按召喚箱上各层站按钮,电梯应不能工作。
4.5 限速器一安全钳
4.5.1限速器
4.5.1.1人为 动作限速器的电气安全装置.电梯应停止运行。
4.5.1.2审查限速器动作速度校验报告,报告上的动作速度应和限速器铭牌上的相关参数相符。如有必要,采用便携式限速器测试仪器测量限速器的动作速度。

ICS47.060;91.140.90
备案号：
中华人民共和国交通运输行业标准JT/T881.3—2013
内河船用电梯
第3部分：试验方法和检验规则
Inland ship lifts-Part 3: Test methods and inspection regulations2013-10-09发布
中华人民共和国交通运输部
2014-01-01实施
规范性引用文件
试验条件
试验方法
检验规则
河船用电梯检验记录
附录A（规范性附
JT/T881.3-2013
JT/T881.3—2013

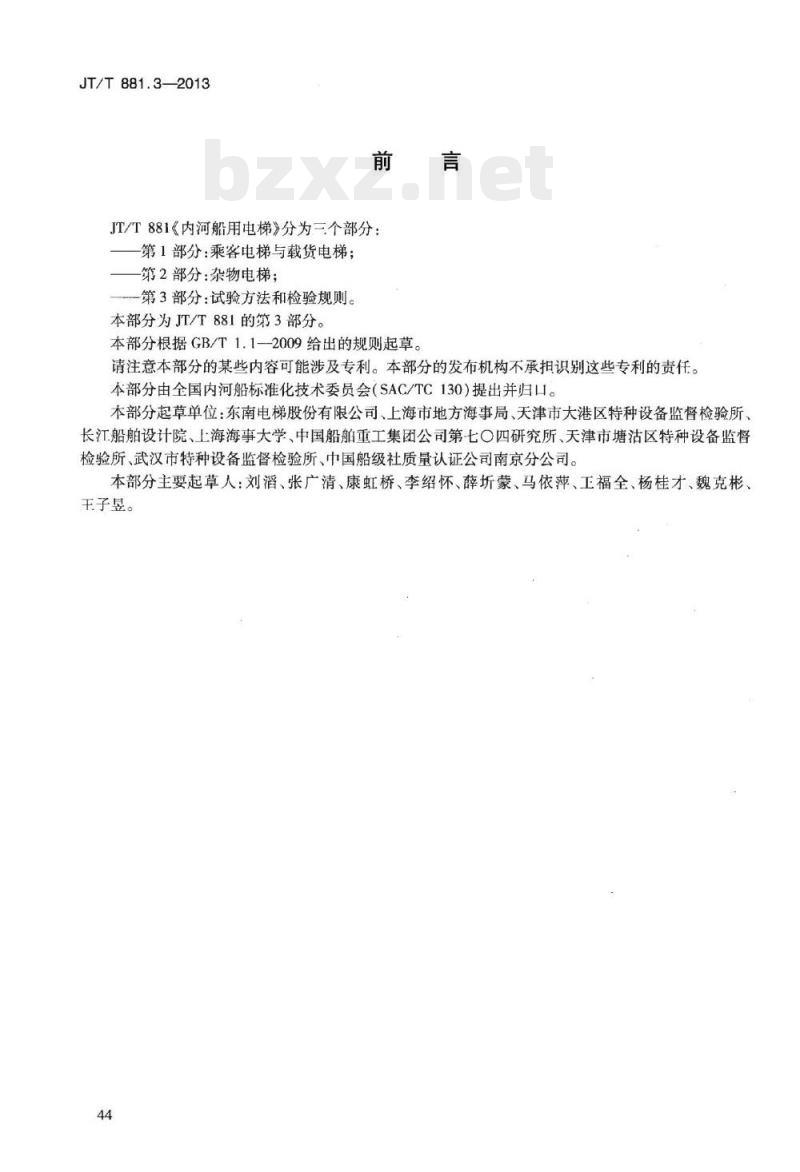

JT/T881《内河船用电梯》分为三个部分：第1部分：乘客电梯与载货电梯；第2部分：杂物电梯；
第3部分：试验方法和检验规则。本部分为JT/T881的第3部分。
本部分根据GB/T1.1-2009给出的规则起草。请注意本部分的某些内容可能涉及专利。本部分的发布机构不承担识别这些专利的责任。本部分由全国内河船标准化技术委员会（SAC/TC130）提出并归口。本部分起草单位：东南电梯股份有限公司、上海市地方海事局、天津市大港区特种设备监督检验所、长江船舶设计院、上海海事大学、中国船舶重工集团公司第七○四研究所、天津市塘沽区特种设备监督检验所、武汉市特种设备监督检验所、中国船级社质量认证公司南京分公司。本部分主要起草人：刘滔、张广清、康虹桥、李绍怀、薛圻蒙、马依萍、工福全、杨桂才、魏克彬、王子昱。
JT/T881.32013

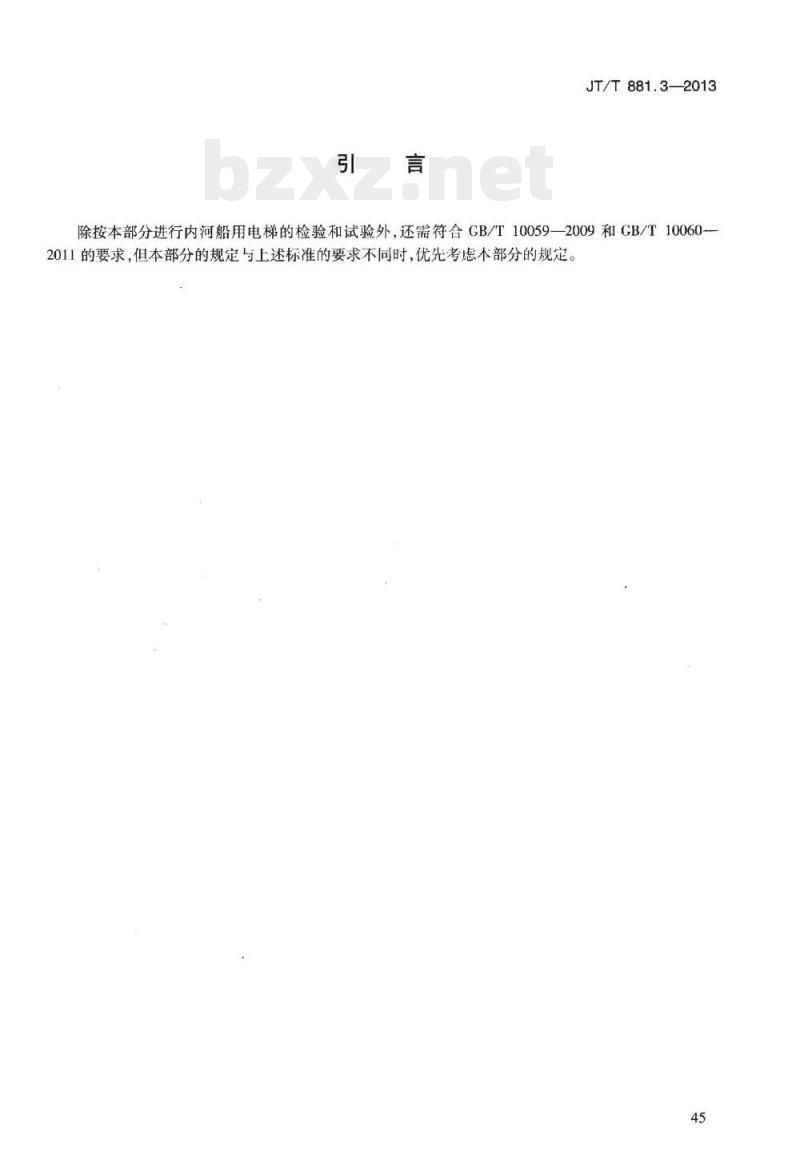

除按本部分进行内河船用电梯的检验和试验外，还需符合GB/T10059—2009和GB/T10060-2011的要求，但本部分的规定与上述标准的要求不同时，优先考虑不部分的规定。45
1范围
内河船用电梯
第3部分：试验方法和检验规则
JT/T881.3-2013
本部分规定了内河船用电梯（以下简称“电梯”），包括乘客电梯、载货电梯和杂物电梯的试验方法、检验项目和检验规则。
规免的内河船用曳引式电梯内河船用液压电梯和JT/T881.2规定的本部分适用于JT/T881.1
内河船用杂物电梯。
2规范性引用文件
下列文件对手文件的应用是必
仅注日期的版本适用于本文
不而少的。
。凡是注日期的引用文件
文件。
用文件，其最新版本（包括所有的修改单件。凡是不注日期的
单）适用于本
GB7588
GB21240
GB/T24474C
JT/T881
JT/T881
中国船级社
3试验条件
电梯制造
与安装安全规范
液压电梯制造与安装安全规范
电梯乘运质量测量
第1部：来客电梯与载货电梯
内河船用电梯
内河船用电机
材料与焊接规
3.1电梯的试验应在下列条件下进行2部分：杂物电梯
a）船舶持续摄
表动：振动频率0Hz~25Hz，全幅值不大于2mm；船舶横向倾斜：。以内；
主以肉：
船舶纵向倾斜：
102+45℃；
试验环境温度：
e）试验环境相对湿度不超过95%，如有可能在电气设备上产生凝露，应采取相应措施。3.2试验仪器和量具应在计量检定合格或校准的有效期内，测量精确度应满足下列测量精度的要求：a）质量、力、距离、速度为1%；b）电压、电流为±5%；
温度为±5℃；
d）记录设备应能检测到0.01s变化的信号。3.3电梯加速度、减速度、振动和噪声的试验用仪器的性能应满足GB/T24474-2009中4.2和4.5的规定。4试验方法
4.1尺寸
用长度量具测量电梯和部件设备的结构尺寸。47
JT/T881.3—2013
4.2外观
4.2.1查看电梯整体和部件设备。电梯应标牌齐全、接线正确、电缆走向合理、电梯整机配套完整；部件设备应贴附标牌、外形完整。4.2.2查看轿厢、轿门、层门及其他可见部分。表面应平整，外表面应没有大于3mm的凹进或凸出部分，涂漆部分应色泽均匀、无漆膜脱落。4.2.3电梯信号显示应明亮，各种标识应清晰。4.2.4检查电梯紧固件，不应有脱落或松动现象。4.3材料
4.3.1检查电梯结构和部件设备（在有特殊要求的情况下)的材料证明文件，材料应符合《材料与焊接规范》的适用要求或为船检机构接受的其他材料。4.3.2检查导向轮轴的材料证明义件，材料强度不应低于45号钢。4.3.3检查黑色金属表面处理技术文件。4.3.4
检查焊接材料证明义件。焊接材料的物理性能不应低于母材。4.4供电系统、错相保护装置
将电源总输人线分别断去一相和交换相序后再接通电源，按召唤箱上各层站按钮，电梯应不能工作。
4.5限速器一安全钳
4.5.1限速器
4.5.1.1人为动作限速器的电气安全装置，电梯应停止运行。4.5.1.2审查限速器动作速度校验报告，报告上的动作速度应和限速器铭牌上的相关参数相符。如有必要，采用便携式限速器测试仪器测量限速器的动作速度。4.5.2轿厢安全钳
4.5.2.1试验应在下列条件下进行：a）瞬时式安全钳，轿厢装有均勾分布的额定载重量；b）渐进式安全钳，轿厢装有均匀分布的125%额定载重量。4.5.2.2短接限速器的电气安全装置，轿厢以检修速度下行，人为动作限速器，此时限速器应能提拉安全钳，安全钳的电气安全装置动作，电梯应停止运行；再将安全钳的电气安全装置短接，使轿厢继续下行，安全钳应夹紧导轨使轿厢制停，电梯驱动主机继续运转直至钢丝绳与引轮打滑。4.5.2.3如果电梯涉及GB7588--2003或CB212402007中8.2.2所列特殊情况，轿厢面积超出CB7588—2003或GB21240—2007中表1规定的载货电梯，对瞬时式安全钳，应以轿厢实际载重量达到了轿厢面积按GB7588—2003或GB21240—2007中表1规定所对应的额定载重量进行安全钳的动作试验；对渐进式安全钳，取125%额定载重量与轿厢实际载重量达到了轿厢面积按CB7588-2003或GB212402007中表1规定所对应的额定载重量两者中的较大值，进行安全钳的动作试验。4.5.3对重/平衡重安全钳
试验应在轿厢空载向上运行的条件下进行。短接限速器的电气安全装置，对重/平衡重以检修速度下行，人为动作限速器，此时限速器应能提拉48
JT/T881.32013
安全钳并使安全钳动作，安全钳应夹紧导轨使对重/平衡重制停，电梯驱动主机继续运转直至钢丝绳与电引轮打滑。
4.6缓冲器
缓冲器的固定应牢靠，并与电梯技术参数相适应。耗能型缓冲器液位应正确，有验证柱塞复位的电气安全装置。
4.7极限开关
4.7.1电梯处于检修运行状态，短接上、下减速开关（如有）和上、下限位开关，分别持续按压上行和下行检修按钮，电梯以检修速度向上和向下运行超越上、下极限工作位置，极限开关在轿厢接触缓冲器前应动作，电梯应停止运行。
4.7.2测量极限开关的动作距离，该开关在轿厢或对重接触缓冲器前起作用，并且保证在缓冲器被压缩期间，极限开关仍能保持动作状态。4.8轿厢上行超速保护装置
4.8.1轿厢空载，以额定速度上行，人为触发减速元件动作，同时切断驱动设备供电，轿厢上行超速保护装置应能使轿厢减速并停止。4.8.2轿厢上行超速保护装置动作的电气安全装置动作后，除非人工复位，否则电梯应不能启动或继续运行。
4.9轿厢载重保持能力
轿厢停在底层层站，轿厢内装载125%额定载重量，历时10min，轿厢应保持静止。如果电梯涉及CB7588—2003或CB21240—2007中8.2.2所列特殊情况，轿厢面积超出GB7588—2003或GB21240—2007中表1规定的载货电梯，轿厢装载至125%轿厢实际载重量达到了轿厢面积按GB7588—2003或CB21240—2007中表1规定所对应的额定载重量后，轿厢应保持静止。4.10电梯平衡系数
电引式电梯的平衡系数可采用下列任一种方法进行检查：a）称重法：分别称出轿厢质量和对重质量。按式(1)计算电梯平衡系数：q=
×100%
b）测量电流法：轿厢内加载50%额定载重量，测量电梯上行和下行电流值，如电流值不相等，则从轿厢内取山Q，重量，使电梯上行和下行电流值相等。按式(2)计算电梯平衡系数：9=50%
式(1）、式(2)中：
9—电梯平衡系数：
Q—轿厢质量的数值，单位为千克（kg）；Q.额定载重量的数值，单位为千克(kg）；G—对重质量的数值，单位为千克(kg）；Q2
×100%
Q2——轿厢内取出的载荷的数值，单位为千克（kg），轿厢半载，取出Q2，电梯上行和下行电流值应相等。
JT/T881.3-—2013
作图法：轿厢载有空载、30%、40%、45%、50%、60%70%、100%额定载重量上、下运行，当轿c
厢与对重运行到同一水平位置时，交流电动机仅测量电流，直流电动机测量电流并同时测量电压。然后绘制电流（或电压）一负载曲线，以向上、向下运行曲线的交点来确定平衡系数。
4.11层门与轿门的关闭
4.11.1打开任意一处层门或轿门，按召唤箱按钮或操纵箱层站按钮，电梯应不能启动或继续运行。4.11.2电梯处于工作状态，用三角钥匙打开任意一处层门，电梯应不能启动或继续运行。4.11.3在轿门驱动层门的情况下当轿厢在开锁区域之外时，开启层门后撤去外力，层门应能自动关闭。
手动质危功Rres
紧急操作
断开总电源后
手动紧急操作装置试验按下列方法进行：a）对于电引式和强制驱动式电梯，在电机轴上装上手动紧急操作装置，松开制动器，通过该装置移动载有额定载重量的轿厢至相近站手动向
于400N
用测力器测量操作力操作力不应大火
b）对于液压电梯，持续按压操作紧急下降阀，载有额定载重量的轿厢应能向移动至相近层站，移动速度不超过0.3m/s。手动循环按压液压象站上的手柄，载有额定载重量的矫厢应能向上移动。
4.12.2紧急电动运行装置
行时，电梯应切换为自动救援装置工作状态紧急电动运
4.12.2.2持续按压紧急电动运行开关载有额定载重量的矫厢应能向上或向下移动至相近层站，轿厢运行的速度不应超过.63m/s。·
3停止保护装置
电梯的停止保护装置试验接下列方法进行：a）电梯处于静止状态，逐接压机房、轿顶、底坑红色停止保护开关局再接压召唤箱或操纵箱层站按钮，电梯应不能启
b）电梯以检修速度运行，逐按压机房，轿顶、底坑红色停止保护开关，电梯应停止运行。4.14超载保护装置
轿厢装载110%额定载重量，电梯应报警并不能启动及再平层。动力驱动的轿厢自动门应处于完全打开状态，手动操作的轿厢门应处于可开启状态。4.15紧急报警装置
切断主电源和照明电源，使用紧急报警装置与救援服务之间进行实际通信，通信应能建立并通话顺畅。
4.16电动机运行时间限速器
4.16.1启动电梯，检查电动机运行时间限制器是否在设定的时间内动作。可通过下列方法模拟时间50
限制器的动作：
a）调整时间限制器起作用的设定值；或b）降低电梯运行速度；或
c）其他方法。
JT/T881.3-2013
4.16.2使用计时器记录电动机运行时间，当运行时间超过时间限制器的设定值时，电动机应停止运行，恢复正常运行只能通过手动复位。4.16.3电梯处于检修运行或紧急电动运行时，电动机运行时间限制器应不起作用。4.17检修运行
轿厢空载，将检修开关置于检修位置，检查下列项目：按压召唤箱按钮，乘客戴货电梯还需按压轿厢内操纵箱层站按钮，电梯应不能响应；a）
点动按压上行不行偿修接钮，电梯应不能运行；b)
c）持续按压上行F行检修按钮，电梯应能以检修速度运行：到达电梯行程末端时，继续按压检修按钮，电梯应自动停止。
正常运行
运行状况
电梯的运
手状湿接
下列方法试验
a）轿厢内空载和装载额定载重量，按压每层召唤箱上行、下行召唤按钮，乘客，载货电梯还应按压轿厢内操纵箱层站按钮电梯在全行程内上下运行位正常，信号显示应可确；动力驱动的轿门自动定关应正常，与轿门联动的层门b)
信号灯亮后手动打开，自动关闭应正常：门直动开、关应正常校链式层门在轿门打开。
e）用钳形电流表和万用表测量电梯运行启动后上行和卡行时的电流及交流多相电源电压，电流不应人于电机额定值，电压允许误差应为一10%—十6%。S
运行速度
4.18.2.1电引式和强制驱动式电梯电梯运行至行程中段的运行速度，乘客电梯和载货电梯应不大于105%额定速度，且应不小于92%额定速度；杂物电梯应不大10%额定速度，且应不小于92%额定速度将电梯运行速度测试仪固定于轿厢中，电梯在两端站之间运行，记录测试仪上采集的数据，也可用速度测量精度满足3.2a）要求的其他设备或方法进行测量。4.18.2.2液压电梯
电梯运行至行程中段的运行速度，乘客电梯和载货电梯应不大于108%额定上行速度，且应不小于92%额定下行速度。
电梯运行速度测试仪固定于空载轿厢中，电梯从底站向顶站运行，记录测试仪上采集的数据；电梯运行速度测试仪固定于载有额定载重量的轿厢中，电梯从顶站向底站运行，记录测试仪上采集的数据。也可用速度测量精度满足3.2a）要求的其他设备或方法进行测量。4.18.3运行加速度
对于乘客电梯，在轿厢空载和载有额定载重量的工况下分别测量电梯正常运行时全程上行和全程下行的加速度，方法如下www.bzxz.net
a）将加速度传感器安放在轿厢地面中央半径为100mm的圆形范围内，并紧贴地板，传感器的敏51
JT/T881.3-2013
感方向与轿厢地面垂直，测量电梯的加、减速度和垂直振动加速度。电梯启动加速度和制动减速度不应大于1.5m/s2，电梯运行时垂直方向的振动加速度不应大于0.25m/s。把加速度传感器安放在轿厢地面的正中，并紧贴地板，传感器的敏感方向分别与轿厢门b）
平行或垂直，测量电梯的水平振动加速度。电梯运行时水平方向的振动加速度不应大于0.15m/s。
4.18.4平层精度
用深度游标卡尺或直尺分别测量空载和载有额定载重量的轿厢自底站向上逐层运行和自项站向下逐层运行的平层准确度，以及轿厢在两个端站之问直驶的平层准确度。测量位置在开门宽度的1/2处，数值为轿地坎上平面对层门地坎上平面垂直方向的差值。对于交流单速电梯，轿厢平层准确度应在-30mm~+30mm范围内；对于交流双速电梯，平层准确度应为~20mm~+20mm范围内：对于交流变频调速电梯，平层准确度应在-10mm～+10mm范围内，对于液压电梯，平层准确度应在-20mm~+20mm范围内。
4.19超载运行
短接超载报警回路，电梯轿厢装载：a）乘客电梯和载货电梯：115%的额定载重量；b）杂物电梯：125%的额定载重量。在整个高度向上、向下运行，电梯运行和层门开关无异常。4.20开关门时间
4.20.1乘客电梯自动门开门时间宜在控制柜内测量并记录开门启动信号发出到开门到位信号发出的时问，开门时问的要求见表1。4.20.2乘客电梯自动门关门时间宜在控制柜内测量并记录关门启动信发出至证实层门锁紧装置、轿门锁紧装置（如果有）及层、轿门闭合的电气安全装置的触点全部接通时的时间，关门时间的要求见表1。表1电梯自动门开关门时间
开门方式
中分自动门
旁开自动门
B≤800
开门宽度B(mm）
800注：开门宽度超过1300mm时，其开门时间由制造商与客户协商确定。4.21噪声
4.21.1噪声应在船舶停航时测量。1000单位为秒
11004.21.2关闭风扇、空调等轿厢内的附属设备以及可在轿厢内听到的警报、广播等轿厢外船舶附属设备。电梯以额定速度上行和下行时，用声级计测量机房噪声。传声器置于机房内距地面高1.5m±0.10m，距驱动主机1m处，测量三点，测得的噪声平均值不应大于80dB（A）。52
