JT/T 886.2-2014 Technical requirements for swap trailer transport of road vehicles Part 2 : Semi-trailer.
1范围
JT/T 886.2规定了道路甩挂运输半挂车的基本要求、配置要求、匹配尺寸要求以及结构与主要参数。
JT/T 886.2适用于道路甩挂运输半挂车的生产与使用管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 1589道路车辆外廓尺寸、轴荷及质量限值
GB/T 3730. 1汽车和挂车类型的术语和定义
GB/T 3730. 2道路车辆质量词汇和代码
CB/T 3730.3汽车和挂车的术语及其定义车辆尺寸
GB/T 4606道路车辆半挂 车牵引座50号牵引销的基本尺寸和安装、互换性尺寸
GB/T 5053.1- 2006道路车辆 牵引车 与挂车之间电连接器7芯24V标准型(24N)
GB/T 5922汽车和挂车气压制动装 置压力测试连接器技术要求
CB 7258机动车运行安全技术条件
GB/T 13594机动车和挂车防抱制动性能和试验方法
GB/T 13881牵引车与挂车之间气制动管连接器
GB/T 18505汽车轮胎动平衡试验方法
GB 18565营运车辆综合性能要求和试验方法
GB/T 20070道路车辆牵引车与半挂车之间机械连接互换性
GB/T 20716. 1道路车辆牵引车和挂车之间的电连接器 第 1部分:24V标称电压车辆的制动系统和行走系的连接
GB/T 26777挂车支承装置
JT/T 475挂车车轴
JT/T 487货运挂车气压制动系统技术要求和试验方法

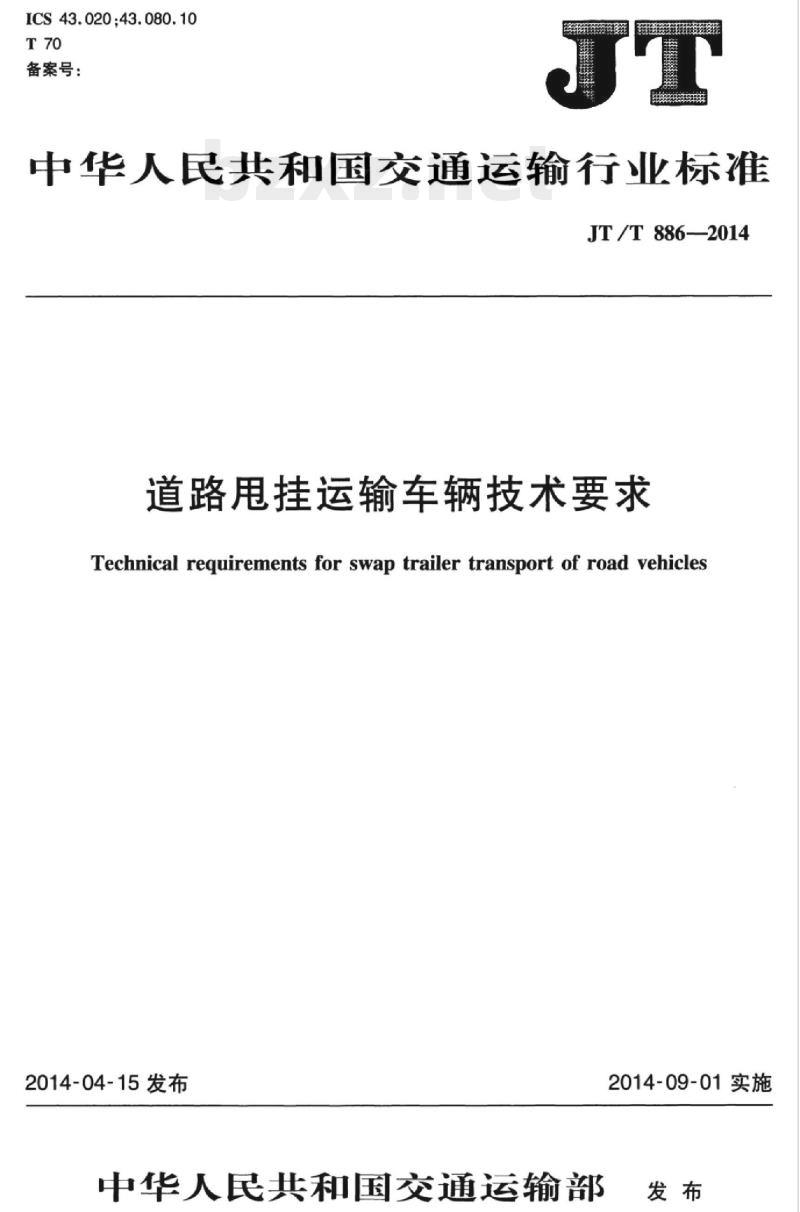

ICS43.020;43.080.10
备案号：
中华人民共和国交通运输行业标准JT/T886—2014
道路甩挂运输车辆技术要求
Technical requirements for swap trailer transport of road vehicles2014-04-15发布
中华人民共和国交通运输部www.bzxz.net
2014-09-01实施

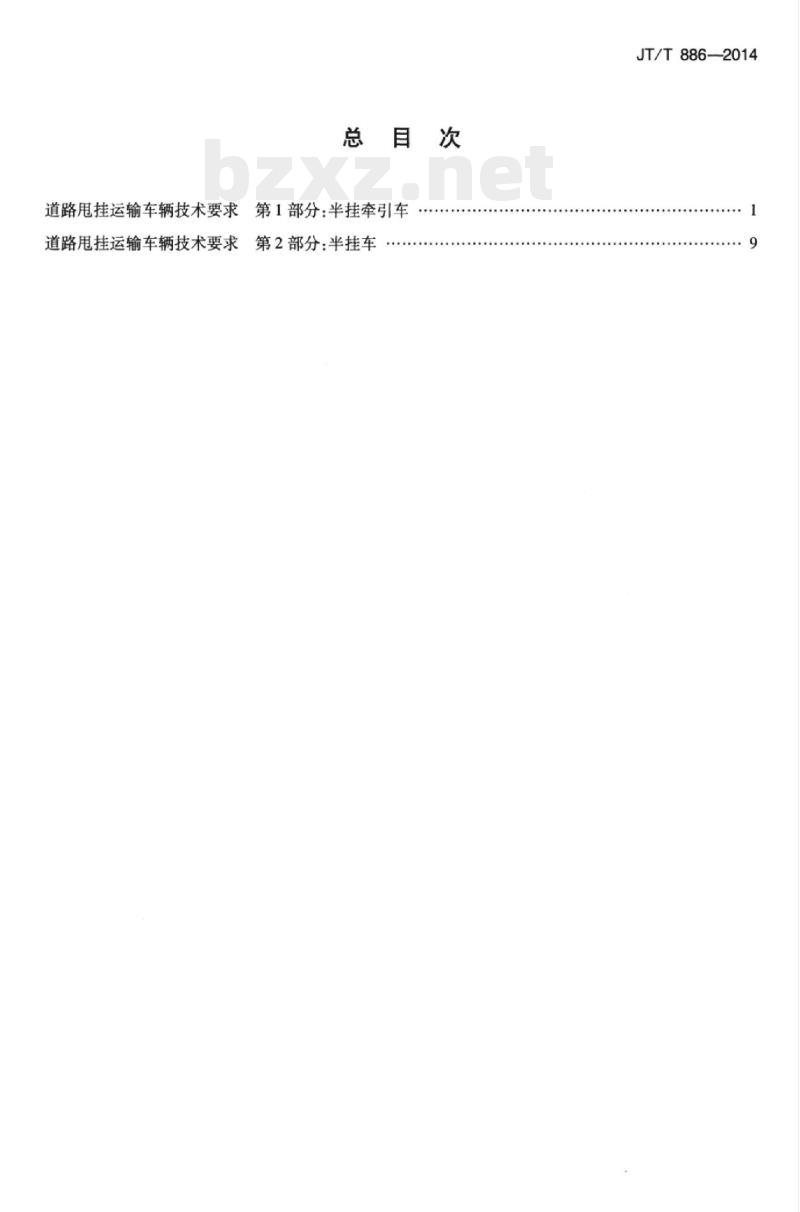

总目次
道路甩挂运输车辆技术要求
第1部分：半挂牵引车
道路甩挂运输车辆技术要求
第2部分：半挂车
JT/T886—2014
TiKAoNi KAca
ICs 43. 680.Y KAca
备案号：

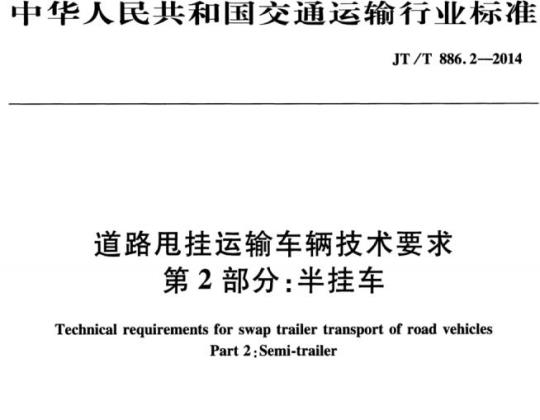

中华人民共和国交通运输行业标准JT/T886.2—2014
道路甩挂运输车辆技术要求
第2部分：半挂车
Technical requirements for swap trailer transport of road vehiclesPart2:Semi-trailer
2014-04-15发布
中华人民共和国交通运输部
2014-09-01实施
Hii KAoNni KAca
HiiKAoNniKAca
范围·
规范性引用文件
术语和定义
基本要求
配置要求
匹配尺寸要求
结构与主要参数
JT/T886.2—2014
HiiKAoNiKAca
JT/T886.2—2014
JT/T886《道路甩挂运输车辆技术要求》分为两个部分：-第1部分：半挂牵引车；
一第2部分：半挂车。
本部分为JT/T886的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由中华人民共和国交通运输部运输司提出。本部分由全国汽车标准化技术委员会挂车分技术委员会（SAC/TC114/SC13）归口。本部分起草单位：交通运输部公路科学研究院、中集车辆（集团）有限公司、山东迅力特种汽车有限公司。
本标准主要起草人：张红卫、张学礼、董金松、洪光、周刚、区传金、宗成强、张浩、付明新。12
iiKAoNniKAca
1范围
道路甩挂运输车辆技术要求
第2部分：半挂车
JT/T886.2—2014
JT/T886的本部分规定了道路甩挂运输半挂车的基本要求、配置要求、匹配尺寸要求以及结构与主要参数。
本部分适用于道路甩挂运输半挂车的生产与使用管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1589
GB/T3730.1
GB/T 3730.2
GB/T3730.3
GB/T4606
道路车辆外廓尺寸、轴荷及质量限值汽车和挂车类型的术语和定义
道路车辆质量词汇和代码
汽车和挂车的术语及其定义车辆尺寸道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸GB/T5053.1—2006
道路车辆牵引车与挂车之间电连接器7芯24V标准型（24N）GB/T5922
GB7258
GB/T13594
GB/T13881
GB/T18505
GB18565
GB/T20070
GB/T 20716.1
GB/T26777
JT/T475
JT/T487
JT/T885
ISO4009
3术语和定义
汽车和挂车气压制动装置压力测试连接器技术要求机动车运行安全技术条件
机动车和挂车防抱制动性能和试验方法牵引车与挂车之间气制动管连接器汽车轮胎动平衡试验方法
营运车辆综合性能要求和试验方法道路车辆牵引车与半挂车之间机械连接互换性道路车辆牵引车和挂车之间的电连接器第1部分：24V标称电压车辆的制动系统和行走系的连接
挂车支承装置
挂车车轴
货运挂车气压制动系统技术要求和试验方法营运半挂车安全性能要求与检测方法道路车辆牵引车和挂车之间电气和气动连接的位置（Commercialvehicles-Location of electrical and pneumatic connections between towing vehicles andtrailers)
GB/T3730.1、GB/T3730.2、GB/T3730.3界定的术语和定义适用于本文件。13
HiiKAoNniKAca
JT/T886.2—2014
4基本要求
4.1国产车辆应列入《车辆生产企业及产品公告》并具备汽车产品强制认证（3C)证书，进口车辆应具备3C证书。
4.2半挂车外廓尺寸、轴荷、质量限值以及运行安全要求应符合GB1589、GB7258、GB18565等标准规定。
4.3半挂车在无牵引状态下的安全要求应满足JT/T885的规定。4.4半挂车宜分为集装箱运输半挂车、厢式半挂车和栏板半挂车三种形式。4.5半挂车应安装子午线轮胎，宜使用无内胎子午线轮胎或宽断面单胎，各轮胎负荷之和应满足轴荷要求。
4.6半挂车前端梁上的气制动连接器、电连接器和ABS系统连接器的固定排列顺序应符合IS04009的规定。
4.7半挂车气压制动系统应符合JT/T487的规定。4.8半挂车与半挂牵引车之间电连接器2号线应接位置灯、示廓灯和牌照灯，6号线应接后雾灯，7号线应接倒车灯，其余接线方式应符合GB/T5053.1一2006中5.4的规定。4.9半挂车车轮在安装前应进行动平衡试验，试验方法符合GB/T18505的规定。5配置要求
5.1半挂车支承装置应为双联动，并符合GB/T26777的规定。5.2半挂车车轴为10吨级，并应符合JT/T475的规定。5.3半挂车应采用50号牵引销，且应符合GB/T4606的规定。5.4半挂车应装备符合GB/T13594要求的4S/4M或4S/2M防抱制动系统，与半挂牵引车之间接口应符合GB/T20716.1的规定。
5.5半挂车与牵引车之间的气制动连接器应符合GB/T13881的规定，制动连接器在工作状态下进行2500次试验后，密封性能应良好，且制动气室应装备符合GB/T5922要求的测试连接器。5.6半挂车制动器应具备制动间隙自动调整功能。5.7半挂车宜采用空气悬架。
6匹配尺寸要求
6.1半挂车前回转半径R（见图1)应不大于2040mm。6.2半挂车间隙半径r（见图1）应不小于2300mm。6.3半挂车空载状态下，牵引销座板离地高度H见图2）应为1230mm~1250mm，高集装箱运输半挂车宜为1020mm~1040mm。
6.4牵引销中心到半挂车最后端的距离：长度不大于13600mm的半挂车应不大于12000mm，长度大于13600mm且小于14600mm的半挂车应不大于13000mm。7结构与主要参数
7.1集装箱运输半挂车主要参数应符合表1的规定。14
半挂车形式
两轴20英尺
两轴40英尺
三轴40英尺
车架结构
骨架式
鹅颈骨架式
图1半挂车与牵引车
图2半挂车
集装箱运输半挂车主要参数
最大允许总质量
≤35000
≤35000
骨架式/鹅颈骨架式
≤37000
整备质量
≤4100
≤4520
≤6520
JT/T886.2—2014
承载面高度（mm）
普通集装箱
≤1410
高集装箱
1080~1100
JT/T886.2—2014
厢式运输半挂车主要参数应符合表2的规定。7.2
表2月
厢式运输半挂车主要参数
半挂车形式
两轴厢式车
三轴厢式车
最大允许总质量
整备质量
≤6500
≤7500
≤8500
栏板式半挂车主要参数应符合表3的规定。总长
(mm）
≤10000
≤13000
≤14600
表3栏板式半挂车主要参数
半挂车形式
三轴栏板式
最大允许总质量
整备质量
≤7000
≤13000
车厢内部尺寸（mm）
≥9300
≥12300
≥13.500
≥2440
车辆尺寸（mm）
≤2500
≥2200
栏板高度
7.4半挂车相对于半挂牵引车的纵向倾角、侧向倾角、铰接角以及牵引车与半挂车之间的自由空间应符合GB/T20070的规定。
