JT/T 886.1-2014 Technical requirements for swap trailer transport of road vehicles.
1范围
JT/T 886.1规定了道路甩挂运输半挂牵引车的基本要求、匹配尺寸、操控配置与环境、行车安全以及其他相关要求。
JT/T 886.1适用于道路甩挂运输半挂牵引车的生产与使用管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅所注日期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 1589道路车辆外廓尺寸 、轴荷及质量限值
GB/T 3730. 1汽车和挂车类型的术语和定义
GB/T 3730. 2道路车辆质量词汇和代码
GB/T 3730.3汽车和挂车的术语及其定义车辆尺寸
GB/T 5053.1-2006道路车辆牵引车 与挂车之间电连接器7芯24V标准型(24N)
GB/T 5922汽车和挂车气压制动装 置压力测试连接器技术要求
GB 7258机动车运行安全技术条件
GB/T 13594机动车和挂车防抱制动性能和试验方法
CB/T 13880道路车辆牵引座互换性
GB/T 13881牵引车与挂车之间气制动管连接器
GB/T 18505汽车轮胎动平衡试验方法
CB 18565营运车辆综合性能要求和试验方法
GB/T 20716. 1道路车辆牵引车和挂车之间的电连接器 第 1部分:24V标称电压车辆的制动系统和行走系的连接
JT 719营运货车燃料消耗量限值及测量方法
JT/T 794 道路运输车辆卫星定位系统车载终端技术要求
ISO 4009道路车辆牵引车和挂 车之间电气和气动连接的位置( Commercial vehicles-Location of electrical and pneumatic connections between towing vehicles and trailers)

ICS43.020：43.080.10
备案号：

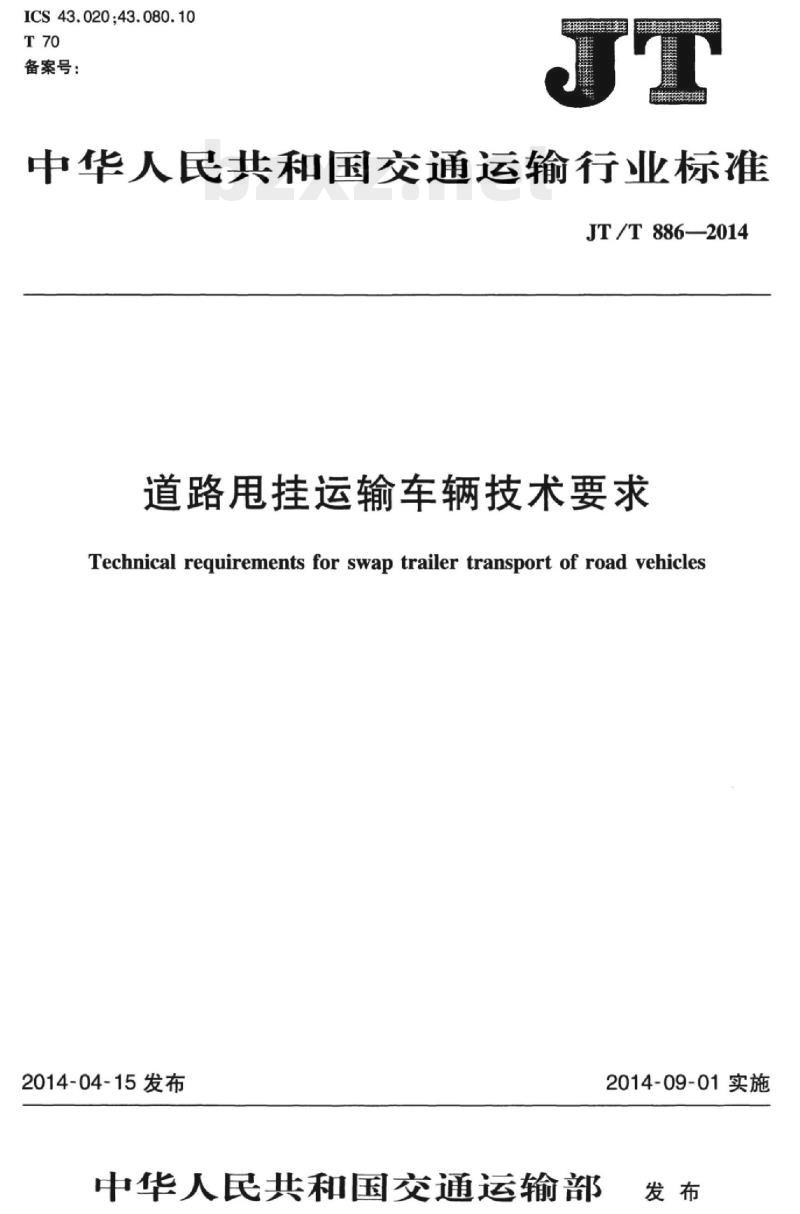

中华人民共和国交通运输行业标准JT/T886—2014
道路甩挂运输车辆技术要求
Technical requirements for swap trailer transport of road vehicles2014-04-15发布
中华人民共和国交通运输部
2014-09-01实施

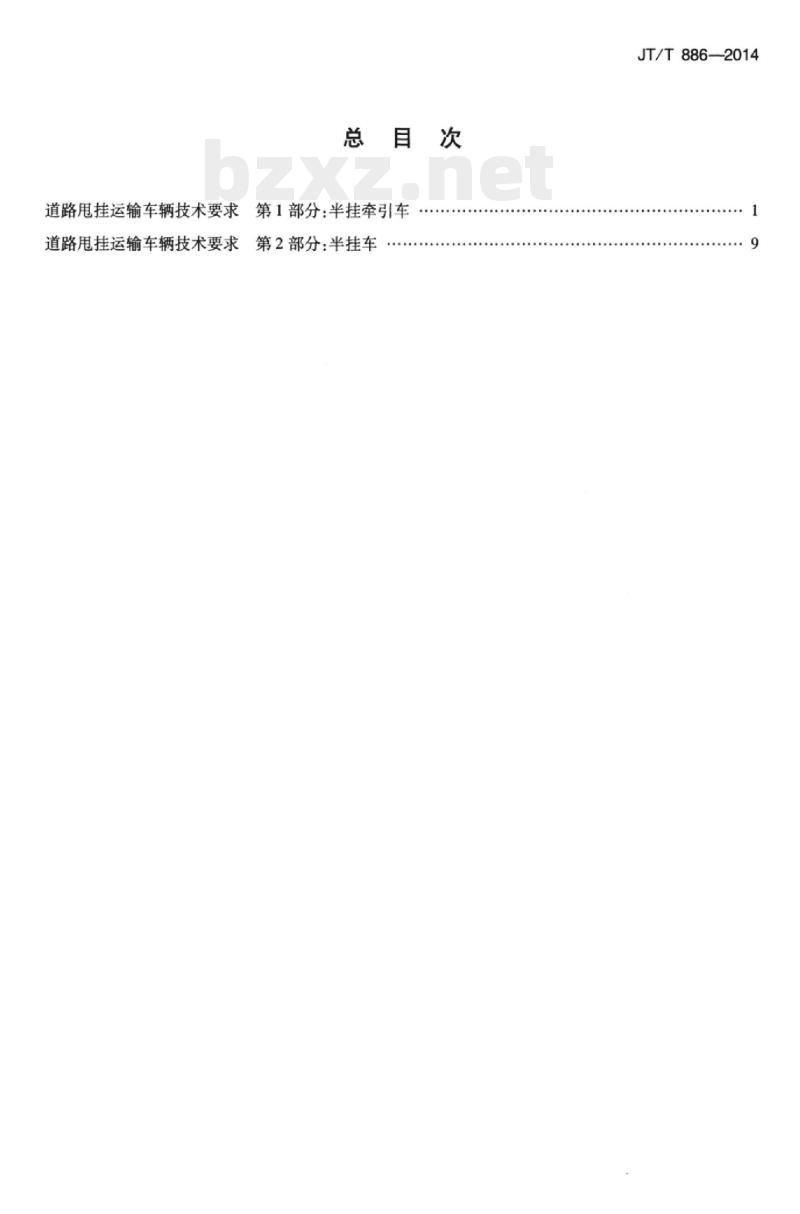

总目次
第1部分：半挂牵引车
道路甩挂运输车辆技术要求
道路甩挂运输车辆技术要求
第2部分：半挂车
JT/T886—2014
HTi KAoNi KAca
ICs43.020;43.080.10
备案号：

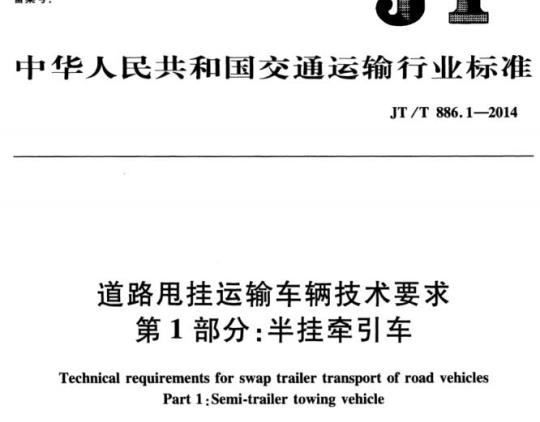

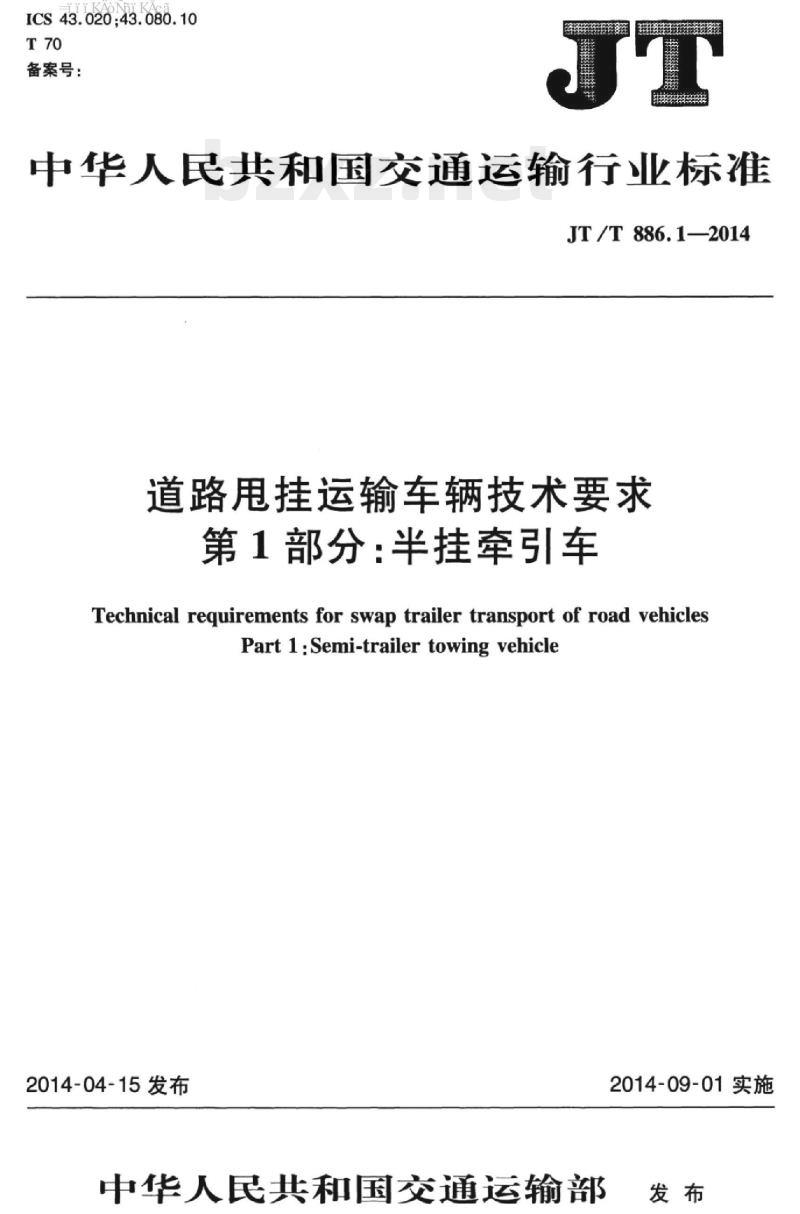

中华人民共和国交通运输行业标准JT/T886.1—2014
道路甩挂运输车辆技术要求
第1部分：半挂牵引车
Technical requirements for swap trailer transport of road vehiclesPart 1:Semi-trailer towing vehicle2014-04-15发布
中华人民共和国交通运输部
2014-09-01实施
HTi KAoNi KAca
HiKAoNiKAca
规范性引用文件
术语和定义
基本要求
匹配尺寸要求
操控配置与环境要求
行车安全装置要求
其他相关要求
JT/T886.12014
iiKAomiKAca
JT/T886.1—2014
JT/T886《道路甩挂运输车辆技术要求》分为两个部分：—一第1部分：半挂牵引车；
—第2部分：半挂车。
本部分为JT/T886的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由中华人民共和国交通运输部运输司提出。本部分由全国汽车标准化技术委员会挂车分技术委员会（SAC/TC114/SC13）归口。本部分起草单位：交通运输部公路科学研究院、北京福田戴姆勒汽车有限公司、中国重汽集团技术发展中心、一汽解放汽车有限公司、江淮汽车股份有限公司。本部分主要起草人：张红卫、董金松、张学礼、李学登、王军、赵国清、李玉刚、周刚、区传金、宗成强、张浩。
HTiKAmi KAca
1范围
道路甩挂运输车辆技术要求
第1部分：半挂牵引车
JT/T886.1—2014
JT/T886的本部分规定了道路甩挂运输半挂牵引车的基本要求、匹配尺寸、操控配置与环境、行车安全以及其他相关要求。
本部分适用于道路甩挂运输半挂牵引车的生产与使用管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1589
GB/T3730.1
GB/T3730.2
GB/T3730.3
道路车辆外廓尺寸、轴荷及质量限值汽车和挂车类型的术语和定义
道路车辆质量词汇和代码
汽车和挂车的术语及其定义车辆尺寸GB/T5053.12006道路车辆牵引车与挂车之间电连接器7芯24V标准型（24N）GB/T5922
CB7258
GB/T13594
GB/T13880
GB/T13881
GB/T18505
GB18565
GB/T20716.1
JT/T794下载标准就来标准下载网
ISO4009
3术语和定义
汽车和挂车气压制动装置压力测试连接器技术要求机动车运行安全技术条件
机动车和挂车防抱制动性能和试验方法道路车辆牵引座互换性
牵引车与挂车之间气制动管连接器汽车轮胎动平衡试验方法
营运车辆综合性能要求和试验方法道路车辆牵引车和挂车之间的电连接器第1部分：24V标称电压车辆的制动系统和行走系的连接
营运货车燃料消耗量限值及测量方法道路运输车辆卫星定位系统车载终端技术要求道路车辆牵引车和挂车之间电气和气动连接的位置（Commercialvehicles-Location of electrical and pneumatic connections between towing vehicles andtrailers)
GB/T3730.1、GB/T3730.2、GB/T3730.3界定的以及下列术语和定义适用于本文件。3.1
半挂牵引车牵引座前回转半径frontfittingradiusof fifthwheels onsemi-trailertowingvehicle半挂牵引车牵引座销孔中心至半挂牵引车驾驶室后部刚性部件末端在水平面上投影点的距离（见5
iiKAoNiKAca
JT/T886.1—2014
图1中R,)。
4基本要求
4.1国产车辆应列入《车辆生产企业及产品公告》并具备汽车产品强制认证（3C)证书，进口车辆应具备3C证书。
4.2车辆的外廓尺寸、轴荷、质量限值以及运行安全要求应符合GB1589、GB7258、GB18565等标准要求。
4.3半挂牵引车的驱动形式分为4×2、6×4、6×2（单转向轴）三种。4.4半挂牵引车应安装子午线轮胎，宜使用无内胎子午线轮胎或宽断面单胎，各轮胎负荷之和应满足轴荷要求。
4.5半挂牵引车发动机比油耗应不大于193g/（kW·h）。4.6半挂牵引车可使用LNG燃料，其发动机最低比油耗、综合油耗两项指标可不执行本标准规定。4.7半挂牵引车应安装符合GB/T13880和其他牵引座相关产品标准规定的50号牵引座。4.8半挂牵引车应安装符合JT/T794及相关标准规定的卫星定位车载终端。4.9半挂牵引车驾驶室后部气制动连接器、电连接器和ABS系统连接器的固定排列顺序应符合ISO4009的规定。
4.10半挂牵引车牵引座处负荷即半挂车鞍座最大允许承载质量，驱动形式4×2牵引车应不小于11000kg，6×4和6×2牵引车（单转向轴）应不小于16000kg。4.11半挂牵引车的准拖挂车总质量驱动形式为4×2的牵引车应不小于35000kg，驱动形式为6×4的牵引车应不小于40000kg，驱动形式为6×2的牵引车应不小于37000kg。5匹配尺寸要求
5.1与半挂车脱开状态下，牵引座结合面高度H（见图1）应为1290mm~1320mm，高集装箱运输半挂牵引车牵引座结合面高度H（见图1）应为1080mm~1110mm。5.2半挂牵引车牵引座前回转半径R（见图1)应不小于2120mm。5.3半挂牵引车后回转半径r(见图2)应不大于2200mm。5.4半挂牵引车牵引座装车后纵向前倾角/后倾角应不小于6°7°。5.5半挂牵引车牵引座牵引销孔中心至车辆前端的距离L（见图1）：4×2牵引车宜不大于4500mm6×4和6×2（单转向轴）牵引车宜不大于5100mm。R
图1半挂牵引车
6操控配置与环境要求
图2半挂牵引车与半挂车
6.1半挂牵引车应装备动力转向、离合器助力等辅助装置。6.2半挂牵引车驾驶室应安装空调器且宜配置卧铺。7行车安全装置要求
JT/T886.1—2014
7.1半挂牵引车车轮在安装前应进行动平衡试验，试验方法符合GB/T18505的规定。7.2半挂牵引车制动器应具备制动间隙自动调整功能。7.3半挂牵引车应装备符合GB/T13594要求的防抱制动系统，与半挂车之间接口应符合GB/T20716.1的规定，并能满足匹配挂车安装的4S/4M或4S/2M防抱制动系统的要求。7.4半挂牵引车应装备辅助制动装置，宜采用液力或电涡流方式。7.5半挂牵引车与半挂车之间的气制动连接器应符合GB/T13881的规定。制动连接器在工作状态下进行2500次试验后，密封性能应良好，且制动气室应装备符合GB/T5922要求的测试连接器。7.6半挂牵引车与半挂车之间电连接器2号线应接位置灯、示廓灯和牌照灯，6号线应接后雾灯，7号线应接倒车灯，其余接线方式应符合GB/T5053.12006中5.4的规定。8其他相关要求
8.1半挂牵引车应安装导流罩或具备相应导流功能的装置。8.2半挂牵引车应在驾驶室后部、牵引座前部位置设置工作台板，板面应具有防滑功能，安装位置、台板尺寸和强度均应满足使用要求。8.3半挂牵引车宜在驾驶室后部、工作台板左侧位置安装操作人员上下的登梯。8.4半挂牵引车宜采用空气悬架系统；集装箱半挂牵引车应采用空气悬架系统。8.5汽车列车比功率应不小于5.50kW/t。注：比功率为发动机最大净功率与汽车列车最大允许总质量的比值。8.6汽车列车满载综合燃料消耗量应符合JT719的规定。
