本标准规定了汽车及挂车侧标志灯的技术要求、试验方法和检验规则。本标准适用于M、N类汽车和O类挂车使用的各种类型的侧标志灯。 GB 18099-2000 汽车及挂车侧标志灯配光性能 GB18099-2000 标准下载解压密码：www.bzxz.net

GB18099-2000

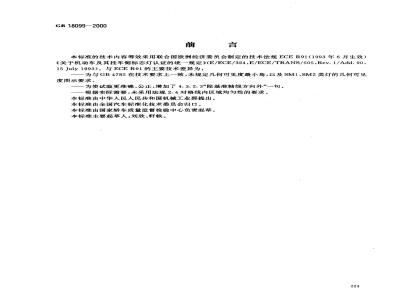

本标准的技术内容等效采用联合国欧洲经济委员会制定的技术法规ECER91（1993年6月生效）《关于机动车及其挂车侧标志灯认证的统一规定》（E/ECE/324，E/ECE/TRANS/505，Rev.1/Add.90，15July1993）。与ECER91的主要技术差异为：为与GB4785在技术要求上一致，未规定几何可见度最小角，以及SM1、SM2类灯的几何可见度图示要求。
为使试验更准确、公正，增加了4.3.2.3“除基准轴线方向外”一句。根据实际需要，未采用法规2.4对格线内区域均勾性的要求。本标准由中华人民人民共和国机械工业部提出。本标准由全国汽车标准化技术委员会归口。本标准由国家轿车质量监督检验中心负责起草。本标准主要起草人：刘欣、轩轶。223
1范圈
中华人民共和国国家标准
汽车及挂车侧标志灯配光性能
Photometric characteristics of side-marker lampsfor motor yehicles and their trailersGB18099--2000
本标准规定了汽车及挂车侧标志灯的技术要求、试验方法和检验规则。本标准适用于M、N类汽车和O类挂车使用的各种类型的侧标志灯。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4599-1994汽车前照灯配光性能GB4785—1998汽车及挂车外部照明和信号装置的安装规定GB15766.1--1995道路机动车辆灯泡尺寸、光电性能要求（idtIEC809：1992)3定义
本标准采用下列定义,GB4785标准中的定义适用于本标准。侧标志灯
从车辆侧面观察，表明车辆存在的灯。4技术要求
4.1一般规定
4.1.1侧标志灯设计和制造应保证在正常使用条件下，即使受到振动，仍能满足使用要求并符合4.3的要求。
4.1.2：侧标志灯的光色和色度特性应符合GB4785的有关规定。4.2对光源的规定
4.2.1灯泡更换式侧标志灯应符合GB15766.1的有关规定。4.2.2非灯泡更换式侧标志灯的标称电压为12V或24V，其光电参数由制造厂和用户商定。4.3配光性能
侧标志灯的发光强度应符合表1的规定：4.3.1
侧标志灯类型
基准轴线方向
最小发光强度
几何可见度最小角范圖内
(除基准轴线方向外)
最大发光强度
国家质量技术监督局2000-05-11批准224
2001-01-01实施
对于多光源灯：www.bzxz.net
GB 18099—2000

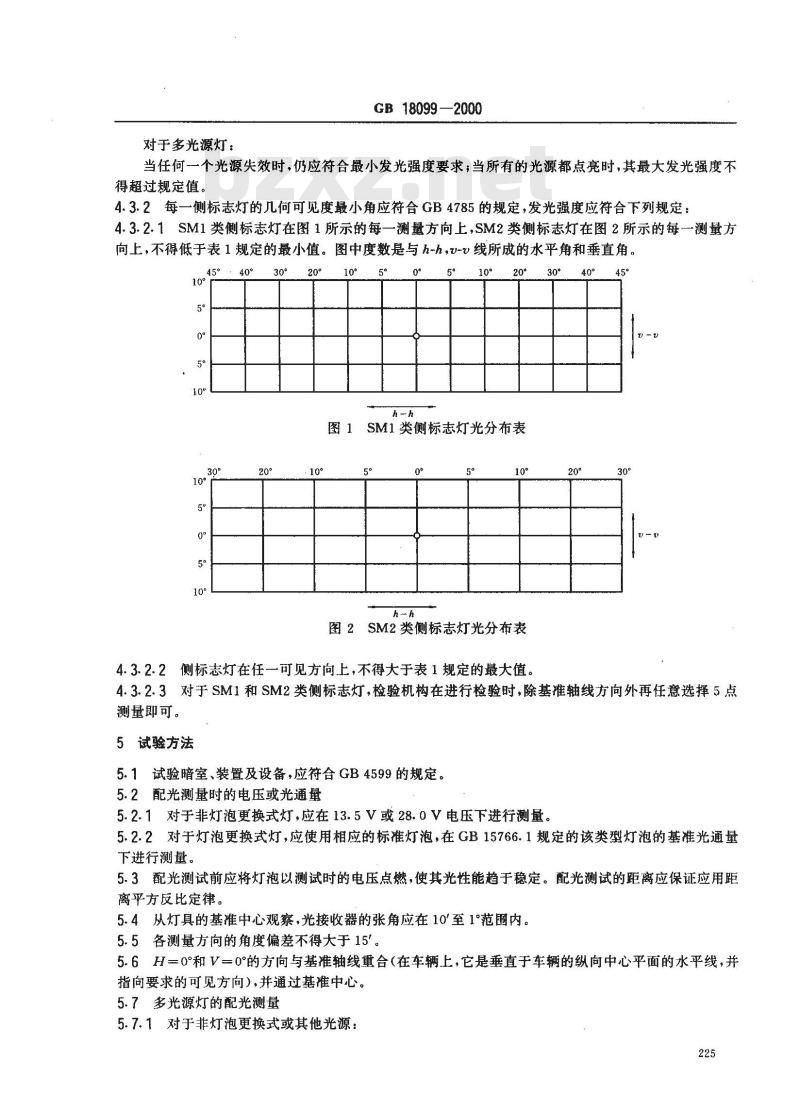

当任何一个光源失效时，仍应符合最小发光强度要求；当所有的光源都点亮时，其最大发光强度不得超过规定值。
4.3.2每一侧标志灯的几何可见度最小角应符合GB4785的规定，发光强度应符合下列规定：4.3.2.1SM1类侧标志灯在图1所示的每一测量方向上,SM2类侧标志灯在图2所示的每一测量方向上，不得低于表1规定的最小值。图中度数是与h-h，V-线所成的水平角和垂直角。10°
图1SM1类侧标志灯光分布表
图2SM2类侧标志灯光分布表
4.3.2.2侧标志灯在任一可见方向上，不得大于表1规定的最大值。30°
4.3.2.3对于SM1和SM2类侧标志灯，检验机构在进行检验时，除基准轴线方向外再任意选择5点测量即可。
5试验方法
5.1试验暗室、装置及设备，应符合GB4599的规定。5.2配光测量时的电压或光通量
5.2.1对于非灯泡更换式灯，应在13.5V或28.0V电压下进行测量。5.2.2对于灯泡更换式灯，应使用相应的标准灯泡，在GB15766.1规定的该类型灯泡的基准光通量下进行测量。
5.3配光测试前应将灯泡以测试时的电压点燃，使其光性能趋于稳定。配光测试的距离应保证应用距离平方反比定律。
5.4从灯具的基准中心观察，光接收器的张角应在10°至1°范围内。5.5各测量方向的角度偏差不得大于15'。5.6H一0°和V一0°的方向与基准轴线重合（在车辆上，它是垂直于车辆的纵向中心平面的水平线，并指向要求的可见方向),并通过基准中心。5.7多光源灯的配光测量
5.7.1对于非灯泡更换式或其他光源：225
GB 18099—2000
在制造商规定的电压下检查配光性能。实验室可以要求制造厂提供此种灯具所需的特种电源。5.7.2对于灯泡更换式光源：
当装用批量生产的灯泡进行测试时，在13.5V或28.0V时，其发光强度应在表1规定的最小值和最大值之间，并按GB15766.1一1995中第5章规定的所使用灯泡的光通量偏差予以修正；或者，可以在每一个灯泡位置上，依次使用标准灯泡，在规定的基准光通量下测量并累加。5.8检查色度特性时光源的色温为2856K，即相当于国际照明委员会推荐的光源A。但对于非灯泡更换式侧标志灯，检查色度特性时应将光源电压置于13.5V或28.0V。6检验规则
6.1侧标志灯不同型式的判定
在以下主要方面有差异的，则认为是不同的型式：6.1.1商品名称或商标；
6.1.2光学系统的特性（发光强度级等）；6.1.3使用的灯泡类型；
6.1.4侧标志灯的结构、形状。
6.2检验灯泡更换式侧标志灯配光性能应使用标准灯泡，在有异议时，允许更换标准灯泡重新测量。6.3侧标志灯所使用的灯泡，应是经认证的产品。在灯泡开展认证前，应是国家有关主管部门指定专门检测机构确认的产品。
6.4申请认证的侧标志灯应进行型式检验和产品一致性检验。6.5型式检验
6.5.1侧标志灯同一型式的判定要求见6.1。6.5.2对于申请认证的产品，制造者应提供：6.5.2.1足以识别该型式灯具特性的图纸（可以有别于生产用图）式三份，包括配光镜的详细的特性结构，并表明基准轴线（H=0°,V=0°),基准中心和灯具安装在车辆上的几何位置，6.5.2.2样灯2只（灯泡更换式侧标志灯应包含灯泡）。6.5.3每只样灯均应符合4.1和4.2的规定。6.5.4按第5章的试验方法进行试验，每只样灯均应符合4.3的规定。6.6产品一致性检验
6.6.1对已经型式检验合格的产品，以随机抽取的样灯来判定其产品的致性。6.6.2每只样灯均应符合4.1和4.2的规定。6.6.3按第5章的试验方法，随机抽取的样灯应符合4.3的规定。但配光性能的最小值放宽至规定的80%，最大值为规定的120%。
6.6.4抽样方案和判定规则，由制造厂和用户商定。226
