JT/T 896-2014
基本信息
标准号： JT/T 896-2014
中文名称：视频分配器
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2751291
相关标签： 视频
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 896-2014 Video distributor.
1范围
JT/T 896规定了视频分配器的组成与分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。
JT/T 896适用于公路机电系统使用的视频分配器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423. 1电工电子产品环境试验第2 部分:试验方法试验 A:低温
GB/T 2423. 2电工电子产品环境试验第2 部分:试验方法试验 B:高温
GB/T 2423.3电工电子产品环境试验第2 部分:试验方法试验 Cab:恒定湿热试验
GB/T 2423. 10电 工电子产品环境试验第2部分:试验方法试验 Fe:振动(正弦)
GB/T 3659电视视频通道测试方法
CB 4208外壳防护等级(IP代码)
GB/T 13384 机电产品包装通用技术条件
GB/T 17626.2电磁兼容 试验 和测量技术静电放电抗扰度试验
GB/T 17626.3 电磁兼容 试验 和测量技术射频电 磁场辐射抗扰度试验
GB/T 17626.4电磁兼容 试验 和测量技术电快速 瞬变脉冲群抗扰度试验
3术语和定义.
下列术语和定义适用于本文件。
3.1视频分配器video distributor
将一路视频信号同步分成多路相同视频信号的装置。
4组成与分类
1范围
JT/T 896规定了视频分配器的组成与分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。
JT/T 896适用于公路机电系统使用的视频分配器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423. 1电工电子产品环境试验第2 部分:试验方法试验 A:低温
GB/T 2423. 2电工电子产品环境试验第2 部分:试验方法试验 B:高温
GB/T 2423.3电工电子产品环境试验第2 部分:试验方法试验 Cab:恒定湿热试验
GB/T 2423. 10电 工电子产品环境试验第2部分:试验方法试验 Fe:振动(正弦)
GB/T 3659电视视频通道测试方法
CB 4208外壳防护等级(IP代码)
GB/T 13384 机电产品包装通用技术条件
GB/T 17626.2电磁兼容 试验 和测量技术静电放电抗扰度试验
GB/T 17626.3 电磁兼容 试验 和测量技术射频电 磁场辐射抗扰度试验
GB/T 17626.4电磁兼容 试验 和测量技术电快速 瞬变脉冲群抗扰度试验
3术语和定义.
下列术语和定义适用于本文件。
3.1视频分配器video distributor
将一路视频信号同步分成多路相同视频信号的装置。
4组成与分类
标准图片预览
标准内容

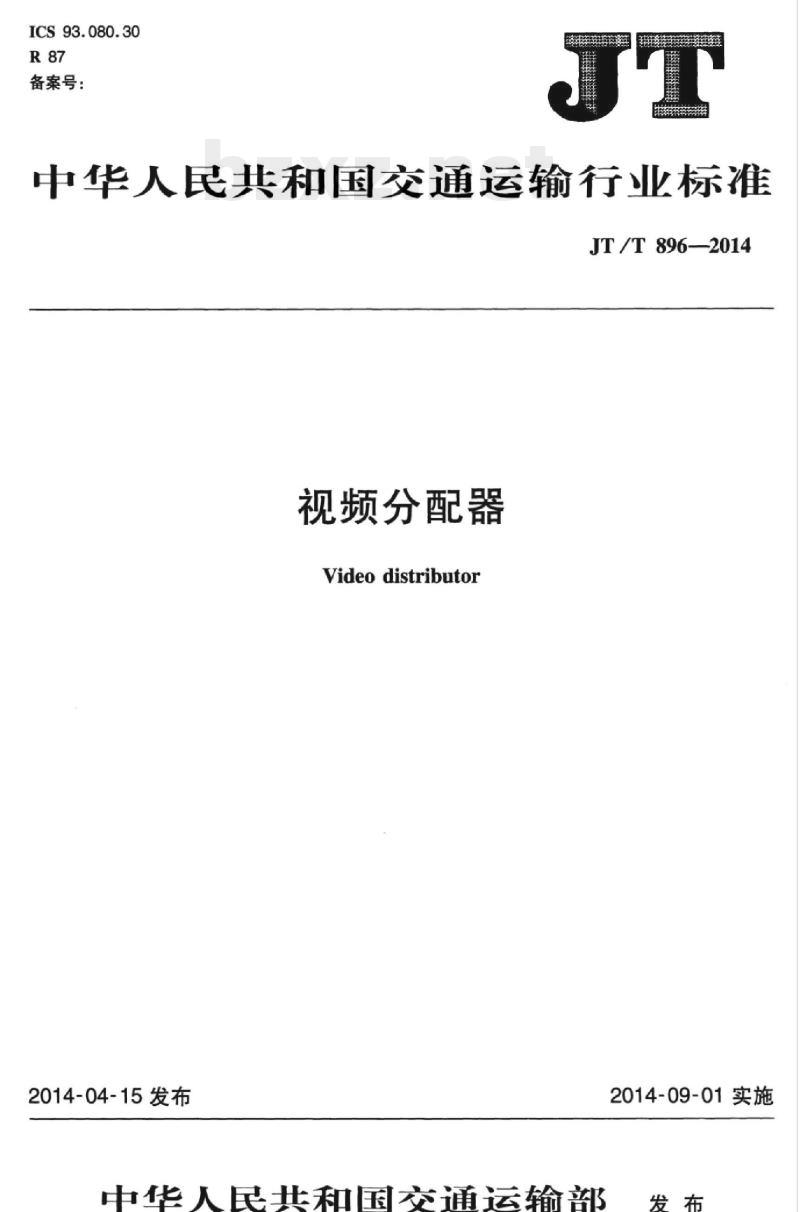

ICS93.080.30
备案号：

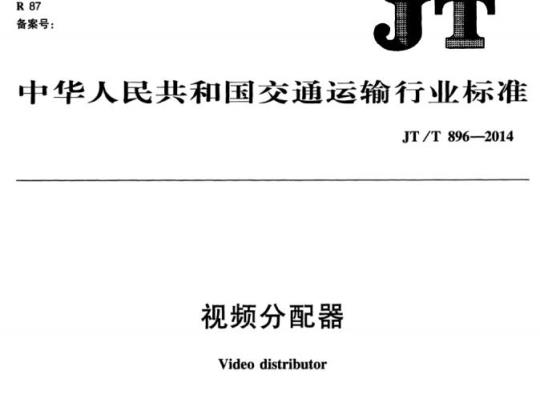

中华人民共和国交通运输行业标准JT/T896—2014
视频分配器
Videodistributor
2014-04-15发布
中华人民共和国交通运输部
2014-09-01实施

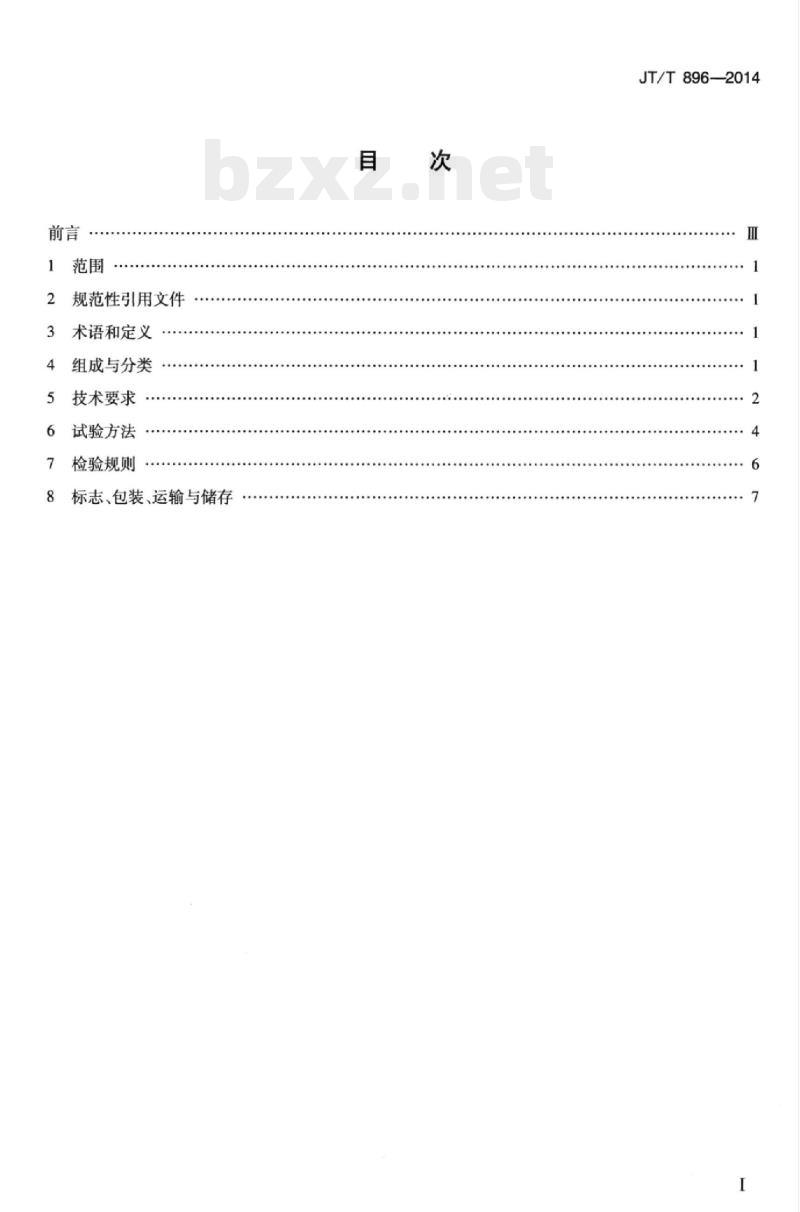

规范性引用文件
术语和定义
组成与分类
技术要求
试验方法
检验规则
标志、包装、运输与储存
.-...a
JT/T896—2014
Hii KAoNni KAca
iikAoNiKAca

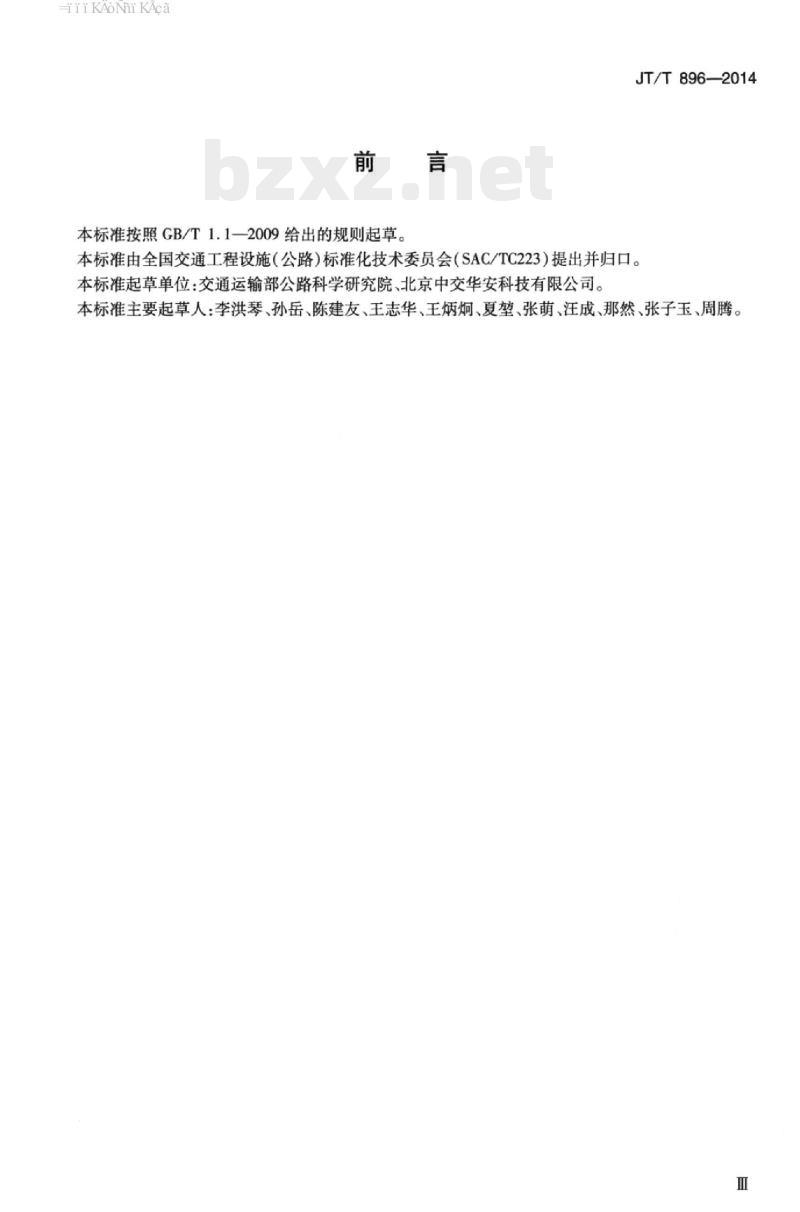

本标准按照GB/T1.1—2009给出的规则起草。JT/T8962014
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、北京中交华安科技有限公司。本标准主要起草人：李洪琴、孙岳、陈建友、王志华、王炳炯、夏垫、张萌、汪成、那然、张子玉、周腾。Hii KAoNni KAca
iiKAoNni KAca
1范围
视频分配器
JT/T896—2014
本标准规定了视频分配器的组成与分类、技术要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于公路机电系统使用的视频分配器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用手本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T2423.10
GB/T3659
GB4208
GB/T13384
GB/T17626.2
GB/T17626.3
包装储运图示标志
验第2部分：试验方法试验A：低温电工电子产品环境试验
电工电子产品环境试验
金第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验电工电子产品环境试验
电视视频通道测试方法
外壳防护等级（IP代码）
第2部分：试验方法试验Fc：振动（正弦）机电产品包装通用技术条件
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验3术语和定义
下列术语和定义适用于本文件。3.1
videodistributor
视频分配器
将一路视频信号同步分成多路相同视频信号的装置。4组成与分类
4.1组成
视颖分配器由视频输入端，视频分配模块，视频输出端等部分组成。4.2分类
按规格类型分为1分2型、1分3型、1分4型等。1
iiKAoNni KAca
JT/T896—2014
5技术要求
5.1适用环境条件
安装环境：户外无气候防护。
相对湿度：不大于95%。
环境温度：-5℃~+55℃。
外观结构
缺陷。
要求。
产品表面应光滑、平整、美观、涂层色泽均匀，无锈蚀、凹痕、划伤、裂缝和变形，无裸露基体等产品结构应简单、牢靠，构件完整、装配牢固、结构稳定，边角过渡圆滑，无飞边、毛刺。安装连接件应便于安装施工，宜采用标准机架安装结构。视频输入口与输出口标识清楚、排列整齐，接线方便。壳内元器件安装要求牢固端正、位置正确、部件齐全。出线孔开口合适、切口整齐，出线管与壳体连接密封良好，内部接线整齐，符合工艺和视觉美学视频分配功能
应能实现一路视频输人信号在多个输出端口同步输出。5.4视频接口
宜采用阻抗75Q的BNC型模拟视频接口。5.5视频传输性能参数
按6.5的方法进行抽样和检测，视频传输性能参数和技术要求应符合表1的规定。表1视频传输性能参数和技术要求序
视频电平（mV）
同步脉冲幅度（mV)）
K系数（%）
亮度非线性（%）下载标准就来标准下载网
色度/亮度增益差（%）
色度/亮度时延差（ns）
微分增益（%）
微分相位（°）
幅频特性(5.8MHz带宽内)(dB）
视频信噪比（加权）（dB）
技术要求
700 ±20
300 ± 9
≤100
HiiKAoNiKAca
5.6电气安全性能
5.6.1绝缘电阻
产品的电源接线端子与机壳的绝缘电阻应不小于100MQ。5.6.2电气强度
JT/T896-2014
在产品的电源接线端子与机壳之间施加频率50Hz、有效值1500V的正弦交流电压，历时1min，应无火花、飞弧、击穿现象。
5.6.3安全接地
产品应设安全保护接地端子，接地端子与机壳连接可靠，接地端子与机壳的连接电阻应小于0.10。
5.6.4电源适应性
产品应适应电网波动要求，在以下条件下应可靠工作：电压：交流220×（1±15%）V；—频率：50×（1±4%）Hz。
5.7防水与防尘
产品应采取防水、防尘措施，外壳的防护等级应不低于GB4208规定的IP3X级。5.8电磁兼容性能
5.8.1静电放电抗扰度要求
视频分配器正常使用时的接触点和表面以及维修点应具有抗静电放电性能，静电放电产生后，产品的各种动作、功能及运行应正常。5.8.2辐射电磁场抗扰度要求
视频分配器应具有抗电磁场辐射性能，遭受电磁场辐射后，产品的各种动作、功能及运行应正常。5.8.3电快速瞬变脉冲群抗扰度要求视频分配器的电源端口、信号和控制端口以及壳体的接地线，应具有抗电快速瞬变脉冲群的性能在遭受电快速瞬变脉冲群干扰后，产品的各种动作、功能及运行应正常。5.9环境适应性能
5.9.1耐低温性能
视频分配器在-5℃条件下，按6.9.1通电试验8h，产品应启动正常，逻辑正确。5.9.2耐高温性能
视频分配器在+55℃条件下，按6.9.2通电试验8h，产品应启动正常，逻辑正确。5.9.3耐湿热性能
视频分配器在温度+40℃、相对湿度（98±2）%的条件下，按6.9.3通电试验48h，产品应启动正3
iiKAoNni KAca
JT/T896—2014
常，逻辑正确。
5.9.4耐机械振动性能
视频分配器通电工作时按6.9.4进行试验，试验期间和试验结束后，产品应工作正常，结构不受影响，零部件无松动。
6试验方法
6.1试验条件
一般应在下列条件下进行试验：a）环境温度：15℃~35℃；
b）相对湿度：25%~75%：
c）大气压力：86kPa~106kPa。
6.2外观结构
用目测和手感法对视频分配器的结构及外观质量进行检查。6.3视频分配功能
产品在正常工作状态下，按使用说明书中的操作程序对分配功能进行人工目测验证。6.4视频接口
人工目测检查验证。
6.5视频传输性能参数
6.5.1抽样方法
对单个视频分配器的视频输出接口按照总数量的30%进行随机抽样，最低抽样数不小于三个，当总数量小于三个时全部抽取，对每个抽取到的视频输出接口，选择其对应的输入接口组成一路视频传输通道，进行测试。
6.5.2测试方法
按照GB/T3659的规定执行。测试项目与对应的测试信号应按照表2的规定。表2视频传输性能参数和对应的测试信号号
视频电平（mV）
同步脉冲幅度（mV）
K系数（%）
亮度非线性（%）
色度/亮度增益差（%）
色度/亮度时延差（ns）
测试信号
75%彩条信号
75%彩条信号
2T信号
五阶梯信号
2T信号
2T信号
6.6电气安全性能
6.6.1绝缘电阻
表2（续）
微分增益（%）
微分相位（°）
幅频特性（5.8MHz带宽内）（dB）视频信噪比（加权）（dB）
用精度1.0级、500V的兆欧表，在电源接线端子与机壳之间测量。6.6.2电气强度
用精度1.0级的耐电压测试仪，在接线端子与机壳之间测量。6.6.3连接电阻
JT/T896—2014
测试信号
调制五阶梯信号
调制五阶梯信号
Sinx/X信号
多波群信号
用精度0.5级、分辨力0.012的毫欧表，在机壳顶部金属部位与安全保护接地端子之间测量。6.6.4电源适应性
6.6.4.1电压波动适应性：用自耦变压器或可调交流电源给视频分配器供电，测试电压分别为185V-→200V-220V-240V-255V230V-210V-→185V。每调整到一挡电压并稳定后，都分别开启和关闭视频分配器电源开关，检查逻辑和功能是否正常。6.6.4.2频率波动适应性：用可调频交流电源给视频分配器供电，电源电压为交流220V，测试频率分别为48Hz-49Hz-+50Hz-→51Hz→52Hz。每调整到一挡并稳定后，都分别开启和关闭视频分配器电源开关，检查逻辑和功能是否正常。6.7防水与防尘
按GB4208规定的试验方法进行。6.8电磁兼容性能
6.8.1静电放电抗扰度试验
按照GB/T17626.2进行试验，确定试验等级2，对所确定的放电点采用接触放电，试验电压为4kV。至少施加10次单次放电，放电间隔至少1s。6.8.2辐射电磁场抗扰度试验
按照GB/T17626.3进行试验，确定试验等级2，对正常运行的视频分配器四个侧面分别在发射天线垂直极化和水平极化位置进行试验，发射场为3V/m。6.8.3电快速瞬变脉冲群抗扰度试验按照GB/T17626.4进行试验，确定试验等级3，将2kV试验电压通过耦合/去耦网络施加到供电电5
JT/T896—2014
源端口和保护接地上，将1kV试验电压通过耦合/去耦网络施加到输人输出信号和控制端口上，施加试验电压五次，每次持续时间不少于1min。6.9环境适应性能
6.9.1耐低温性能
按GB/T2423.1规定执行。
6.9.2耐高温性能
按GB/T2423.2规定执行。
6.9.3耐湿热性能
按GB/T2423.3规定执行。
6.9.4耐机械振动性能
按GB/T2423.10的规定，在2Hz~9Hz时按位移控制，位移3.5mm；在9Hz~150Hz时按加速度控制，加速度为10m/s2。2Hz-+9Hz→+150Hz—9Hz-→+2Hz为一个循环，共经历20个循环。7检验规则
7.1一般规则
产品的检验分为型式检验和出厂检验，产品通过型式检验合格后，才能批量生产。7.2
型式检验
产品的型式检验，一般由国家法定的质量监督机构组织进行。凡有下列情况之一时，应进行型式检验：新产品试制定型鉴定或老产品转厂生产；b)
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；产品停产半年以上，恢复生产时；c）
正常批量生产时，每年一次；
国家质量监督机构提出要求时。型式检验的样品，应随机抽取一台完整的视频分配器产品。型式检验的项目及顺序，按表3规定执行。表3视频分配器检验项目表
项目名称
外观结构要求
视频分配功能
视频接口要求
视频传输参数性能
绝缘电阻
电气强度
技术要求
试验方法
型式检验
出厂检验
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
