JT/T 895-2014 缆索护栏

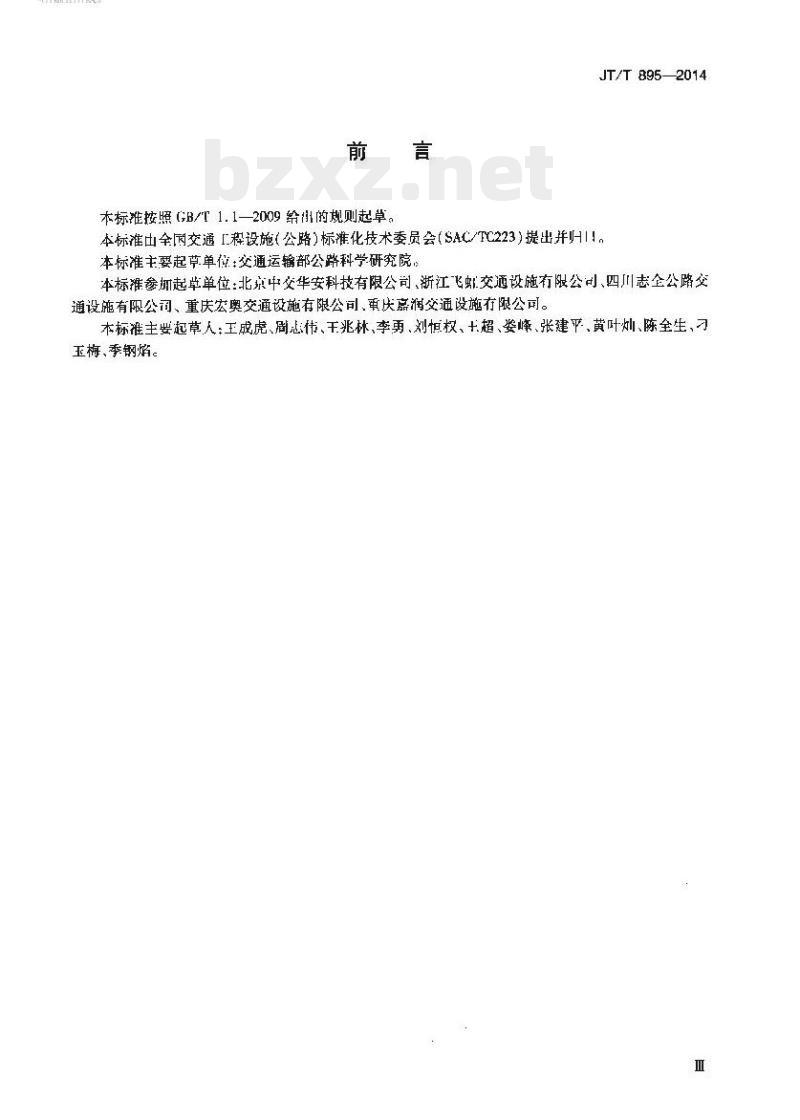

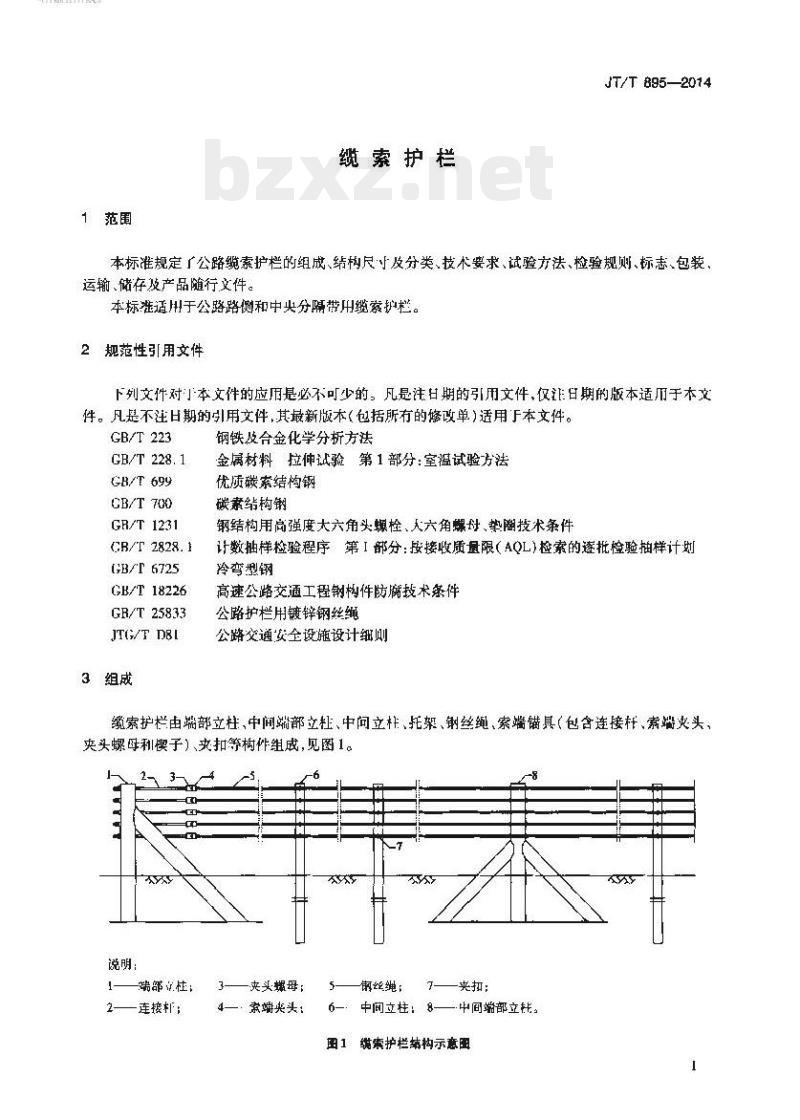

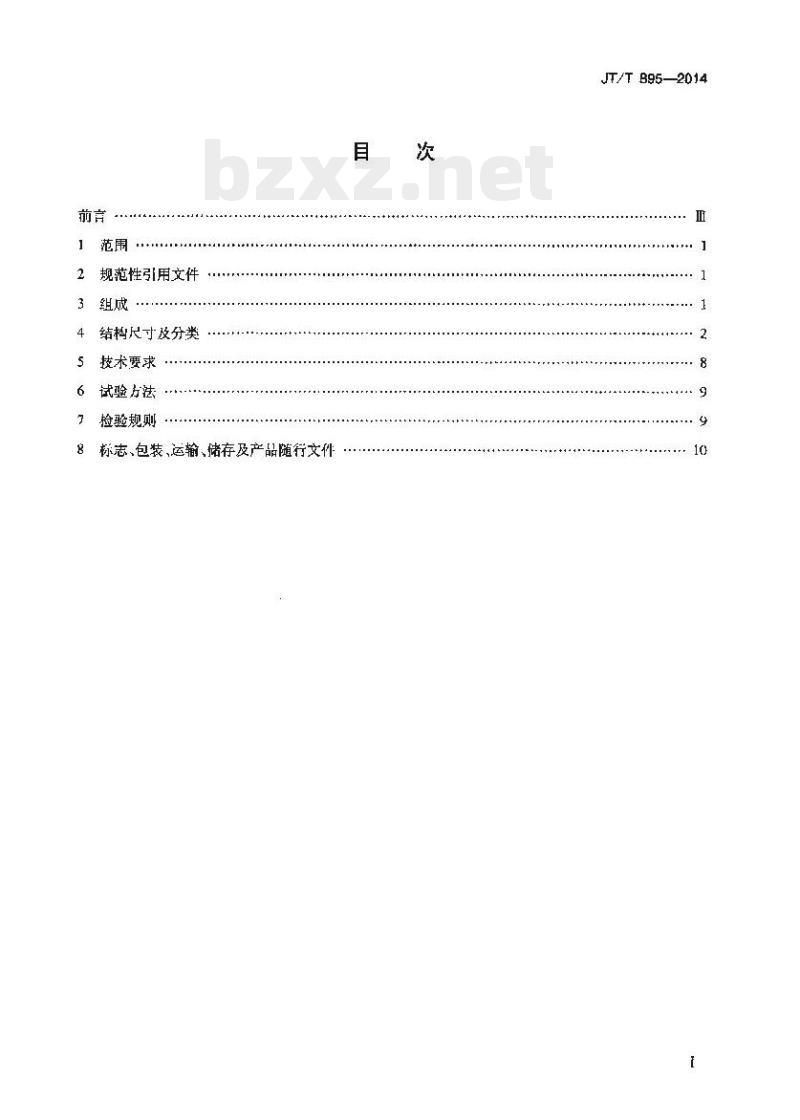

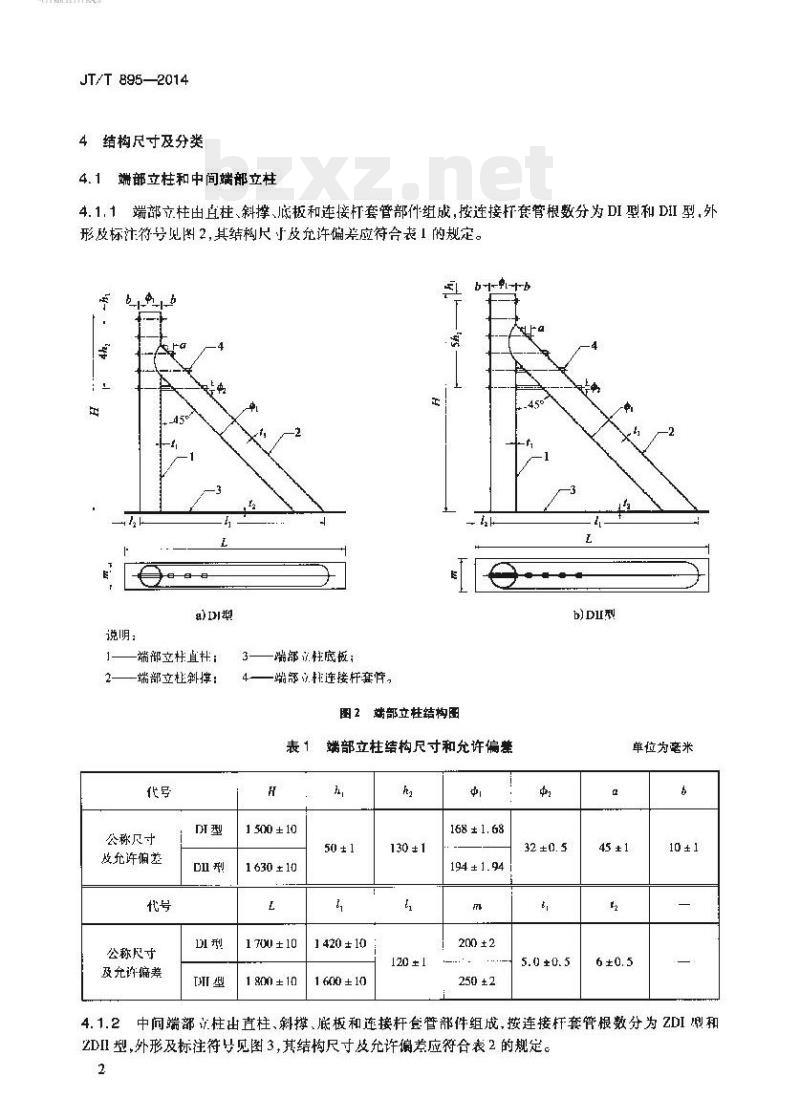

中华人民共和国交通运输行业标准 JT/T 895—2014 缆索护栏 Cable barrier 2014-04-15发布 中华人民共和国交通运输部 2014-09-01实施 前言 本标准按照 GB/T 1.1-2009 规定的规则起草。 JT/T 895—2014 本标准由全国交通设施（公路）标准化技术委员会（SA/TC223）提出并主持，本标准主要起草单位：交通运输部公路科学研究院。本标准参加起草单位：北京中交华安科技有限公司、浙江飞虾交通设施有限公司、四川志全公路交通设施有限公司、重庆宏奥交通设施有限公司、重庆嘉润交通设施有限公司。本标准主要起草人：王成虎、周志伟、王兆林、李勇、刘恒权、士超、姿峰、张建平、黄叶灿、陈全生、刁玉梅、季钢焰。 1 范围 本标准规定公路缆索护栏的组成、结构尺寸及分类、技术要求、试验方法、检验规则、标志、包装、运输、储存及产品随行文件。 本标准适用于公路路侧和中央分隔带用缆索护栏。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注明的引用文件，仅以注明的版本适用于本文件。凡是不注明的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 223 钢铁及合金化学分析方法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1231 钢结构用高强度六角头螺栓、六角螺母，技术条件 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的连续批检验抽样计划 GB/T 6725 冷弯型钢 GB/T 18226 高速公路交通工程钢构件防护技术条件 GB/T 25833 公路护栏用镀锌钢丝绳 JTG/T D81 公路交通安全设施设计细则 3 组成 缆索护栏由端部立柱、中间端部立柱、托架、钢丝绳、索端锚具（包含连接杆、索端夹头、夹头螺母、楔子）、夹扣等构件组成。 4 结构尺寸及分类 4.1 端部立柱和中间端部立柱 4.1.1 端部立柱由直柱、斜撑、底板和连接杆套管部件组成，按连接杆套管根数分为DI型和DII型，外形及标注符号见图2，其结构尺寸及允许偏差应符合表1的规定。 表1 端部立柱结构尺寸和允许偏差（单位：mm） DI型：高度 1500±10 / 1630±10 / 1700±10 / 1800±10；底板 50±1；连接杆套管 1420±10 / 1600±10 / 168±1.68；... DII型：高度 1630±10 / 1700±10 / 1800±10；底板 50±1；连接杆套管 1600±10 / 1700±10 / 194±1.94；... 4.1.2 中间端部立柱由直柱、斜撑、底板和连接杆套管部件组成，按连接杆套管根数分为ZDI型和ZDII型，外形及标注符号见图3，其结构尺寸及允许偏差应符合表2的规定。 表2 中间端部立柱结构尺寸和允许偏差（单位：mm） ZDI型：高度 1500±10 / 1630±10 / 2000±10 / 1930±10；底板 50±1；连接杆套管 158±1.68 / 140±1.4 / 200±2 / 158±1.68; ZDII型：高度 1630±10 / 1700±10 / 1930±10 / 2000±10；底板 50±1；连接杆套管 158±1.68 / 140±1.4 / 200±2 / 158±1.68; 4.2 中间立柱 4.2.1 中间立柱按螺孔位置分为ZI型和ZII型，外形及标注符号见图4，其结构尺寸及允许偏差应符合表3的规定。 表3 中间立柱结构尺寸和允许偏差（单位：mm） ZI型：高度 140±1.4；... ZII型：高度 140±1.4；... 4.2.2 定尺长度H应符合JTG/TD81和设计文件的规定，其允许偏差为±10mm。 4.3 托架 4.3.1 托架按截面形式分为V型和R型。 4.3.2 V型托架按长度分为VI型和VII型，外形及标注符号见图5，其结构尺寸及允许偏差应符合表4的规定。 表4 V型托架结构尺寸和允许偏差（单位：mm） VI型：H 210±2 / L 18±1 / D 200±2 / ... VII型：H 340±3 / L 18±1 / L 147±5 / ... 4.3.3 R型托架按长度分为RI型和RII型，外形及标注符号见图6，其结构尺寸及允许偏差应符合表5的规定。 表5 R型托架结构尺寸和允许偏差（单位：mm） RI型：H 210±2 / L 192±2 / D 148±5 / ... RII型：H 340±3 / L 130±1 / D 148±5 / ... 4.4 索端具和夹扣 4.4.1 索端锚具由连接杆、索端夹头、夹头螺母和楔子组成。 4.4.2 连接杆的外形及标注符号见图7，其结构尺寸及允许偏差应符合表6的规定。 表6 连接杆结构尺寸和允许偏差（单位：mm） B 2100；长度 920±5 / 850±5 / 720±5 / 600±5 / 500±5；... 4.4.3 连接杆的定尺长度B应根据设计图纸进行确定，安装完成后连接杆外露部分长度应满足养护施工要求。 4.4.4 索端夹头的外形及标注符号见图8，其结构尺寸及允许偏差应符合表7的规定。 表7 索端夹头结构尺寸和允许偏差（单位：mm） L 130；... 4.4.5 夹头螺母的外形及标注符号见图9，其结构尺寸及允许偏差应符合表8的规定。 表8 夹头螺母结构尺寸和允许偏差（单位：mm） D 48±1 / d 25±1 / ... 4.4.6 楔子的外形及标注符号见图10，其结构尺寸及允许偏差应符合表9的规定。 表9 楔子结构尺寸和允许偏差（单位：mm） L 130 / ... 4.4.7 楔子端部圆锥角度为9°±1°。 4.4.8 夹扣的外形及标注符号见图11，其结构尺寸及允许偏差应符合表10的规定。 表10 夹扣尺寸和允许偏差（单位：mm） ... 4.5 钢丝绳 ...
