JT/T 894-2014 卷帘式可变交通标志

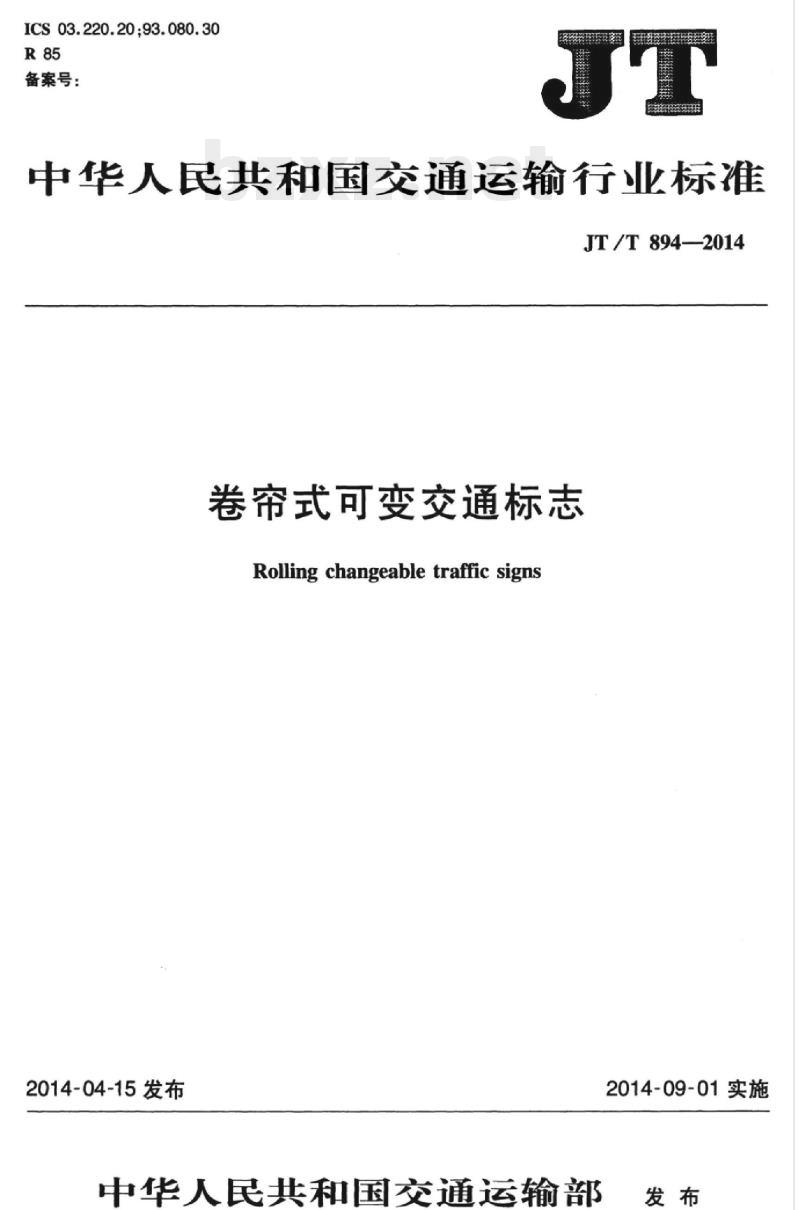

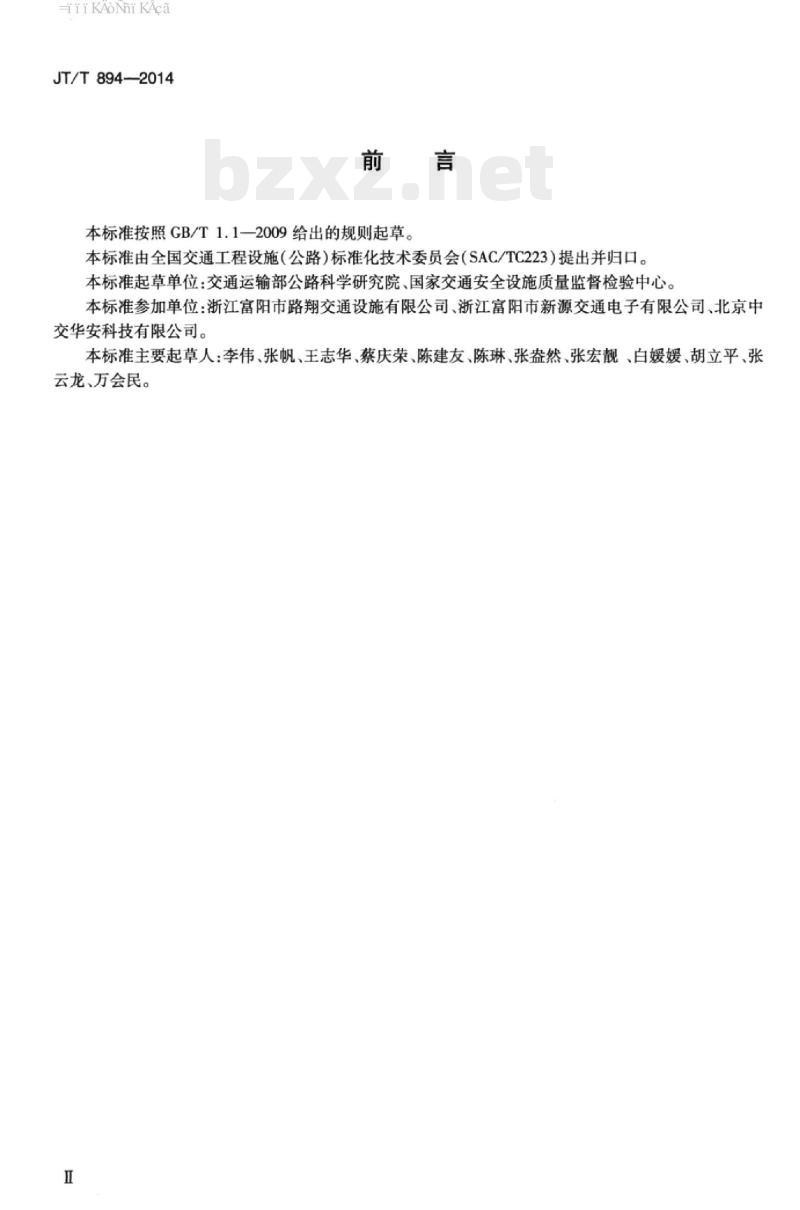

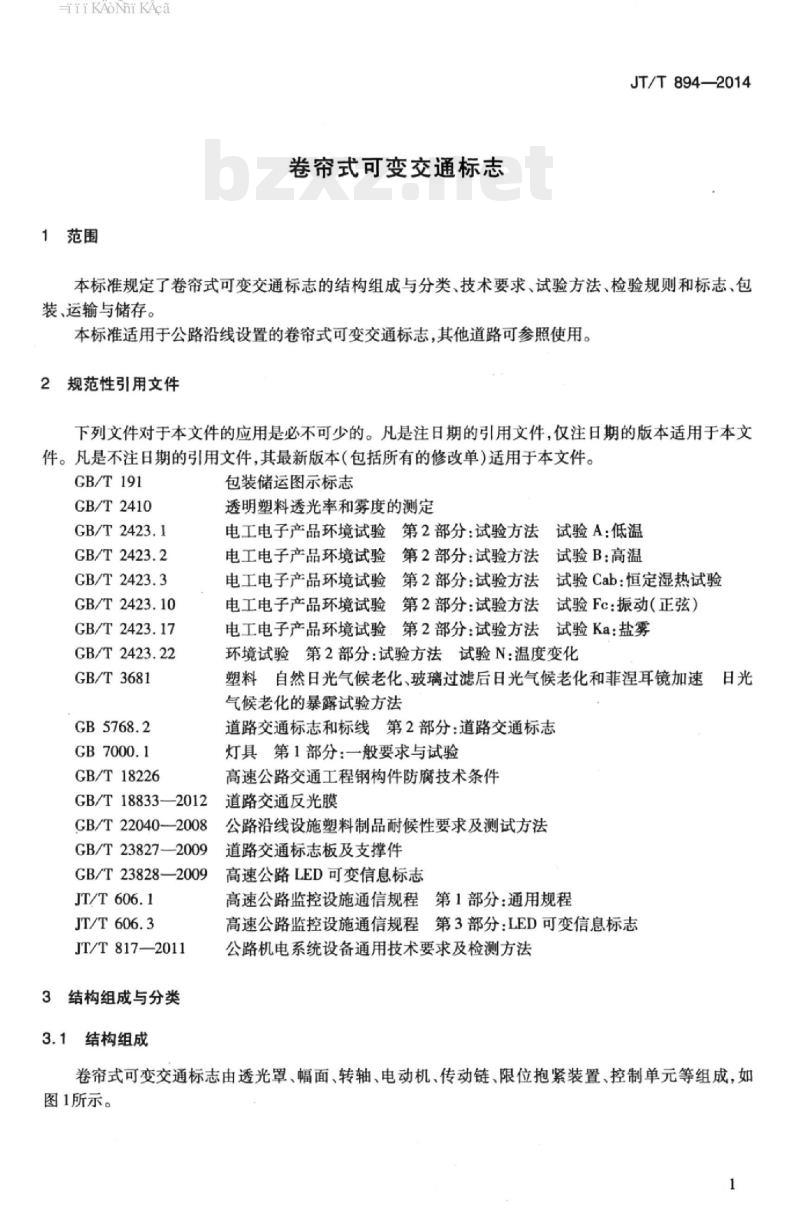

中华人民共和国交通运输行业标准 JT/T 894—2014 卷帘式可变交通标志 Rolling changeable traffic signs 2014-04-15发布 2014-09-01实施 中华人民共和国交通运输部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位为交通运输部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加单位包括浙江富阳市路翔交通设施有限公司、浙江富阳市新源交通电子有限公司、北京中交华安科技有限公司。 本标准主要起草人：李伟、张帆、王志华、蔡庆荣、陈建友、陈琳、张益然、张宏靓、白媛媛、胡立平、张云龙、万会民。 1 范围 本标准规定了卷帘式可变交通标志的结构组成与分类、技术要求、试验方法、检验规则和标志、包装、运输与储存。本标准适用于公路沿线设置的卷帘式可变交通标志，其他道路可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 GB/T 2410 GB/T 2423.1 GB/T 2423.2 GB/T 2423.3 GB/T 2423.10 GB/T 2423.17 GB/T 2423.22 GB/T 3681 GB 5768.2 GB 7000.1 GB/T 18226 GB/T 18833—2012 GB/T 22040—2008 GB/T 23827—2009 GB/T 23828—2009 JT/T 606.1 JT/T 606.3 JT/T 817—2011 3 结构组成与分类 3.1 结构组成 卷帘式可变交通标志由透光罩、幅面、转轴、电动机、传动链、限位抱紧装置、控制单元等组成。 3.2 分类 卷帘式可变的交通标志按是否采用反光型幅面材料，分为反光型和非反光型两种；按环境温度适应等级，分为 S2 级、A 级、B 级和 C 级四种。 3.3 型号 3.3.1 卷帘式可变交通标志产品型号应包括产品代号、幅面有效高度、产品分类、环境温度适应等级、设计顺序号等内容。 3.3.2 卷帘式可变交通标志产品型号表示如下：JKJB-XXF-CX1（示例形式）。 示例：有效高度 1.2m、环境温度适应等级为 -55℃～+45℃ 的反光型卷帘式可变交通标志，其型号表示为 JKJB-12F-C1。 4 技术要求 4.1 适用条件 4.1.1 安装环境：户外。 4.1.2 相对湿度：不大于 98%。 4.1.3 环境温度： S2 级：-5℃～+55℃； A 级：-20℃～+55℃； B 级：-40℃～+50℃； C 级：-55℃～+45℃。 4.2 材料要求 4.2.1 产品的外壳、机架等结构件在保证结构稳定的条件下，宜采用符合国家相关标准的轻质材料。 4.2.2 产品幅面外透光罩应选用透光率不小于 90% 的透明材料，并且在蒙尘后易清洁，便于养护作业。 4.2.3 反光型标志的幅面宜采用符合 GB/T 18833—2012 规定的道路交通反光膜（简称反光膜）或其他逆反射材料制作，也可在逆反射材料上用油墨印刷交通信息；幅面的最外层可涂上保护层（如透明涂料等）。非反光型标志可采用各类户外耐候型涂料制作而成。 4.3 结构尺寸 4.3.1 产品幅面上的形状、文字、图案应符合 GB 5768.2 的要求。 4.3.2 产品外形尺寸的允许偏差为 $\pm 5\text{mm}$。当外形尺寸大于 1.2m 时，允许偏差为外形尺寸的 $\pm 0.5%$。 4.3.3 用反光膜做的产品幅面，宽度方向不能拼接，长度方向的拼接应符合 GB/T 23827—2009 中 5.2.4 的规定。 4.4 外观质量 4.4.1 产品构件应完整、装配牢固、结构稳定，边角过渡圆滑，无飞边、无毛刺。 4.4.2 安装连接件应设置可调节标志视认角度的机构，以便于安装施工。其活动零件应灵活、无卡滞现象，机壳及安装连接件应无明显变形、凹凸等缺陷。 4.4.3 外壳（包括控制部件及连接件）的防护层色泽应均匀、无划伤、无裂痕、无基体裸露等缺陷，并符合 GB/T 18226 的规定。 4.4.4 控制部件一般附着安装在幅面箱体内，要求： a) 部件齐全、安装牢固端正； b) 部件接线回路编号清楚，走线整齐，符合工艺要求。 4.5 色度性能 机壳的颜色宜采用符合国家标准油漆色卡的 510 号蓝灰色。 4.6 视认性能 产品的视认角应不小于 30°。 4.7 逆反射性能 采用反光膜制作的反光型卷帘式可变交通标志，其逆反射性能应符合 GB/T 18833—2012 中 5.3.2 的规定。 4.8 幅面变换速度 相邻幅面变换一次的时间不得超过 5s。 4.9 电气安全性能 4.9.1 绝缘电阻：产品的电源接线端子与机壳的绝缘电阻应不小于 100MΩ。 4.9.2 电气强度：在产品的电源接线端子与机壳之间施加频率 50Hz、有效值 1500V 正弦交流电压，历时 1min，应无闪络或击穿现象。 4.9.3 安全接地：产品应设安全保护接地端子，接地端子与机壳（包括带电部件的金属外壳）连接可靠，接地端子与机壳的连接电阻应小于 0.12Ω。 4.9.4 产品应适应电网波动要求，在下列条件下应可靠工作： 电压：交流 220V (1$\pm$15%)； 频率：(50$\pm$2)Hz。 4.9.5 产品应采取必要的防雷和过电压保护措施，采用的接口、元器件和防护措施应符合相关标准要求。 4.9.6 产品应采取防雨、防尘措施，外壳的防护等级按 GB 7000.1 的规定应不低于 IP56 级。 4.10 机械力学性能 产品结构应稳定，承受由 40m/s 的风速产生的风压后，不影响使用性能，由此产生的几何变形量应不大于 2mm。 4.11 通信接口与规程 4.11.1 接口：机械接口应使用 25 针 RS-232C 阴性插座和 4 针 RS-485 阳性插座，该两种接口的电气性能应符合相应标准的要求。接口与外部的连接应便于安装和维护，并采取防水、防尘等措施。 4.11.2 通信规程：按 JT/T 606.1 和 JT/T 606.3 执行。 4.11.3 通信方式：异步，全双工。 4.11.4 通信速率：1200bit/s~19200bit/s。 4.11.5 在满足 4.11.1~4.11.4 的条件下，生产企业可以提供其他接口和规程。 4.12 环境适应性能 4.12.1 耐低温性能：将产品在通电状态下，在 -20℃（-5℃、-40℃、-55℃）条件下试验 8h，产品应启动正常，逻辑正确。 4.12.2 耐高温性能：将产品在通电状态下，在 +55℃（+50℃、+45℃）条件下试验 8h，产品应启动正常，逻辑正确。 4.12.3 耐湿热性能：将产品在通电状态下，在温度 +40℃，相对湿度 (98$\pm$2)% 条件下试验 48h，产品应启动正常，逻辑正确。 4.12.4 耐温度交变性能：将产品在通电状态下放入温度交变试验箱中，在高温 +70℃ 保持 2h，在 3min 内转移到低温 -40℃ 保持 2h，在 3min 内再转移到高温，如此共循环五次。试验期间和试验结束后，产品应启动正常，逻辑正确；产品的结构件（包括印刷电路板、机架等）不应产生变形和其他损伤。 4.12.5 耐机械振动性能：将产品在通电状态下进行扫频振动试验，频率范围为 2Hz~150Hz。在 2Hz~9Hz 时按位移控制，位移幅值 3.5mm；9Hz~150Hz 时按加速度控制，加速度幅值为 10m/s²。
