JT/T 185.5-2002 耙吸挖泥船专用设备修理技术要求第5部分:液压闸阀

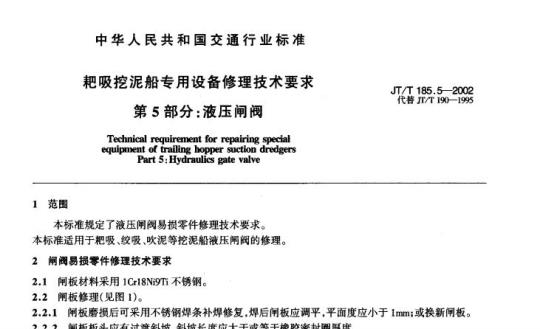

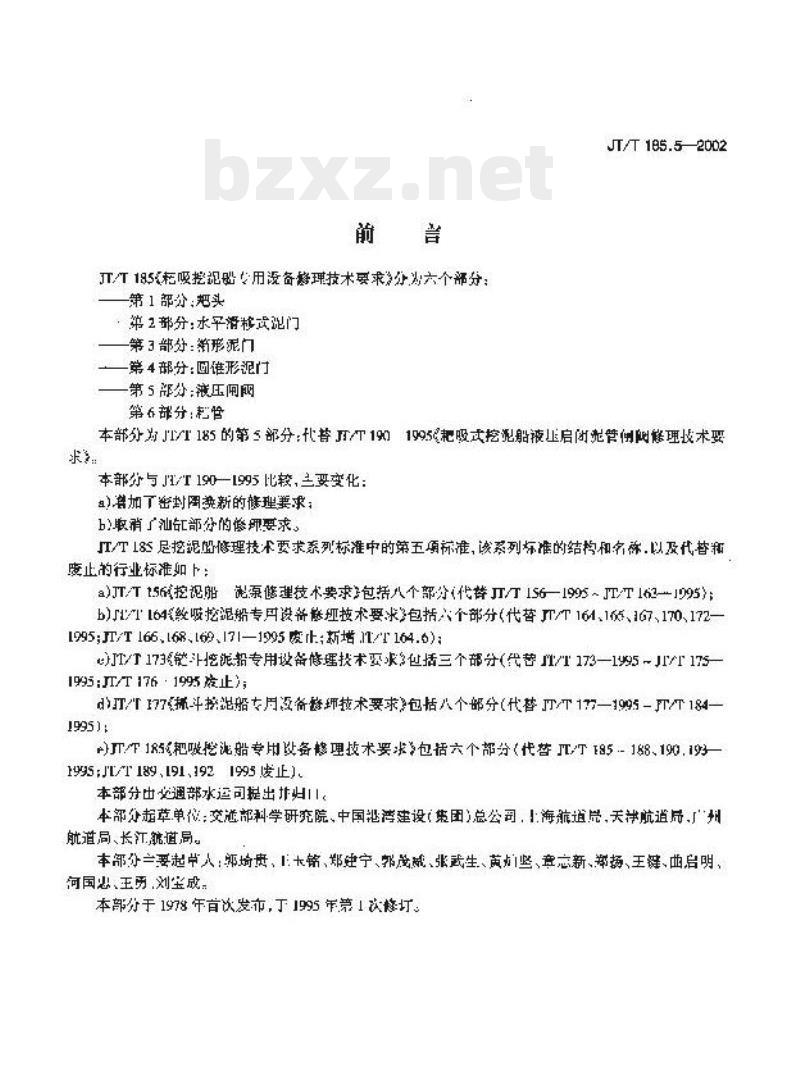

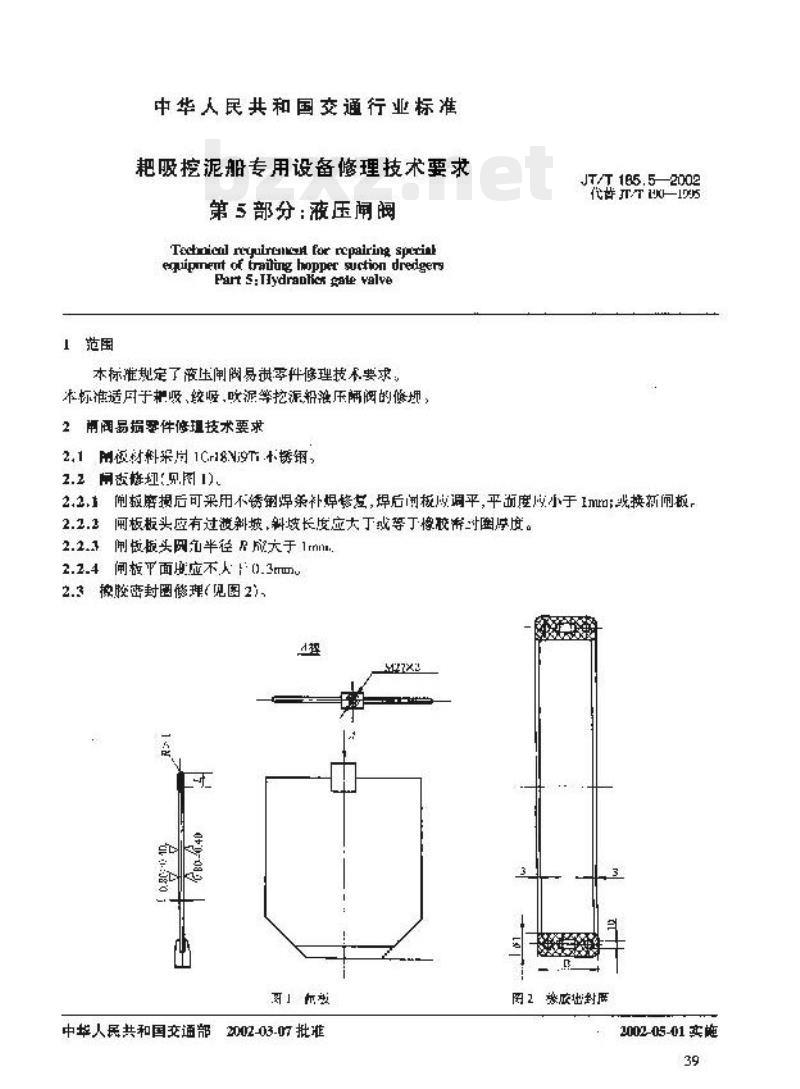

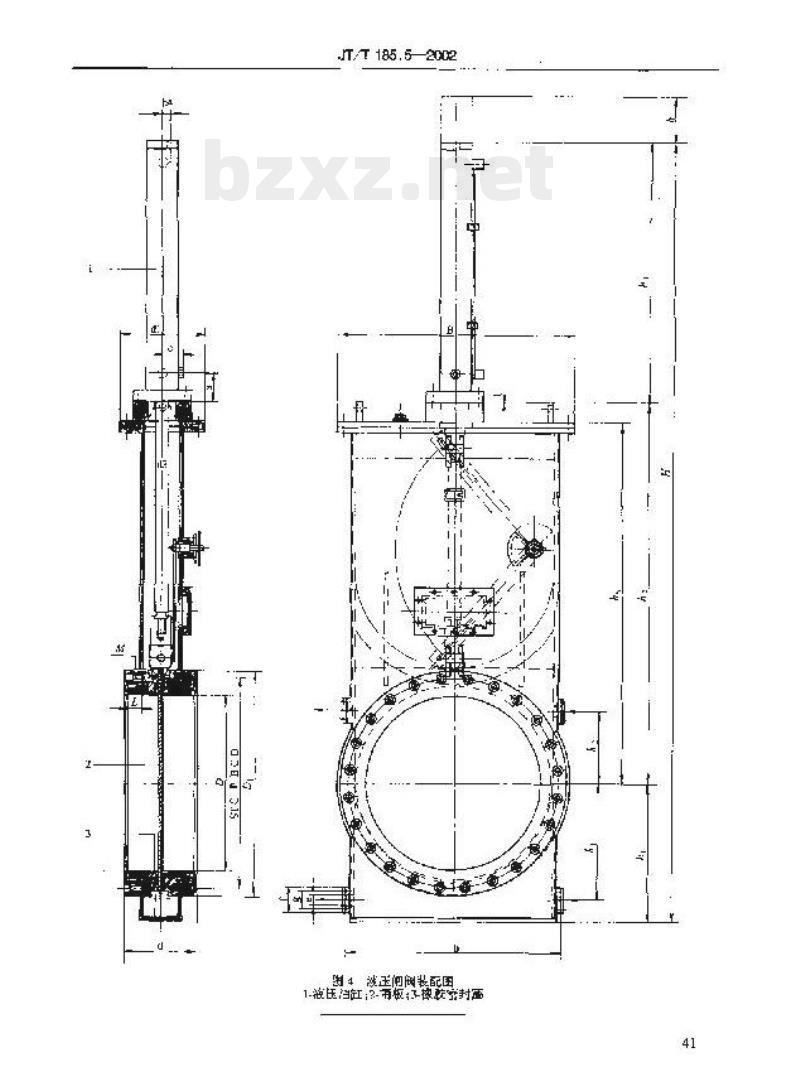

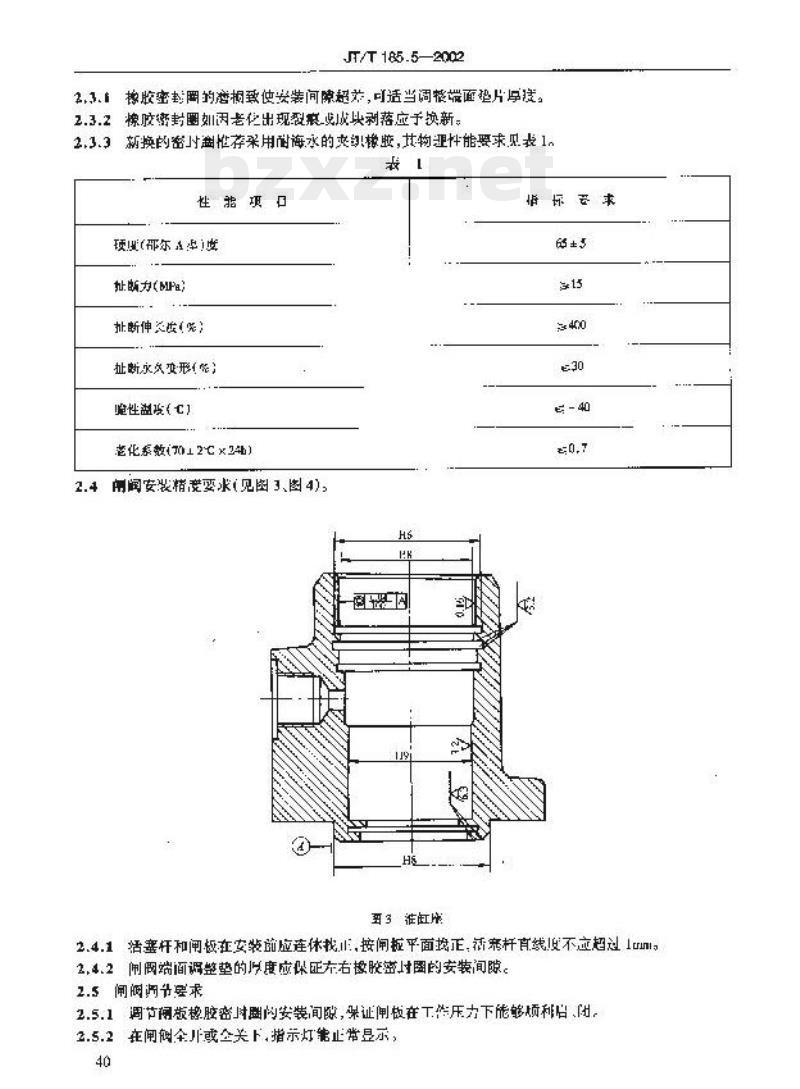

中华人民共和国交通行业标准 JT/T 185.5—2002 耙吸式挖泥船专用设备修理技术要求 第5部分：液压闸阀 Technical requirement for repairing special equipment of trailing hopper suction dredgers Part 5: Hydraulic gate valve 本系列标准《耙吸式挖泥船专用设备修理技术要求》分为六个部分： 第1部分：耙头 第2部分：水平滑闸或闸门 第3部分：箱形泥门 第4部分：圆锥形泥门 第5部分：液压闸阀 第6部分：滤管 JT/T 185.5—2002 本部分为 JT/T 185 的第5部分，代替 JT/T 190—1995《耙吸式挖泥船液压闸阀修理技术要求》。 本部分与 JT/T 190—1995 比较，主要变化有： a) 增加了密封件的修理要求； b) 取消了部分零件的修理要求。 JT/T 185 是耙吸式挖泥船专用设备修理技术要求系列标准中的第五项标准，该系列标准的结构和名称，以及代替和废止的行业标准如下： a) JT/T 156 挖泥船滤泵修理技术要求，包括八个部分（代替 JT/T 156—1995、JT/T 162—1995）； b) JT/T 164 耙吸式挖泥船专用设备修理技术要求，包括六个部分（代替 JT/T 164、165、167、170、172—1995；JT/T 166、168、169、171—1995 废止；新增 JT/T 164.6）； c) JT/T 173 链式挖泥船专用设备修理技术要求，包括三个部分（代替 JT/T 173—1995、JT/T 175—1995、JT/T 176—1995 废止）； d) JT/T 177 斗式挖泥船专用设备修理技术要求，包括八个部分（代替 JT/T 177—1995、JT/T 184—1995）； e) JT/T 185 耙吸式挖泥船专用设备修理技术要求，包括六个部分（代替 JT/T 185、188、190—1995；JT/T 189、191、192—1995 废止）。 本部起草单位：交通运输部科学研究院、中国港湾建设（集团）总公司、海洋航道、天洋航道、广州航道局、长江航道局。 本部主要起草人：师瑜贵、卡铭、郑建宁、郭总威、张武生、黄些、章新、郑扬、王链、曲启明、何国忠、王勇、刘宝成。 本部分于1978年首次发布，于1995年第1次修订。 1 范围 本标准规定了耙吸式挖泥船液压闸阀易损零件的修理技术要求。本标准适用于耙吸、斗式、吹泥等挖泥船液压闸阀的修理。 2 易损零件修理技术要求 2.1 材料：采用 1Cr18NiMo 不锈钢。 2.2 闸板修理： 2.2.1 闸板磨损后可采用不锈钢焊条补焊修理，焊后闸板应调平，平度应小于 0.3mm 或更换新闸板。 2.2.2 闸板板头应有过滤斜坡，斜坡长度、宽度及角度应符合设计要求。 2.2.3 闸板板头圆角半径 R 应大于 1mm。 2.2.4 闸板平面度不应大于 0.3mm。 2.3 橡胶密封圈修理： 2.3.1 橡胶密封圈的尺寸致使安装间隙过大时，可适当调整端面垫片厚度。 2.3.2 橡胶密封圈如因老化出现变形或脱落，应予换新。 2.3.3 新换的密封件应采用耐海水的变性胶，其性能要求见表1： 表1 密封件性能要求 性能项目 | 拉伸强度 (MPa) | 断裂伸长率 (%) | 断裂后变形 (%) | 老化系数 (12℃×246h) ---|---|---|---|--- | | $ge$ 190 | $ge$ 15 | $le$ 40 | $le$ 0.3 2.4 用阀安装精度要求： 2.4.1 活塞杆和闸板在安装前应进行找正，闸板平面应找正，活塞杆轴线偏差不应超过 1μm。 2.4.2 闸板端面调整垫的厚度应保证橡胶密封件的安装间隙。 2.5 闸调节要求： 2.5.1 调节密封圈安装间隙，确保闸板在工作压力下能够顺利启闭。 2.5.2 在闸门全开或全关状态下，指示灯应能正常显示。
