JT/T 209-95 Air and water rubber hose coupler for salvage.
1.主题内容 与适用范围
JT/T 209规定了救捞用输气输水胶管接头的产品品种、规格,技术要求及检验规则等
JT/T 209适用于公称压力1MPa的救捞用输气输水胶管接头(以下简称胶管接头)。
2.引用标准
GB 1176铸造铜 合金的力学性能
GB 1186压缩空气用 橡胶软管
GB 1804未注公差尺寸的 极限偏差
GB7307非螺纹密封的管螺纹尺寸公差
3. 产品品种、规格

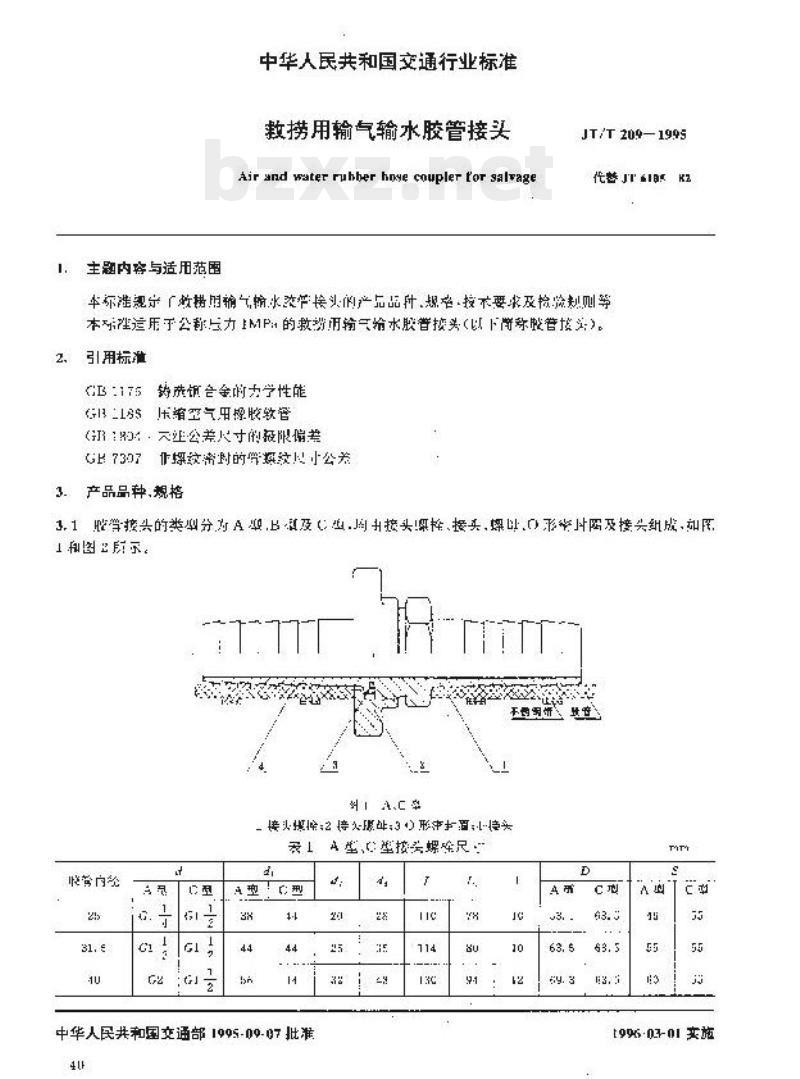

3.1胶管接头的类型分为A型、B型及C型,均由接头螺栓、接头.螺母、O形密封圈及接头组成,如图1和图2所示。
4.技术要求
4.1零件内外表面不允许有裂縫和影响使用的凹痕、毛刺。
4.2螺纹表面不允许有妨碍螺纹规自由旋入的碰伤和毛刺，及影响使用的划痕,断齿和齿形不全等缺陷。
4.3非螺纹密封的管螺纹尺寸公差按GB7307。
4.4光滑部分的长度公差按GB1804.Js12(js12),径向公差除在图表中已标注外均按GB1804、12(h12)。
4.5铸造零 件合口痕不允许超过0.5mm。
4.6胶管接头应进行1.5倍公称压力的水压试验。表面不允许渗水和变形。
4.7 胶管接头的材料(除0形密封圈外)均为40- 2铅黄铜ZCuZn40Pb2、GB1176.
4.8输气输水胶管应符合GB1186要求。
1.主题内容 与适用范围
JT/T 209规定了救捞用输气输水胶管接头的产品品种、规格,技术要求及检验规则等
JT/T 209适用于公称压力1MPa的救捞用输气输水胶管接头(以下简称胶管接头)。
2.引用标准
GB 1176铸造铜 合金的力学性能
GB 1186压缩空气用 橡胶软管
GB 1804未注公差尺寸的 极限偏差
GB7307非螺纹密封的管螺纹尺寸公差
3. 产品品种、规格
3.1胶管接头的类型分为A型、B型及C型,均由接头螺栓、接头.螺母、O形密封圈及接头组成,如图1和图2所示。
4.技术要求
4.1零件内外表面不允许有裂縫和影响使用的凹痕、毛刺。
4.2螺纹表面不允许有妨碍螺纹规自由旋入的碰伤和毛刺，及影响使用的划痕,断齿和齿形不全等缺陷。
4.3非螺纹密封的管螺纹尺寸公差按GB7307。
4.4光滑部分的长度公差按GB1804.Js12(js12),径向公差除在图表中已标注外均按GB1804、12(h12)。
4.5铸造零 件合口痕不允许超过0.5mm。
4.6胶管接头应进行1.5倍公称压力的水压试验。表面不允许渗水和变形。
4.7 胶管接头的材料(除0形密封圈外)均为40- 2铅黄铜ZCuZn40Pb2、GB1176.
4.8输气输水胶管应符合GB1186要求。
