JT/T 221-96
基本信息
标准号： JT/T 221-96
中文名称：高等级公路无线紧急电话机技术要求
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：539233
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 221-96 Technical requirement for high class highway radioemergency telephone.
1主题内客与适用范圈
JT/T 221规定了高等级公路模拟式无线紧急电话机(以下简称紧急电话机)的应用、结构、性能要求、试验方法、验收规则、包装.储运等,适用于紧急电话机的科研、设计.生产及使用。
2引用标准
下列标准包含的条文,通过本标准中引用面构成本标准的条文。在该标准出版时，下列标准所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 191包装、储运图示标志
GB/T 4208 外壳防护等级的分类
GB/T 4797.1电工电子产品自然环境条件
GB/T 4798.1电工电子产品应用环境条件
GB/T 5768城市交通道路标志和标线
GB/T 12192移 动通信调频无线电话发射机测量方法
GB/T 12193移 动通信调频无线电话接收机测量方法
JT/T 8200 高等级公路紧急电话机技术要求
ST/T 2710
27~470 MHz调频(或调相)应用小型无线电话机技术条件
3紧急电话机的应用
3.1紧急电话机是沿高等级公路设置的应急通信设施,在高等级公路发生交通事故、车辆出现故障或遇其它紧急情况时,能提供紧急通话业务。
3.2使用人员可以通过紧急电话机与紧急电话系统控制台或公路管理部门直接通话,以求得有关方面的帮助和处理。
4使用条件
a)安装环境:户外无气候防护,户外有风雨亭防护;
b)相对湿度:≤100%;
c)环境温度:我国户外气候分为六种类型,其温度极值的划分见表1(GB 4797.1 5.3 节)。
1主题内客与适用范圈
JT/T 221规定了高等级公路模拟式无线紧急电话机(以下简称紧急电话机)的应用、结构、性能要求、试验方法、验收规则、包装.储运等,适用于紧急电话机的科研、设计.生产及使用。
2引用标准
下列标准包含的条文,通过本标准中引用面构成本标准的条文。在该标准出版时，下列标准所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 191包装、储运图示标志
GB/T 4208 外壳防护等级的分类
GB/T 4797.1电工电子产品自然环境条件
GB/T 4798.1电工电子产品应用环境条件
GB/T 5768城市交通道路标志和标线
GB/T 12192移 动通信调频无线电话发射机测量方法
GB/T 12193移 动通信调频无线电话接收机测量方法
JT/T 8200 高等级公路紧急电话机技术要求
ST/T 2710
27~470 MHz调频(或调相)应用小型无线电话机技术条件
3紧急电话机的应用
3.1紧急电话机是沿高等级公路设置的应急通信设施,在高等级公路发生交通事故、车辆出现故障或遇其它紧急情况时,能提供紧急通话业务。
3.2使用人员可以通过紧急电话机与紧急电话系统控制台或公路管理部门直接通话,以求得有关方面的帮助和处理。
4使用条件
a)安装环境:户外无气候防护,户外有风雨亭防护;
b)相对湿度:≤100%;
c)环境温度:我国户外气候分为六种类型,其温度极值的划分见表1(GB 4797.1 5.3 节)。
标准图片预览
标准内容
中华人民共和国交通行业标准
JT/T221-96
高等级公路无线紧急电话机技术要求Technical requirement for high class highwayradioemergencytelephone
1996-04—19发布
中华人民共和国交通部
1996—10—01实施

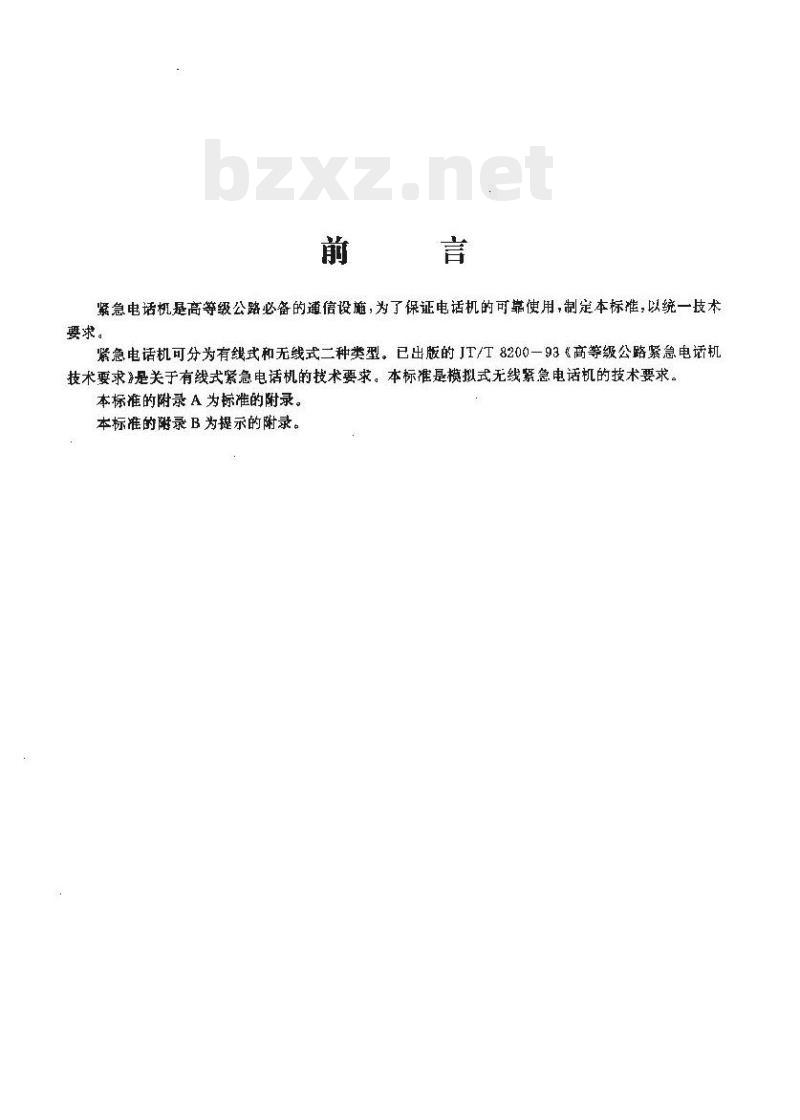

紧急电话机是高等级公路必备的通信设施，为了保证电话机的可靠使用，制定本标准，以统一技术要求。
紧急电话机可分为有线式和无线式二种类型。已出版的JT/T8200一93高等级公路紧急电话机技术要求》是关于有线式紧急电话机的技术要求。本标准是模拟式无线紧急电话机的技术要求。本标准的附录A为标准的附录。
本标准的附录B为提示的附录。

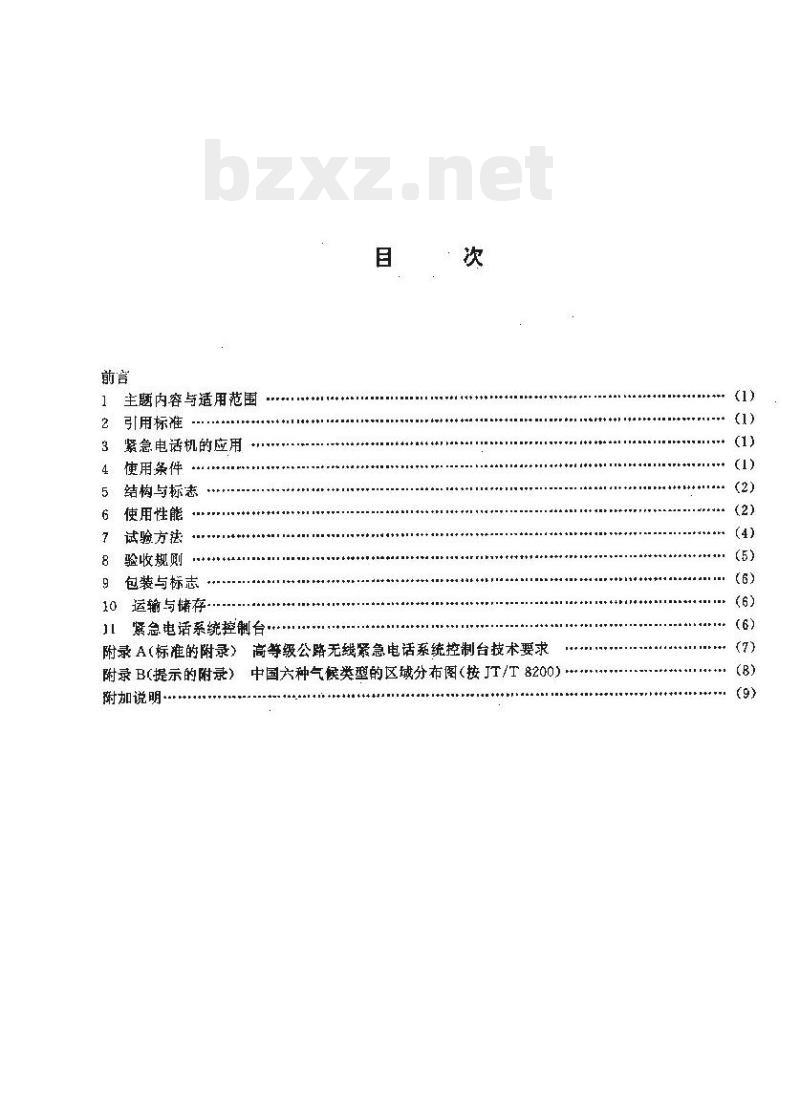

主题内容与适用范围
引用标准
紧急电话机的应用
使用条件
结构与标志
使用性能
试验方法
验收规则
包装与标志
运输与储存
紧急电话系统控制台
附录A（标准的附录）高等级公路无线紧急电话系统控制台技术要求中国六种气候类型的区城分布图（按JT/T8200）：附录B(提示的附录）
附加说明·

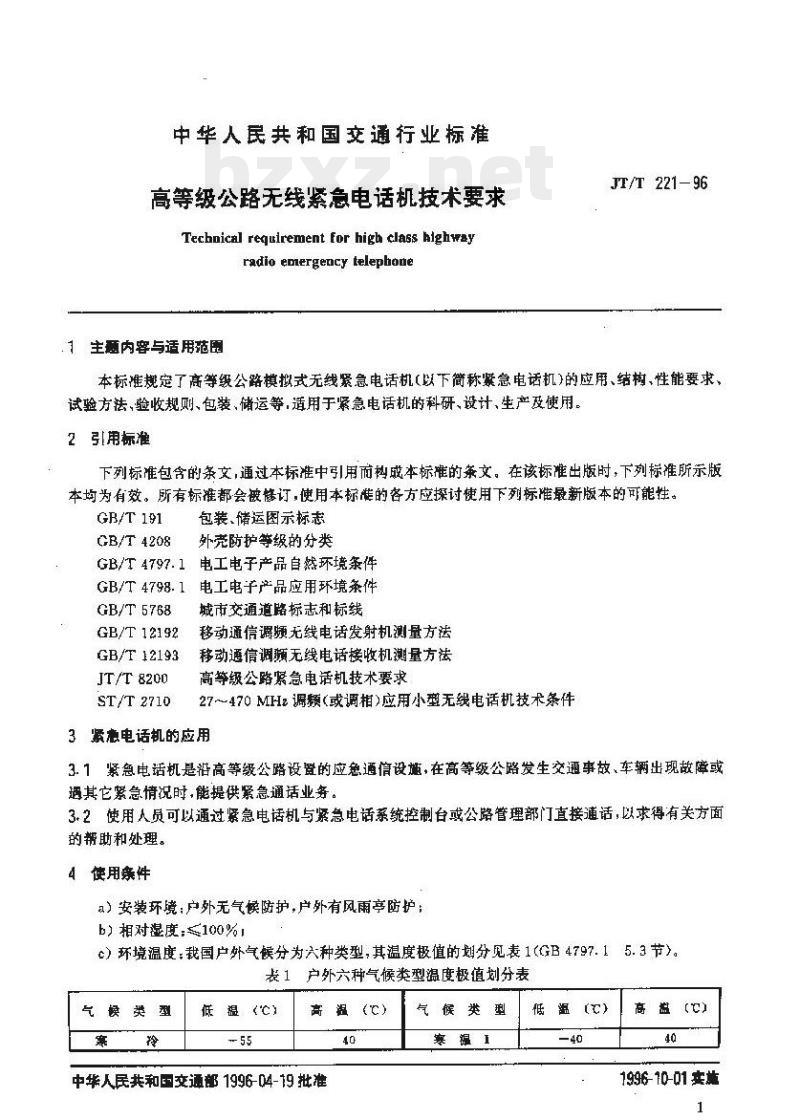

中华人民共和国交通行业标准
高等级公路无线紧急电话机技术要求Technical requirement for high class highwayradio emergency telephone
1生题内容与适用范围
JT/T 221-96
本标准规定了高等级公路模拟式无线紧急电话机（以下简称紧急电话机）的应用、结构、性能要求、试验方法、验收规则、包装、储运等，适用于紧急电话机的科研、设计、生产及使用。2引用标准
下列标准包含的条文，通过本标准中引用而构成本标准的兼文。在该标准出版时，下列标准所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标作最新版本的可能性。GB/T 191
GB/T 4208
包装、储运图示标志
外壳防护等级的分类
GB/T 4797.1
电工电子产品自然环境条件
电工电子产品应用环境条件
GB/T 4798. 1
GB/T 5768
GB/T 12192
GB/T 12193
JT/T8200
ST/T 2710
城市交通道路标志和标线
移动通信调频无线电话发射机测量方法移动通信调频无线电话接收机测量方法高等级公路紧急电话机技术要求27~470MHz调频（或调相）应用小型无线电话机技术条件3紧意电话机的应用
3.1紧急电活机是沿高等级公路设登的应急通信设施，在高等级公路发生交通事故、车辆出现故障或遇其它紧急情况时，能提供紧急通话业务。3.2使用人员可以通过紧急电话机与紧急电话系统控制台或公路管理部门直接通话，以求得有关方面的帮助和处理。
4使用案件
a）安装环境：户外无气候防护，户外有风雨亭防护b）相对湿度：≤100%l
c）环境温度：我国户外气候分为入种类型，其温度极值的划分见表1(GB4797.15.3节）。丧1户外六种气候类型温度极值划分表气颜类型
低褪（℃)
高温 (℃)
中华人民共和国交通部 1996-04-19批准气候类型
寒温1
高盘 (℃)
1996-10-01实施
l(℃)
JT/T 22196
燕 (℃)

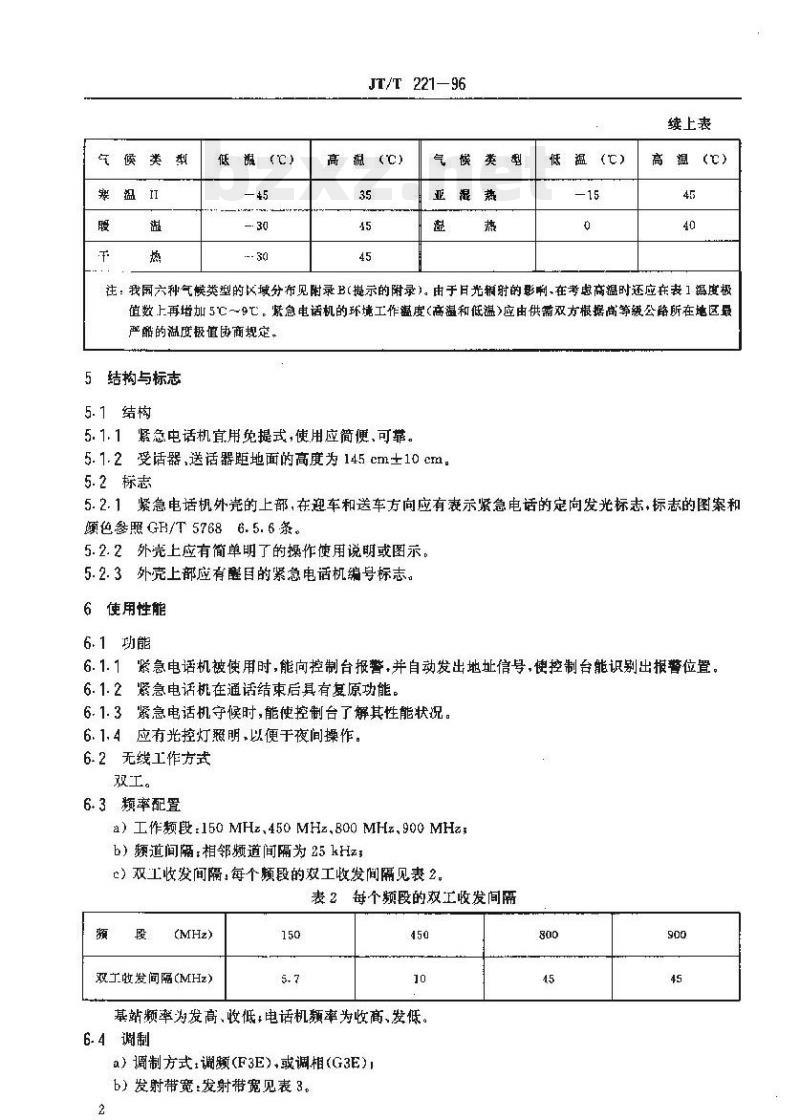

续上表
注：我六种气候类型的区域分布见附录B（提示的附录)。由于日光辅射的影喇、在考虑高温时还应在表1蕴度极值数上再增加5℃9亡。紧急电话机的环境工作蕴度（高温和低温>应由供需双方根据尚等级公路所在地区最严醋的温度极值协商规定。
5结构与标志
5.1结构
5.1.1紧急电话机宜用免提式,使用应简便,可靠5.1.2受话器，送话器距地面的高度为145cm±10cm，5.2标志
5.2.1紧急电话机外壳的上部，在迎车和送车方向应有表示紧急电话的定向发光标志，标志的图案和顾色参照GH/T57686.5.6条。
5.2.2外壳上应有简单明了的操作使用说明或图示。5.2.3外壳上部应有醒目的紧急电话机编号标志。6使用性能
6.1功能
6.1.1紧急电话机被使用时，能向控制台抵警，并自动发出地址信号，使控制台能识别出报警位置。6.1.2紧急电话机在通话结束后具有复原功能。6.1.3紧急电话机守候时，能使控制台了解其性能状况。6.1.4应有光控灯照明,以便于夜间操作。6-2无线工作方式
双工。
6.3频率配置
a)工作频段:150 MHz,450 MHz,800 MHz,900 MHz:b）道间隔：相邻频道间隔为25kHz；e）双工收发间隔，每个颗段的双工收发间隔见表2。表2每个频段的双收发间隔
双工收发间隔(MHz)
基站频率为发高、收低，电话机额率为收高、发低。6.4谢制
a）调制方式调(F3E）或调相(G3E)1b）发射带宽：发射带宽见表3。2
颊段《MHz)
发射情宽(kHz)
c）最大允许频偏：5kHz
6. 5发射机性能
6.5.1载频输出功率
载频输出功率不大于5W。
6.5.2额率容限
JT/T 221 -- 96
表3发射带宽
在规定的环境温度范围之内·各载频发射频率容限见表4表 4各频段频率容限
段（MHz）
发射蜘率容限
6. 5. 3杂散辐射
±10×10-1
±5×10-6
±3×10-6
在标称输出阻抗的负载上测量任何·一个离散频率的杂散辐射功率不大于2.5μW。6.5.4邻频道功率
：3×10-4
对于150MHz、450MH2落在邻频道16kHz带内的功率，应比载频功率低70dB。对于800MHz、900MHz频段落在相邻的第二个频道32kHz带内的功率，应较载频功率低65dB。6. 5. 5音频响应
调制频率为 300 Hz~3 000 Hz,在 6 往B/(每倍频程)预加重下,相对于 1 000 Hz 的频偏变化为+1 dB~---3 dB.
6.5.6谐波失真
谐波失真系数不超过7%。
6.6 接收机性能
6. 6.1射频灵敏度
射频灵敏度见表 5。
表 5 射顺灵敏度
额率(MH2)
射频灵敏度不大于
(电动势(μV）
接收机音频输出端：
6.6.2邻频道选择性
邻频道选择性应不低于70dB。
6.6.3无线频率互调抑
信号十噪音一失真
噪音十失真
无线频率的互调抑制比不低于70dB6. 6.4音频输出功率
音频输出功率不小于1w（扬声器）。6.6.5音频响应
调制频率为 300 H2～3 000 Hz,在 6 dB/(每倍频程)去加重下,相对于 1 000 Hz 的频偏变化为—23
dH--8 dB
6.6.6谐被失真
谐波失真系数不大于7%。
6.7高低摄性能
JT/T 221 96
紧急电话机在高温试验和低温试验时，发射机的载频输出功率比常温下实测值下降不大于3dB，频率容限应满足6.5.2条的规定；接收机的音频输出功率不低于额定值2dB，射频灵敏度对额定值的恶化不大 dB。
6.8储存性能
紧急电话机分别经一40℃，十55C储存温度试验，在正常条件下恢复后：其发射性能应满足6.5.1.6.5.2，其接收性能应满足6.6.1、6.6.4。6.9耐湿热
紧急电话机经40℃，相对湿度95%湿热试验后，其发射性能应满足6.5.1、6.5.2接收性能应满足6. 6.1,6. 6. 4。
6. 10 耐振动
紧急电话机经2Hz~500Hz扫频试验后，其发射性能应满足6.5.1.6.5.2;其接收性能应满足6.6. 1.6. 6. 4。
6.11耐冲击
紧急电话机经加速度为100m/s，脉冲持续时间为11m，累计碰撞1000次后，其发射性能应满足6.5.1.6.5.2;其接收性能应满足6.6.1,6.6.4。6.12天线系统
a）极化方式：垂直极化：
b）水平面内方向性：方向性天线：c）天线增益：3dR~5dB；
d）天线阻抗：50n（不平衡）；e）波比：小于1.2；
f）馈线：应采用低损耗屏蔽电缆。6.13电源免费标准bzxz.net
可用外供交流电源，也可用太阳能供电电源，配备可充直流电源，应确保24h不间断供电。6.14安全
6.14.1紧急电话机应有防雷保护措施，以确保人身安全。6.14.2紧急电话机应有防拆、防盗报警功能，保护措施要可靠。6. 15 耐气候
紧急电话机应能防雨、防尘（户外无气候防护），6.16外观
紧急电话机外壳表面的涂膜应光亮，无擦伤和疤痕，金属弯件和部件无伤痕、裂痕和锈蚀等现象。6. 17其它
对紧急电话机的其它特殊要求，可由供需双方根据具体条件另行商定。7试验方法
7.1标准条件下试验
7.1.1发射机试验按GB/T12192
7.1.2接收机试验按GB/T12193
7.2低温试验
JT/T 221—96
低温试验分工作温度试验和储存温度试验二种。7.2.1工作溢度试验
7.2.1.1将紧急电话机置于正常大气条件下1 h~2 h。7.2. 1. 2 按7.1. 1、7. 1. 2 进行测试。7.2.1.3将紧急电话机不通电，放入试验箱内，箱内温度与试验室温度相同。7.2. 1.4将箱内温度按不超过 2 C /min(5 min 内平均值)的变温速度调到规定的温度并保持8 h。7.2.1.5在试验温度下，接7.1.1、7.1.2进行测量。7.2.2储存温度试验
7. 2. 2. 1 试验程序同 7. 2. 1. 1 ~7. 2. 1. 4。7.2.2.2将紧急电话机留在箱内，使籍温按不超过2C/min的变温速度恢复到周圖试验毫的温度。7:2.2.3接7.1.1,7.1.2进行测量。7.3高温试验
高温试验分工作温度试验和储存温度试验二种,试验程序同 7. 2. 1~7. 2. 2。7.4握热试验
7.4.1按7.1.1、7.1.2进行测盘。7.4.2将紧急电话机不通电置于40士2t的烘箱中，预热(1-2)h。7.4.3将预热好的电话机迅速转移到温度为40℃士2，相对湿度不大于80%的温湿箱内，随后逐步加湿到93%士2%，并保持48h。7.4.4将紧急电话机自遍湿箱中取出,在正常大气条件下恢复 6 h,按 7. 1.1,7. 1. 2 进行测量。7.5振动试验
7. 5. 1 按 7. 1. 1.7. 1. 2 进行测量。7.5.2将紧急电话机按使用位宵牢固地固定于能产生正弦搬动的试验台上。7.5.3分别在颖率2Hz~9Hz、位移3.5mm，频率9Hz~200Hz、加速度10m/s，额率200Hz~500Hz、加速度15m/s\范囤内，进行扫频，扫频频率为每分钟一个倍频程，其容差为士10%，做五次循环。
7.5.4振动完毕，将紧急电话机取下，按7.1.1、7.1.2进行验收测量。7.6碰撞试验
7.6.1按接本标准7.1.1、7.1.2进行测量。7.6-2将紧电话机按使用位置牢固地固定在试验台上。7.6.3半正弦波脉冲持续时间为11 ms,加速度为100 m/s以 40次/min~80次/min，累计1000。
7.6.4碰撞完毕,将紧意电话机取下,按7.1.1、7.1.2进行测量。7.7外观验查
用目谢进行。
7.8其它要求的试验由供需双方协商确定。8验收规则
8.1紧急电话机需经过制造厂技术检验部门验收，并应达到本标准规定的各项性能要求，出厂时，应附有产品合格证。
8.2例行试验
8.2.1制造厂应在批量生产前，按技术要求的全部项目进行例行试验，数量为该批产品的5%，但不少于3台。全部合格后，允许开始批量生产，如发现有不合格项目，应找出原因，采取措施，并进行复验，复验如还不台格，则该试验不通过。经过例行试验的产品不得作为合格品交货。5
JT/T 221-96
8.2.2连续生产三年或停产二年后再恢复生产时，需进行一次例行试验，8.2.3当改变结构、工艺，材料而涉及到影响产品质量时+亦应进行例行试验。8.3验收试验
8.3.1验收试验应由订货方会同制造厂裁术检验部门在厂内进行，制造厂需提供验收所必的仅器设备，如订货方与制造厂双方问意，可以由制造厂检验部门单方面验收。8.3.2验收试验样品的数量根据在提交的批量中抽验5%（不少于5台）的原则.按本标准6.5,6.6逐条捡验。
8.3.3在验收中如果发现有不符台任何一条技术要求时，应再抽二倍数量的样品按不符合项日进行复验。在复验中若全部合格，调换初验时不合格产品后，该批产品作为合格品交货。如在复验中仍有不合格品，则整批对不符合项日进行检验，其中合格的产品充许交货。9包装与标志
9.1紧急电话机装入干燥的包装箱内，箱内应有防震措施。9.2箱内应附有使用说明、接线图、厂技术检验部门的检验合格证，并注明出厂年月。9.3箱上应法明制造厂名称、箱量，并根据需要应有GB191规定的标志。10运输与储存
10.1装箱的紧急电话机在能够避免直接受到雨，雪影响的条件下，可以用任何交通工具运输。10-2紧急电话机应储存在温度符合该类型产品允许的环境温度，相对湿度低于80%的仓库中。11
骤意电话系统控制台
用于对紧急电话系统内紧急电话机进行管理、控制和检测的操作台，其技术要求见附录A。附录A(标准的附录)
A1用途
高等级公路无线紧急电话系统控制台技术要求用于对紧急电话系统内的紧意电话机进行管理、控制和检测。A2使用条件
a) 温度:5 C~40 C:
b）相对湿度;45%～~75%
）太气压力,70 kPa～106 kPa:
d) 直流作电压:48 V、24 V,12 V。A3信遵数
不少于么个信道。
A4容量
最小容量为64门，根据需要可以随着信道数增如而增加容量，扩容方便。A5技术性能
A5.1控制台应能接受紧急电话机发出的呼唧。A5.2控制台应能识别呼叫的紧急电话机，显示内容包括：a）紧急电话机编号；
b）信号接收时间。
A5.3在电话机通话结束时,控制台能播控电话机复原。A5. 4 能声控录音。
A5.5有打印发方通话时间、电话机编号的接口。A5. 6控制台能检测各分机的性能状况。A5.7根据需要可以增设和其它的微机连接的接口。北
比尺1：25000000
乌毒木疗
事温 丘
健川行
呼和洁特？
石家生
“西史
宜密然
回能费
本国上中国养报制中国建国出训您脂随盐制
尚酒人共
中国六种户外气候类型的区域分布图中国六种气燥类型的区域分布图（按JT/T8200）附录B(提示的附录)
附加说明：
本标准由交通通信中心提出。
JT/T 221 --96
本标准由交通部通信导航标准技术委员会归口。本标准由交通部标准计量研究所、交通通信中心负责起草。本标准主要起草人：俞摩凯、李来兴、王一如、朱金发9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
