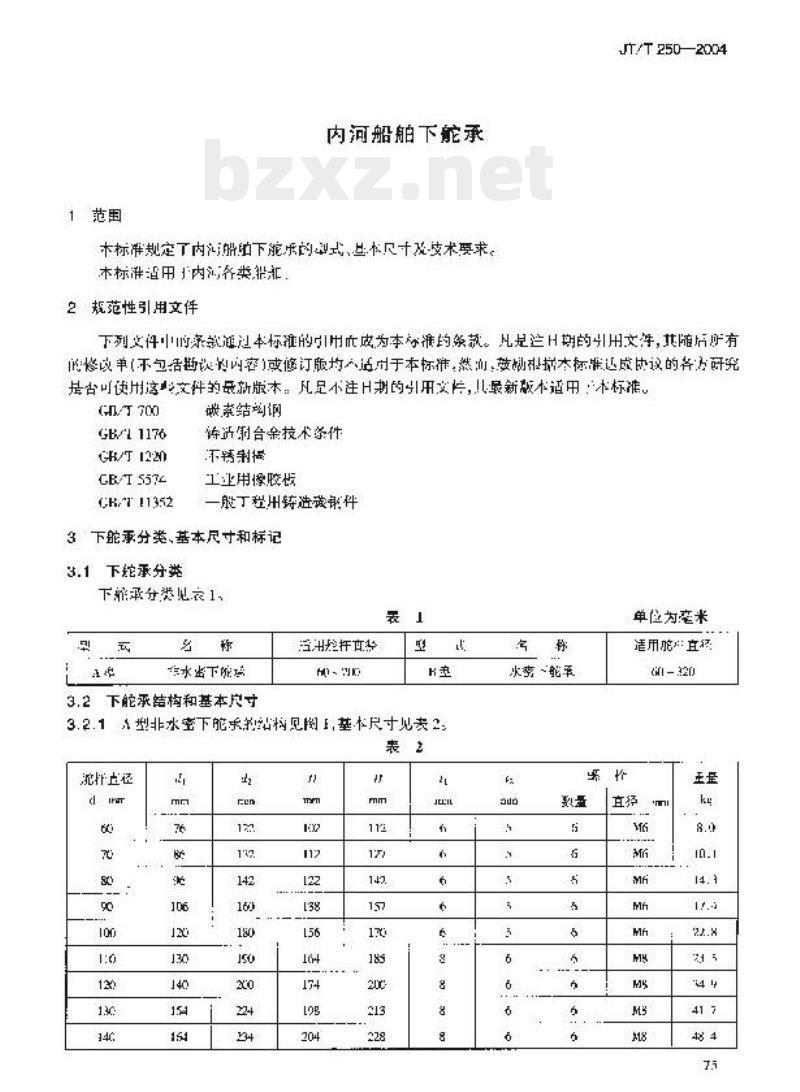

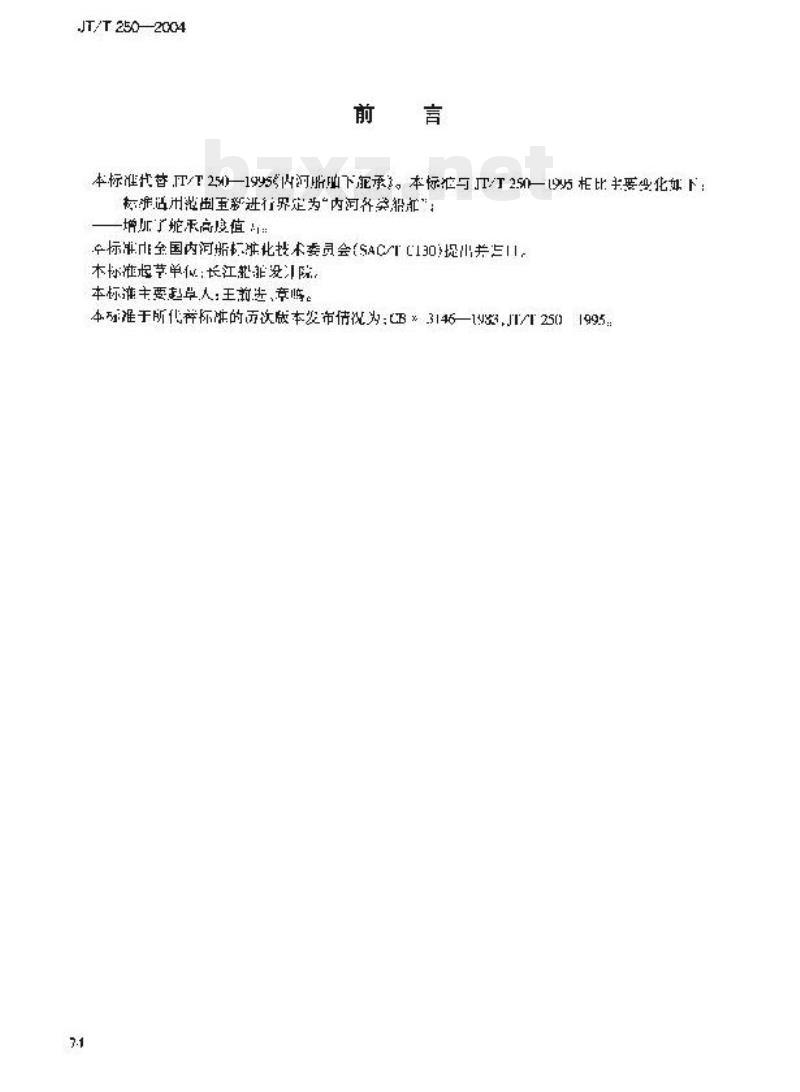

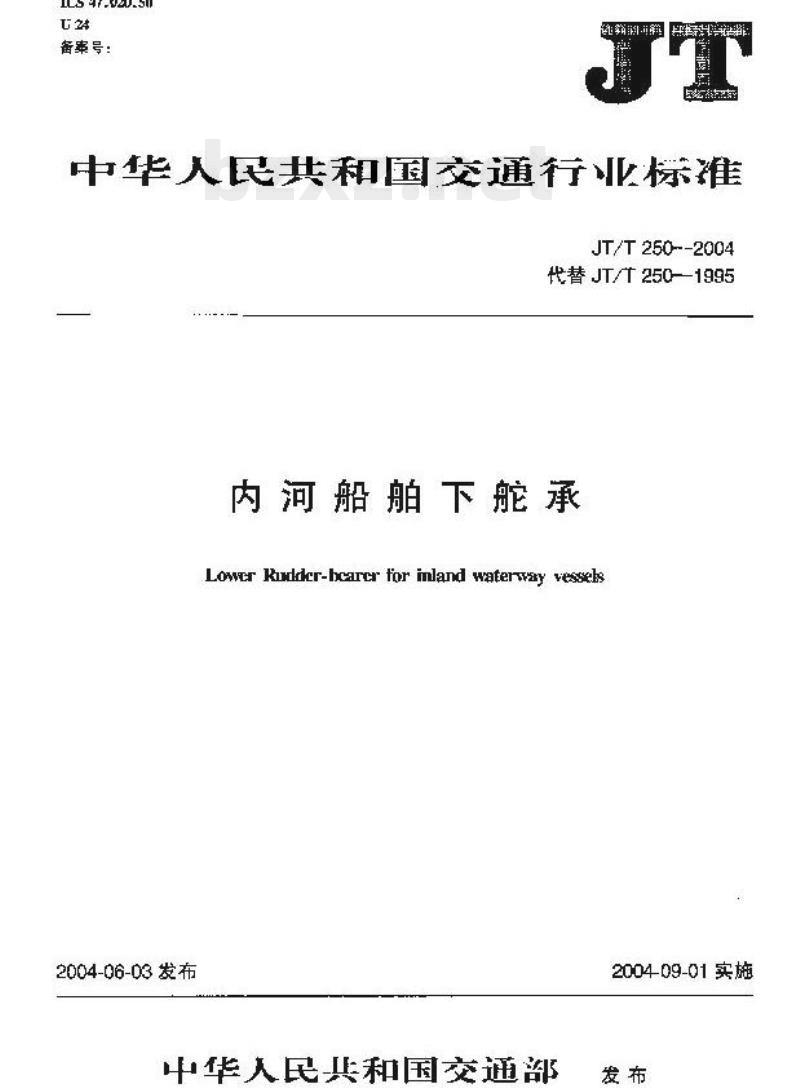

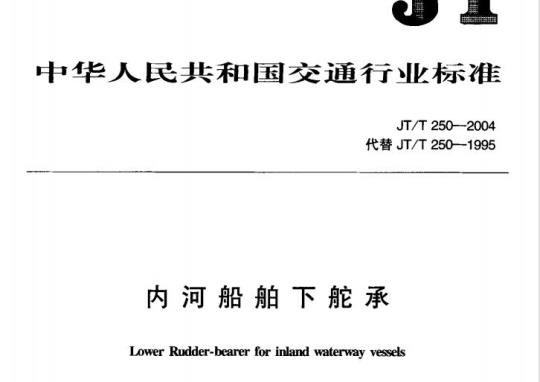

中华人民共和国交通行业标准 JT/T 250—2004 内河船舶下舵承（Lower Rudder-bearer for inland waterway vessels） 2004-06-03发布 2004-09-01实施 中华人民共和国交通部发布 ICS 47.020.50 L24 备案号： 前言 本标准代替JT/T 250—1995《内河船舶下舵承》。与JT/T 250—1995相比，主要变化如下：适用范围重新界定为“内河各类船舶”，增加了舵承高度值等内容。本标准由全国内河船标准化技术委员会（SAC/TC130）提出。 本标准起草单位：长江航务管理局设计院。 本标准主要起草人：王前选等。 本标准历次版本发布情况为：JT 3146—1983，JT/T 250—1995。 1 范围 本标准规定了内河船舶下舵承的型式、基本尺寸及技术要求。 本标准适用于内河各类船舶。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励研究是否使用最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 700 碳素结构钢 GB/T 1176 铸造铜合金技术条件 GB/T 1220 不锈钢棒 GB/T 5572 工业用橡胶板 GB 11352 一般工程用铸造碳钢件 3 下舵承分类、基本尺寸和标记 3.1 下舵承分类 下舵承分类见表1。 3.2 下舵承结构和基本尺寸 3.2.1 A型非水密下舵承结构及基本尺寸见表2。 表2规定了不同规格下舵承的尺寸参数，包括直径、孔径、结构尺寸及适用范围等（单位：mm）。 A型非水密下舵承由本体、轴承、挡水圈、盖及规格标记组成。 3.2.2 B型下舵承结构型式见图2，基本尺寸见表3（单位：mm）。 B型下舵承结构包括本体、轴承、挡水结构及相关连接部件，具体尺寸按表3执行。 （表1、表2、表3为标准结构尺寸及参数表，包含不同规格对应的直径、长度、孔径及装配尺寸等内容）
