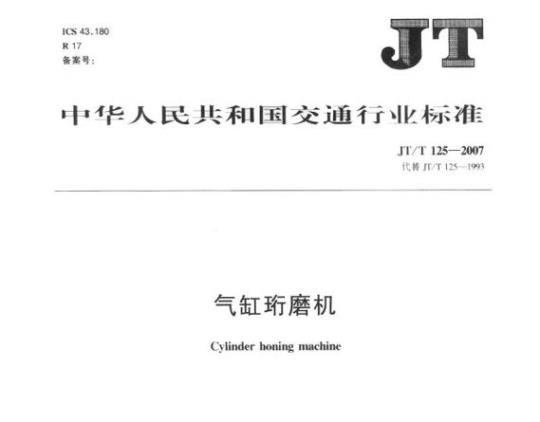

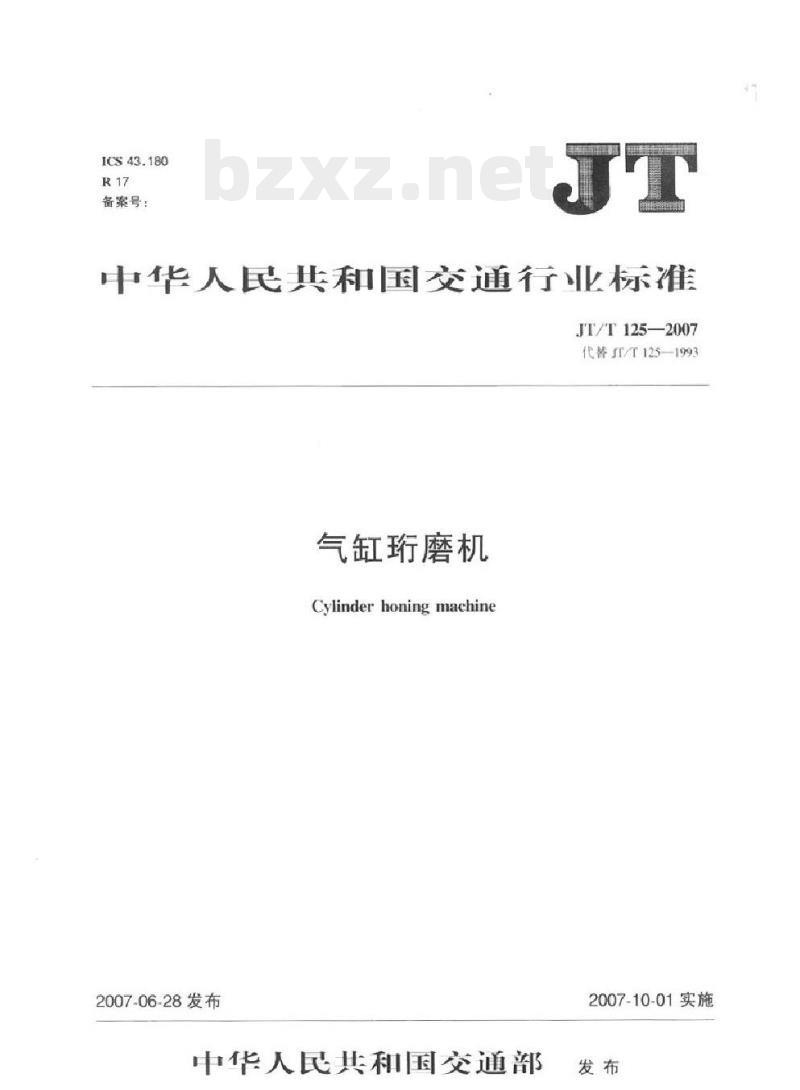

JT/T 125-2007 气缸珩磨机

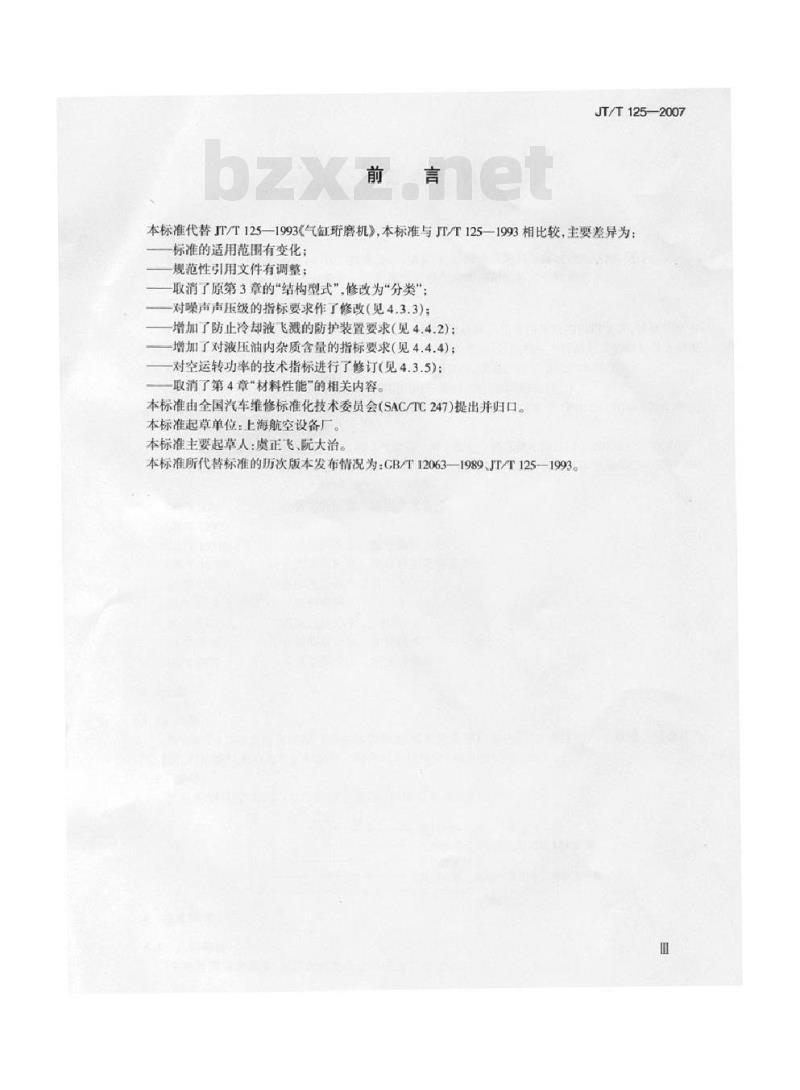

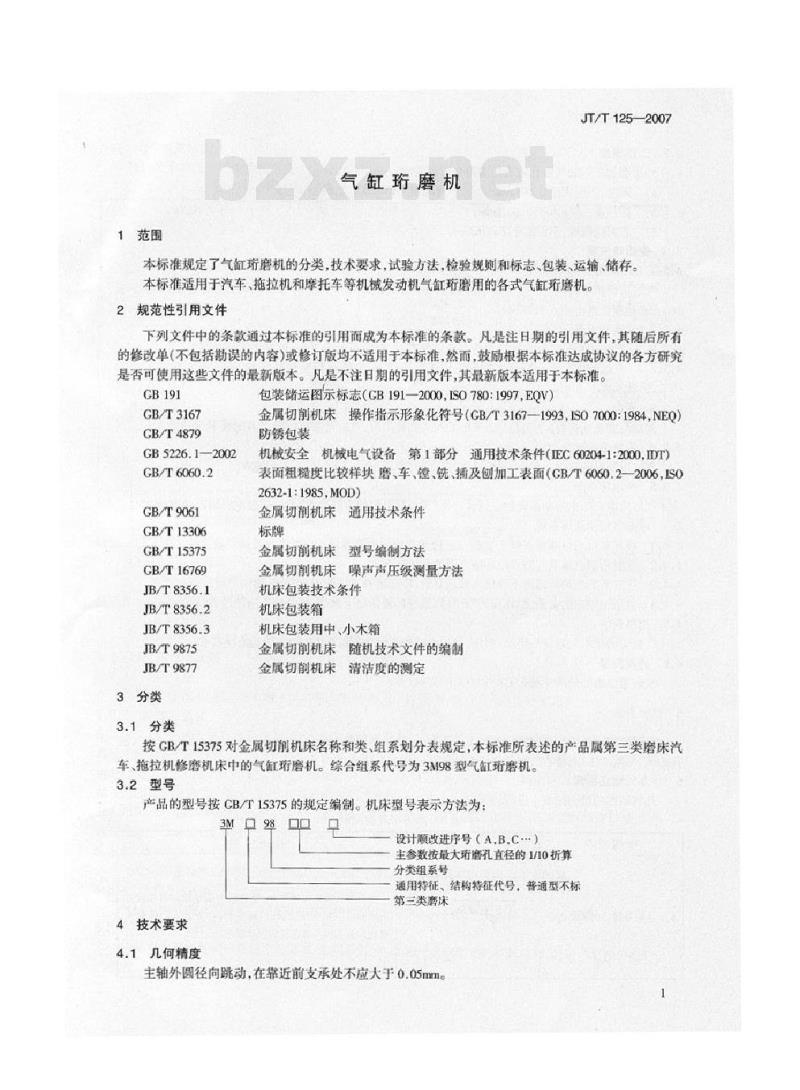

JT/T 125—2007 气缸磨机 前言 本标准代替JT/T 125—1993《气缸磨机》。与原标准相比，主要变化包括：适用范围有所调整；规范性引用文件进行了更新；取消原第3章“结构型式”，修改为“分类”；对噪声声压级指标进行了修订；增加防止冷却液飞溅的防护装置要求；增加液压油内杂质含量指标要求；修订空运转功率技术指标；取消原第4章“材料性能”相关内容。 本标准由全国汽车维修标准化技术委员会（SAC/TC247）提出并归口。 本标准起草单位：上海航空设备厂。 本标准主要起草人：虞正飞、阮大治。 本标准所代替标准历次版本：CB/T 12063—1989、JT/T 125—1993。 1 范围 本标准规定了气缸磨机的分类、技术要求、试验方法、检验规则以及标志、包装、运输和储存。 本标准适用于汽车、拖拉机和摩托车等机械发动机气缸珩磨用的各式气缸磨机。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡注日期的引用文件，仅该版本适用；凡不注日期的引用文件，其最新版本适用。 GB 191 包装储运图示标志 GB/T 3167 金属切削机床操作指示形象化符号 GB/T 4879 防锈包装 GB 5226.1—2002 机械安全 机械电气设备 第1部分通用技术条件 GB/T 6060.2 表面粗糙度比较样块（磨、车、铣、插及刨加工表面） GB/T 9061 金属切削机床通用技术条件 GB/T 13306 标牌 GB/T 15375 金属切削机床型号编制方法 GB/T 16769 金属切削机床噪声声压级测量方法 JB/T 8356.1 机床包装技术条件 JB/T 8356.2 机床包装箱 JB/T 8356.3 机床包装用中、小木箱 JB/T 9875 金属切削机床随机技术文件的编制 JB/T 9877 金属切削机床清洁度的测定 3 分类 按GB/T 15375规定，本标准所述产品属于第三类磨床汽车、拖拉机修磨机床中的气缸珩磨机，综合组系代号为3M98型气缸磨机。 3.2 型号 产品型号按GB/T 15375规定编制，表示方法为：3M98，设计顺序改进序号（A、B、C），主参数按最大珩磨孔直径的1/10折算分类组系号，普通型不标通用特征与结构特征代号。 4 技术要求 4.1 几何精度 主轴外圆径向跳动在靠近前支承处不应大于0.05mm。 4.2 工作精度 气缸孔内表面经珩磨后应满足：圆度不大于0.005mm；圆柱度不大于0.0075mm；表面粗糙度不大于Ra0.63μm。 4.3 空运转性能 气缸磨机运行时应无异常尖叫或冲击声，噪声声压级不大于83dB(A)。 往复运动速度低于5m/min时应无明显换向停留，高于10m/min时越程距离不大于20mm。 主轴轴承稳定温度不大于70℃，温升不大于40℃。液压系统油温不大于60℃，温升不大于30℃。 手轮与手柄操纵力不大于40N且应均匀。 主传动空运转功率不应超过电机额定功率的30%。 4.4 冷却系统与液压系统 冷却系统供液量及液压系统相关指标按标准后续条款规定执行。
