JT/T 119-2006 Test apparatus of Marshall stability.
1范围
JT/T 119规定了马歇尔稳定度试验仪的产品分类与结构、技术要求、试验方法、检验规则、标志包装.运输和贮存等内容。
JT/T 119适用于公路工程沥青混合料马歇尔稳定度试验仪(以下简称马歇尔试验仪)的生产和检验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。
GB/T 191包装储运图示标志(EQV 1SO 780; 197)
GB/T 699优质碳素结构钢
GB/T 1176铸 造铜合金技术条件(NEQ Iso 13:1977)
GB/T 4879防锈包装
GB/T 4892硬质直方体运 输包装尺寸系列(EQW IS0 3394:1984)
CB/T 5048防细包装
3术语和定义
下列术语和定义适用于本标准。
3.1马歇尔稳定度试验Marshall stablity test
对沥青混合料制作的标准圆柱体和大型四柱体试件在60工温度条件下用规定的加载速度进行破坏性试验的一种试验方法。
3.2马歇尔稳定度Marshall sability
进行马歇尔稳定度试验时沥青混合料试件受压达到破坏点时的极限压力值。
3.3充值flow value
进行马歇尔稳定度试验时沥青混合料试件受压达到破坏点时的垂直变形量。
4产品分类与结构
4.1分类
马歇尔试验仪分为:手动式和自动式。
一手动式马歇尔试验仪的动力源为电动机,由人工操作.试验数据通过操作者目测后读取、记录。
1范围
JT/T 119规定了马歇尔稳定度试验仪的产品分类与结构、技术要求、试验方法、检验规则、标志包装.运输和贮存等内容。
JT/T 119适用于公路工程沥青混合料马歇尔稳定度试验仪(以下简称马歇尔试验仪)的生产和检验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。
GB/T 191包装储运图示标志(EQV 1SO 780; 197)
GB/T 699优质碳素结构钢
GB/T 1176铸 造铜合金技术条件(NEQ Iso 13:1977)
GB/T 4879防锈包装
GB/T 4892硬质直方体运 输包装尺寸系列(EQW IS0 3394:1984)
CB/T 5048防细包装
3术语和定义
下列术语和定义适用于本标准。
3.1马歇尔稳定度试验Marshall stablity test
对沥青混合料制作的标准圆柱体和大型四柱体试件在60工温度条件下用规定的加载速度进行破坏性试验的一种试验方法。
3.2马歇尔稳定度Marshall sability
进行马歇尔稳定度试验时沥青混合料试件受压达到破坏点时的极限压力值。
3.3充值flow value
进行马歇尔稳定度试验时沥青混合料试件受压达到破坏点时的垂直变形量。
4产品分类与结构
4.1分类
马歇尔试验仪分为:手动式和自动式。
一手动式马歇尔试验仪的动力源为电动机,由人工操作.试验数据通过操作者目测后读取、记录。
标准图片预览
标准内容
三区X
DPICS19.060;ICS93.080
备案号：

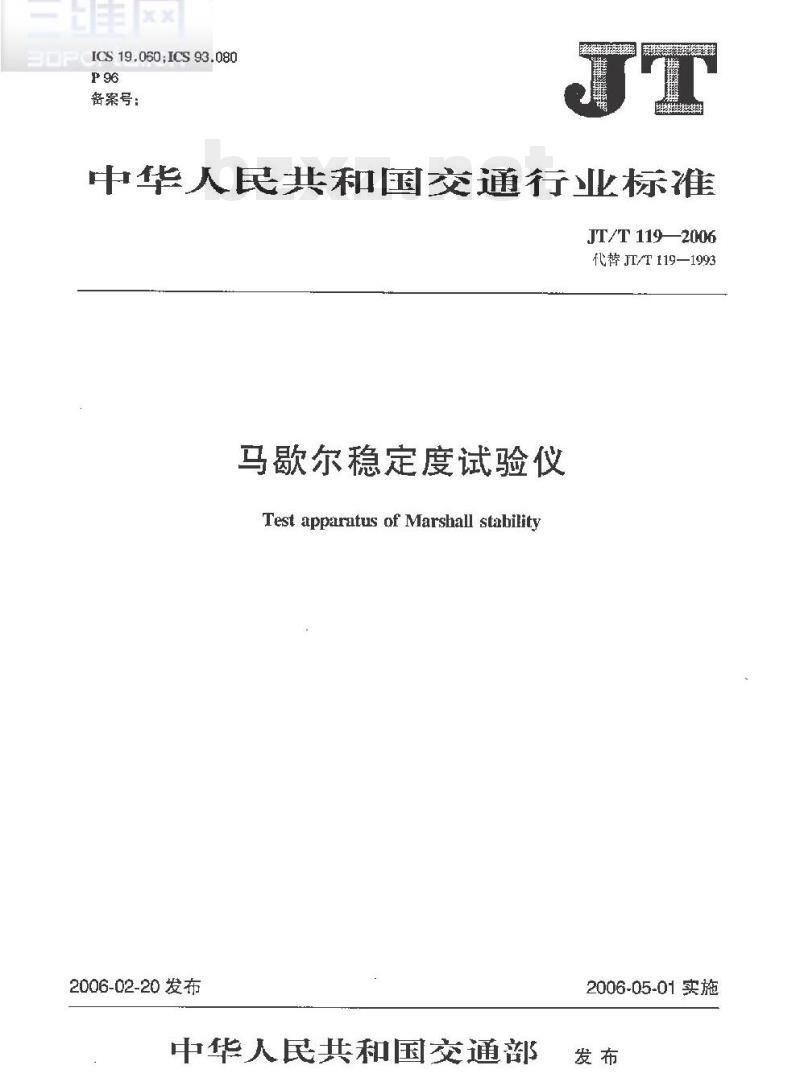

中华人民共和国交通行业标准
JT/T 119—2006
代替JT/T119—1993
马歇尔稳定度试验仪
Test apparatus of Marshall stability2006-02-20发布
中华人民共和国交通部
2006-05-01实施
sDPortal.cn

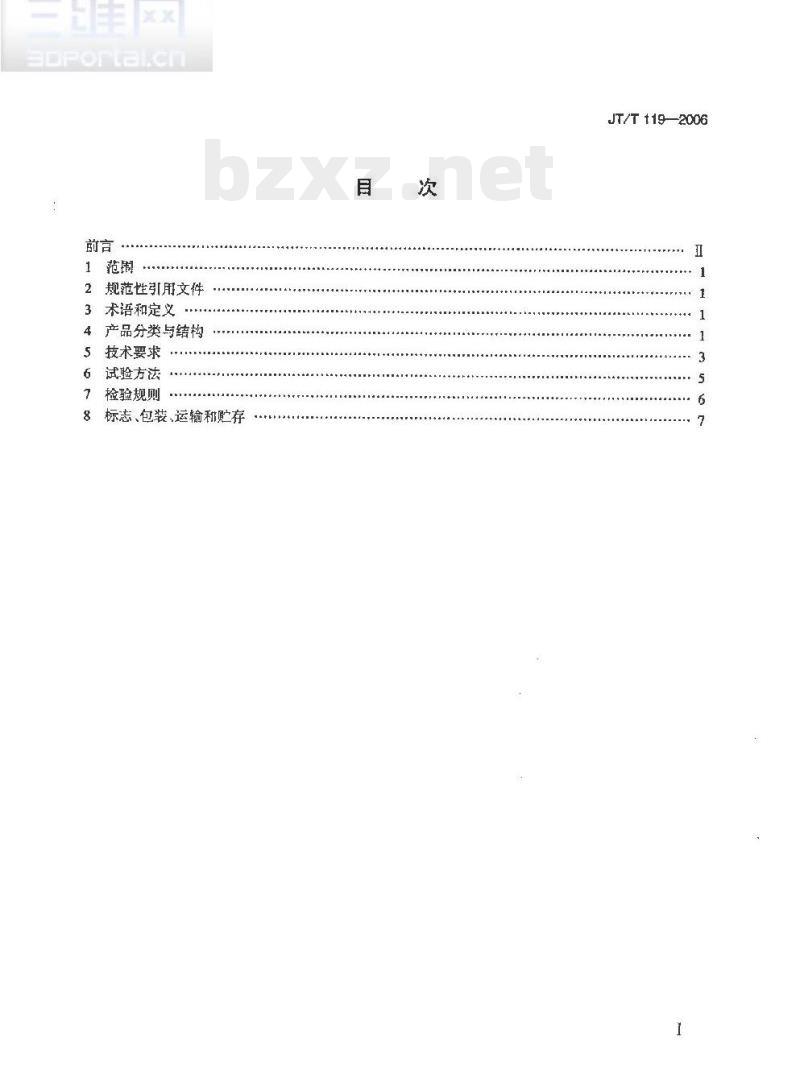

规范性引用文件
术语和定义
4产品分类与结构
技术要求
试验方法
检验规则
标志、包装、运输和贮存
JT/T119—2006
soPortal.cn
JT/T 1192006
本标准代替JT/T119—1993沥青混合料马歇尔试验仪，本标准与T/T119—1993相比有如下变化：-增加了自动马歇尔稳定度试验仪的结构形式、技术要求及试验方法。一在试验方法中，对测力装置的检测，修改为用标准测力仪避行检测；对流值测量装置的检测，修改为用标准量块进行检测；对上下压头的检测，修改为用标准样板和塞尺进行检测；对装配精度的检测，修改为用测量箍和磁力表座进行检测。本标准由交通行业计量技术委员会提出并归口。本标准起草单位：交通部科学研究院、河南省交通基本建设质量检测监督站，中国航天科技集闭公司第一计量测试研究所、北京市朝阳路达仪器厂、南京华达工程检测仪器有限公司、德祥科技有限公司、无锣路佳建材仪器机械有限公司、无锡建仪仪器机械有限公司、上海昌吉地质仪器有限公司。本标准主要起草人：盛开通、吴连民，赵文辉、闫秀泮、李齐。本标准代替标准的发布情况为：-GB/T 11823—1989;
—JT/T119-1993。
三佳区x
sPortaI.cn

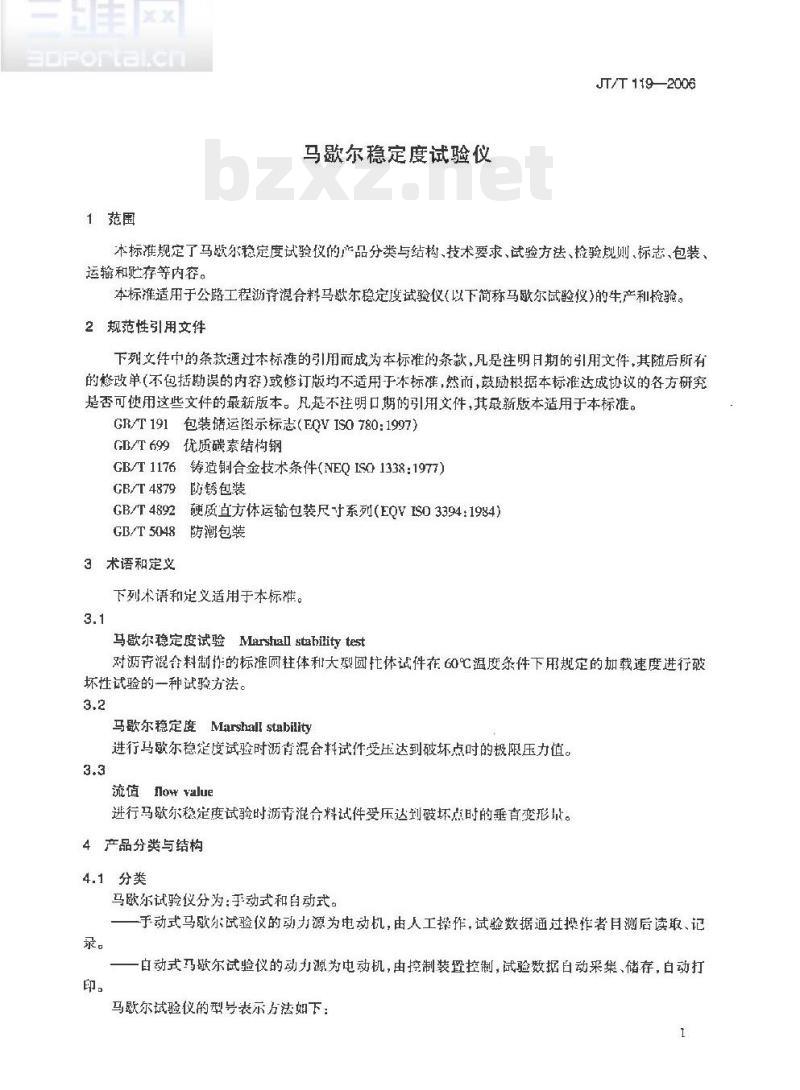

1范围
马歇尔稳定度试验仪
JT/T119—2006
木标准规定了马欧尔稳定度试验仪的产品分类与结构、技术要求、试验方法、捡验规则、标志、包装、运输和贮存等内容。
本标准适用于公路工程沥青混合料马歇尔稳定度试验仪（以下简称马歇尔试验仪）的牛产和检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明口期的引用文件，其最新版本适用于本标准。GR/T191包装储运图示标志（EQVISO780：1997）GB/T699优质碳素结构钢
GB/T1176铸造铜合金技术条件（NEQISO1338：1977）GB/T4879防锈包装
GB/T4892
GB/T 5048
3术语和定文
硬质直方体运输包装尺寸系列（EQVS03394：1984）防潮包装
下列术语和定义适用于本标准。3.1wwW.bzxz.Net
马歇尔稳定度试验Marshallstabiitytest对沥节混合料制作的标准圆柱体利大型圆托体试件在60℃温度条件下用规定的加载速度进行破坏性试验的一种试验方法。
马歇尔稳定度Marshall stability进行马歇尔稳定度试验时沥青混含料试件受压达到破坏点时的极限压力值。3.3
流值owyalue
进行马歇尔稳定度试验时沥青混合料试件受压达到破坏点时的垂变形。4产品分类与结构
4.1分类
马歇尔试验仪分为：手动式和自动式。于动式马欧尔试验仪的动力源为电动机，由人工操作，试验数据通过操作者目测后读取、记录。
白动式马歌尔试验仪的动力源为电动机，由控制装置控制，试验数据白动采集、储存，白动打印。
马歇尔试验仪的型号表示方法如下：1
sDPortal.cr
JT/T119—2006
改进设计型号，按阿拉伯数字1，2…表示，-最大荷载，单位为千牛(kN)；
产品代号：MSS—手动；MSZ—自动。示例：第三次改进设，最大荷裁为25kN的马款尔自动试验仪型号为：MSZ--25kN--3。4.2结拘

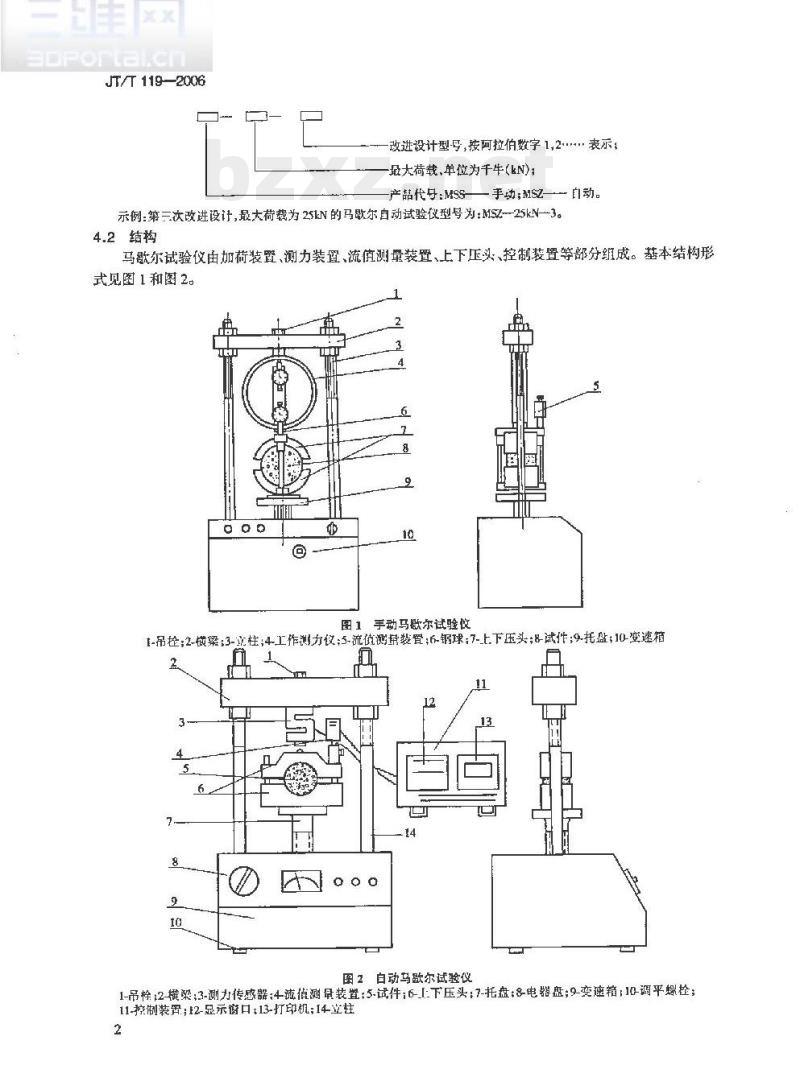

马歇尔试验仪由如荷装置、测力装置、流值测量装置、上下压头、控制装置等部分组成。基本结构形式见图1和图2。
图1手动马歇尔试验仪
1-吊轻；2-横粱：3-立柱；4工作测力仪；5-流值测带数置6-钢球；7-上下压头：8试作;9托盘；10变速箱2
图2白动马欧尔试验仪
1-吊栓;2-横染；3-测力传感器：4流值测量装置：5试件：6-1:下压头：7-托盘：8电器盘；9变速箱：10调平螺检；11-控制装置；12-显示窗口：13-打印机；14立柱2
三区x
BoPortal.cn
5技术要求
6.1外观要求
JT/T 119—2006
马歇尔试验仪的外观应平整、光洁。表面漆层应光滑，无凹凸感，无他裂；表面电镀层不得有网纹、气泡、漏链、划伤等缺陷。
5.2整机性能
5.2.1马歇尔试验仪托盘的垂直上升速度，在不加载荷时为50mm/min±2mm/min，在加载荷时为50mm/min±5mm/min。
5.2.2最大荷载：做标准圆柱体试验时，马欧尔试验仪最大荷载不小于25kN，示值充诈误差±0.1kN；做大型圆柱体试验时，马歇尔试验仪最大荷载不小于50kN,示值允许误差±0.1kN。5.3加荷装置
5.3.1手动马歇尔试验仪加荷装置（见图1），由吊栓、横梁、立柱、托盘、变速箱、上下压头、工作测力仪等构成。
5.3.2自动马歌尔试鉴仪加荷装置（见图2），由吊栓、横深、立柱、托盘、变速箱、上下压头、测力传感器等构成。
5.3.3上下压头由上压头、下压头、导杆、流值托架体组成，其结构形式如图3所示，尺寸要求见表1。导杆应与下压头底面垂直，并过渡配合：导杆与上压头为间隙配合。上压头的上平面在中心位置，需加工可以安放p16mm钢球的球形凹槽，其要求如图3所示。16mm
A效大
图3上下压头及尺寸
1-上压头;2-下压头；3流值托架体；4导拍3
三佳xx
BoPotal.cr
JT/T 119—2006
标难事具
101.6 ±0.15
表1上下压头尺寸要求
大型卡具
152.4 ±0.2
13.5±0.3
5.3.4钢球直径为16mml±0.05mmg5.4测力装置
5.4.1应配置经过计最检定合格的工作测力仪或数字测力系统。标雅卡具
5.4.2工作测力仪：规格为25kN或50kN.准确度0.3%，按需要配套。5.4.3数字测力系统：量程0kN~50kN.准硫度1.0级。5.5流值测量装置
5.5.1流值测录装置由导杆、流值托架体及变形测量仪表组成。类
大型卡其
19 ±0.10
5.5.2流值托架体用于固定变形测量仪表。其内孔与导杆为间源配合，可上下自由滑动。为保证变形测量值的可靠性，流值托架体允许固定在上压头上。5.5.3变形测量仪表可采用下列仪表之一：普通百分表：量程Omn~10mm或Om-20mm，分度0.01mm，按需要配食；位移传感器：量程0mm~20mm，分度0.0tmm，准确度0.1%。5.6自动马歇尔试验仪控制装置
5.6.1控制部分由挖制器，测力传感器、变形测量仪表、屏蔽连线等组成。5.6.2控制部分应具有参数设置，计量校验，自动试验控制，数据白动采集、显示、存储及打印等功能，还应其有手动控制上升、下降、停止的功能。托盘下降过程中应有下限位控制。5.6.3进行马歇尔稳定度试验时，控制装置对试件的稳定度和流值同时进行试验数据采集，并白动判断峰值，结束试验。
5.6.4采用单片机时，需要设置数据通信按口。5.7主要零部件材料
5.7.1传动轴、齿轮、托盘、立柱、上下压头的材料为优质碳素结构钢，按CB/T699规定的要求选用材料。
5.7.2蜗轮的材料为铸造合金铜或球墨铸铁。按GB/T1176规定的要求选用材料。5.7.3横粱的材料为优质碳素结构钢或灰铸铁、球墨铸铁。按GR/T699规定的要求选用材料。5.7.4工作测力仪的材料为弹链钢。5.8外购件和外协件
外购件和外协件均应有品检验合格证钙，并经复检合格后，方可使用。5.9装配精度要求
5.9.1横梁下平面与托盘上摘面应平行，平行度允差不大于0.20mm/200mmz5.9.2横梁而栓孔与托应同轴，同轴度充差不大于1.00mmc5.9.3上下压头两导杆应平行，且垂直于下压头下乎面；两导杆平行度允差不大于0.15mm/100mm，两导杆与下乐头下平而垂真度充差不大于0.10mm/t00urn。6.9.4上压头球形凹摊与上下压头内孔应同轴，同种度允差不大于0.15mm。5.9.5上压头与下压头$尺\应同轴（见图3），同轴度允差不大于0.15mm。5.10绝缘性能
马歇尔试验仪的导电部分与仪器外表的绝缘电阻应不小于2M2。4
三区x
BoPortal.cn
6试验方法
6.1试验仪器和器具
6.1.1标准测力仪；额定载荷：50kN,精度：0.05%。6.1,2游标卡尺:量程Orrrh~300mm,分度0.02mm;量程 Omml~150mm,分度0.02mm;
高度尺：量程0mm-300mm，分度0.02mmz钢直尺：量程0mm~5mum，分度1mm；角度尺：量程360°；
磁力表座：百分表量程0mm~10mm，分度0.01mma6.1.3表面粗糙度样块：车、铣、钳、磨4种工序样块。6.1.4标准量块：量值1.001mm~10.00mm，准确度等级2级。6.1.5秒表：分度0.01s。
6.1.6塞尺：量程0.01mm~2mmlg
6.1.7R规：量程5mm~50mc
JT/T119—2006
6.1.8标准样板：材料为合金钢；厚度2.5mm~3mm率火硬度IIRC45~HRC50；准确度等级3级。具体尺寸要求见图4及表1。
图4标准样板（尺寸参照表1）
6.t.9绝缘电阻测量仪：直流500V。6.1.10测量轴：材料为优质碳素结构钢，具体尺寸要求见图5。1×45°
1×45g
6.2外观检查
100-914
图5测盘轴（尺寸单位：mm）
用目测和手感检测马歇尔试验仪的外观，应符合5.1的规定要求。6.3加荷装置功能检测
6.3.1托盘垂直上升速度
仅做电动机驱动、不加载荷时的托盘垂直上升速度的试验。1×45
试验时，将托盘尽晟降低位置，但不得使下限位开关发生作用。然后启动电动机，托盘开始上升的瞬间，略作停顿，用高度尺测量此时托盘的高度值；继续启动电动机，托盘上升，同时开启秒表；工作60%时，关闭电动机；用高受尺测鼠此时托盘的高度值，计算两个高度值之差，其差值与时间之比即为托盘的5
三佳xx
BoPonta.cn
JT/T 119—2006
垂直上升速度。注意排除电动机惯性对乘直上升速度的影响。试验应进行三次，求平均值，单位以毫米每分钟（mm/min）表示。6.3.2上下压头的检测
上下压头半圆孔尺寸用图4所示的标准样板和塞尺检测。上下压头需要检测的各部分尺寸与标准样板的间隙不得大于0.30mm
将上压头沿导打提起10mm~15mrl，然后使其自出落下，检验上压头上下滑动是否自如。检验安放16rmm钢球的球形凹槽，用R规及游标卡尺检验。6.4测力装置功能检测
6.4.1标准测力仪进行校验。将标准测力仪置于托盘与工作测力仪或测力传感器之问，用手动或电机驱动，使托盘上升，校验测力装置的最大荷载示值误差；记录后，完全卸掉载荷。6.4.2继续按照上述方法，使托盘上升，任意施加组标准力，记录务个标准力值相对应的荷载显示示值：然后完全卸掉载荷。
6.4.3统计校验结果中标准力值与显示示值的对应示值误差，并绘制测力装置校验后的标准力值和显示力值的校验曲线，
6.5流值测量装置功能检测
6.5.1川标准量块进行校验。将标准量块置于上压头下平而与下压头上平面之间，或放置在流值托架体与上压头接触面之间，然后校验5~6个位移变化值，记录标准量块的标值与相对应的位移显示示值。6.5.2用同样的方法重复校验三次，求平均值。绘制流值测量装置校验后的标准量快标准值和位移显示示值的校验曲线：
6.5.3马歌尔试验仪的变形测量仪表的测量杆用手动上下滑动时，应感觉到无异常阻力，停止位置回零。6.6自动控制装置功能检测
6.6.1检香显示窗口，显示内容成清晰、齐全，显示文字不得有缺荫、漂移、遮漏。6.6.2各功能按键灵敏、可靠。
6.7装配捡测
6.7.1将测量轴（图5所示）与横梁栓孔定位并联结，保证轴间问原不大于0.10mm，要求测量轴在横梁吊栓孔内可滑动旋转。将磁力表座固定在測量轴外径曲面处，百分表測头依次指向托盘的上端面及侧面。然后，转动量轴，检测横梁下平面与托盘上端面的平行度，检测吊栓孔与托盘的同轴度，检验结果应满足5.9.1、5.9.2的要求。检测时，测量轴的40mm左端而应与横梁下平面靠紧。6.7.2上下压义两导杆平行度用游标卡尺检测，检验结果应满足5.9.3的要求。6.7.3上压头与下压头\尺寸\的同轴度，分别用外径101.6mm×内径90mm×高60m及外径152.4mm×内径120mm×高100mum的钢制圆环检验。6.8绝缘性能检测
用直流500V的绝缘电阻测量仪测量，绝缘电阻应符合5.10的要求。7检验规则
7.1型式检验
7.1.1有下列情况之一时，应进行型式检验：a）新投产或委托其他单位生产时；结构、材料、工艺有较人改进，可能影响其性能时；b)
e）产品停产二年后，再恢复牛产时；d）出厂检验结果与上次型式检验有较大差异时：国家行业管理部门提出进行型式检验要求时；e
）正常生产时，两年应进行一次型式检验。6
OPOrLaLCN
7.1.2型式检验时，至少取两台样机进行检验。7.1.3型式检验项目及试验方法，应按表2进行。JT/T 119—2006
7.1.4型式检验的各项目中，表2的第二项至第七项，其中有一项不合格，即为不合格。7.2出厂检验
7.2.1每台试验仪器都应经工厂质量检验部门检验合格，并签发合格证后方可出厂。7.2.2
马歇尔试验仪出厂按表2中各项内容检验。其中任何一项不合格，即为不合格，不可出厂。表2型式检验项目及试验方法
检验项目
加荷装舜
测力装置
流值测盘装置
B标志、包装、运输和购存
8.1标志
试验方法技术要求序号
8.1.1每台试验仪应在醒自的位置固定产品标牌。8.1.2产品标牌的内容应包括：
制造厂厂名：
b）产品名称和型号：
制造口期及出厂编号：
d）主要技术指标。
8.2包装
8.2.1仪器包装应符合GB/T4879和GB/T5048的要求。检验项目
自动控制装置
装配精度
绝缘性能
8.2.2包装箱尺寸应衍合GB/T4892的规定。仪器在箱内不得松动、磕碰。「试验方法
包装箱外壁标志应符合CB/T191的规定。外壁标志主要包括以下内容：8.2.3
制造厂厂名；
h）产品名称；
产品净质量与加包装后总质量；d)
包装箱尺寸(1×b×h);
防雨淋、防磕碰、防倒置等标志。随机文仆应包括：
a）产品使用说明书；
b）产品合格证明书；
c）装箱单。
8.3运输和存
产品在运输过程中，应防雨淋、防硫碰、防倒置。技术要求
产品在贮存过程中，应存放于干燥的库房里，并避免接角腐蚀性气体和液体，远离易燃物质。7
三区风
soPortal.cn
华人民共利国
交通行业标
马歇尔稳定度试验仪
JT/T 1192(006
人民交通出版社出版发行
900011
北京市朝阳区安定门外外坑斜街3号）(1O001)
各地新华书店经销
北京交通印务实业公司印刷
版权专有不得翻印
开本：880×12301/16
印张：0.5
字数：10千
200斤年4斤第1胶
2006年4月第1次印前
统一书号：15114-0949
