JT/T 156.1-2002
基本信息
标准号： JT/T 156.1-2002
中文名称：挖泥船泥泵修理 技术要求第1部分:泵壳
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：451351
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 156.1-2002 Repairing technical requirenent for dredge pump of dredgers Part 1: Pump casing.
1范围
JT/T 156.1规定了挖泥船用单壳泥泵泵壳和双壳泥泵内壳的修理与换新技术要求。
JT/T 156.1适用于绞吸、靶吸和吹吸等挖泥船的单壳泥泵泵壳和双壳泥泵内壳的修理与换新。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 6414--1999铸件尺寸公差与机械加工余量
GB/T 9443-- 1988 铸钢渗透探伤及缺陷显示痕迹的评级方法
GB/T 1352- 1989 - -般工程用铸造碳钢件
3泥泵泵壳的修理
3.1泥泵泵壳的修 理原则
根据挖泥船泥泵多受工程期限影响,往往磨损相当严重才进行修理的特点,提出以下修理原则:
a)单壳泥泵泵壳磨损到壁厚60%时应修复。
b)双壳泥泵内壳出现严重裂纹或磨穿现象时,应报废、换新。
e)磨损严重的单壳泥泵泵壳和双壳泥泵内壳是否修理,取决于用户在技术和经济上的综合考虑。
3.2泥泵泵壳的修理方案(见表 1)
1范围
JT/T 156.1规定了挖泥船用单壳泥泵泵壳和双壳泥泵内壳的修理与换新技术要求。
JT/T 156.1适用于绞吸、靶吸和吹吸等挖泥船的单壳泥泵泵壳和双壳泥泵内壳的修理与换新。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 6414--1999铸件尺寸公差与机械加工余量
GB/T 9443-- 1988 铸钢渗透探伤及缺陷显示痕迹的评级方法
GB/T 1352- 1989 - -般工程用铸造碳钢件
3泥泵泵壳的修理
3.1泥泵泵壳的修 理原则
根据挖泥船泥泵多受工程期限影响,往往磨损相当严重才进行修理的特点,提出以下修理原则:
a)单壳泥泵泵壳磨损到壁厚60%时应修复。
b)双壳泥泵内壳出现严重裂纹或磨穿现象时,应报废、换新。
e)磨损严重的单壳泥泵泵壳和双壳泥泵内壳是否修理,取决于用户在技术和经济上的综合考虑。
3.2泥泵泵壳的修理方案(见表 1)
标准图片预览
标准内容
中华人民共和国交通行业标准
JT/T156.1-156.8—2002
挖泥船
泥泵修理技术要求
Repulringtechrical requirementfor dredge punp uf dredgers
2002-03-07发布
中华人民共和国交通部
2002-05-01实施
T/T1566挖泥船泌录修理技术要求分为八个部分：第1部分：泉壳
第2部分余盖
第3部分：叶轮
第4部分：以轮轴
第5部分：村板
第6部分：防磨坏
第7部分：泥泵装配
-第8部分：传动费置装配
TT/T 156.1—2002
本部分为T/T156的第1部分：代替T/T156一19956较脱式挖现船阅整泵外光修理技术要求，本部分与/T1561995比较，主要变化：增邮了效完泵内外壳的俺理转术要求，JT/T156是挖泌就修理技术要求系列标准中的第一顶标难，该系列标准由五项标准组成，齐标准又分多个部分，密系列标准和部分的结构和名称，以放代替和度止的行业标准划下：56挖泥期泥菜举理持术要求
第1部分：（代替T/T156—1905）第2部分：余益（代替/T157—[995]禁3部分：叶轮（代替E/T15日1995）常4部分特轴（代替159—195
第5部分：衬板（代替T/T160一[995)-祭6部分：防赔坏（代替JT/T161—1995）第7部分：泥泵装配（代替川/162—1995）第8部分：传动装其装配（代替JT/T163—1995）b)JT/T164效吸挖泥舶专用设备修埋技术要求？第1部分：绞刀（代1T/T164—1995）第2部分：数刃渠耳抽（替JT/T165—1995万/T166—1995度止）第3部分：绞架（代替T/T167—1995；T/T16R169—199度止）第4部分：钢啦（北势JT/T17U—1995;1/T171—[995度止）第5部分：钢世F租（代营T/T172-1995）第6部分：绞刀传动波片
c2TT173链车挖泥船专用设备修抑技本要求-第1部分：斗桥轴（代苔/T1731995）第2部分：斗链导我代营JT/T174—1995）第3部分：泥斗夜儿接件（代替1/T175[595：L/176—1995岁止）)JT/T177据斗挖泥沿用设备整理技术要求》第1部分：能转中心洲、转车剂传动轴代营斤/T171995第2部分：旋转起币机构齿轮：代替T/T17日1995）第3部分：滚轮伪轮（代孝IT/179—1995）第4部分：币杆装暨（代替T/T1801095）第5部分：批斗装军（代替H181—1995）~-第6部分：靠转挑构流转表置信理装配（代替1/182—15）—第了部分：变幅装登修理装配（代替T/T183—1995)第8部分：起吊斗装修班装配代替斤/T184—1995/T185没挖泥邮专用设各修理志术要求！第1部分：靶头（代JT/T185—1995）：--第2部分：水平移式混门1（代替T/T18%一190）第部分：箱形距门（代菩T/T1名7—1995）第4部分：链形泥门（代替/T18-：1995JT19·-1995凌止第5部分：液压闸阀(代替17150—19J11、—15度止)第6部分：把管（忙背T/T193—1995）本部分出交通部水运司提出并归口本部分起节单位：交通部科学研究院、中国满湾建设（染团）总公司、上海航道局，无净航道后，广好道局长江航道局。
本部分主要起节人：郭齿忠、王玉铭、郑建宁、郭茂成、张武生、黄灿坚，章志新、郑场、土键、典启明、河国忠，下勇、刘宝成
本部分于1978年首次发布于1995午第【次俺订。2

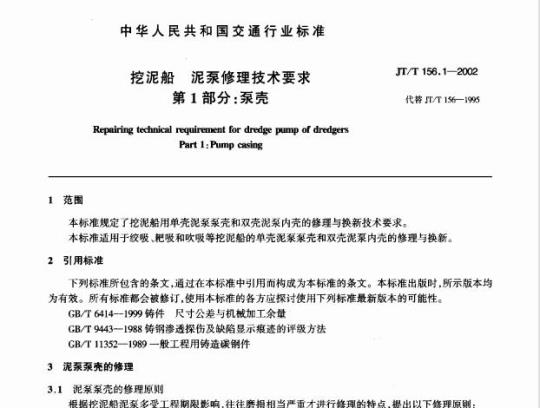

中华人民共和国交通行业标准
挖泥船泥泵修理技术要求
第1部分：泵壳
Repafring technical requilrenent tor dredge pump of dredgersPart 1:Pump easing
JT/T 158.1—2002
比茗TT156—:995
本标推规定了铭泥船用单竞滤象象壳和双壳游象内亮的悠弹与换新技术费求，本标雅适用了绞吸，把及和吹吸等挖泥哭的单充泥泵泵和双充混泵内流的修理与换新：2引用标准
下列标准所包含的杀文，通过在本标准中引用而构成为本标准的条文，本标措出版时，所示版本均为有效，所有标准部会被修订，使用本标他的各方应探讨使用下列标准最新本的可能性。GR/TA14--1999铸件尺小公差与机械加T余量GB/T944319B特钢溶透探伤及缺降显示痕迹的过毁法GB/T11352—1989—般工程用铸放碳钢件3泥泵泵充的修理
3.1泥象泉壳的餐理原则
恨据挖泥招泥柔多受工期限影响，升往磨顺相当严才进行修理的持点，促山以下择理原则：典先泥象某先磨抽到境厚%时游修复，b双壳混泵内壳出严重裂效或磨穿现象时，应报您，实新，恶损严重的单充视系系莞利取荒泥系内无是凸修理，取决于用在技术和经济上综会整虑3.2滤系东壳的修理方案(见表1)表1
东壳修理方案
格实充流道打照、滤理项.按置几何原形、卡寸，用市均耐度合会对造成块与原光炉安，拼装流道儿气形状，块间用磨焊条时焊.并将沉打宽光顺将炎克而道器、打鹿机，按流盗形尺小用低熔点塑书块粘贴流道快整成形，制底净光样换，内加砂思，外并洗特系统，进炉正当加热，塑料将化形成签胜，热后用的度台金说诺成型，方提高结凸送用，叫果收预世端检工艺办店中华人民共和国空通部2001-03-07批准2002-05-01实施
秋光票
JT/T 156.1- 2D02
聚悠理方集
对人面必临图，深在20am以为特流道，承月一氧化碳保护煤均先推烘留下5mm表层.瓜自率性合金扫喷焊成形：铁基致基会会据主均可采月归原形尺寸打产光顺
同单壳泵力亲A
用石腾务慎将磨损后的向壳流逆慎克成原形见于,取下铸慢，分片铸或可师的合务决铁块，诉所内壳拼装坏接
3.3单壳泉象壳修理质量要求
系壳价钢偿材料应符合GB/111352有关要求，3.3.1
3.3.2系充流道优光采用方案人或D修通。重后统道表面应无明虽外戏缺陷，焊续应打电光顺，3.3.3象壳流道如采方案C进行静理，允许深度不超过壁厚1/3的断续纹存件、但裂效数量不应超过10处，且相屏间距不应小卡200m3.3.4泵荧外表面的裂效、缩孔等缺陷消除后，可现情况进行增焊或喷途塑料合成树脂涂避。3.3.5象壳内外表面闪数效缩孔等缺陷可进行焊补，必费进行渗透探价，质不低十G447的4然规定
3.4双充系内无修理质量要求
3.4.1壳磨穿后只能换新
3.4.2换新的内光硬思应与原件机当.误差不应超过±I5.4盘换泥泵壳技术要求
泥象壳便用材料见表2。
材科种类
料韩号
230—45
HT 200;HT 25G
造和龙田
单克京京光
科科异类
合金诺缺
材料牌号Www.bzxZ.net
KmTTIG-20o2Cm
适月范用
焊亲的单充东
双壳东内克
齿钢件应经退光处理，钢捞焊接的恶壳，在全部焊接完毕后也出选行退火处钾，以消除内应力4.2
铸件衣血应进行清理，不放有多肉、结疮和粘砂等缺陷疗在。铸件表面不应有裂纹，砂眠、气孔、缩松、火活等机嵌二不能猎而影响质受的缺降，等钢上的裂线，如深度不起过该处铸件厚度的1/10.长资不超过该处铸件宽的1/5，允许将快陷萨后进行堆焊。对于砂眼，气孔和卖查等缺南.证深典不超运该处铸件序膜的1/1，起许将缺陷萨除后进行补焊并磨光，4.3焊揭的滤蒙壳件無处不应有裂效，夹查和未炬迹等缺防存在、有上述缺陷，应清除补焊，4.4转钢件、务铁件裂纹炽补后均成进行渗油检各合格，必要时审进行强业案消件水压试收，试验压力为「作乐力的1.25倍，试整过程中不虚有渗需期象，但充许有轻微山汗现象：4.5持件壁片误差应符合(B/T6414中的CT14缺精度要求4.6单光系系壳和双元系内壳流道应光滑，其诗造女面应经喷丸或抛丸处理，采光铸道尺，公差成箱合A/T6414、GI12级精度妥求。
JT/T 156.120α2
4.7滤余宗壳前后满面应平行，平行寒不得超过0.20，前后端面与余壳中心载应垂直，垂直茂不得超过0.3irm/m
4.8混系走底脚与泥系中心线成立行，平行度不将妞过1m/04.9混采完中心商逆误费不号通过计商度的+1/500：4.10泌余索前后察盖装配处与填料箱孔处的同灿度不得超过8级位置公差，4.11泥旁内统说要温差不得人十设计尺寸的±1mm。4.12泥泵竞底脚与底感联接妇，凡局部接触来用模形节的，表面扭萨度为6.3，底会部与底序接的表面粗批要为R12.5。
4.1退蒙光流道内部如表而不安装耐增村块，可不进行加下，如果安整例磨块，进行加下，表询为12.5，
4.14泥泵芳各部分T精度，表面粗糙度见图」、图2：济事
网一双t泵州的先
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
JT/T156.1-156.8—2002
挖泥船
泥泵修理技术要求
Repulringtechrical requirementfor dredge punp uf dredgers
2002-03-07发布
中华人民共和国交通部
2002-05-01实施
T/T1566挖泥船泌录修理技术要求分为八个部分：第1部分：泉壳
第2部分余盖
第3部分：叶轮
第4部分：以轮轴
第5部分：村板
第6部分：防磨坏
第7部分：泥泵装配
-第8部分：传动费置装配
TT/T 156.1—2002
本部分为T/T156的第1部分：代替T/T156一19956较脱式挖现船阅整泵外光修理技术要求，本部分与/T1561995比较，主要变化：增邮了效完泵内外壳的俺理转术要求，JT/T156是挖泌就修理技术要求系列标准中的第一顶标难，该系列标准由五项标准组成，齐标准又分多个部分，密系列标准和部分的结构和名称，以放代替和度止的行业标准划下：56挖泥期泥菜举理持术要求
第1部分：（代替T/T156—1905）第2部分：余益（代替/T157—[995]禁3部分：叶轮（代替E/T15日1995）常4部分特轴（代替159—195
第5部分：衬板（代替T/T160一[995)-祭6部分：防赔坏（代替JT/T161—1995）第7部分：泥泵装配（代替川/162—1995）第8部分：传动装其装配（代替JT/T163—1995）b)JT/T164效吸挖泥舶专用设备修埋技术要求？第1部分：绞刀（代1T/T164—1995）第2部分：数刃渠耳抽（替JT/T165—1995万/T166—1995度止）第3部分：绞架（代替T/T167—1995；T/T16R169—199度止）第4部分：钢啦（北势JT/T17U—1995;1/T171—[995度止）第5部分：钢世F租（代营T/T172-1995）第6部分：绞刀传动波片
c2TT173链车挖泥船专用设备修抑技本要求-第1部分：斗桥轴（代苔/T1731995）第2部分：斗链导我代营JT/T174—1995）第3部分：泥斗夜儿接件（代替1/T175[595：L/176—1995岁止）)JT/T177据斗挖泥沿用设备整理技术要求》第1部分：能转中心洲、转车剂传动轴代营斤/T171995第2部分：旋转起币机构齿轮：代替T/T17日1995）第3部分：滚轮伪轮（代孝IT/179—1995）第4部分：币杆装暨（代替T/T1801095）第5部分：批斗装军（代替H181—1995）~-第6部分：靠转挑构流转表置信理装配（代替1/182—15）—第了部分：变幅装登修理装配（代替T/T183—1995)第8部分：起吊斗装修班装配代替斤/T184—1995/T185没挖泥邮专用设各修理志术要求！第1部分：靶头（代JT/T185—1995）：--第2部分：水平移式混门1（代替T/T18%一190）第部分：箱形距门（代菩T/T1名7—1995）第4部分：链形泥门（代替/T18-：1995JT19·-1995凌止第5部分：液压闸阀(代替17150—19J11、—15度止)第6部分：把管（忙背T/T193—1995）本部分出交通部水运司提出并归口本部分起节单位：交通部科学研究院、中国满湾建设（染团）总公司、上海航道局，无净航道后，广好道局长江航道局。
本部分主要起节人：郭齿忠、王玉铭、郑建宁、郭茂成、张武生、黄灿坚，章志新、郑场、土键、典启明、河国忠，下勇、刘宝成
本部分于1978年首次发布于1995午第【次俺订。2
中华人民共和国交通行业标准
挖泥船泥泵修理技术要求
第1部分：泵壳
Repafring technical requilrenent tor dredge pump of dredgersPart 1:Pump easing
JT/T 158.1—2002
比茗TT156—:995
本标推规定了铭泥船用单竞滤象象壳和双壳游象内亮的悠弹与换新技术费求，本标雅适用了绞吸，把及和吹吸等挖泥哭的单充泥泵泵和双充混泵内流的修理与换新：2引用标准
下列标准所包含的杀文，通过在本标准中引用而构成为本标准的条文，本标措出版时，所示版本均为有效，所有标准部会被修订，使用本标他的各方应探讨使用下列标准最新本的可能性。GR/TA14--1999铸件尺小公差与机械加T余量GB/T944319B特钢溶透探伤及缺降显示痕迹的过毁法GB/T11352—1989—般工程用铸放碳钢件3泥泵泵充的修理
3.1泥象泉壳的餐理原则
恨据挖泥招泥柔多受工期限影响，升往磨顺相当严才进行修理的持点，促山以下择理原则：典先泥象某先磨抽到境厚%时游修复，b双壳混泵内壳出严重裂效或磨穿现象时，应报您，实新，恶损严重的单充视系系莞利取荒泥系内无是凸修理，取决于用在技术和经济上综会整虑3.2滤系东壳的修理方案(见表1)表1
东壳修理方案
格实充流道打照、滤理项.按置几何原形、卡寸，用市均耐度合会对造成块与原光炉安，拼装流道儿气形状，块间用磨焊条时焊.并将沉打宽光顺将炎克而道器、打鹿机，按流盗形尺小用低熔点塑书块粘贴流道快整成形，制底净光样换，内加砂思，外并洗特系统，进炉正当加热，塑料将化形成签胜，热后用的度台金说诺成型，方提高结凸送用，叫果收预世端检工艺办店中华人民共和国空通部2001-03-07批准2002-05-01实施
秋光票
JT/T 156.1- 2D02
聚悠理方集
对人面必临图，深在20am以为特流道，承月一氧化碳保护煤均先推烘留下5mm表层.瓜自率性合金扫喷焊成形：铁基致基会会据主均可采月归原形尺寸打产光顺
同单壳泵力亲A
用石腾务慎将磨损后的向壳流逆慎克成原形见于,取下铸慢，分片铸或可师的合务决铁块，诉所内壳拼装坏接
3.3单壳泉象壳修理质量要求
系壳价钢偿材料应符合GB/111352有关要求，3.3.1
3.3.2系充流道优光采用方案人或D修通。重后统道表面应无明虽外戏缺陷，焊续应打电光顺，3.3.3象壳流道如采方案C进行静理，允许深度不超过壁厚1/3的断续纹存件、但裂效数量不应超过10处，且相屏间距不应小卡200m3.3.4泵荧外表面的裂效、缩孔等缺陷消除后，可现情况进行增焊或喷途塑料合成树脂涂避。3.3.5象壳内外表面闪数效缩孔等缺陷可进行焊补，必费进行渗透探价，质不低十G447的4然规定
3.4双充系内无修理质量要求
3.4.1壳磨穿后只能换新
3.4.2换新的内光硬思应与原件机当.误差不应超过±I5.4盘换泥泵壳技术要求
泥象壳便用材料见表2。
材科种类
料韩号
230—45
HT 200;HT 25G
造和龙田
单克京京光
科科异类
合金诺缺
材料牌号Www.bzxZ.net
KmTTIG-20o2Cm
适月范用
焊亲的单充东
双壳东内克
齿钢件应经退光处理，钢捞焊接的恶壳，在全部焊接完毕后也出选行退火处钾，以消除内应力4.2
铸件衣血应进行清理，不放有多肉、结疮和粘砂等缺陷疗在。铸件表面不应有裂纹，砂眠、气孔、缩松、火活等机嵌二不能猎而影响质受的缺降，等钢上的裂线，如深度不起过该处铸件厚度的1/10.长资不超过该处铸件宽的1/5，允许将快陷萨后进行堆焊。对于砂眼，气孔和卖查等缺南.证深典不超运该处铸件序膜的1/1，起许将缺陷萨除后进行补焊并磨光，4.3焊揭的滤蒙壳件無处不应有裂效，夹查和未炬迹等缺防存在、有上述缺陷，应清除补焊，4.4转钢件、务铁件裂纹炽补后均成进行渗油检各合格，必要时审进行强业案消件水压试收，试验压力为「作乐力的1.25倍，试整过程中不虚有渗需期象，但充许有轻微山汗现象：4.5持件壁片误差应符合(B/T6414中的CT14缺精度要求4.6单光系系壳和双元系内壳流道应光滑，其诗造女面应经喷丸或抛丸处理，采光铸道尺，公差成箱合A/T6414、GI12级精度妥求。
JT/T 156.120α2
4.7滤余宗壳前后满面应平行，平行寒不得超过0.20，前后端面与余壳中心载应垂直，垂直茂不得超过0.3irm/m
4.8混系走底脚与泥系中心线成立行，平行度不将妞过1m/04.9混采完中心商逆误费不号通过计商度的+1/500：4.10泌余索前后察盖装配处与填料箱孔处的同灿度不得超过8级位置公差，4.11泥旁内统说要温差不得人十设计尺寸的±1mm。4.12泥泵竞底脚与底感联接妇，凡局部接触来用模形节的，表面扭萨度为6.3，底会部与底序接的表面粗批要为R12.5。
4.1退蒙光流道内部如表而不安装耐增村块，可不进行加下，如果安整例磨块，进行加下，表询为12.5，
4.14泥泵芳各部分T精度，表面粗糙度见图」、图2：济事
网一双t泵州的先
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
