JTG/T H21-2011
基本信息
标准号： JTG/T H21-2011
中文名称：公路桥梁技术状况评定标准
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4987683
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JTG/T H21-2011 Standards for Technical Condition Evaluation of Highway Bridges.
1总则
1.0.1为规范在用公路 桥梁技术状况评定，提供桥梁养护决策依据,制定本标准。
1.0.2 JTG/T H21适用于各级公路的桥梁技术状况评定。
1.0.3公路桥 梁技术状况的检测采用目测与仪器相结合的方法。
1.0.4公路 桥梁技术状况评定采用分层综合评定与单项指标控制相结合的方法。
1.0.5公路桥 梁技术状况评定的技术资料，应归入桥梁养护技术文档和公路桥梁管理系统。
1.0.6公路 桥梁技术状况评定,除应符合本标准的规定外,尚应符合现行国家和行业有关标准的规定。
2术语和符号.
2.1术语
2.1.1桥梁构件 bridge member
组成桥梁结构的最小单元，如一片梁.- -个桥墩等。
2.1.2桥梁部件bridge component
结构中同类构件的统称,如梁、桥墩等。
2.1.3蜂窝voids
混凝土局部不密实或松散，混凝土表面多砂少浆,呈蜂窝状孔洞。
2.1.4麻面hungry spots
混凝土表面局部缺浆、粗糙,或有大量小凹坑的现象。
2.1.5剥落salling .
混凝土表层脱落、粗集料外露的现象。严重时,成片状脱落,钢筋外露。
2.1.6掉角edge failure
构件角边处混凝土局部掉落,或出现不规整缺陷。
2.1.7裂缝erack
构件表面的开裂现象。混凝土中裂缝的严重程度,可依据裂缝的产生原因长度与宽度的大小及其是否随时间而增加等因素来判断。本标准中构件上下底面裂缝根据性状不同分为:网状裂缝、纵向裂缝横向裂縫、斜向裂缝;侧立面裂缝根据性状不同分为:网状裂缝.竖向裂缝、斜向裂缝、水平裂缝。
1总则
1.0.1为规范在用公路 桥梁技术状况评定，提供桥梁养护决策依据,制定本标准。
1.0.2 JTG/T H21适用于各级公路的桥梁技术状况评定。
1.0.3公路桥 梁技术状况的检测采用目测与仪器相结合的方法。
1.0.4公路 桥梁技术状况评定采用分层综合评定与单项指标控制相结合的方法。
1.0.5公路桥 梁技术状况评定的技术资料，应归入桥梁养护技术文档和公路桥梁管理系统。
1.0.6公路 桥梁技术状况评定,除应符合本标准的规定外,尚应符合现行国家和行业有关标准的规定。
2术语和符号.
2.1术语
2.1.1桥梁构件 bridge member
组成桥梁结构的最小单元，如一片梁.- -个桥墩等。
2.1.2桥梁部件bridge component
结构中同类构件的统称,如梁、桥墩等。
2.1.3蜂窝voids
混凝土局部不密实或松散，混凝土表面多砂少浆,呈蜂窝状孔洞。
2.1.4麻面hungry spots
混凝土表面局部缺浆、粗糙,或有大量小凹坑的现象。
2.1.5剥落salling .
混凝土表层脱落、粗集料外露的现象。严重时,成片状脱落,钢筋外露。
2.1.6掉角edge failure
构件角边处混凝土局部掉落,或出现不规整缺陷。
2.1.7裂缝erack
构件表面的开裂现象。混凝土中裂缝的严重程度,可依据裂缝的产生原因长度与宽度的大小及其是否随时间而增加等因素来判断。本标准中构件上下底面裂缝根据性状不同分为:网状裂缝、纵向裂缝横向裂縫、斜向裂缝;侧立面裂缝根据性状不同分为:网状裂缝.竖向裂缝、斜向裂缝、水平裂缝。
标准图片预览
标准内容
中华人民共和国行业推荐性标准JTG
JTG/TH21—2011
公路桥梁技术状况评定标准
Standards for Technical Condition Evaluation of Highway Bridges2011-07-19发布
2011-09-01实施

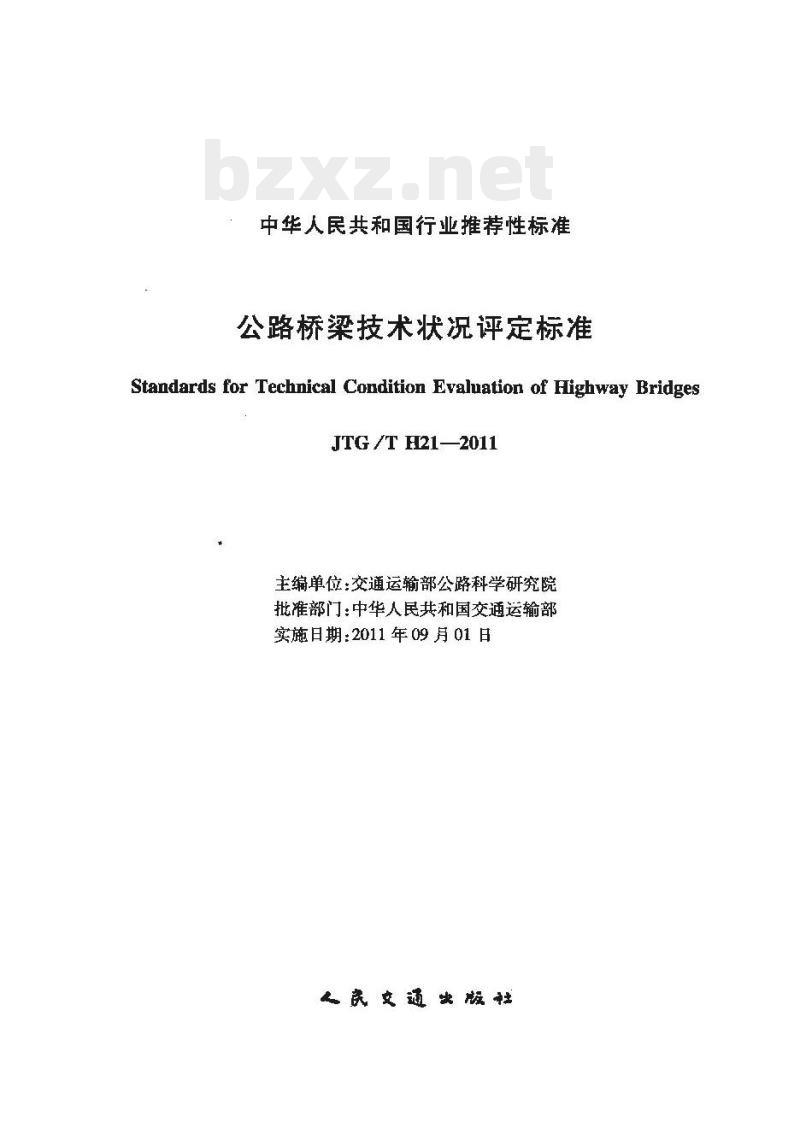

中华人民共和国交通运输部发布中华人民共和国行业推荐性标准公路桥梁技术状况评定标准
Standards for Technical Condition Evaluation of Highway BridgesJTG /T H21—2011
主编单位：交通运输部公路科学研究院批准部门：中华人民共和国交通运输部实施日期：2011年09月01日
文民交道出版社

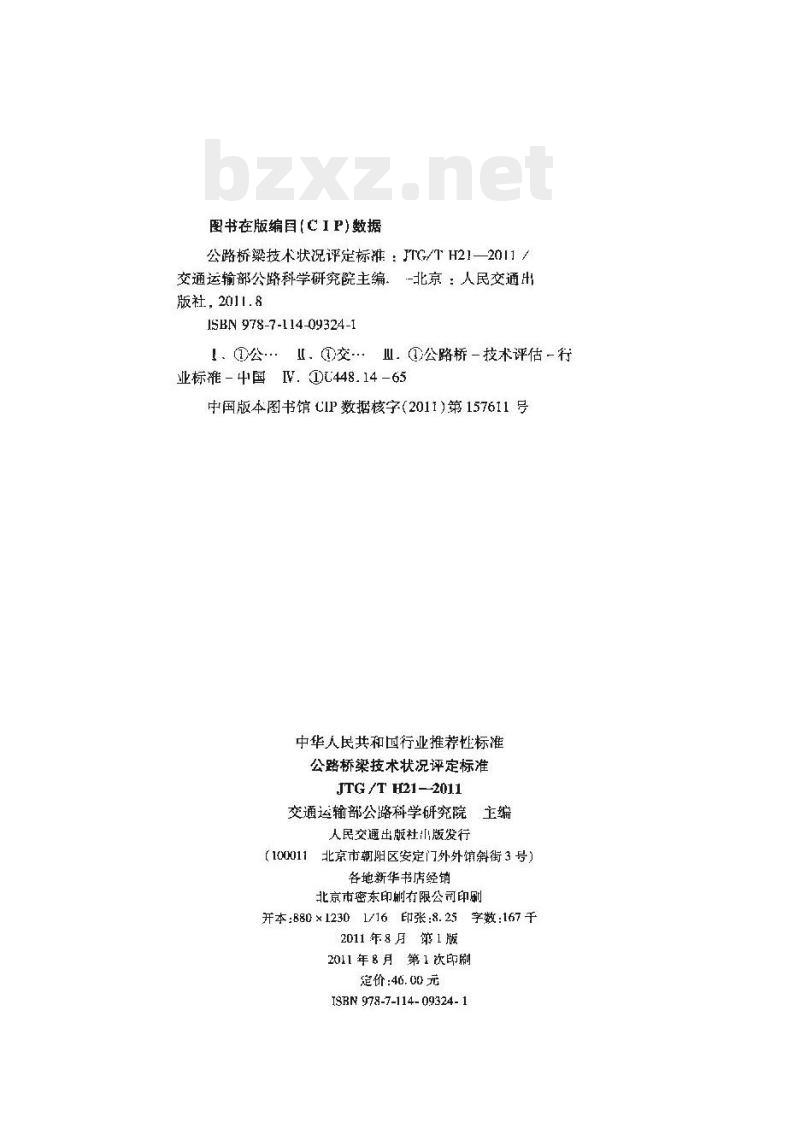

图书在版编目[CIP)数据
公路桥梁技术状况评定标推：JTG/TH21—2011交通运输部公路科学研究院主编。-北京：人民交通出版社，2011.8
ISBN 978-7-114-09324-1
！．①公．交Ⅱ．公路桥-技术评估-行业标准-中国[email protected]
中国版本图书馆CIP数据核字（2011)第157611号中华人民共和国行业推荐性标准公路桥梁技术状况评定标准
JTG /T H21--2011
交通运输部公路科学研究院
人民交通出版社山版发行
（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京市密东印有限公司印刷
字数：167千
开本：880×12301/16印张：8.252011年8月第1版
2011 年8月第1次印刷
定价：46.00元
ISRN 978-7-114- 09324- 1

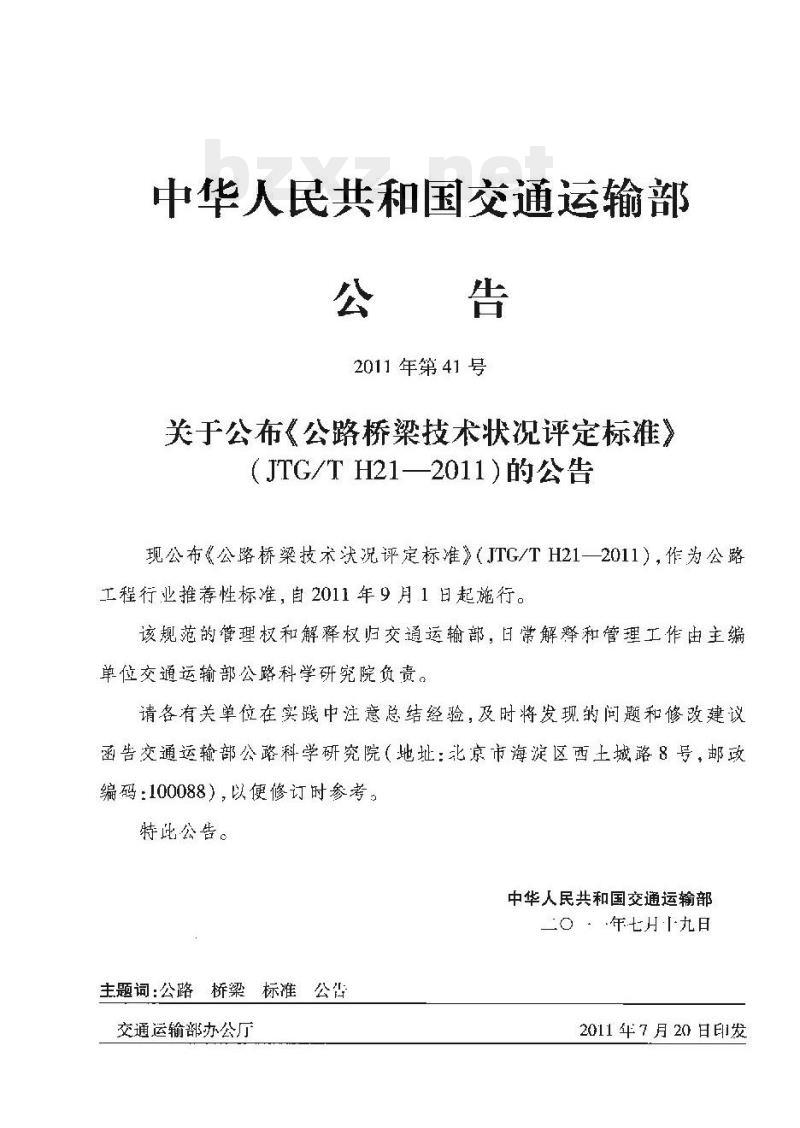

中华人民共和国交通运输部
2011年第41号
关于公布《公路桥梁技术状况评定标准（JTG/T H21一2011)的公告
现公布《公路桥梁技术状况评定标准》（JTG/TH21—2011），作为公路工程行业推荐性标准，自2011年9月1日起施行。该规范的管理权和解释权归交通运输部，日常解释和管理工作由主编单位交通运输部公路科学研究院负责。请各有关单位在实践中注意总结经验，及时将发现的间题和修改建议函告交通运输部公路科学研究院（地址：北京市海淀区西土城路8号，邮政编码：100088），以便修订时参考，特此公告。
中华人民共和国交通运输部
二〇．年七H「九日
主题词：公路桥梁标准公告
交通运输部办公厅
2011年7月20日印发
根据原交通部《关于下达2004年度公路工程标准制修订项日计划的通知》（厅公路字【20041165号）的要求，由原交通部公路科学研究所士持《公路桥梁养护质量检查评价标准》的制定工作，此标准在2005年大纲审查会工更名为《公路桥梁技术状况评定标雅》。
编写组按照“全面、实用”的指导原则，进行了广泛的调查研究，查阅了大量国内外有关桥梁技术状况评定的义献资料，对国内外公路桥梁评定的实践经验进行消化吸收。为增强标准的可操作性，编写组征求了全国各省市相关单位和专家的意见，在总结经验、广泛征求意见、技术论证及大量试点应用的基础上，完成了编制任务。本标准按不同桥型进行桥梁评定分类，并细化不同桥型的部件分类；根据不同桥型的部件类型制定评定细则，将评定指标进行细分并提出了量化标准；提川了5类桥染技术状况单项控制指标；改进了桥梁技术状况的评定模型。请各有关单位在执行中，将发现的问题和建议，函告交通运输部公路科学研究院（地址：京市海淀区西上城路8号，邮编：100088，邮箱：[email protected]），以便修订时研用。
主编单位：交通运输部公路科学研究院主要起草人：李昌铸张劲泉夏晓霞申强赵之杰李万恒张建升程寿山罗贵州张臣刘渊张磊韩帅1
1总则
2术语和符号
2.1术语
2.2.符号
3评定方法及等级分类
3.1桥染技术状况评楚方法
3.2桥梁技术状况等级分类
3.3桥梁技术状况评楚工作流程
4桥染技术状况评定
4.1桥染技术状况评定计算
4.2各结构形式桥梁部件分类及权重值4.35类桥梁技术状况单项控制指标5梁式桥上部结构构件技术状况评定：5.1混凝上梁式桥..
钢梁桥
5.3支座
6拱式桥上部结构构件技术状况评定6.1工拱桥：
钢筋混凝土拱桥
6.3钢一混凝上组合拱桥，
钢拱桥
7悬索桥主要构件技术状况评定
主缆·
吊索·
7.4如劲梁，
索鞍·
斜拉桥主要构件技术状况评定
公路桥梁技术状况评定标准（JTG/TH21—2011)8.1
斜拉索
8.2斜拉索护套
8.3主梁-
8.4索塔
锚具·
8.6减震装置·
9桥梁下部结构构件技术状况评定9.1
9.2桥台
9.3基础
翼墙、耳墙
9.5锥坡、护坡
9.6河床及调治构造物
桥面系构件技术状况评定
榭录A
桥面铺装
仲缩缝装置
人行道
栏杆、护栏…
防排水系统
照明、标志
桥梁检查评定记录表
本标准用词说明
附件《公路桥梁技术状况评定标准》（JTG/TH21—2011）条文说明1
评定方法及等级分类
桥梁技术状况评定
梁式桥上部结构构件技术状况评定拱式桥上部结构构件技术状况评定悬索桥主要构件技术状况评定
斜拉桥主要构件技术状况评定
桥梁下部结构构件技术状况评定桥面系构件技术状况评定
1总则
1.0.1为规范在用公路桥梁技术状况评定，提供桥梁养护决策依据，制定本标准。本标准适用于各级公路的桥梁技术状况评定。1.0.2
公路桥梁技术状况的检测采用日测与仪器相结合的方法。1.0.4
公路桥梁技术状况评定采用分层综合评定与单项指标控制相结合的方法。1.0.5
系统。
公路桥梁技术状况评定的技术资料，应归人桥梁养扩技术文档和公路桥梁管理1.0.6公路桥梁技术状况评定，除应符合本标准的规定外，尚应符合现行国家和行业有关标推的规定。
公路桥梁技术状况评定标准【JTG/TI21—2011】2 术语和符号
2.1术语
2.1.1桥梁构件bridge member免费标准bzxz.net
组成桥梁结构的最小单元，如一片梁、一个桥墩等。2.1.2桥梁部件bridge component结构中同类构件的统称，如梁、桥墩等。2.1.3蜂窝yoids
混凝土局部不密实或松散，混凝土表面多砂少浆，垦蜂窝状孔洞。2.1.4麻面hungryspots
混凝土表面局部缺浆、粗糙，或有大量小凹坑的现象，2.1.5剥落spalling
混凝土表层脱落、粗集料外露的现象。严重时，成片状脱落，钢筋外露。2.1.6掉角edge failure
构件角边处混凝十局部掉落，或出现不规整缺陷。2.1.7裂缝crack
构件表面的开裂现象。混凝土中裂缝的严重程度，可依据裂缝的产生原因、长度与宽度的大小及其是否随时间而增加等因素来判断。本标准中构件上下底面裂缝根据性状不同分为：网状裂缝、纵向裂缝、横向裂缝，斜向裂缝；侧立面裂缝根据性状不同分为：网状裂缝、竖向裂缝、斜向裂缝，水平裂缝2.1.8跨中度 mid-span dellelion桥梁结构或构件在荷载作用下跨中截面产生的竖向位移。 2 —
2.1.9结构位移structural displacement术语和符号
出于基础移动、超载、碰撞、火灾、冲刷等原因引起的结构或构件位置的移动或截面的转动。
2.1.10涂层缺陷coating defect钢结构表面涂层出现流痕、气泡、白化、起皱、起皮等现象。2.1.11磨损ahrasion
构件在车辆、水流等外界作用下出现的集料和砂浆的表面磨耗脱损现象。2.1.12桥梁基础冲刷,淘空 scour and cavern of bridge foundalion在水流作用下，基础调围埋置物被冲刷淘空的现象。2.2符号
D一桥梁总体技术状况评分；
D,桥梁总体技术状况等级；
桥梁上部结构技术状况评分：
桥梁上部结构各部件技术状况评分；桥梁上部结构各构件技术状况评分：桥梁下部结构技术状况评分：
桥梁下部结构各部件技术状况评分；桥梁下部结构各构件技术状况评分；桥前系技术状况评分；
桥面系各部件技术状况评分
-桥面系各构件技术状况评分
-桥梁各部件技术状况评定权值；一桥梁构件各类病害的扣分值。3
公路桥梁技术状况评定标准（JTG/TH21--2011)评定方法及等级分类
3.1桥梁技术状况评定方法
3.1.1公路桥梁技术状况评定包括桥梁构件、部件、桥面系、上部结构、下部结构和全桥评定。公路桥梁技术状况评定应采用分层综合评定与5类桥梁单项控制指标相结合的方法，先对桥梁各构件进行评定，然后对桥梁各部件进行评定，再对桥面系，上部结构和下部结构分别进行评定，最后进行桥梁总体技术状况的评定。桥梁检查评定记录表可按附录A的要求执行。评定指标如图3.1.1所示。桥梁上部结构各构件技术状况
桥梁下部结构各构件技术状况
桥面系务构件技术状况
桥染上部结构各部件技术状况
桥梁下部结构各部件技术状况
桥面系各部件技术状况
桥梁上部结构技术状况
桥染下部结构技术状况
桥梁系技术状况
图3.1.1桥染技术状况评定指标
桥梁总体技术状况
3.1.2当单个桥梁存在不同结构形式时，可根据结构形式的分布情况划分评定单元，分别对各评定单元进行桥梁技术状况的等级评定。3.2桥梁技术状况等级分类
桥梁部件分为主要部件和欲要部件。3.2.2：各结构类型矫梁主要部件见表3.2.2，其他部件为次要部件。表3.2.2各结构类型桥梁主要部件序号
梁式桥
结构类型
板拱桥（工、混凝土）、肋拱
桥、箱形拱桥、双曲拱桥
刚架拱桥、桁架拱桥
主要部件
上部承重构件、桥墩、桥台、基础、支座主拱圈、拱上结构、桥面板、桥墩、桥台、基砸刚架(桁架)拱片、横向联结系、桥面板、桥墩、桥台、基础4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
