JTJ 027-96 Design Specifications of Highway Cable Stayed Bridge (on trial).
1总则
1.0.1 为了使公路斜拉桥设计达到技术先进、经济合理、安全适用、确保质量,特制定本规范。
1.0.2 JTJ 027适用于混凝土斜拉桥结合梁斜拉桥、钢斜拉桥的设计,为现行公路桥涵设计规范的补充。除本规范明确规定外，应.遵照现行有关公路桥涵设计规范要求执行。
1.0.3斜拉桥总体方案,应与环境协调并综合考虑经济与安全、设计与施工、材料与机具、营运与管理，以及桥位处地质、水文.气象、地震等因素确定结构体系。
1.0.4桥宽应满 足交通发展的要求,并应符合《公路工程技术标准》(]TJ001)的规定。
1.0.5 设计主梁、索塔与拉索时，宜进行多方案比较。
1.0.6 所选方案除进行静力分析外，应重视动力分析,结构体系应满足强度、刚度、稳定性要求。并有较好的抗震性能，混凝土斜拉桥宜注意减小收缩徐变影响.
2术语
2.0.1混凝土斜拉桥:主梁为钢筋混凝土或预应力混凝土的斜拉桥。
2.0.2钢斜拉桥:主樊及桥面系均为钢结构的斜拉桥。
2.0.3 结合梁斜拉桥:主梁为钢结构,桥面系为混凝土结构，主梁与桥面系结合在--起共同受力的斜拉桥。
2.0.4拉索 :承受拉力并作为主梁主要支承的结构构件。
2.0.5索塔:用以锚固拉索,并将其索力直接传递给下部结构的受力构件。
2.0.6 主梁:主要由拉索支承,直接承受荷载的结构构件。
2.0.7辅助墩:为改善主跨的受力状态,在边跨内设置的既能承受压力又能承受拉力的墩。
2.0.8初拉力:安装拉索时,给拉索施加的张拉力.

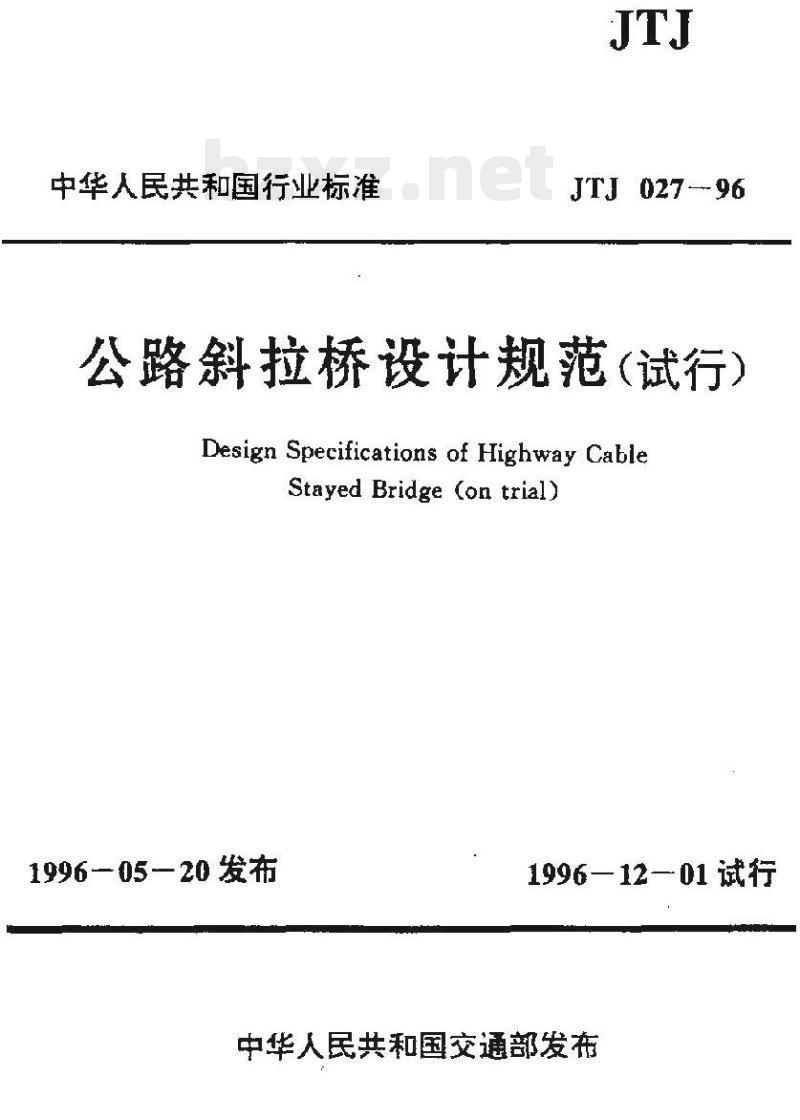

中华人民共和国行业标准
JTJ 027-96
公路斜拉桥设计规范（试行）
Design Specifications of Highway CableStayed Bridge (on trial)
1996-05-20发布
1996—12—01 试行
中华人民共和国交通部发布

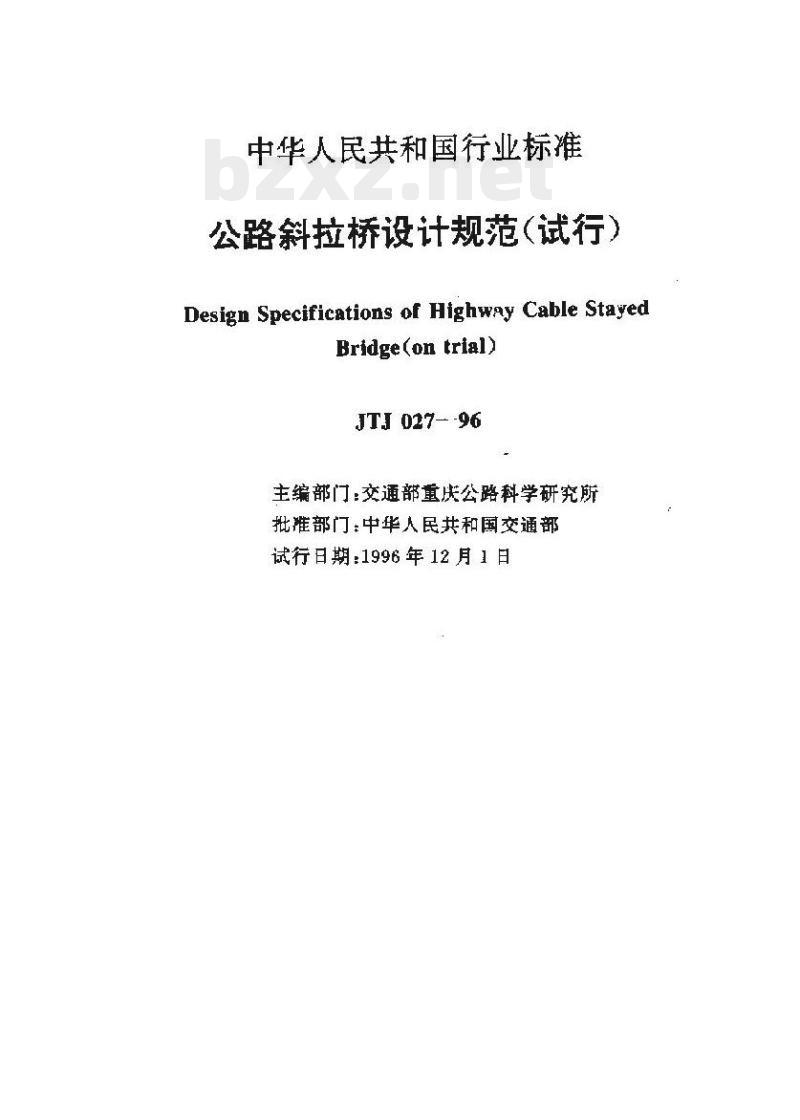

中华人民共和国行业标准
公路斜拉桥设计规范（试行）
Design Specifications of Highway Cable StayedBridge(on trial)
JTI027--96
主编部门：交通部重庆公路科学研究所批雅部门：中华人民共和国交通部试行日期：1996年12月1日

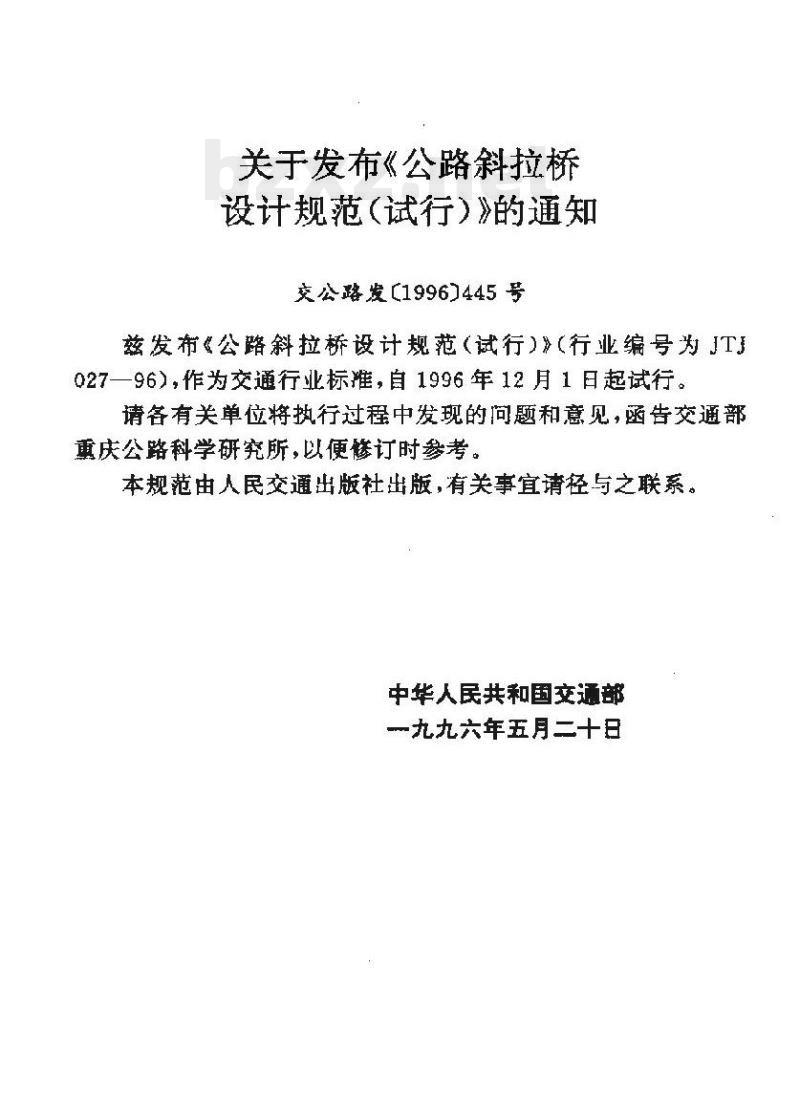

关于发布《公路斜拉桥
设计规范（试行）》的通知
交公路发【1996]445号
慈发布《公路斜拉桥设计规范（试行）》（行业编号为JT027一96），作为交通行业标推，自1996年12月1日起试行。请各有关单位将执行过程中发现的问题和意见，函告交通部重庆公路科学研究所，以便修订时参考。本规范由人民交通出版社出版，有关事宜请径与之联系。中华人民共和国交通部
一九九六年五月二十日
一般规定
结构型式
容许变形
设计荷载
般规定
荷载计算
拉索及端具的安会系数
5计算规定
结构计算·
施工阶段验算及施工控制
空气动力稳定性
拉案设计
6构造要求
拉索与锚具
支座与伸缩缝
附录A
施工阶段斜拉桥在横向风力作用下的抗风验算
附加说明
公路斜拉桥设计规范（试行）（JT027一96）条文说明
般规定…
设计荷载…
计算规定
构造要求·
1总则
1.0.1为了使公路斜拉桥设计达到技术先进、经济合理、安全适用、确保质量特制楚本规范。
1.0.2本规范适用于混凝土斜拉桥、结合梁斜拉桥、钢斜拉桥的设计，为现行公路桥涵设计规范的补充，除本规范明确规定外，应遵照现行有关公路桥涵设计规范要求执行。1.0.3斜拉桥总体方案，应与环境协调并综合考虑经济与安全，设计与施工、材料与机具、营运与管理，以及桥位处地质、水文、气象，地等因素确定结构体系。
1.0.4桥宽应满足交通发展的要求，并应符合公路工程技术标准》JTJCO1>的规定。
1.0.5设计主染、索塔与拉索时，宜进行多方案比较。1.0.6所选方案除进行静力分析外，应重视动力分析，结构体系应满足强度、网度、稳定性要求，并有较好的抗衰性能，混凝土斜拉桥宜注意减小收缩徐变影响。1
2术语
2.0.1混凝土斜拉桥：主梁为钢筋混凝土预应力混凝土的斜拉桥。
2.0.2钢斜拉桥：主梁及桥面系均为钢结构的斜拉桥。2.0.3结合斜拉桥，主粱为钢结构，桥面系为混凝土结构，主梁与桥面系结合在一起共同受力的斜按桥。2.0.4拉索：承受拉力并作为主梁主要支承的结构构件。2.0.5索塔：用以锚固拉索，井将其索力直接传递给下部结构的受力构件。
2.0.6主梁：主要由拉索支承，直接承受荷载的结构构件。2.0.7辅助：为改善丰跨的受力状态，在边跨内设置的既能承受法为文能承受捉才的。
2. 加8初拉力：安装拉索时，给拉索施始的张拉力。2.0.9拉索调整力：为改善主梁及索塔的截面内力状态而调整拉索的拉力。
2.0.10跨径：原则上为两支座中心线间的距离，中跨为两个索塔中心线间的距离，边跨为后锚索处的墩上支座中心线与临近的索塔中心线间的距离。
3.1.1混凝土
一一般规定
3.1材料
用于斜拉桥各部分构件的混凝土标号，混凝土设计强度和标准强度，混凝土受压及受拉时的弹性模量，按交通部现行《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023一85）的规定采用。
预应力混凝土主梁的混凝土标号不宜低子40号，预应力混凝土索塔的混凝土标号不宜低于30号，钢筋混凝土主梁的混凝土标号不宜低于30号，钢筋混凝土索塔的混凝土标号不宜低于30号。3.1.2钢材
钢筋混凝土及预应力混凝土构件所采用的钢筋类别、钢筋的设计强度和标准强度，钢筋的弹性模量按交通部现行《公路钢筋混凝土及预应力混凝土桥涵设计规范（JTJ023一85）的规定采用。
拉索采用强度及弹性模量较高的高强钢丝、钢绞线及高强粗钢筋。
钢斜拉桥主粱梁所用钢板、高强螺栓、粗制螺栓，钢钉等材料的技术要求，焊接材料及钢材的弹性模量等按交通部现行《公路桥涵钢结构及本结构设计规范》（JTJ025—86)的规定采用。3.1.3锚具用钢材
拉索锚具及预应力锚头应采用45母钢及其他优质钢材。3.1.4拉索防护材料
拉索防护材料应选用具有防锈蚀、耐老化及经济的聚乙烯、3
玻璃钢、防腐涂料等材料。
3.2结构型式
3.2.1斜拉桥基本体系
斜拉桥基本体系按力学性能可分为飘浮体系，支承体系，塔梁固结体系、刚构体系。按塔数分为独塔体系，双塔体系和多塔体系。
斜拉桥辅助墩应根据边孔高度、通航要求，施工期安全，全桥刚度以及经济、使用条件进行设置。3.2.2结构型式及总体尺寸拟定
3.2.2.1斜拉桥的跨径比应考患全桥刚度，拉索疲劳强度、锚固墩承载能力等多种因素定。双塔斜拉桥的边跨与主跨比一般为0.25～0.50从经济角度考虑，宜取0.4：但在特殊的地形条件下可采用更小的边跨与主跨比或边跨为地锚形式。独塔斜拉桥的双侧跨比还需要考虑地形茶件及跨越能力，可取0.51.0。3.2.2.2索塔设计应满足强度、刚度、稳定等使用要求，并充分考虑施工简便、造价低及造型美观等要求。。斜拉桥索塔的型式有柱式a），门式b）c），A型d），倒Y型e）及菱型f)等。如图3.2.2-1所示。6
图3.2.2-1wwW.bzxz.Net
双塔斜拉桥案塔高与主跨比宜选用0.18～0.25，独塔斜拉桥的塔高与主跨比宜选用0.30~0.45，并宜使边索与水平线夹角控制在25°～45°左右。
3.2.2.3斜拉桥梁高与主跨比一般为1/501/100，对密索体4
系大跨径斜拉桥，比值可小于1/200，单索面应按抗扭刚度确定。
主截面型式应根接跨径，索距，桥宽等不尚斋要，综合考虑结构的力学要求、抗风稳定性施工方法等选用。混凝土斜拉桥的典型截面型式如图3.2.2-2所示，有实心板型（a）、整体箱型（e、f)、分离式箱型(b、c.名.h)和梁板型(d)。oooo
图3.2.2-2
3.2.2.4斜拉桥索型应根据设计总体构思、受力情况、美学要求等因素在竖直面内可选择扇型，竖寒型，辐射型，如图3.2.23所示。在平面内可选单面索、平行双面案、空间斜双面索等型式。n
图3.2.2-3
拉索索距应根据主梁内力、拉索张拉力、锚固构造、施工中吊装能力、材料规格及经济等综合考虑，一般密索体系的混凝土主梁索距宜采用4~12m，钢主梁索距宜采用8~24m。3.3容许变形
3.3.1主梁在汽车荷载（不计冲击力)作用下的最大竖向挠度：5
当为混凝土主时不应大于1/500钢主梁时不应大于L/400(L为中跨跨径）。
当来用平板挂车或履带荷载验算时，上述限值可增加20%。荷载在个桥跨范围内移动产生正负不同挠度时，计算挠度应为正负挠度的最大绝对值之和。6
设计荷载
4. 1—数规定
4.1.1公路斜拉桥设计荷载分类与组合应符合现行公路桥涵设计通用规范》（JTI02189）的有关规定，拉索初拉力及拉索调整力应作为永久荷载参与组合。
4.1.2荷载安全系数，应按现行公路桥涵设计规范有关规定取用。
4.2荷载计算
4.2.1公路斜拉桥设计荷载的计算，除本节有明确规定者外，应遵照现行公路桥涵设计通用规范》（JTJ021-89）执行。4.2.2结构重力
结构重力计算一般按《公路桥涵设计通用规范》（JTJD21一89）的规定执行，也可采用实测值。4.2.3拉索初拉力
拉索初拉力可按刚性支承连续梁法，控制截面应力等方法确定。
4.2.4拉索调整力
4.2.4.1当拉索采用非一次性张拉施工时，应考虑拉索调整力的影响;
4.2.4.2确定拉索调整力的原则是使主梁.索塔及辅助墩等的弯矩、剪力藏小，并使其分布合理。4.2-5汽车荷载
汽车荷载的等级划分、标准图式、主要技术指标及车辆荷载7
