JTS 206-1-2009 Technical Specification for Application of Plastic Drainboard for Port and Waterway Engineering.
1总则
1.0.1为统-水运工程塑料排水板应用的技术要求，有效控制工程质量，制定本规程。
1.0.2 JTS 206-1适用于塑料排水板在水运工程地基加固中的设计和施工。
1.0.3 塑料排水板在水运工程地基加固中的设计和施工除执行本规程外，尚应符合国家现行有关标准的规定。
2术语
2.0.1塑料排水板
由芯板和滤膜组成，在地基加固中起排水作用的土工合成材料。
2.0.2芯板
具有凹凸截面形状和连续排水通道的土工合成材料。
2.0.3滤膜
包裹芯板的无纺土工织物。
2.0.4纵向通水量
在一定的侧向压力条件下，单位水力梯度、单位时间沿塑料排水板纵向通过的水量。
2.0.5滤膜渗透系数
单位面积、单位水力梯度下垂直于滤膜方向水的通过能力。
2.0.6滤膜等效孔径
滤膜通道孔的等效圆直径。
2.0.7接地压力
塑料排水板打设设备作用于地表面的压力。
2.0.8裸打
不采用套管护送，直接将塑料排水板插入到软基中的打设方法。
2.0.9管靴
将塑料排水板板头临时固定于套管的装置。当套管打设到预定深度上拔时，该装置与套管脱离，使塑料排水板留置于预定深度。
2.0.10回带
上拔套管时，塑料排水板未能留置于预定深度的现象。
2.0.11涂抹效应
塑料排水板打设时，套管对周围土体的涂刷和抹动，导致渗透性的降低。
2.0.12井阻
水通过塑料排水板时需要克服的阻力。
1总则
1.0.1为统-水运工程塑料排水板应用的技术要求，有效控制工程质量，制定本规程。
1.0.2 JTS 206-1适用于塑料排水板在水运工程地基加固中的设计和施工。
1.0.3 塑料排水板在水运工程地基加固中的设计和施工除执行本规程外，尚应符合国家现行有关标准的规定。
2术语
2.0.1塑料排水板
由芯板和滤膜组成，在地基加固中起排水作用的土工合成材料。
2.0.2芯板
具有凹凸截面形状和连续排水通道的土工合成材料。
2.0.3滤膜
包裹芯板的无纺土工织物。
2.0.4纵向通水量
在一定的侧向压力条件下，单位水力梯度、单位时间沿塑料排水板纵向通过的水量。
2.0.5滤膜渗透系数
单位面积、单位水力梯度下垂直于滤膜方向水的通过能力。
2.0.6滤膜等效孔径
滤膜通道孔的等效圆直径。
2.0.7接地压力
塑料排水板打设设备作用于地表面的压力。
2.0.8裸打
不采用套管护送，直接将塑料排水板插入到软基中的打设方法。
2.0.9管靴
将塑料排水板板头临时固定于套管的装置。当套管打设到预定深度上拔时，该装置与套管脱离，使塑料排水板留置于预定深度。
2.0.10回带
上拔套管时，塑料排水板未能留置于预定深度的现象。
2.0.11涂抹效应
塑料排水板打设时，套管对周围土体的涂刷和抹动，导致渗透性的降低。
2.0.12井阻
水通过塑料排水板时需要克服的阻力。
标准图片预览
标准内容

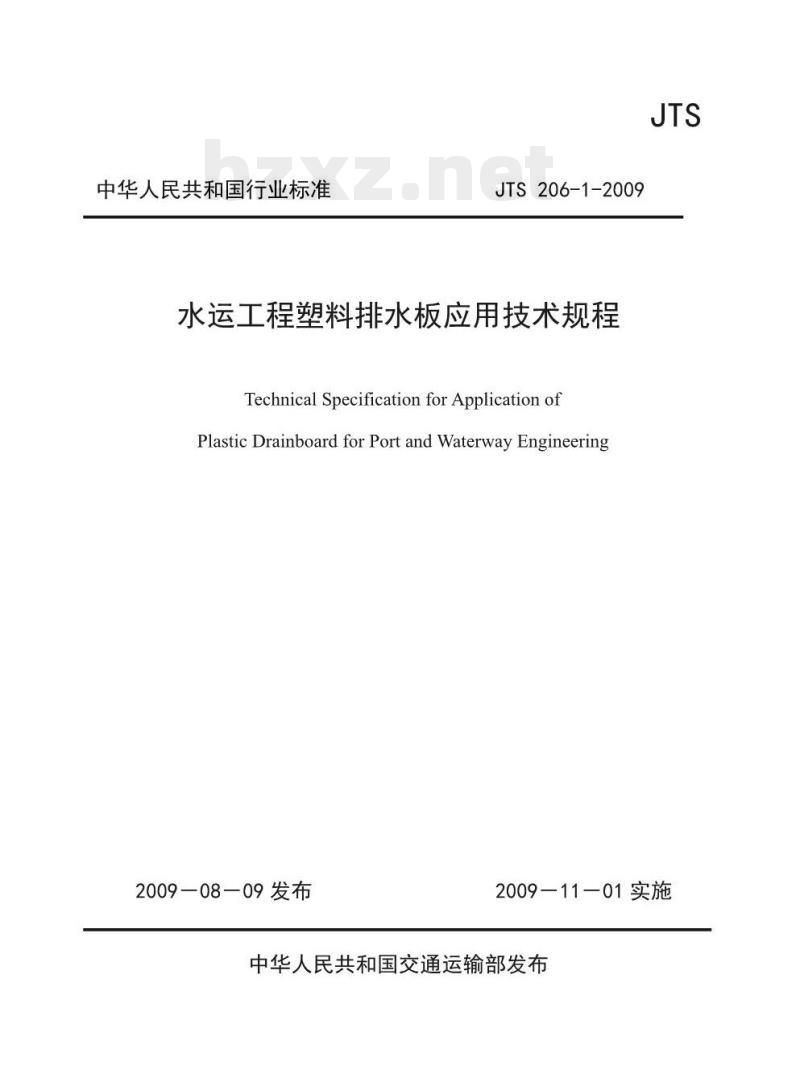

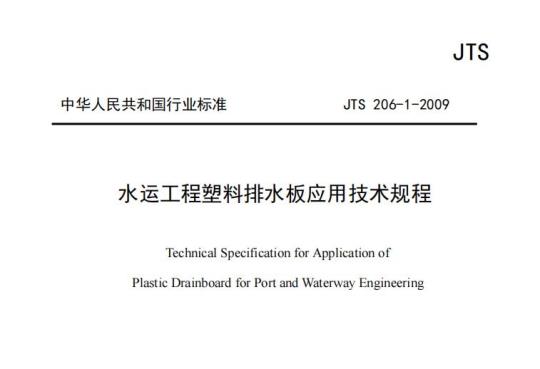

中华人民共和国行业标准
JTS206-1-2009
水运工程塑料排水板应用技术规程Technical Specification forApplication ofPlastic Drainboard for Port and Waterway Engineering2009—08—09发布
2009—11—01实施
中华人民共和国交通运输部发布中华人民共和国行业标准
水运工程塑料排水板应用技术规程JTS206-1-2009
主编单位：中交天津港湾工程研究院有限公司批准部门：中华人民共和国交通运输部施行日期：2009年11月1日
人民交通出版社
2009·北京

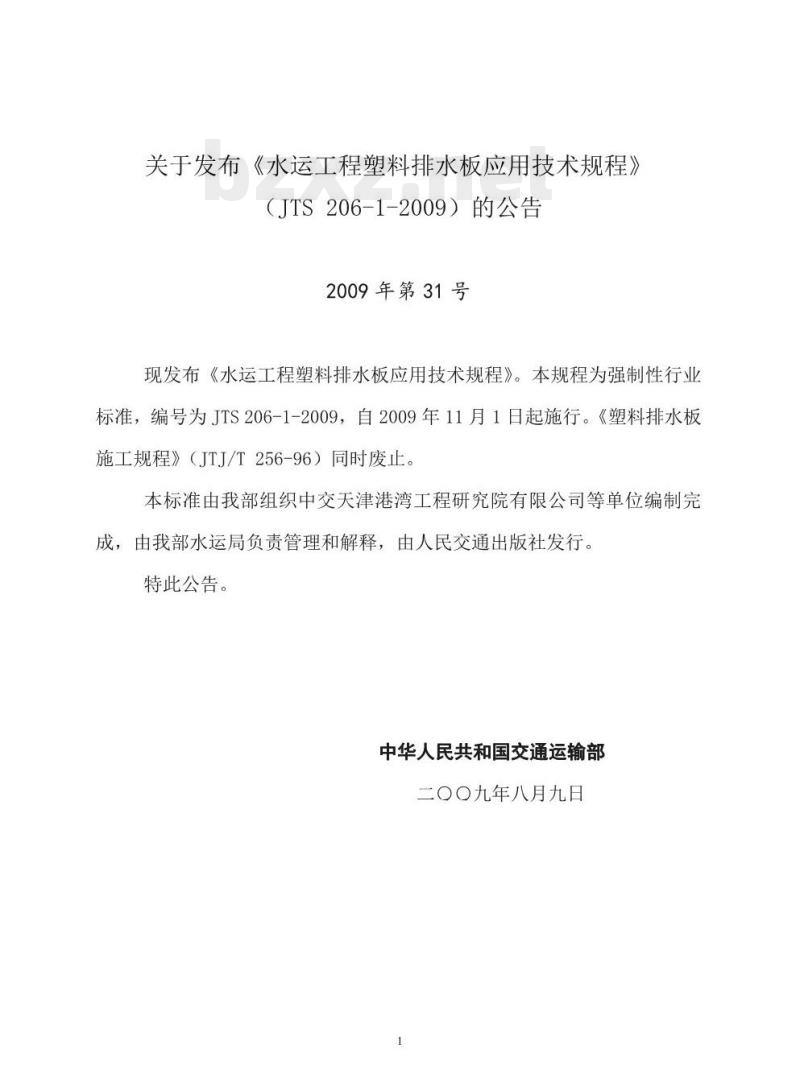

关发布《水运工程塑料排水板应用技术规程》（JTS206-1-2009）的公告
2009年第31号
现发布《水运工程塑料排水板应用技术规程》。本规程为强制性行业标准，编号为JTS206-1-2009，自2009年11月1日起施行。《塑料排水板施工规程》（JTJ/T256-96）同时废止。本标准由我部组织中交天津港湾工程研究院有限公司等单位编制完成，由我部水运局负责管理和解释，由人民交通出版社发行。特此公告。
中华人民共和国交通运输部
二〇〇九年八月九日
修订说明
本规程是在《塑料排水板施工规程》（JTJ/T256-96）的基础上，总结我国近年来水运工程塑料排水板应用的成功经验，借鉴国内外塑料排水板应用的相关技术和标准，经深入调查研究和广泛征求意见，并结合我国水运工程建设发展的实际修订而成。主要包括塑料排水板在水运工程地基加固中的设计和施工等内容。本规程的主编单位为中交天津港湾工程研究院有限公司，参加单位为中交第一航务工程局有限公司和中交第一航务工程勘察设计院有限公司。《塑料排水板施工规程》（JTJ/T256-96）自发布实施以来，对推动塑料排水板在水运工程中的应用发展，降低建设成本，保障水运工程建设质量等方面发挥了重要作用。随着我国水运工程建设事业的不断发展，塑料排水板的应用范围不断扩大，应用水平不断提高，原规程中的部分内容已不能适应我国水运工程地基加固的需要。为此，交通部水运司组织中交天津港湾工程研究院有限公司等单位对《塑料排水板施工规程》（JTJ/T256-96）进行修订。
本规程共分5章和4个附录，并附条文说明。本规程编写人员分工如下：1总则：张敬
2术语：张敬孙万禾
3塑料排水板：朱耀庭刘爱民苗中海4工程设计：苗中海刘爱民孙万禾谢善文5工程施工：刘亚平苗中海宫云增刘玉民附录A：朱耀庭刘爱民
附录B：朱耀庭
附录C：宫云增刘玉民陈允进
附录D：苗中海孙方禾
本规程于2009年2月13日通过部审，2009年8月9日发布，自2009年11月1日起实施。
本规程由交通运输部水运局负责管理和解释，请各有关单位在执行过程中，将发现的问题和意见及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736）和本规程管理组（地址：天津市河西区大活南路1002号，中交天津港湾工程研究院有限公司，邮政编码：300222），以便再修订时参考。

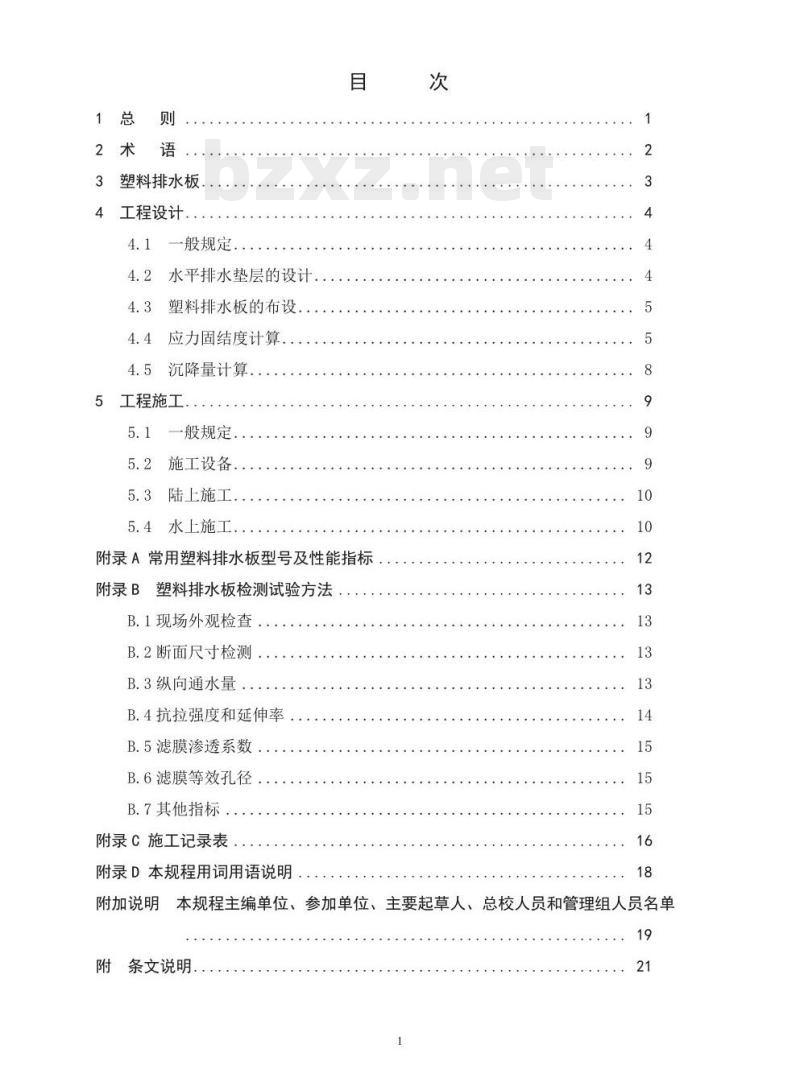

塑料排水板，
工程设计
般规定
水平排水垫层的设计，
塑料排水板的布设
应力固结度计算
沉降量计算.
5工程施工
一般规定，
施工设备.
陆上施工
水上施工
附录A常用塑料排水板型号及性能指标附录B塑料排水板检测试验方法
B.1现场外观检查
B.2断面尺寸检测，
B.3纵向通水量
B.4抗拉强度和延伸率
B.5滤膜渗透系数
B.6滤膜等效孔径
B.7其他指标www.bzxz.net
附录C施工记录表
附录D本规程用词用语说明
附加说明本规程主编单位、参加单位、主要起草人、总校人员和管理组人员名单19
附条文说明．
1总则
1.0.1为统一水运工程塑料排水板应用的技术要求，有效控制工程质量，制定本规程。1.0.2本规程适用于塑料排水板在水运工程地基加固中的设计和施工。1.0.3塑料排水板在水运工程地基加固中的设计和施工除执行本规程外，尚应符合国家现行有关标准的规定
2.0.1塑料排水板
2术语
由芯板和滤膜组成，在地基加固中起排水作用的土工合成材料。2.0.2芯板
具有凹凸截面形状和连续排水通道的土工合成材料。2.0.3滤膜
包裹芯板的无纺土工织物。
2.0.4纵向通水量
在一定的侧向压力条件下，单位水力梯度、单位时间沿塑料排水板纵向通过的水量。2.0.5滤膜渗透系数
单位面积、单位水力梯度下垂直于滤膜方向水的通过能力。2.0.6滤膜等效孔径
滤膜通道孔的等效圆直径。
2.0.7接地压力
塑料排水板打设设备作用于地表面的压力。2.0.8裸打
不采用套管护送，直接将塑料排水板插入到软基中的打设方法。2.0.9管靴
将塑料排水板板头临时固定于套管的装置。当套管打设到预定深度上拔时，该装置与套管脱离，使塑料排水板留置于预定深度2.0.10回带
上拔套管时，塑料排水板未能留置于预定深度的现象。2.0.11涂抹效应
塑料排水板打设时，套管对周围土体的涂刷和抹动，导致渗透性的降低。2.0.12并阻
水通过塑料排水板时需要克服的阻力。2
3塑料排水板
3.0.1塑料排水板的性能指标应满足设计要求。常用塑料排水板的型号及性能指标可按附录A选用。
3.0.2塑料排水板的芯板材料宜选用原生料。3.0.3塑料排水板应有质量证明文件，外包装应牢固、完好，并具有防紫外线辐射的能力。
3.0.4塑料排水板在使用前应按规定进行抽样检测，主要检测项目应包括纵向通水量、塑料排水板抗拉强度、滤膜抗拉强度、滤膜渗透系数和滤膜等效孔径。塑料排水板检测试验方法应符合附录B的规定。
3.0.5同批次生产、用于同一工程的塑料排水板，每20万延米抽样检测不应少于1次，不足20万延米时应抽样检测1次；不同批次的塑料排水板应分批次检测。3.0.6塑料排水板应码放整齐，并应采取措施避免雨淋、水浸泡和暴晒。3.0.7塑料排水板存放超过6个月，使用前应重新抽样检测。3
4工程设计
4.1一般规定
4.1.1应用塑料排水板进行地基加固的设计应包括下列主要内容：（1）塑料排水板型号的选择；
（2）水平排水垫层设计：
（3）塑料排水板的布设：
（4）塑料排水板的施工质量要求；（5）地基应力固结度计算：
（6）地基沉降量计算。
4.1.2塑料排水板宜采用可测深的塑料排水板。4.1.3设计应提出施工质量监控的技术要求，监控内容应包括地基孔隙水压力和变形等。4.1.4应用塑料排水板进行地基加固的设计应具备的主要资料：（1）场地的工程地质资料，包括各土层的含水率、重度、界限含水率、压缩曲线、水平和垂向固结系数、渗透系数、抗剪强度等物理力学指标和地下水位、承压水层、透水透气层及其与水源的连通情况等；
（2）工程对地基的要求，包括地基承载力、地基士强度、固结度、允许沉降量和差异沉降量等；
（3）工期；
（4）附近建筑物的分布情况、结构特征、基础类型及与加固区边线的距离等周围环境：（5）地下管线等障碍物的分布情况。4.2水平排水垫层的设计
4.2.1水平排水垫层应具有良好的透水性和连续性。4.2.2水平排水垫层可采用砂垫层、碎石垫层、土工合成材料排水系统或组合形式。水下砂垫层可采用散抛砂、袋装砂或砂被等。4.2.3采用砂料作为水平排水垫层时，宜采用含泥量不大于5%的中砂或粗砂，其渗透系数不宜小于5×10cm/s，干密度不宜小于15kN/m。经充分论证并试验后，中、粗砂紧缺地区可采用细砂、粉砂等作为水平排水垫层。4.2.4砂源缺乏地区经充分论证，可沿塑料排水板板头铺设砂沟、透水软管或塑料盲沟等作为水平排水通道。
4.2.5陆上砂垫层、碎石垫层的厚度不宜小于0.4m，水下砂垫层、碎石垫层的厚度不宜小于1.0m，砂被厚度不宜小于0.7m。4.3塑料排水板的布设
4.3.1塑料排水板的平面布置宜采用正方形或正三角形。4.3.2塑料排水板的间距宜为0.7～1.5m，应根据工期和固结度要求、地基土的固结特性、塑料排水板的种类、塑料排水板的布置方式以及当地工程经验等确定。当缺乏经验时，可按下列公式进行估算：
2(b+8)
相邻塑料排水板的中心间距（cm）；地基水平固结系数（cm2/s）：
工程允许的固结时间（s）；
塑料排水板的等效换算直径（cm）；一一工程要求达到的应力固结度（%）：换算系数，无试验资料时可取0.75～1.00；塑料排水板的宽度（cm）：
塑料排水板的厚度（cm）。
(4.3.2-1)
（4.3.2-2)
4.3.3塑料排水板宜穿透软土层。软土层深厚时，以稳定性控制的工程，打设深度应超过危险滑动面下3m；以沉降量控制的工程，打设深度应满足工程对地基残余沉降量的要求。
4.4应力固结度计算
4.4.1应用塑料排水板进行地基加固时，瞬时加荷条件下的地基平均总应力固结度、竖向平均应力固结度和径向平均应力固结度可分别按下列公式计算：Ur=1-(1-U)(1-U)
2exp[-(2m-1)
1+yab元m
(2m-1)2
U,=1-exp(-
F(n)d?
(4.4.1-1)
2(1-ab)(-1)\)
(2m-1)元
(4.4.1-2）
(4.4.1-3)
(4.4.1-4)
In(n)-
2(b+8)
地基的平均总应力固结度；
地基的竖向平均应力固结度
地基的径向平均应力固结度：
排水面应力与不透水面应力之比，双面排水时。b=1；时间因子；
地基水平固结系数（cm/s）；
固结时间（s）；
井径比因子：
塑料排水板径向排水范围的等效直径（cm）；地基垂向固结系数（cm/s）；
(4.4.1-5)
(4.4.1-6）
(4.4.1-7)
(4.4.1-8)
排水面至不透水面的垂直距离（cm），对双面排水为土层厚度之半，对单面排水为土层厚度；
一并径比：
一塑料排水板的等效换算直径（cm）：α，一一换算系数，正三角形布置时取1.05，正方形布置时取1.13；d—一相邻塑料排水板中心间距（cm)；4.4.2当地基土灵敏度较高、塑料排水板间距较小或打设深度较大时，地基径向平均应力固结度应考虑井阻与涂抹效应的影响，可按下列公式计算：U, =1-exp(-β,t)
[F(n)+J+πG]d
G=-9h_L
qh=k,d,L
U，一一地基的径向平均应力固结度；式中
β，一—轴对称径向排水应力固结参数；t
一固结时间（s）；
(4.4.2-1)
（4.4.2-2)
（4.4.2-3）
(4.4.2-4)
(4.4.2-5)
地基水平固结系数（cm2/s）；
一井径比因子；
涂抹因子，当不大于0.4时，固结度可按无涂抹影响计算；一并阻因子：
塑料排水板径向排水范围的等效直径（cm）：一地基水平渗透系数(cm/s)：
涂抹层水平渗透系数(cm/s)，宜用扰动土按常规试验方法测定，无试验资料时，渗透系数比k/k可取1.5～8.0，对1,≥30的均质高塑性黏土取1.5～3.0，对非均质粉质黏土取3.0～5.0，对非均质并具有粉土或细砂微层理结构的可塑性黏土取5.0～8.0；涂抹比，可取1.5～4.0，施工对地基土扰动小时取低值，扰动较大时取高值；
一单位水力梯度下，单位时间地基中渗入塑料排水板的水量（cm/s）；塑料排水板纵向通水量（cm2/s）；F
一安全系数，L≤10m时取4，10m20m时取6；L
一塑料排水板打设深度（cm）；一塑料排水板的等效换算直径（cm）。应用塑料排水板进行地基加固时，分级加荷条件下的地基在t时的平均总应力固4.4.3
结度（图4.4.3）可按下式计算：U
一地基在t时间的平均总应力固结度：加荷级数；
瞬时加荷条件下，对应于第i级荷载t时刻的平均总应力固结度；计算应力固结度的时间（s）；
第i级荷载加荷的起始时间（s）；荷载P(kPa）
IP（第二
二级荷载）
P（第一级荷载）
沉降量S（cm）
（第三级荷载
时间t(d)
图4.4.3分级加荷固结过程示意图7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
