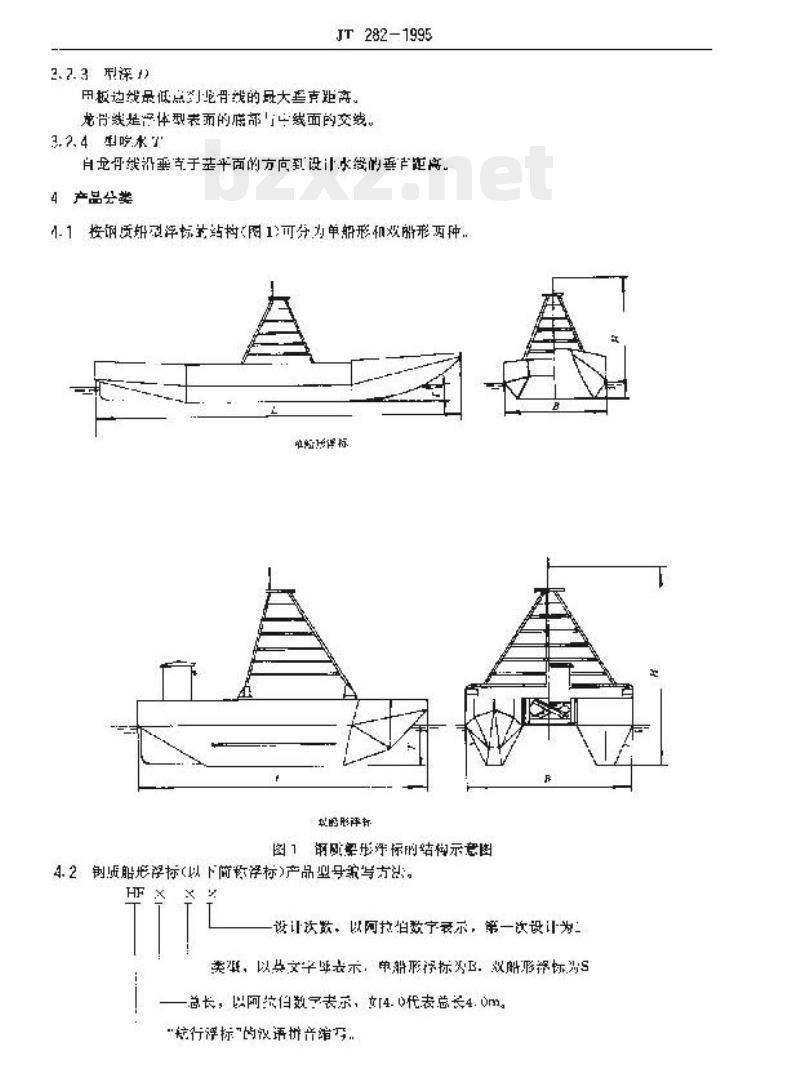

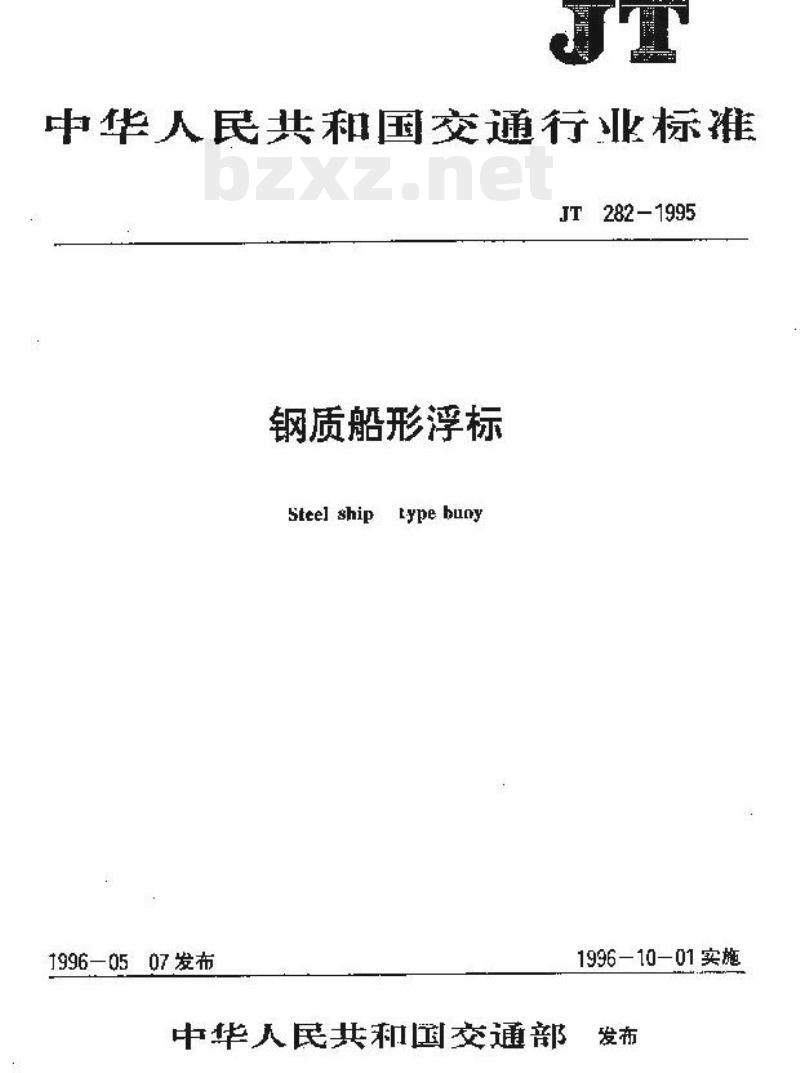

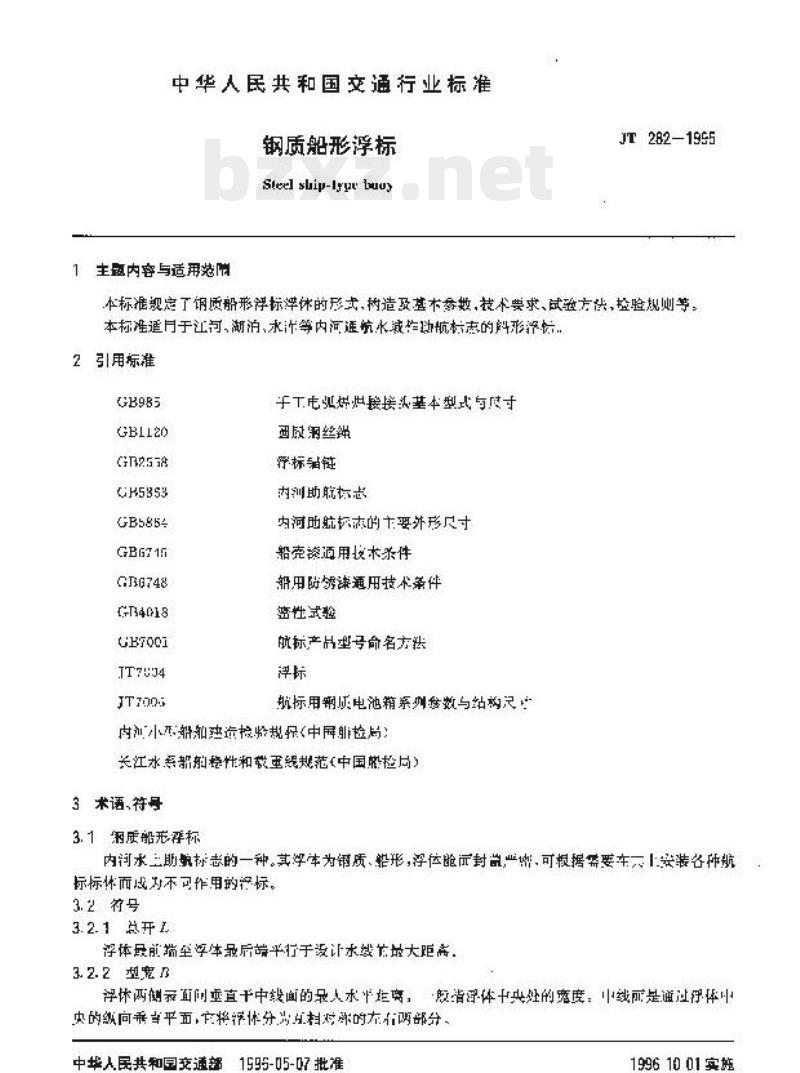

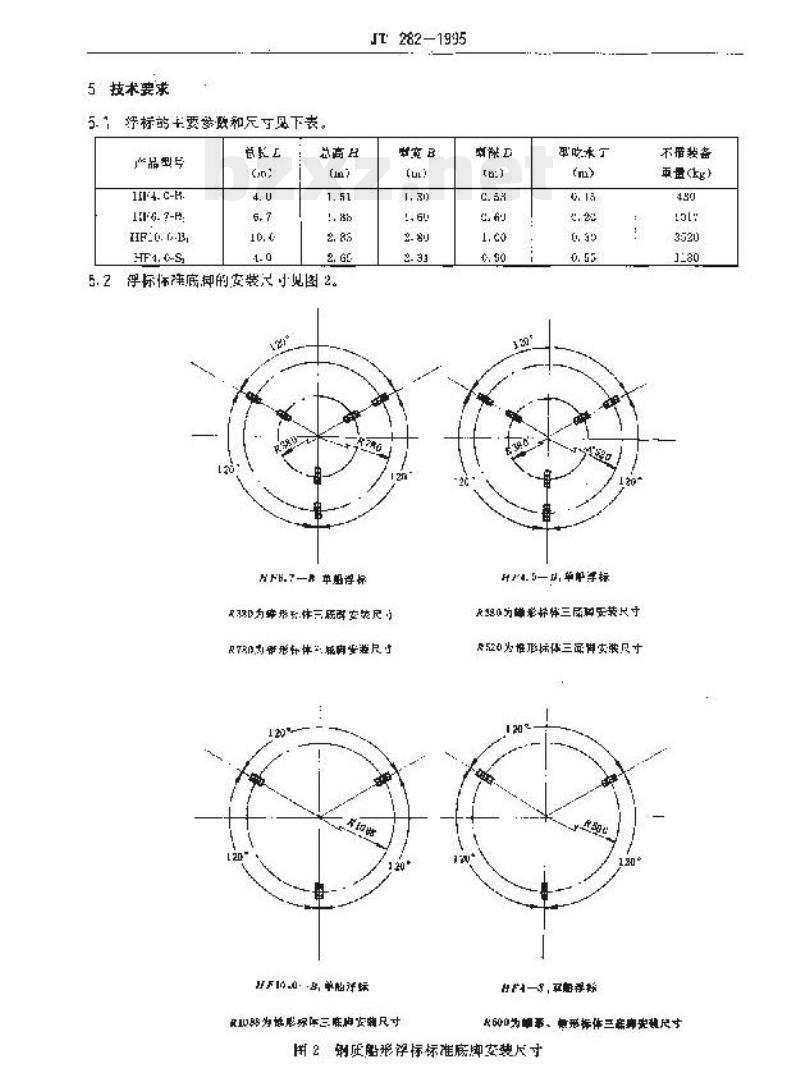

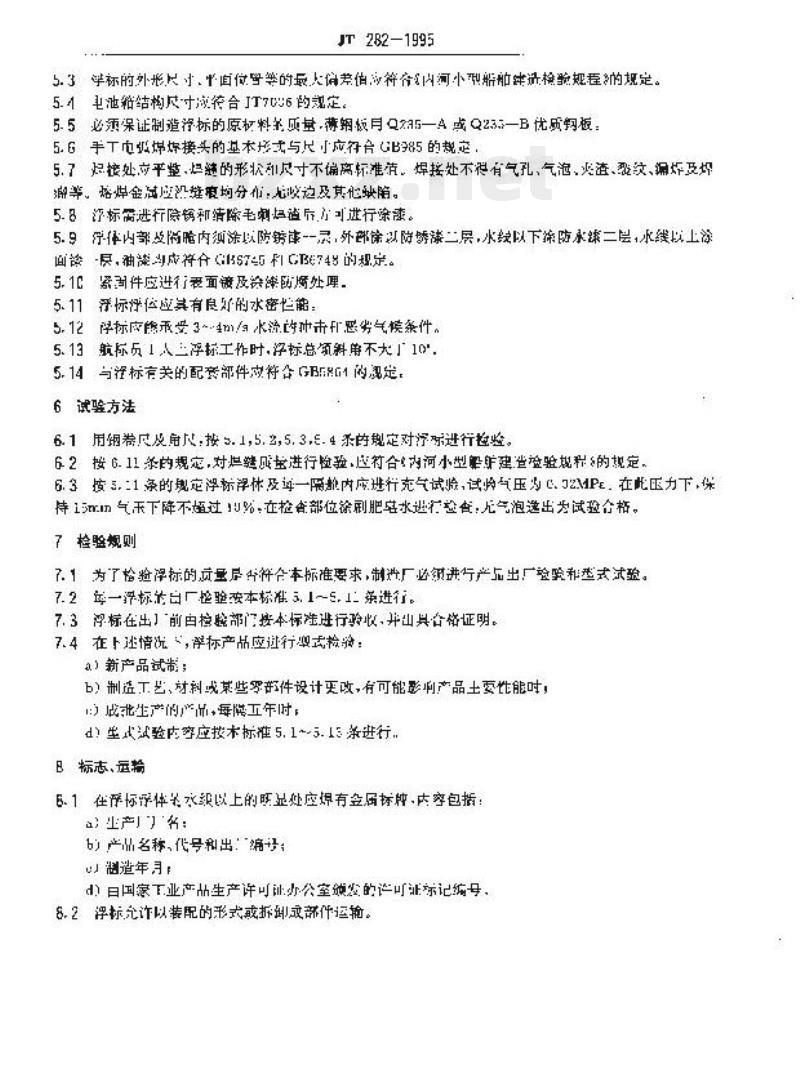

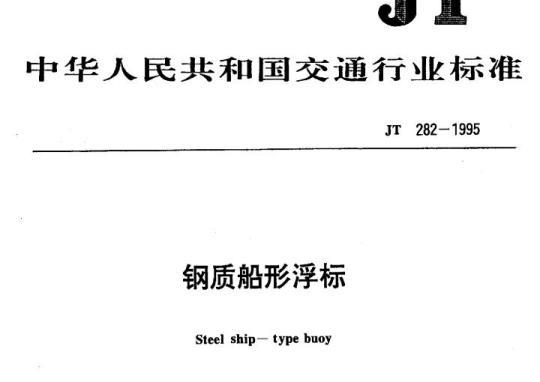

JT 中华人民共和国交通行业标准 JT 282—1995 钢质船形浮标 Steel ship-type buoy 1996-05-07发布 1996-10-01实施 中华人民共和国交通部发布 中华人民共和国交通行业标准 钢质船形浮标 Steel ship-type buoy 1 范围 本标准规定了钢质船形浮标浮体的形式、结构及基本参数、技术要求、试验方法、检验规则等内容。 本标准适用于江河、湖泊、水库等内河通航水域的助航标志用钢质船形浮标。 2 引用标准 GB 985 焊接接头基本型式与尺寸 GB 1120（原文识别不清，按引用标准保留） GB 258 浮标销链 GB 5353 内河助航标志 GB 585 内河助航标志的主要外形尺寸 GB 6716 船用防锈漆通用技术条件 GB 6748 密性试验 GB 7001 航标产品型号命名方法 JT 7034（原文识别不清） JT 100（原文识别不清） 3 术语、符号 3.1 钢质船形浮标 内河水域助航标志的一种，其浮体为钢质船形结构，可密封防护，根据需要在浮体上安装各种航标标体而形成完整航标。 3.2 符号 3.2.1 总长L：浮体最前端至最后端平行于设计水线的最大距离。 3.2.2 型宽：浮体两侧板面间垂直于中线面的最大距离。 3.2.3 型深：通过浮体中线的纵向垂直平面将浮体分为左右两部分的尺寸参数。 3.2.4 吃水T：自基线垂直方向到设计水线的距离。 4 产品分类 4.1 钢质船形浮标按结构形式分为单船形和双船形两种（见图1）。 4.2 产品型号编制方法包括设计次数、结构形式及总长参数表示，单船形与双船形以字母区分，总长以阿拉伯数字表示。 5 技术要求 5.1 浮标主要尺寸参数应符合规定表格要求，包括总长、总高等指标。 5.2 浮标底部及安装尺寸应符合设计图要求。 5.3 浮标外形尺寸及外观质量偏差应符合内河小型船舶检验规程要求。 5.4 电池舱结构尺寸应符合JT 76相关规定。 5.5 材料应采用优质钢板（如Q235-A或Q235-B）。 5.6 焊接接头基本型式与尺寸应符合GB 985规定。 5.7 焊接处应平整，不得有气孔、气泡、夹渣、裂纹、漏焊等缺陷。 5.8 浮标应进行衡重与除毛刺处理后方可涂装。 5.9 内部及隐蔽部位应涂防锈漆，外部按水线分区进行防腐涂装处理。 5.10 紧固件应进行表面镀锌及防腐处理。 5.11 浮标应具有良好的水密性能。 5.12 浮标应能承受3~4 m/s水流冲击及恶劣气候条件。 5.13 浮标在航标员作业时倾斜角不大于10°。 5.14 与浮标相关的配套部件应符合相关标准规定。 6 试验方法 6.1 使用钢卷尺及角尺对5.1、5.2、5.3、5.4规定项目进行检验。 6.2 按相关规程检查焊缝质量，应符合内河小型船舶检验规程要求。 6.3 浮标整体进行充气试验，试验压力0.72 MPa，保持15 min压力下降不超过10%，检查无气泡泄漏为合格。
