JT 556-2004 港口防雷与接地技术要求

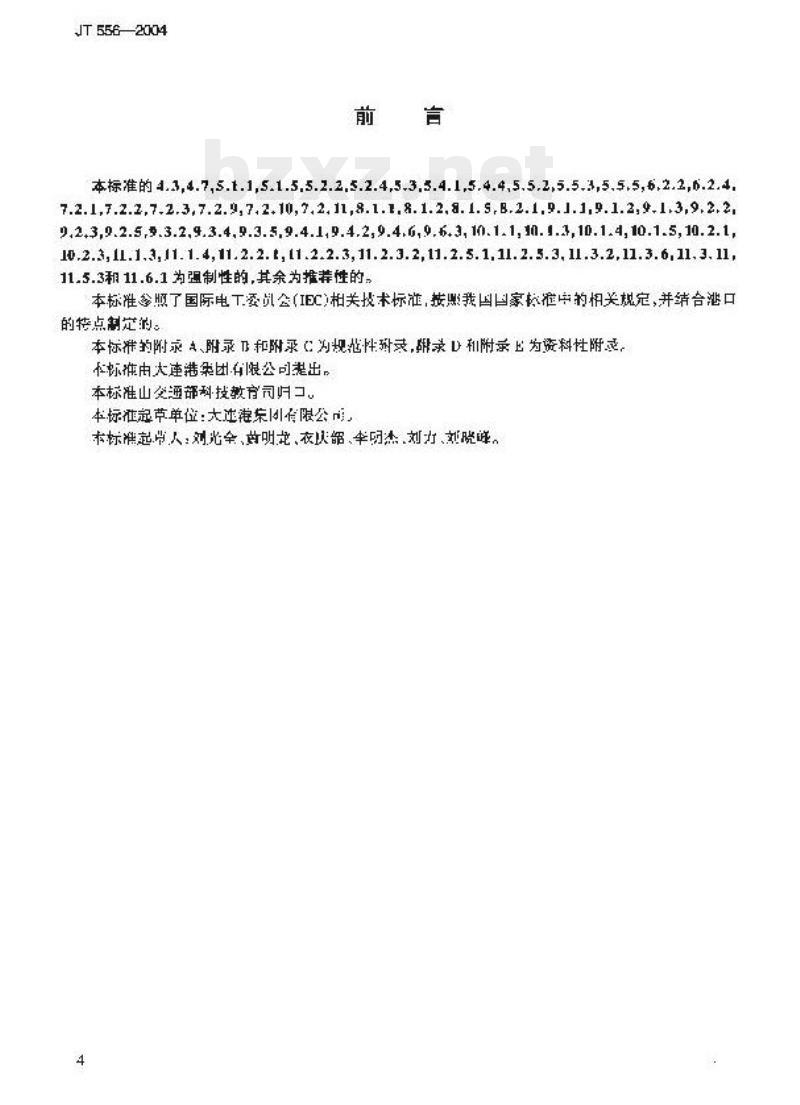

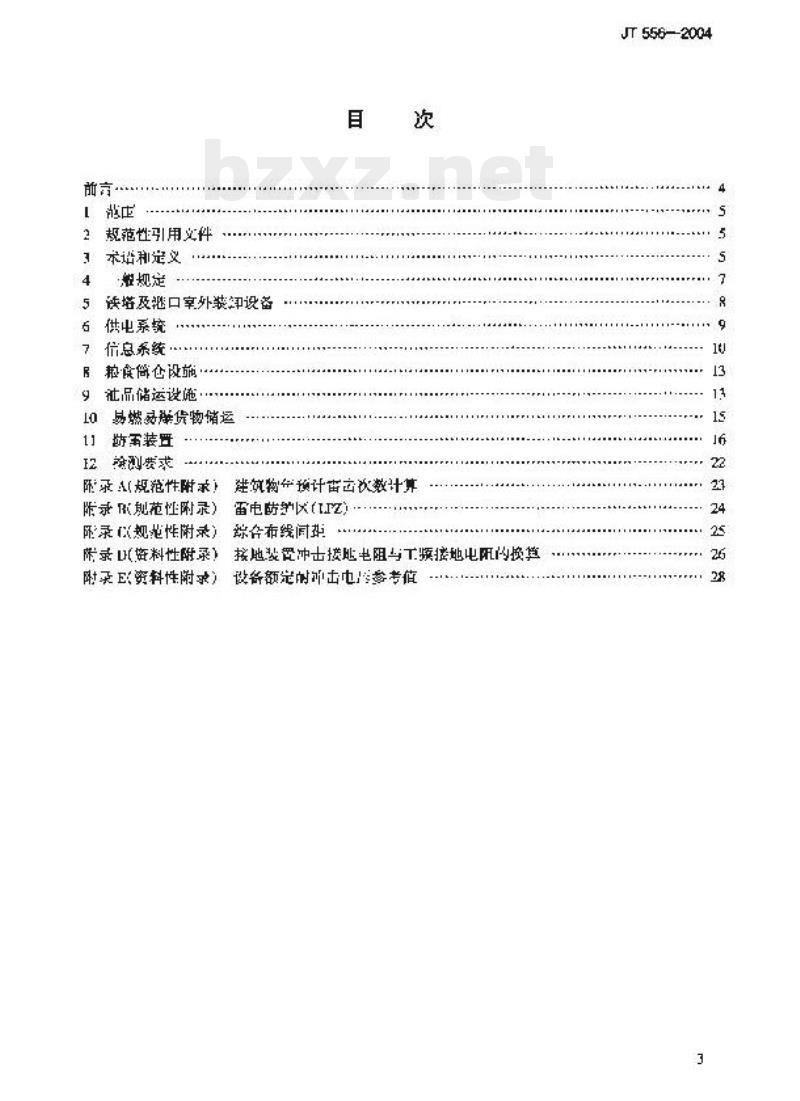

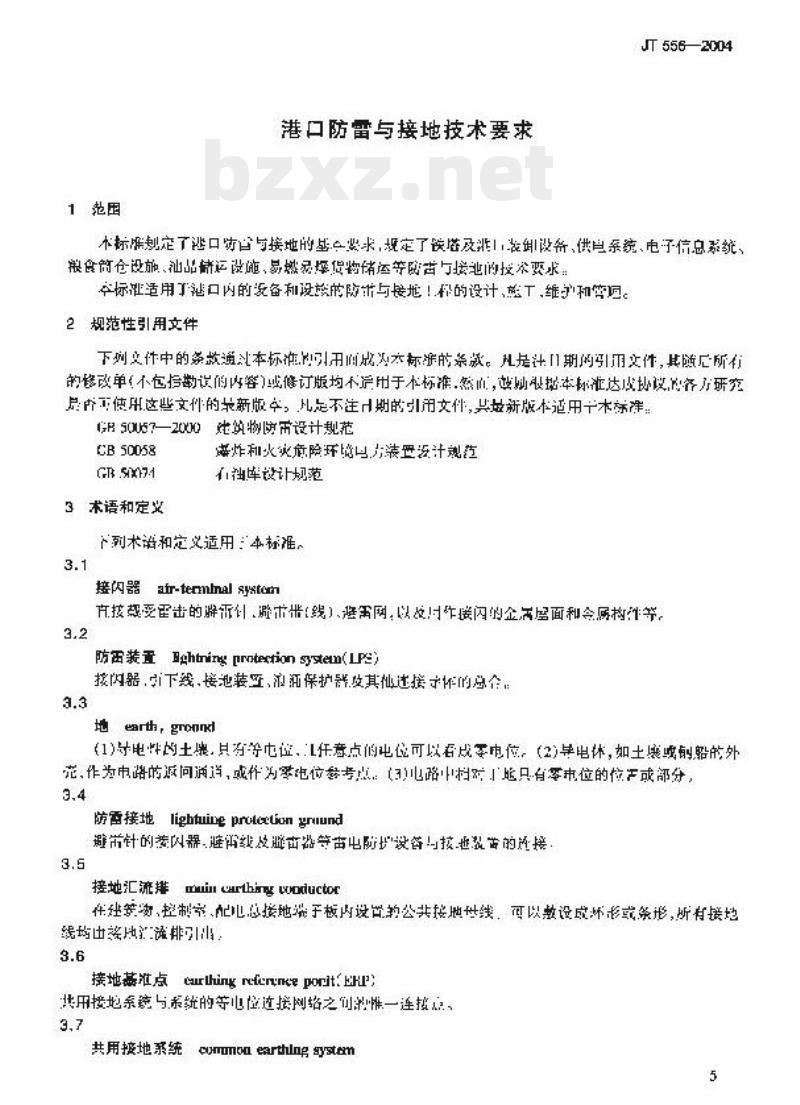

中华人民共和国交通行业标准 JT 556—2004 港口防雷与接地技术要求 Technical requirements of lightningproof and earthing in the port 2004-06-03 发布 2004-09-01 实施 中华人民共和国交通部 发布 ICS 03.220.40 R09 目录 前言 1 范围 2 规范性引用文件 3 术语和定义 4 总规定 5 建筑物及港口室外装卸设备 6 供电系统 7 信息系统 8 粮食筒仓设施 9 油品储运设施 10 易燃易爆货物储运 11 检测要求 附录A（规范性附录）建筑物年预计雷击次数计算 附录B（规范性附录）雷电防护区（LPZ） 附录C（规范性附录）综合布线间屏蔽 附录D（资料性附录）接地装置冲击接地电阻 附录E（资料性附录）接地电阻换算及设备额定耐冲击电压参考值 前言 本标准的部分条款为强制性条款，其余为推荐性条款。 本标准参照了国际电工委员会（IEC）相关技术标准，依据我国国家标准中的相关规定，并结合港口特点制定。 本标准的附录A、附录B和附录C为规范性附录，附录D和附录E为资料性附录。 本标准由大连港集团有限公司提出。 本标准由交通部科技教育司归口。 本标准起草单位：大连港集团有限公司。 本标准起草人：刘光全、尊明花、衣庆韶、李明杰、刘力、郝晓晔。 1 范围 本标准规定了港口防雷与接地的基本要求，规定了建筑物及港口装卸设备、供电系统、电子信息系统、粮食筒仓设施、油品储运设施、易燃易爆货物储运等防雷与接地的技术要求。 本标准适用于港口内设备和设施的防雷与接地系统的设计、施工、维护和管理。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 50057—2000 建筑物防雷设计规范 GB 50058 爆炸和火灾危险环境电力装置设计规范 GB 50074 石油库设计规范 3 术语和定义 下列术语和定义适用于本标准。 3.1 接闪器（air-terminal system） 按规定装设的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。 3.2 防雷装置（lightning protection system，LPS） 接闪器、引下线、接地装置、电涌保护器及其他连接件的总称。 3.3 地（earth，ground） （1）导电性的土壤，其电位可视为零电位。 （2）导电体，如土壤或船舶外壳，作为电路的返回通道或零电位参考点。 （3）电路中某一点与大地保持零电位的部分。 3.4 防雷接地（lightning protection grounding） 避雷针、避雷带、避雷线及避雷器等防雷设施与接地装置的连接。 3.5 接地汇流排（main earthing conductor） 在建筑物、控制室、配电室总接地端子板内设置的公共接地母线，可敷设成环形或条形，所有接地线均由接地汇流排引出。 3.6 接地基准点（earth reference point，ERP） 共用接地系统与系统等电位连接网络之间唯一连接点。 3.7 共用接地系统（common earthing system） 将部分防雷装置、建筑物金属构件及低压配电系统等共用一个接地系统的方式。
