JT/T 521-2004 Geosyunthetics in highway engineerings-Plastic drainboard.
1范围
JT/T 521规定了塑料排水板(带)产品结构与分类规格系列及尺寸俏差、技术要求试验方法、检验规则等要求。
JT/T 521适用于公路工程用塑料排水板(带)。水运、港口、铁路、水利等工程用塑料排水板(带)可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准.然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
SL/T235土工 合成材料测试规程
3术语和定义
下列术语和定义适用于本标准。
3.1等效孔径Og exquiulent opening bive
摅膜通道孔径的等圆面积直径。其中95表示小于该孔径的通道占总通道数的95%。
4产品结构与分类
4.1 结构
以薄型土工织物包裹不同材料制成的不同形状的芯材,组合成-种具有一定宽度的复合型排水产品.一般将宽度为10om的称为排水带,而将宽度不小于100xm的称为排水板。排水板(带)的典型结构如图1所示。

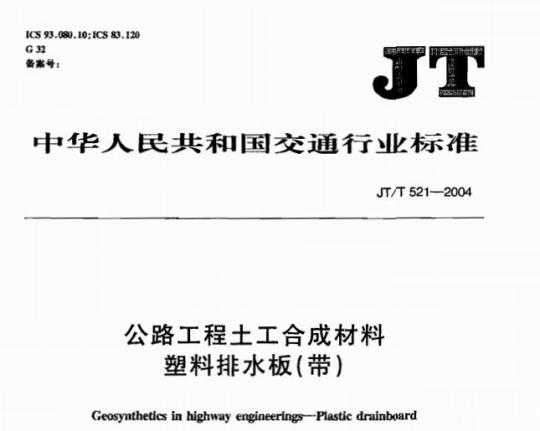

ics 93.080.10:Ics 83.120
中华人武共和国交通行业标雅
Jt/T 521--2004
公路工程土工合成材料
塑料排水板（带）
Geosynthetics in highvay engineerings-Plastic drainboard2004-04-16发布
中华人民共和国交通部
2004-07-15实施
规范性引用文件
3术沿和定文..
产品结构与分类·
5产品规格系就与尺寸们差
技术要求…
?试验方法
检验规购
标志，包装运输和驼存
附录儿（规范性附录)纵向通水量试验方法附录B（资料性附录)芯板压删强度试验次
JT/T 521-2004
JT/T 521--2004
本标准是土工合成样料系列产品技术标催之一，诚系列标准包括土工格栅、土上腹、士工排水板(带)等产品标准，现已发布的标准有；T4岁—2002
T513—2004
JI/T 514---2004
JT/T 513--200
JTT 5162004
IT/T 317--204
JT/[ S18—2004
交通工程十工台成材料
公路工程上工合成材料
公路工程土工合成树料
公路工程土工合成材料
公路工程上工合成材料
公路工程土工合成材料
公路工程土工合成材料
JT/T 519-2004
公路工程土工合成材料
JT/T 520-2004
JT/F 521-- 2004
公路工程十工合皮材料
公路工程土工台成材料
土工格栅
土工网
有纺土工识物
士下报
土工格室
土工加筋带
土工膜
长丝幼粘针刺非土工布
短纤树非造上工布
塑料排水柜（带）
本标推的附录A为规随性附录,附录日为资料性附录。本标准出交通部公踏科学研究所提出。本标准由交通部科技教育司归口。本标准起草单位：交道部公路科举朝筑所、重庆交通学院，本标准起耳人;廖天清、李具倚、郑智糖、夏晓宦。86
T/T 5212004
塑料排水板（带）是计对淤泥、淤泥威土，冲填士等饱和粘性士没杂填土地生语用排水固结祛进行款基处理的良好直通道，可大大缩短圖结时间，以增加作用于土颗轮的有效应力来加速地基固结沉降，以而达到提高强度的日的。期料排水板(带)具有质坚容易控制,成本较低;在施工过程中没有排水孔断面不均勾和翌堵塞的况；断面小，对地基扰动小；打设机轻，可用卡较软弱的地基等优点。8
JT/T 521-2004
公踏工程土工合成材料塑料排水板（带）本标准规能了塑料排水板（带)产品构与分类规格系列及尺寸偏差、技术要求，试验方法，检验规则等要求。
本标准适用于公路工程用塑料排水板（带）。水运、排口、快路、水利等工程用塑料排水板（带）可参执行。
2规范性引用文付
下列文件中的病缺遵过本标陷的引用而成为本标难的条款。凡是注明月期的引消文件，其避后所有的静改单(不包括谢误的内容)或悠计版均不适用于本标准，然面，鼓励根搭本标准达皮协设的各与研究是否使用这些文件的最新版本。儿是不注日期的引用文性,其最新版本适所丁本标准。SL/235上工舟成材料测试规程
3术垢和定文
下列术谱和定义适用于本标确。3.1
等效孔经OgsayuivalentopeningBine谌膜通道孔径的等圆既积直径。其中95表示小于该孔径的通遵占总通道数的95呢，4产品辅构与分类
以薄型士工组物包囊不同材料制的不同形快的芯材，组合成一种具有一定宽度的复合型据水产拍。般将宽度为10m的称为排水带，而将宽度不小于：100的称为排水板，排水板（带)的典型结扫如图1所示。起板
4.2分类
士T版物外弃
图 1 典型的显料排水摄(带)
按打设软上地基深度可分为五类(见表1)。表1按打设地基深度分类
适用打设探捷，
适用打轻究，日
4.2.2按功陷分为四类：
a）双面反糖排水板（猎）代号为FF：单面反撼排水板（带），代号为F：b
e）一-面反滤排水，另一面隔离防排水板（带）代号为H：加筋兼反滤排水板（带).代号为F。d
4.2.3塑料排水板（带)的型号的表示力式：度，mra
幅宽，m
动能类型
打设度
产显类型：代号为SPB
Jr/T 821~2004
示谢:打设深度小干25m的软土地基，幅宽为1000mm、厚虚为10mm的单面反说排水板(带)表示为 ; SPH-E-F-1000-10。
5产品规格系列与尺寸偏差
塑料非水板(带)的规格系列与尺寸偏差见表2表 ≥规格系列与民寸偏差
联，ma
厚及分净编垫，%
宽所.um
度免许确避，
白技术要求
6.1基本性能指标
±0, 9
料排水板（带）性滤指标，包括：织向调水量、女合体抗拉强度与延伸率，滤膜抗拉强迎与押率糖聪净透系数、滤膜等教孔径等。其各项投术数求见表1。激 3 龈料排水板(带)的基本技水要求项
复合体
抗拉强度（干牵),LN/EOum(建仲为10%的强度）
延率，学
高密度班艺娜、章内堵等
理中站
材料其降的,西绝等注织数
单位断积质量宜大于的成所
JT/T 521-2004
纵向通水 a2 /
说既的拉
蛋斑,
芯检乐您致建，奶
反神特性
于拉造座
催拉强度
济系效，am/s
等效径Ug，mum
注：]，，津要的准设系数+地基十的浓类年整爽3续）
型母思格
SPB-Bp
+,*5× 10 ,+* 10%,
≥ 350
2.塑料排水板(带)滤膜干拉强度为延冲率 1年的向抗拉强度,避拉强度为没泡24h,后,延冲率 15号的端向抗拉强度
6.2原材料
芯板用案两娣为原材料时，严禁瘦用再生料。6.3 外观质量
G.3.1格型翌料排水放[带)板芯菌齿无伏现象，钉型排水板（带板芯乳头即滑不带州。6.3.2塑料排水板（带)瓶芯无接头，表面光滑,无空桐和泡,齿槽应守布均匀。6.3.3塑料排水板（)滤膜应符合下列规定：）孕卷虑膜按头不多子一个。接头搭接K度大于20an;b）越膜应包需板芯，包现时用热合法或料合法：当用站合法时，粘合链应连续，宽×5mnl+1mrma7试验方法
7.1尺寸检副
塑料排水板（带)断面尺寸应恶用游标卡尺检测。检测时将排承板（带）展开，在全长范固内均与选取112点，分别谢读宽度和厚度数据。7.2拉强睡及伸率
型料排水板（带)抗热温度及延伸率的试验应衔合下列规定：a）塑料排水板（举)抗拉强度和延伸在拉伸机.L以50hum/min的理度进行测试；b)塑料排水板（带)复合体抗拉强度，指干态纵尚抗拉强皮，浏试件数量不少-于穴条，测试件宽50ma，不含变持部分的长度100mm；心」塑料排水板(帮)被膜于拉塑度或湿拉强度测试件数不少于六个,测试作宽50mm,不含变持部分长度100mm；
）塑料排水板（带)迹膜湿拉强度的测试州在水中没鸿24F后测试：e）塑料排水板（带抗拉强度以拉钟达到表4规定班仲率的抗控力为计算依据。当延仰率小护表4现定值的测试件已酸坏时，以破坏时抗控力作为计算依据，且破坏的延伸率.不小于4%：90
7.3拟向通水量
复合体抗拉弹度
降膜干拉强度
磁填凝拉强度
试验方祛按附录A的规定执行。
7.4芯带压丽强底
试验方法参照附录日的规定执行。7.5膜渗退系效
表4排水板(带)延解率
塑料排水板（背)滤映净逐系数的检测按5L/T235的规定执行。8规
产品经检验合持，并有合格证，方可出厂。8.1检验分类
检验分为出厂检验和型式检验两大类，8,1.1 出广检验
JT/T 521-2004
产品出厂时应进行出厂检验。出厂检验的项目为表和表3中的体抗按强度，复合体延伸求，反滤特性芯板压屈强度，
8.1.2型式检验
有下列情况之一时，痴避行型式拉验：）新产品投产时或老产品转厂试制定型鉴定时：正式生产后，因原材料、配方，工紫等有较大的改变，可能衡响排水板的性能时；）正嘴生产后，如出现异紫情况，产品质最不将合最求或累计一定产盘后逆行例行检位时；d）产品停产--年以上，恢复生产时：回家质培临督机积或用户提出要求时。型式检验的项月为表2和6.1.6.2、6.3中的各项内容。B.2维批与抽样
6.2.1组批
产品以批为单位进行验收，同一配方，同一生产工艺、同一设备稳定连绞生产的一定数量的产品为一批，每批数盘不超过20万m，小于20方\的按20万计不同批改生产的排水板（帮应分批拉测，问批次生产但分批运输的也应分批次检测。a.2.2抽样
产品检验以批为单位，外观质量检时每次抽取五卷（盘)进行检测。8.3判断规期
B.3.1外观质盘的判定
在外观质盘垃测中取五卷排水板带中，当有三卷不符合6.1、6.2、和右.3规定时,刚该五老所代表的排水板（带)不合格；昔有两不待合规定时，可再抽取五癌检测，若仍有两举不符合规定、则该批排水坂(掌)为不合格。
8.3.2短检判定
在外观质影检验后，检验表3中的复合体杭拉强变友合体适伸率，反滤特性芯板！压同强皮三个指标均合格时则判该抵产品对金格批，91
J/T 521—2004
三个指标有一项不合格，则应在该产品中重新抽取双危数量的样品制作试样，对三指标中的不台格项日进行女检，其检金部合格，判该此为合格批；检测果若仍有一项不合格，贿判该批产品为不合格，复销果作为最终判定的指。
9标志、包装、追输和的存
9.1标志
经检整台格的塑料批水板（带)产品，应标明商标型号、标准号，厂名、厂正及制造月期、检验员代9、批号。
9.2包装
塑料排水极带)外和装应牢固，并确保在运择过程中不玻捆、不露破芯。对于存放时间较长的排水板（带)，包装转料应其有游紫外线摘射能力，9.3
塑料排水板（带)在落输过程中应轻放、轻卸、不能长期口晒雨淋，9.4始存
塑料排水板(带)应延存在通风，下燥、竭度适宜的仓库内,产品不应画压。产禁与化工脑蚀物品：起堆放。
A.1 试验设备及用具
（规范性附录）
向通水量试验方法
A.1.1通水能力测定有立式和臣式两种见图A.1和图A.2,并空满足下列规定：a）在试样样长他国受到均与且恒定的谢年力：b试样内部在常水买下进行落：
试样两端连接处必须密封良妇，在侧压力作而下不满水。a
国A.轻式通水随力谢试
1-压力表：7阅压周：3-体变资;4排水带；3-水位
A.1.2连接管路宜短而粗。
JF/T 621—2004
明人.2卧式水族力测试位
1-压力表；2格水带；3水也差：4断都曲村
A.1.3上下整水位容器应有整水装置，保持带水实；水位等器成有较大客识，保证水所稳定。A.1.4约封排水板（带)用的乳胶膜，应弹性良好，不范水、服孕宜小F0.3mmA, 1.5 其他,如量简,秒表、溢应汁水循等,A.2作步录如下：
）陷排水板（带）长度方向随统前波两快或样，共有效6速为40%，好上两端安装长股共约43rm包好乳胶嬰后，装人通水仪内，密封好两端接头，安装好违趣部分。b）对乐力施加乐力，通用的例压力为350kP，在整个试验过程中保特恒压。c）诱节上下游水位，使排水扳（带）任水力梯度条件下进行游就。）在恒压及恒定水损度下避流051:忘测量接水燃，并记录测受时间，以后每隔2风一改，直到前后两次通水量差小前饮通水量的5为止.以此牛为排太板（带)的通太量。重复平条）-步骤定另排水板（带尚逆水量，A.3计算
A.3.1按下式计算排水带过水盘Q(A.1)
式中：0—通水堡
在削段内通过排水柜（带）的水景，：W
[-——通过穴盘F所经历的时间,一水力梯度，设定为0.5。
A.3.2计算酬块排水板(带)通水盘的平均值。93
JT/T 521—-2004
(资料性附录）
芯板压届强反试响
芯扳册在削间水压方作用下工作的。如果芯板遂压屈，则轻人大小源求断面，降低通水能力。压因强度试验就是检验影响通水能力的一个更要古。日.1试验设备及用具
诚验设备及用其包据：
的加压用的确秤加压仪干加压位，加载能力应不小于3kN；b）百分表的量程为10am分度值为0.0mm,日.2姑样准
故样按下列要求准备：
s）平行通水方向烟形试样，面积为30gm直径6.18cm)或50cm（直径7.98cm)）；b）试样数量度不少于三块。
B.3操作步响
操作步骤如下；
）将试拌放弃加压设上，上下各垫刚性极，现1项压力，将百分表调至L！对试样施加第一级压小50k户a,随记树，每1nin测读一次玉绑量，当相邻两次读效差小于试样厚的1%（约0.04rn)时，即以此读数作为该级压力下的压缩量：）重安上述步骤分别对试样施加150.250、350.450P等压力，记各级压力下的压缩退。B.4计算下载标准就来标准下载网
B.4.t按下式计算试样在各级压力下的压帽应变E：h;
式中：E;一第了乐小下的压案应变,呢；及—第级压力下的压缩变形量.mm；h。一试样初始厚度,mtL。
R,4.2绘试择的应力一应变断线，取初始线性段的最大压力慎作为芯极的生回强度。B.4.3真元块试择压原强度平均值，94
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
