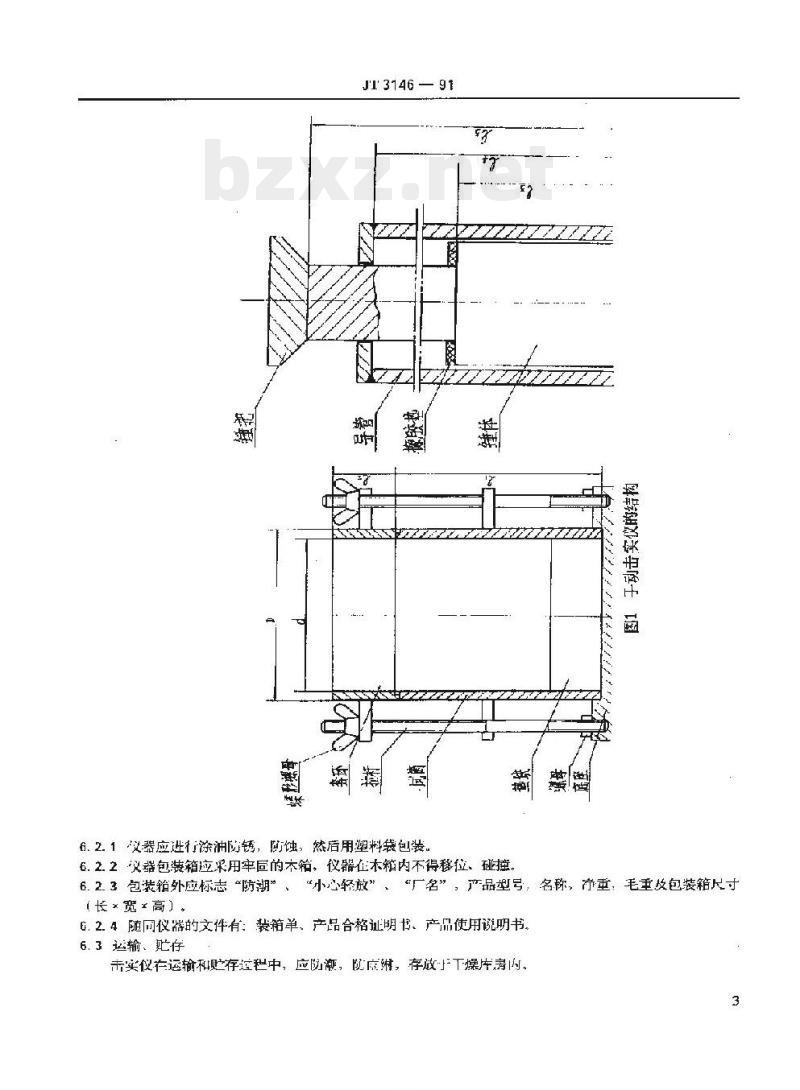

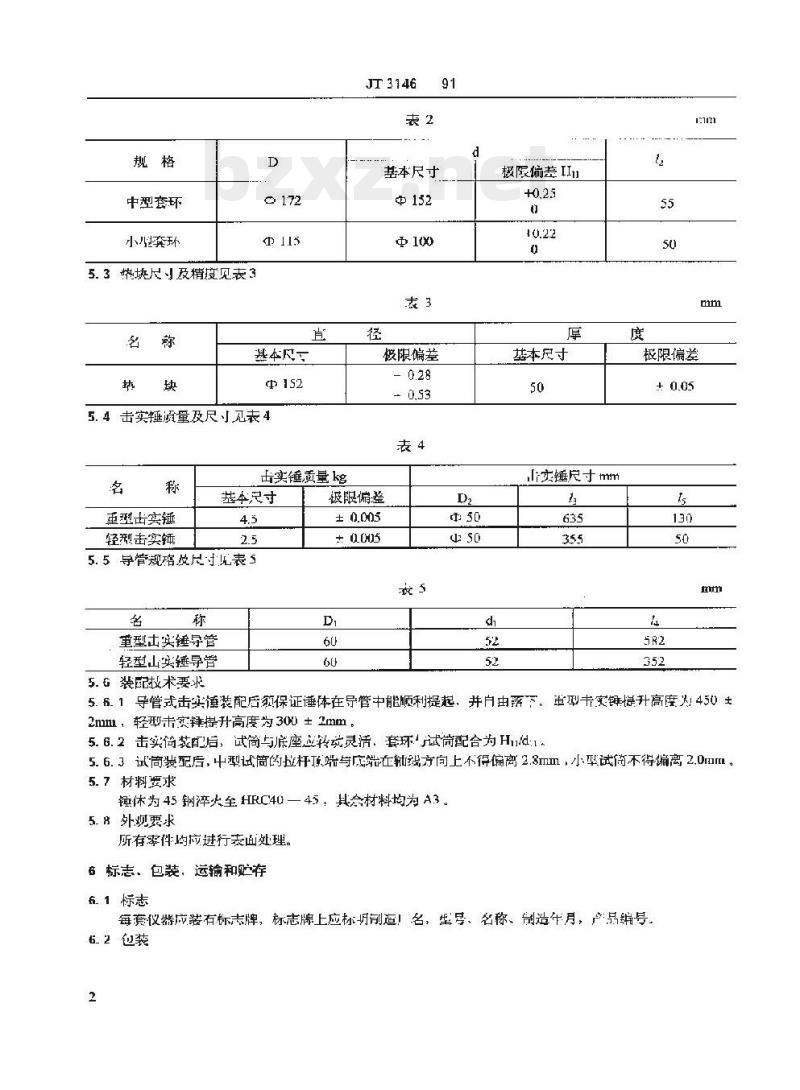

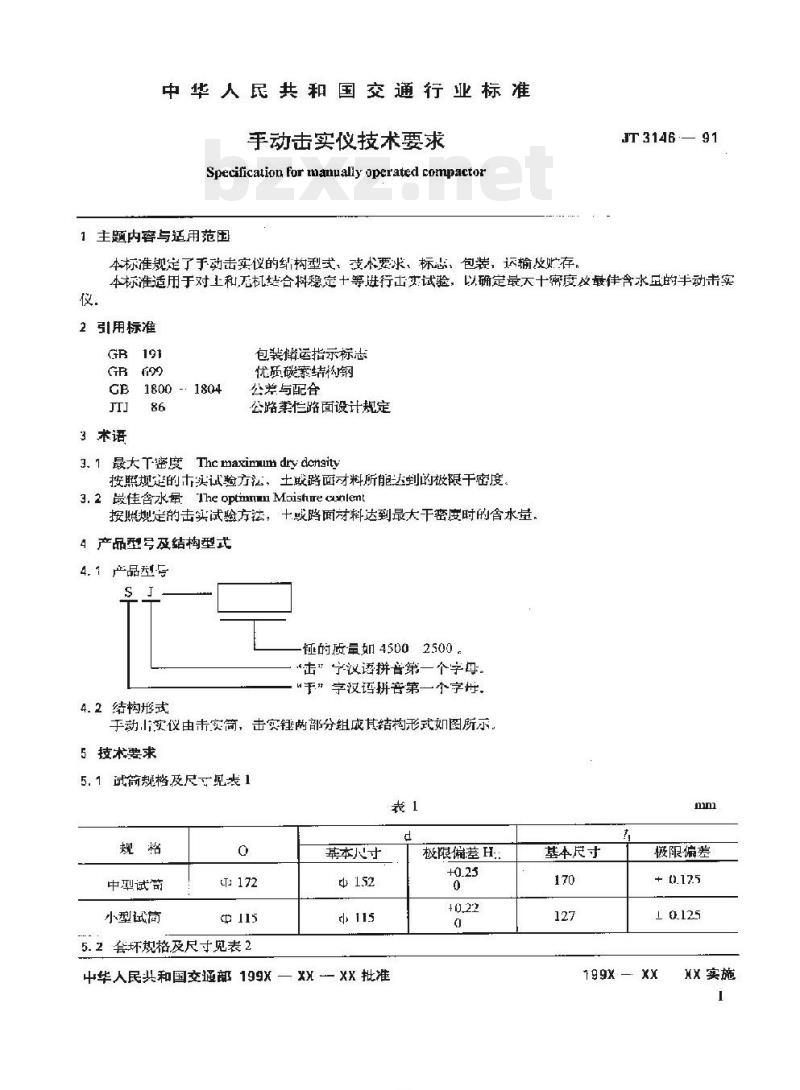

中华人民共和国交通行业标准 JT 3146-91 手动击实仪技术要求 Specification for manually operated compactor（报批稿） 199X发布 中华人民共和国交通部发布 199X实施 1 主题内容与适用范围 本标准规定了手动击实仪的构造型式、技术要求、标志、包装、运输及贮存。本标准适用于对土和无机结合料稳定土等进行击实试验，以确定最大干密度及最佳含水量的手动击实仪。 2 引用标准 GB 191 包装储运图示标志 GB 699 优质碳素结构钢 GB/T 1800-1804 公差与配合 JTJ 公路工程相关标准 3 术语 3.1 最大干密度 The maximum dry density 按照规定的击实试验方法，土或路面材料所能达到的极限干密度。 3.2 最佳含水量 The optimum moisture content 按照规定的击实试验方法，土或路面材料达到最大干密度时的含水量。 4 产品型号及结构型式 4.1 产品型号 S系列（说明：型号由“击”“实”拼音首字母构成）。 4.2 结构形式 手动击实仪由击实筒、击实锤两部分组成，其结构形式如图所示。 5 技术要求 5.1 试筒规格及尺寸见表1。 5.2 套环规格及尺寸见表2。 5.3 击实锤尺寸及精度见表3。 5.4 击实锤质量及尺寸见表4。 5.5 导管规格及尺寸见表5。 5.6 装配技术要求 5.6.1 导管式击实锤装配后应保证锤体在导管中能顺利提升，并自由下落。重型击实锤提升高度为450±2mm，轻型击实锤提升高度为300±2mm。 5.6.2 击实筒装配后试筒与底座应转动灵活，套环与试筒配合为H7/h6。 5.6.3 装配后中型试筒拉杆端部与底端在轴线方向偏离不得超过2.8mm，小型试筒不得超过2.0mm。 5.7 材料要求 锤体采用45钢并淬火至HRC40~45，其余材料为A3钢。 5.8 外观要求 所有零件均应进行表面处理。 6 标志、包装、运输和贮存 6.1 标志 每套仪器应设标志牌，标明制造厂名、型号、名称、制造年月及产品编号。 6.2 包装 6.2.1 仪器应进行防锈处理并用塑料袋包装。 6.2.2 包装箱应采用牢固木箱，仪器在箱内不得移动或碰撞。 6.2.3 包装箱外应标明“防潮”“小心轻放”等标志及产品信息。 6.2.4 随机文件包括装箱单、合格证及使用说明书。 6.3 运输与贮存 击实仪在运输和贮存过程中应防潮、防晒，存放于干燥室内。
