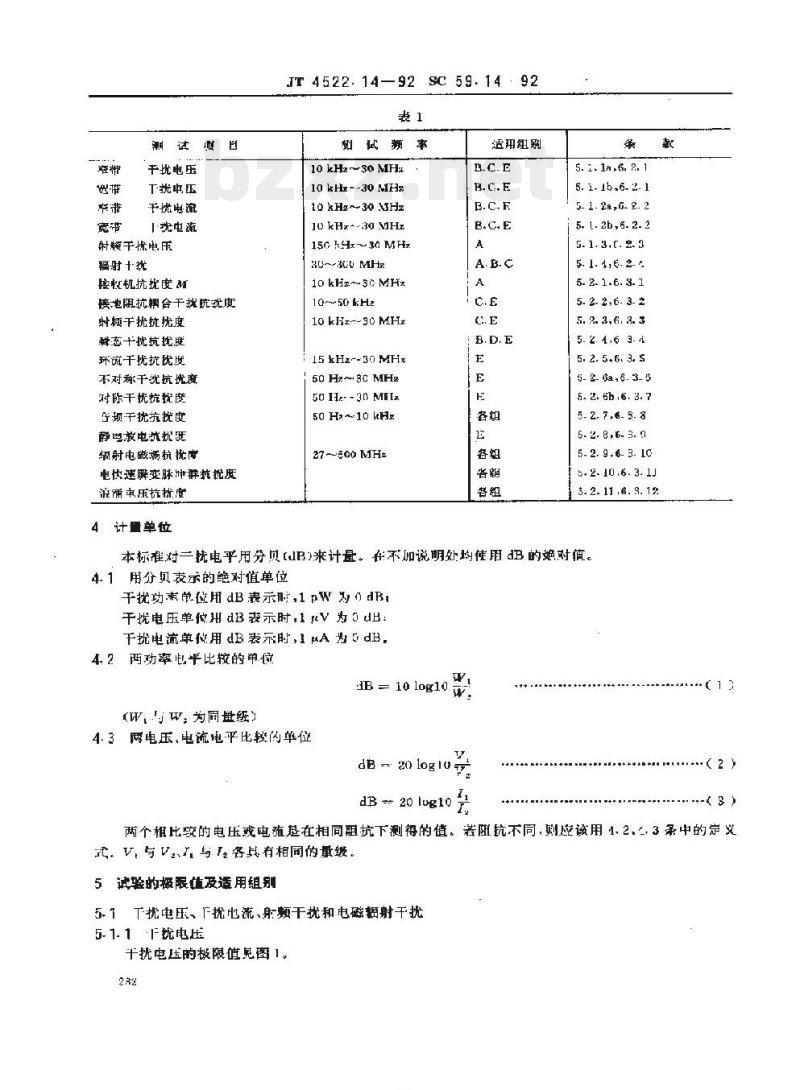

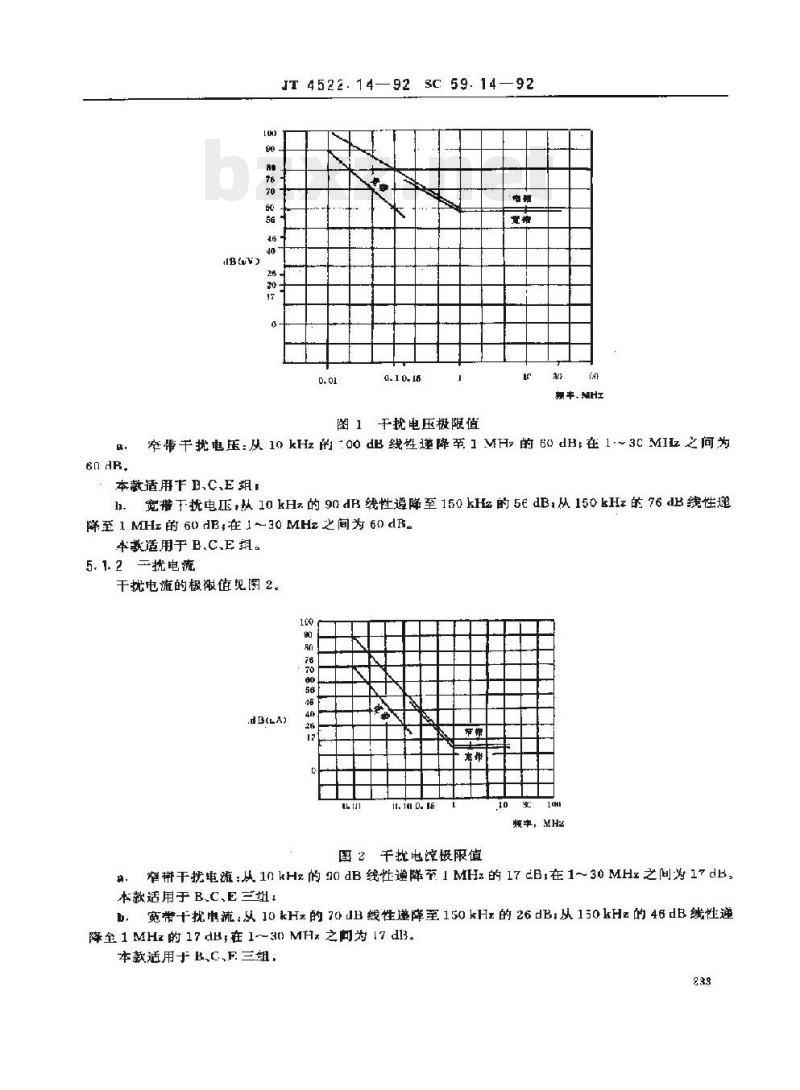

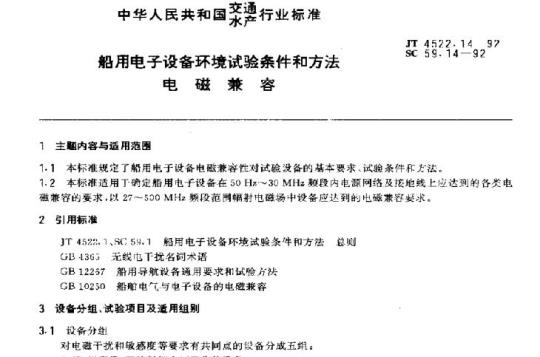

船用电子设备环境试验条件和方法——电磁兼容 中华人民共和国行业标准 JT 4522.14-92 SC 59.14-92 1 主体内容与适用范围 1.1 本标准规定了船用电子设备电磁兼容性试验设备的基本要求、试验条件和方法。 1.2 本标准适用于船用电子设备在50 Hz～30 MHz频段内电源网络及产品线路上的电磁兼容性要求，以及在27～530 MHz频段范围内辐射电磁干扰的设备电磁兼容要求。 2 引用标准 JT 4529.1 SC 5.1 船用电子设备环境试验条件和方法总则 GB 13G 无线电干扰名词术语 GB 12257 船用导航设备通用要求和试验方法 GB 7251 船舶电气与电子设备电磁兼容 3 设备分组、试验项目及适用组别 3.1 设备分组 按电磁干扰和敏感度等要求不同，将设备分为五组： A组：采用窄带正弦射频电压工作的设备； B组：产生宽带连续频谱干扰电压的设备； C组：以脉冲能量工作的设备； D组：产生瞬变电压和电流扰动的设备； E组：使用模拟或数字电路的设备。 当设备具有两组或两组以上功能时，应分别按各组要求进行试验，重复项目只做一次。 3.2 试验项目及适用组别（见表1） 试验项目包括：干扰电压、干扰电流、射频干扰电压、辐射干扰、接收机抗扰度、射频干扰抗扰度、群脉冲干扰抗扰度、静电放电抗扰度等。 4 计量单位 本标准对干扰电平采用分贝（dB）计量。 4.1 功率单位：以dB表示时，1 pW为0 dB 4.2 电压单位：以dB表示时，1 V为0 dB 4.3 电流单位：以dB表示时，1 μA为0 dB 电压、电流电平比较按公式： dB = 20 log10(V2 / V1) 或 dB = 20 log10(I2 / I1) 5 试验的极限值及适用组别 5.1 干扰电压、干扰电流及电磁辐射干扰 5.1.1 干扰电压极限值见图1（略） 干扰电压随频率变化，在不同频段按线性规律变化。 （注：原文图表及部分数值存在缺失或无法识别内容，已按结构整理保留）
