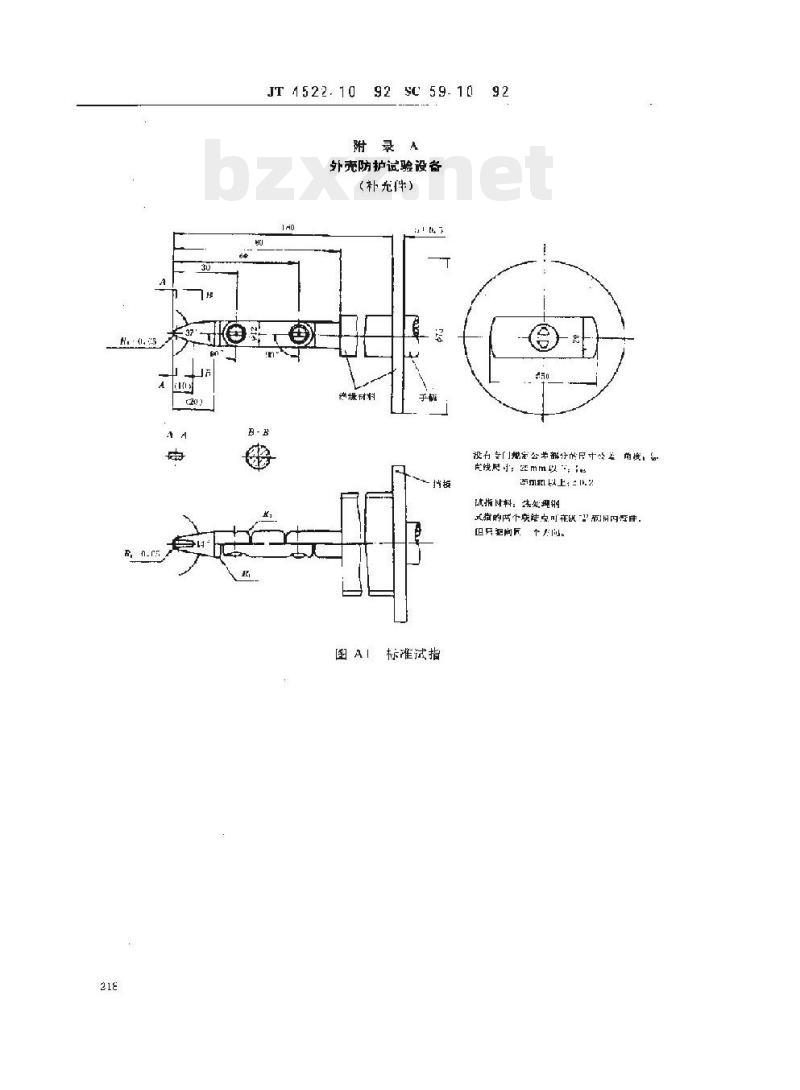

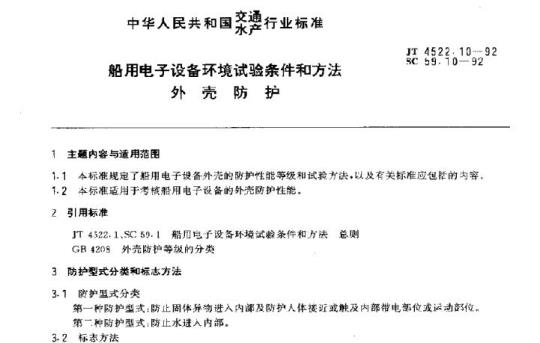

中华人民共和国行业标准 船用电子设备环境试验条件和方法——外壳防护 JT 4522.10—92 SC 59.10—92 1 范围 本标准规定了船用电子设备外壳的防护性能等级及试验方法，以及相关标准应包括的内容。 本标准适用于考核船用电子设备外壳的防护性能。 2 引用标准 JT 4522.1、SC 59 船用电子设备环境试验条件和方法 总则 GB 4209 外壳防护等级的分类 3 防护型式分类和标志方法 3.1 防护型式分类 第一种防护型式：防止固体异物进入内部，并防止人体接近或触及内部带电部位或运动部件。 第二种防护型式：防止水进入内部。 3.2 标志方法 外壳防护等级用“IP”加两位数字表示。 第一位数字表示防止固体异物进入及防止接触带电部件的等级；第二位数字表示防水等级。 示例：IP22 4 分级和含义 4.1 防固体异物及防触电等级共分7级，其含义见表1。 4.2 防水等级共分9级，其含义见表2。 表1 防固体异物及防触及等级（整理） 0级：无防护 1级：防止大面积人体接触带电部件 2级：防止手指等触及带电部件 3级：防止直径大于2.5mm固体异物进入 4级：防止直径大于1mm固体异物进入 5级：防尘（不完全防尘，但不影响正常运行） 6级：完全防尘 表2 防水等级（整理） 0级：无防护 1级：垂直滴水无有害影响 2级：15°倾斜滴水无有害影响 3级：淋水无有害影响 4级：任意方向溅水无有害影响 5级：喷水无有害影响 6级：强力喷水无有害影响 7级：短时间浸水无有害影响 8级：持续潜水无有害影响 5 试验方法 试验应在正常使用条件下、装配完整的产品上进行。试验前应去除临时防护涂层（如油脂、漆等）。 5.1 试验设备 按附录A规定执行。 5.2 防固体异物及接触防护试验 对外壳各孔进行试验，使用规定直径的试验球、试指或钢丝进行检测。 试验要求如下： - 试验球不得进入外壳内部或触及带电/运动部件 - 试指不得触及带电部件或运动部件 - 钢丝试验不得进入危险部位 如通过结构判断已满足等级要求，可不进行试验，但必要时仍需按规定执行。 5.3 防水试验方法 采用清水进行试验，按防护等级分别进行不同方式的喷水、淋水或浸水试验： - 低等级：垂直或倾斜滴水 - 中等级：喷淋与喷水试验 - 高等级：强喷水或短时浸水 - 最高等级：持续潜水试验 试验后设备应无影响正常运行的进水现象。
