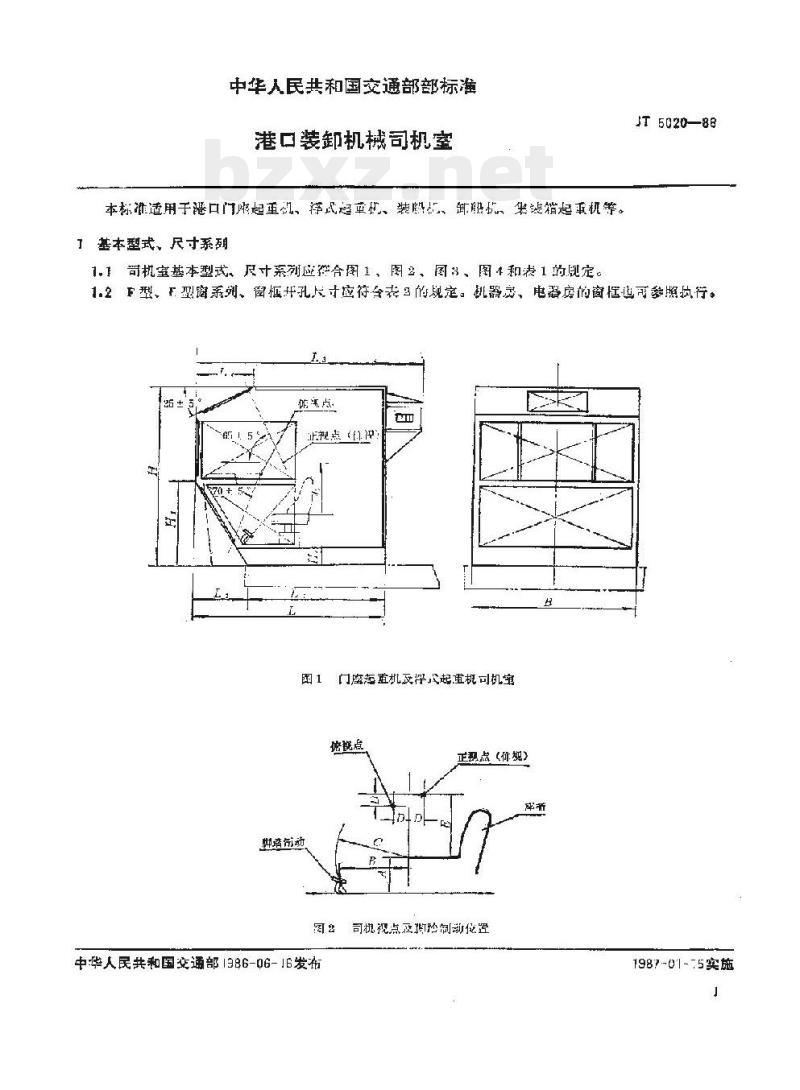

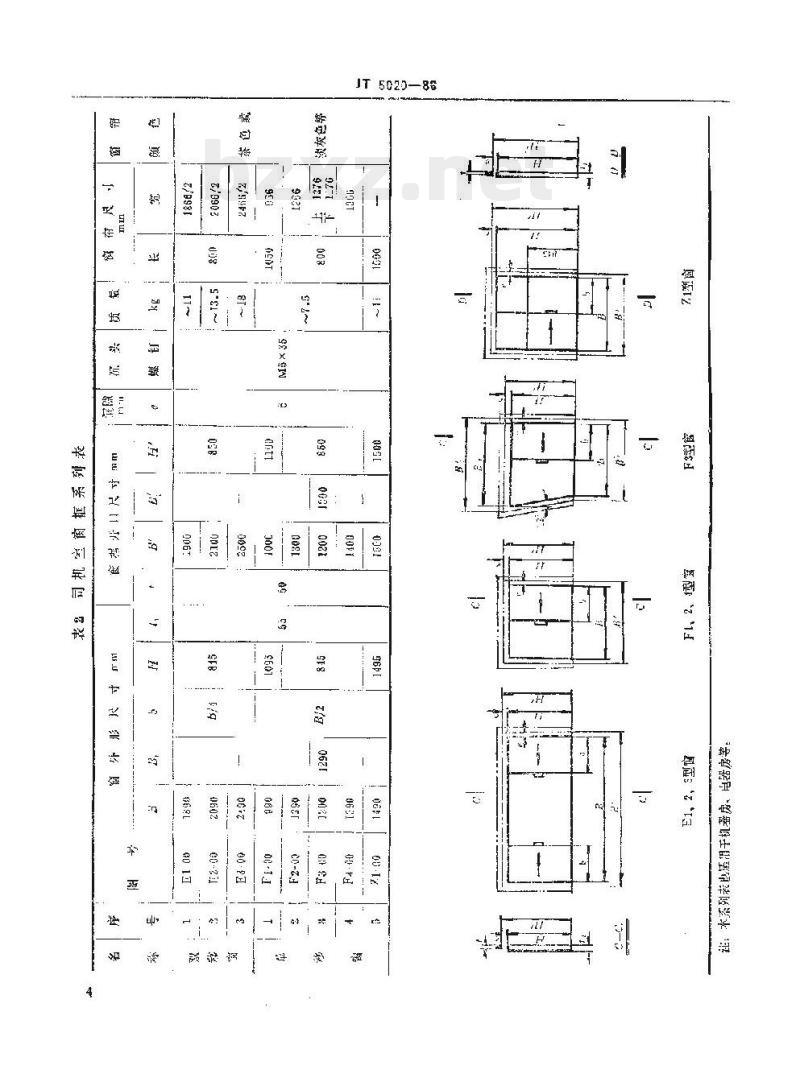

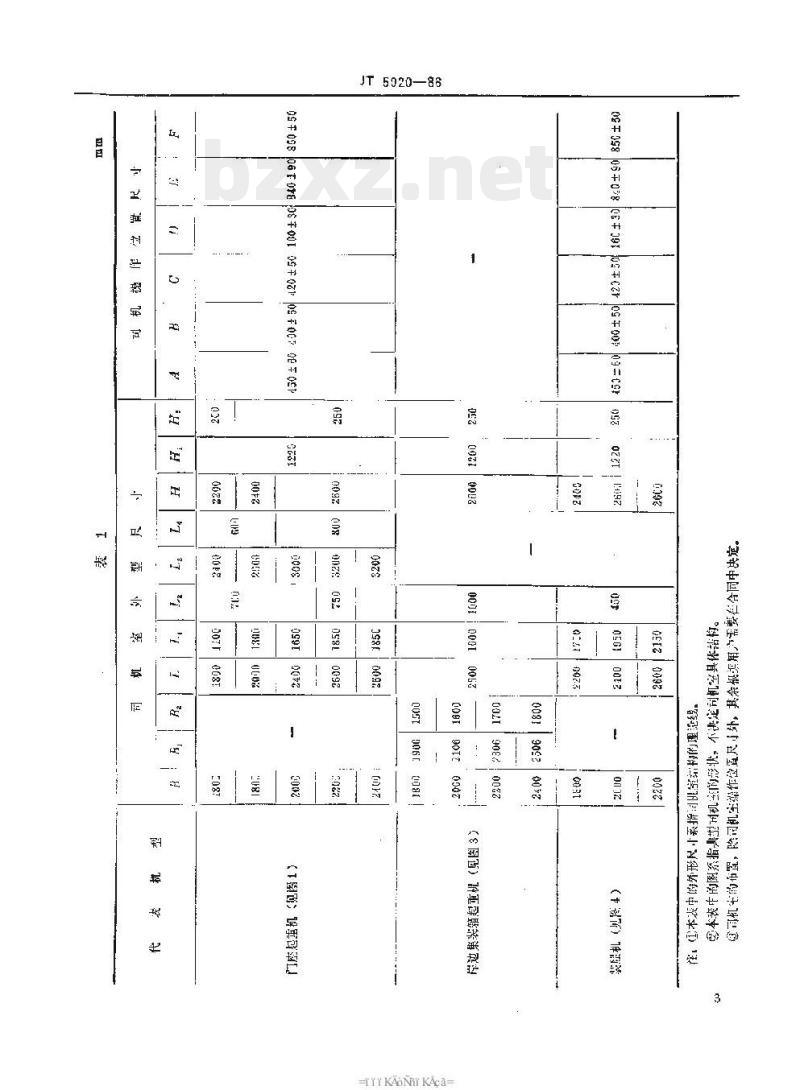

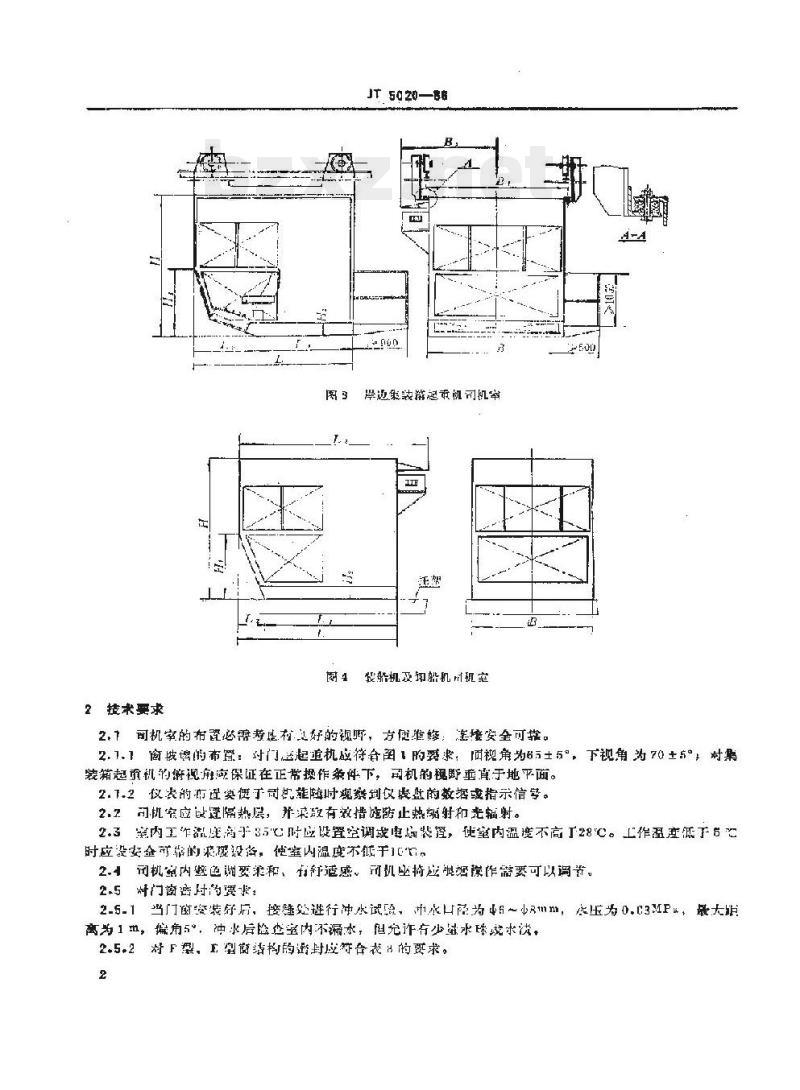

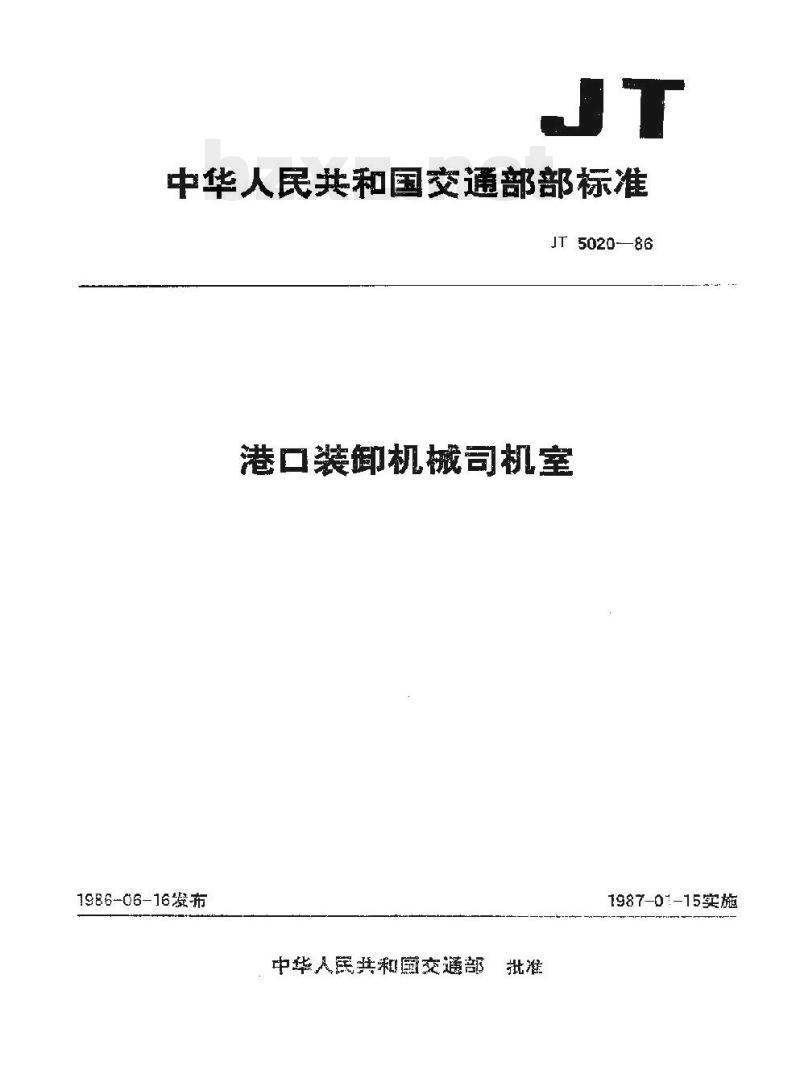

中华人民共和国交通部部标准 JT5020-86 港口装卸机械司机室 1986-06-16发布 中华人民共和国交通部批准 1987-01-15实施 本标准适用于港口门座起重机、岸壁起重机、装卸桥、集装箱起重机等设备司机室的基本型式与尺寸系列。 1 司机室基本型式与尺寸系列 1.1 司机室基本型式及尺寸系列应符合图1、图2、图3、图4及表1的规定。 1.2 F型窗系列及窗板开孔尺寸应符合表3规定，机房及电气房窗口可参照执行。 2 设计要求 2.1 司机室布置应保证良好的视野、操作方便及安全可靠。 2.1.1 门座起重机司机室视角为6±5°，下视角为70±5°；集装箱起重机司机室应保证在正常操作条件下司机视野垂直于地面。 2.1.2 仪表布置应便于司机随时观察仪表数据及指示信号。 2.2 司机室应设置隔热层，并采取有效措施防止热辐射与光辐射影响。 2.3 司机室应设置空调或通风装置，当室内温度高于28°C时应进行降温；当环境温度低于6°C时应设置供暖设备，使室内温度不低于6°C。 2.4 司机室内部色调应柔和舒适，司机座椅应可调节以适应操作需要。 2.5 门窗及密封要求： 2.5.1 门窗应进行防水密封试验，冲水条件下不得出现漏水现象，允许少量水珠或水迹存在。 2.5.2 F型窗结构密封应符合相关表格规定。 2.6 司机室设计应充分考虑起重机振动因素，并采取有效减振措施。 2.7 结构要求： 2.7.1 外形尺寸误差为±5mm。 2.7.2 构件平直度用1m直尺检查，不大于5mm。 2.7.3 结构件应进行除锈及表面处理，清洁度应符合CB/T3092-81《船体除锈标准》要求。 2.7.4 构件设计应便于检修与更换玻璃等部件。 2.8 涂装要求： 2.8.1 安全色应符合J32299-78《工程机械产品涂漆颜色和安全标志》。 2.8.2 外部涂色由整机配套确定，底漆不少于两层，面漆不少于两层，涂层厚度0.1～1.2mm。 2.8.3 室内颜色应采用柔和色调，宜使用乳白色或浅色，仪表盘宜采用深色。 2.9 安全要求： 2.9.1 集装箱起重机司机室玻璃应采用双层或钢化玻璃，厚度不小于6mm，并应设置安全防护装置。 2.9.2 通往司机室通道宽度应符合相关规定。
