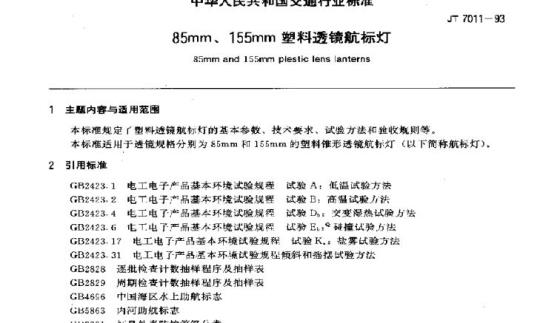

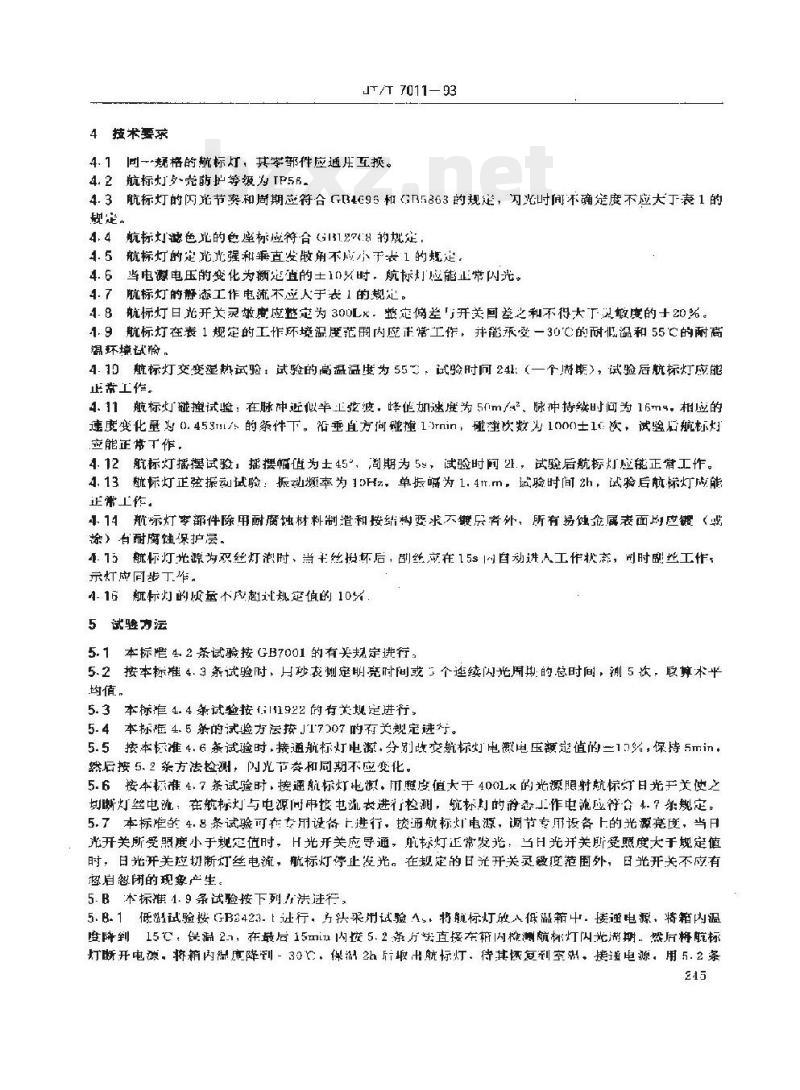

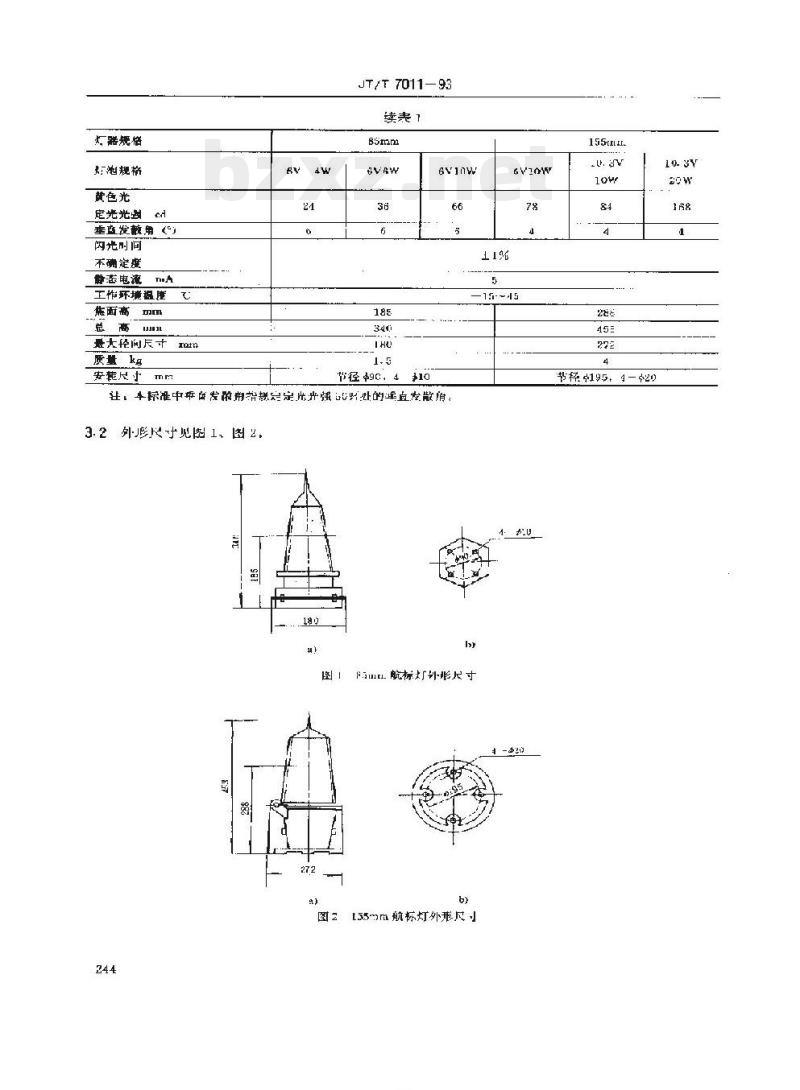

主题内容与适用范围 中华人民共和国交通行业标准 85mm、155mm塑料透镜航标灯 85mm and 155mm Plastic Lens Lanterns 本标准规定了塑料透镜航标灯的基本参数、技术要求、试验方法和验收规则等。 JT/T 7011—93 本标准适用于规格分别为85mm和155mm塑料透镜航标灯（以下简称航标灯）。 引用标准 电工电子产品基本环境试验规程 试验A：低温试验方法 GB2423.1 电工电子产品基本环境试验规程 试验B：高温试验方法 GB2423.2 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB2423.4 GB2423.6 GB2423.17 GB2423.31 GB2928 GB4556 GB5555 GB7001 GB7352 GB12708 JT7007 中国海区水上助航标志 内河助航标志 灯具外壳防护等级分类 照明光源颜色的测量方法 航标灯光信号颜色 航标光强测量及射程计算 3 基本参数和外形尺寸 3.1 基本参数见表1。 表1 灯器规格：85mm、155mm 电源电压：4V、6V、12V等 定光光强及闪光光强按规格不同分级设置（见表1对应数据） 颜色：红色、绿色、黄色 垂直发散角、闪光时间不确定度、静态电流等指标见表1规定 工作环境温度：-15℃～45℃ 3.2 外形尺寸见图1、图2（85mm航标灯与155mm航标灯外形结构示意）。 4 技术要求 4.1 同一规格航标灯零部件应具有互换性。 4.2 航标灯外壳防护等级为IP56。 4.3 航标灯闪光节奏和周期应符合GB4695及GB5863规定，闪光时间不确定度不应大于表1规定值。 4.4 航标灯滤色片色度坐标应符合GB3181规定。 4.5 定光光强及垂直发散角不应小于表1规定值。 4.6 电源电压变化为额定值±10%时，航标灯应能正常发光，静态工作电流不应大于表1规定值。 4.7 航标灯光控开关灵敏度应整定为300 lx，回差不大于灵敏度±20%。 4.8 航标灯在规定环境温度范围内应正常工作，并能承受-30℃低温及55℃高温试验。 4.9 交变湿热试验：高温55℃，周期24h，试验后应正常工作。 4.10 碰撞试验：峰值加速度约5 m/s²，脉冲持续时间16 ms，速度变化量0.453 m/s，垂直方向1000±1次冲击后应正常工作。 4.11 摇摆试验：幅值±45°，周期5s，时间24h，试验后应正常工作。 4.12 正弦振动试验：频率16 Hz，振幅1.4 mm，时间4h，试验后应正常工作。 4.13 金属零部件应进行防腐蚀处理或采用耐腐蚀材料。 4.14 双丝光源灯具在单丝损坏后应在15s内自动切换至备用灯丝。 4.15 产品质量不应超过规定值的10%。 5 试验方法 5.1 按GB7001有关规定进行外壳防护等级试验。 5.2 其余项目按本标准规定方法进行检测。
