本标准规定了用于获取树木年轮灰度资料的野外采样、样本预处理、灰度资料获取、数据格式、交叉定年、质量控制、以及年表建立等技术方法。 本标准适用于气候学研究领域内树木年轮灰度资料的采集工作。

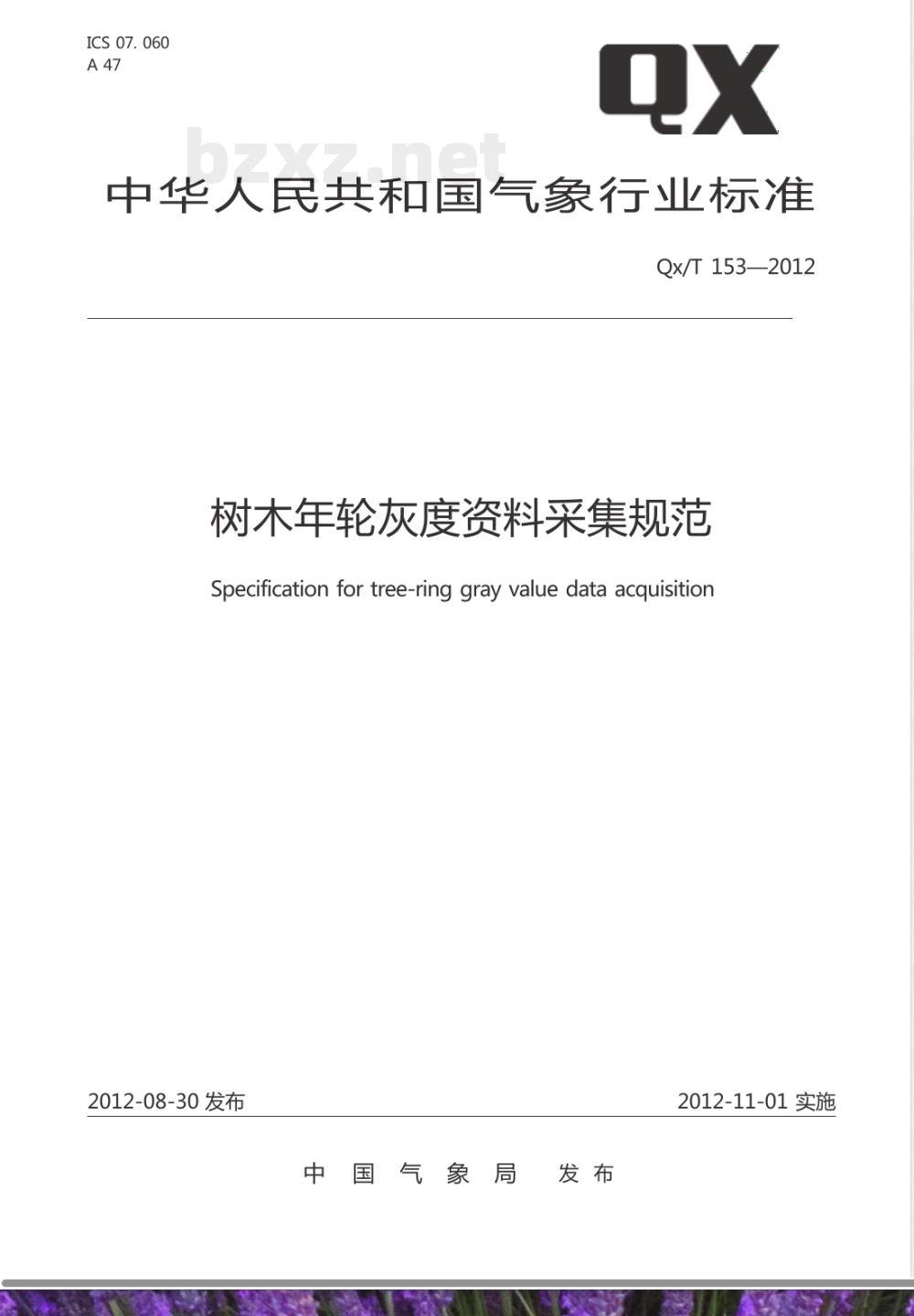

ICS 07. 060

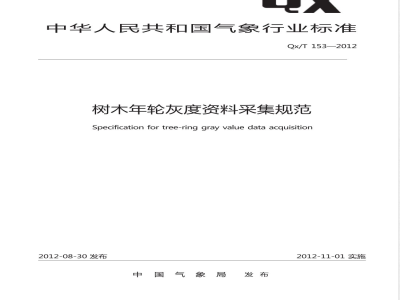

中华人民共和国气象行业标准
Qx/T 153—2012
树木年轮灰度资料采集规范
Specification for tree-ring gray value data acquisition2012-08-30 发布
中国气象局國发布
2012-11-01 实施

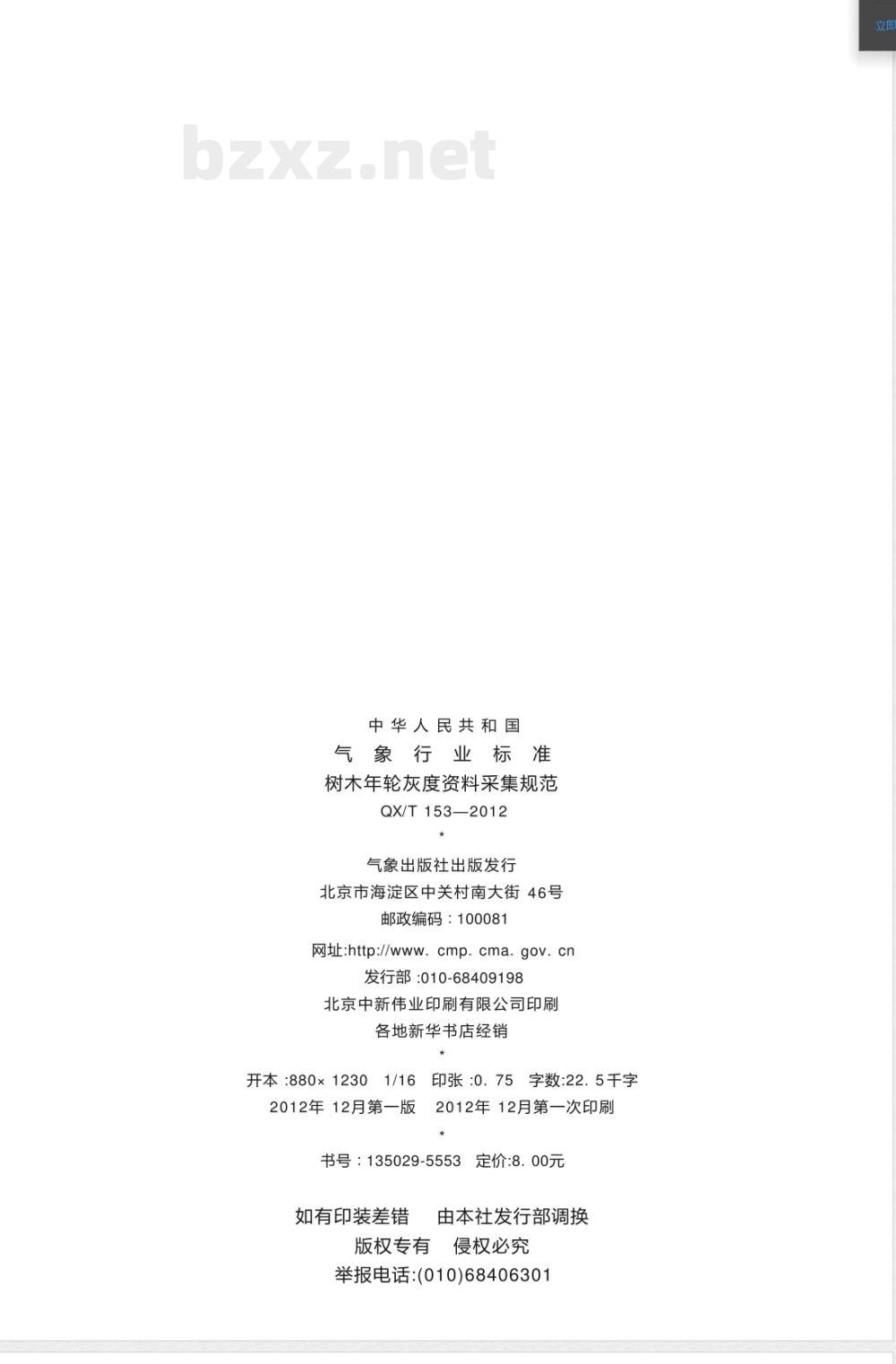

中华人民共和国
气象行业标准
树木年轮灰度资料采集规范
QX/T 153—2012
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码：100081
网址:http://www.cmp.cma.gov.cn发行部：010-68409198
北京中新伟业印刷有限公司印刷各地新华书店经销
开本:880×1230
2012年12月第一版
印张：0.75
字数：22.5千字
2012年12月第一次印刷
书号：135029-5553
如有印装差错
版权专有
定价：8.00元
由本社发行部调换
侵权必究
举报电话：(010)68406301

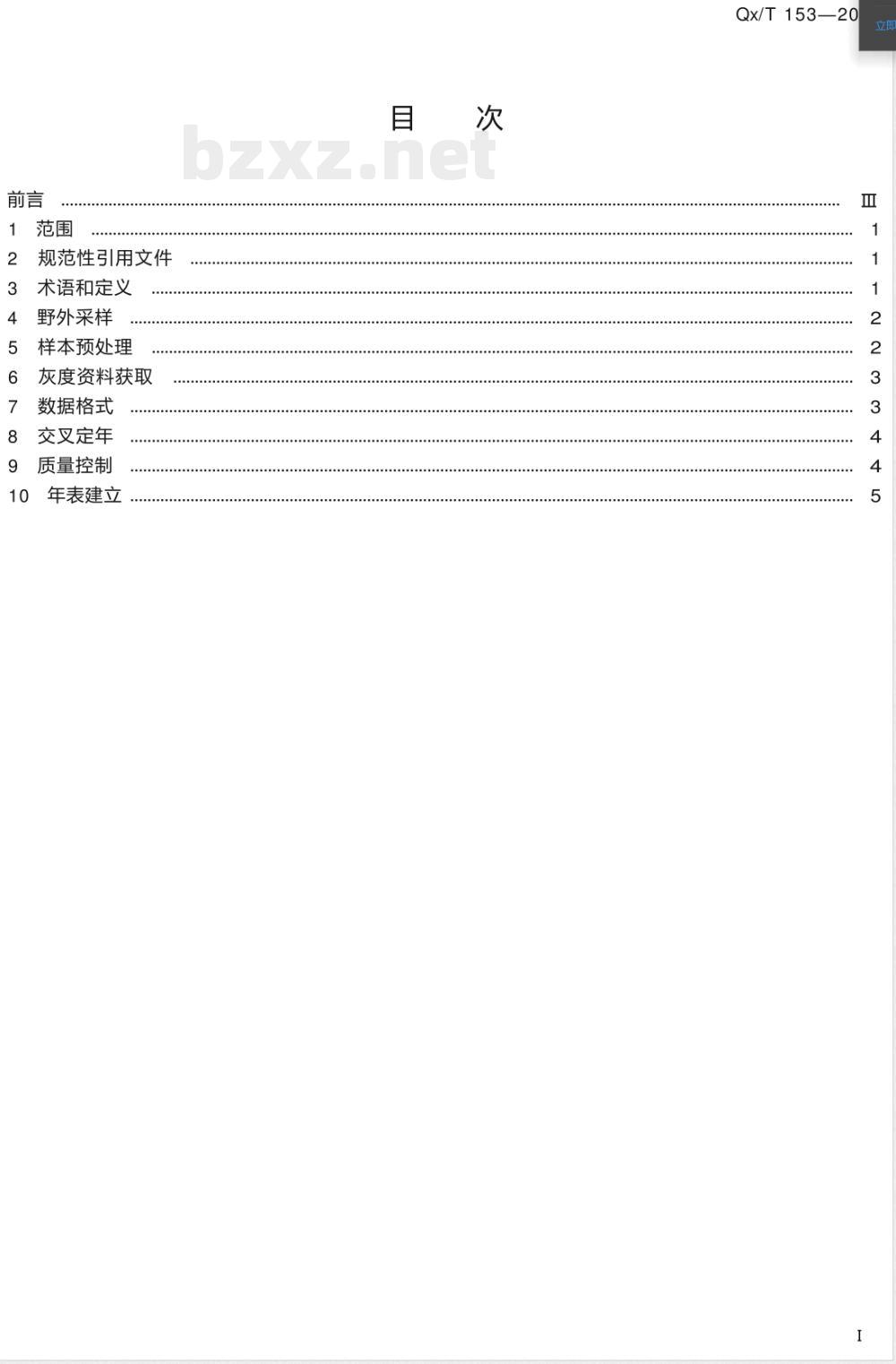

规范性引用文件
术语和定义
野外采样
样本预处理
灰度资料获取
数据格式
交叉定年
质量控制
年表建立
Qx/T 153—20

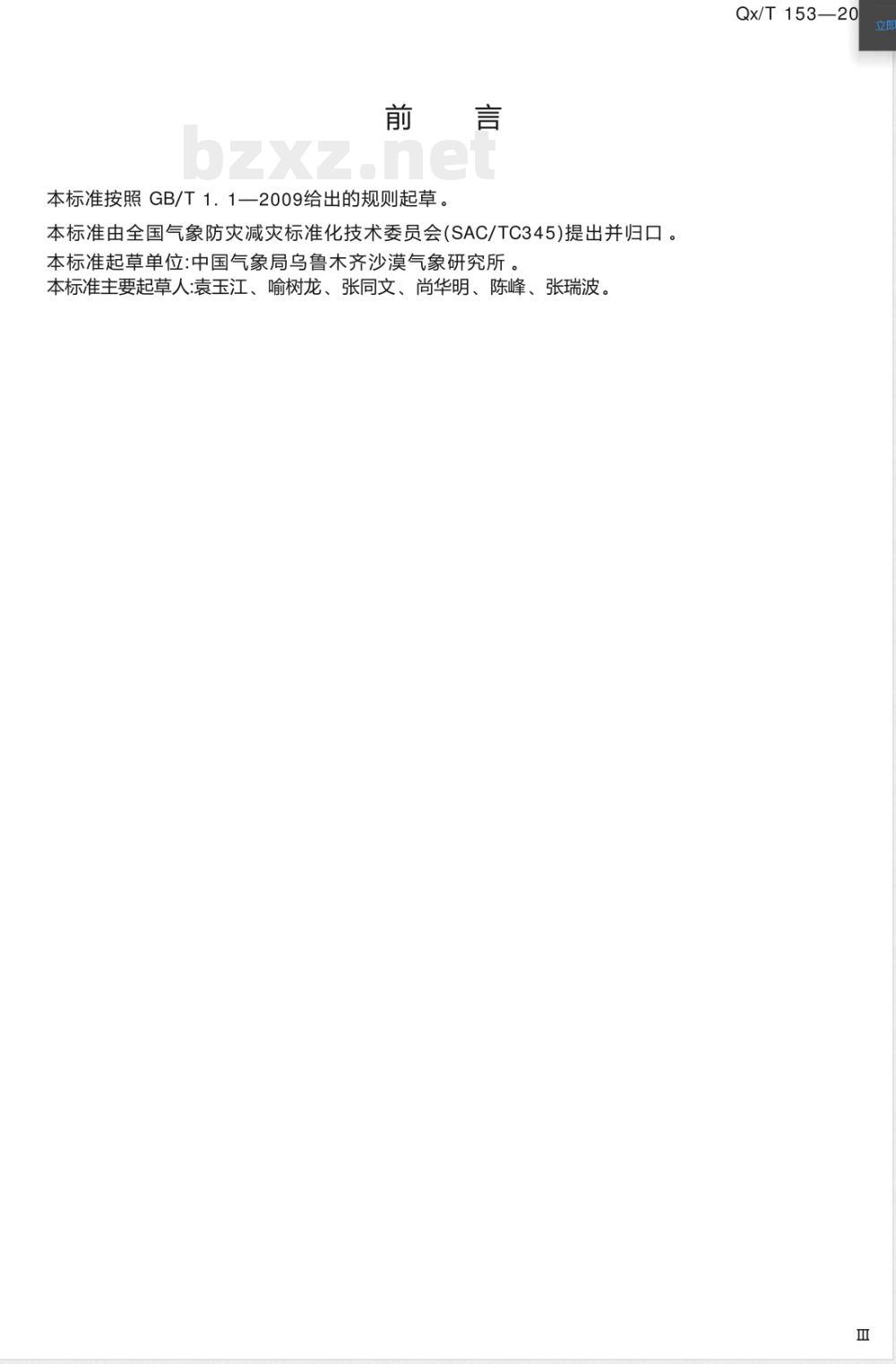

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国气象防灾减灾标准化技术委员会（SAC/TC345)提出并归口。本标准起草单位：中国气象局乌鲁木齐沙漠气象研究所。本标准主要起草人：袁玉江、喻树龙、张同文、尚华明、陈峰、张瑞波、Qx/T153—20

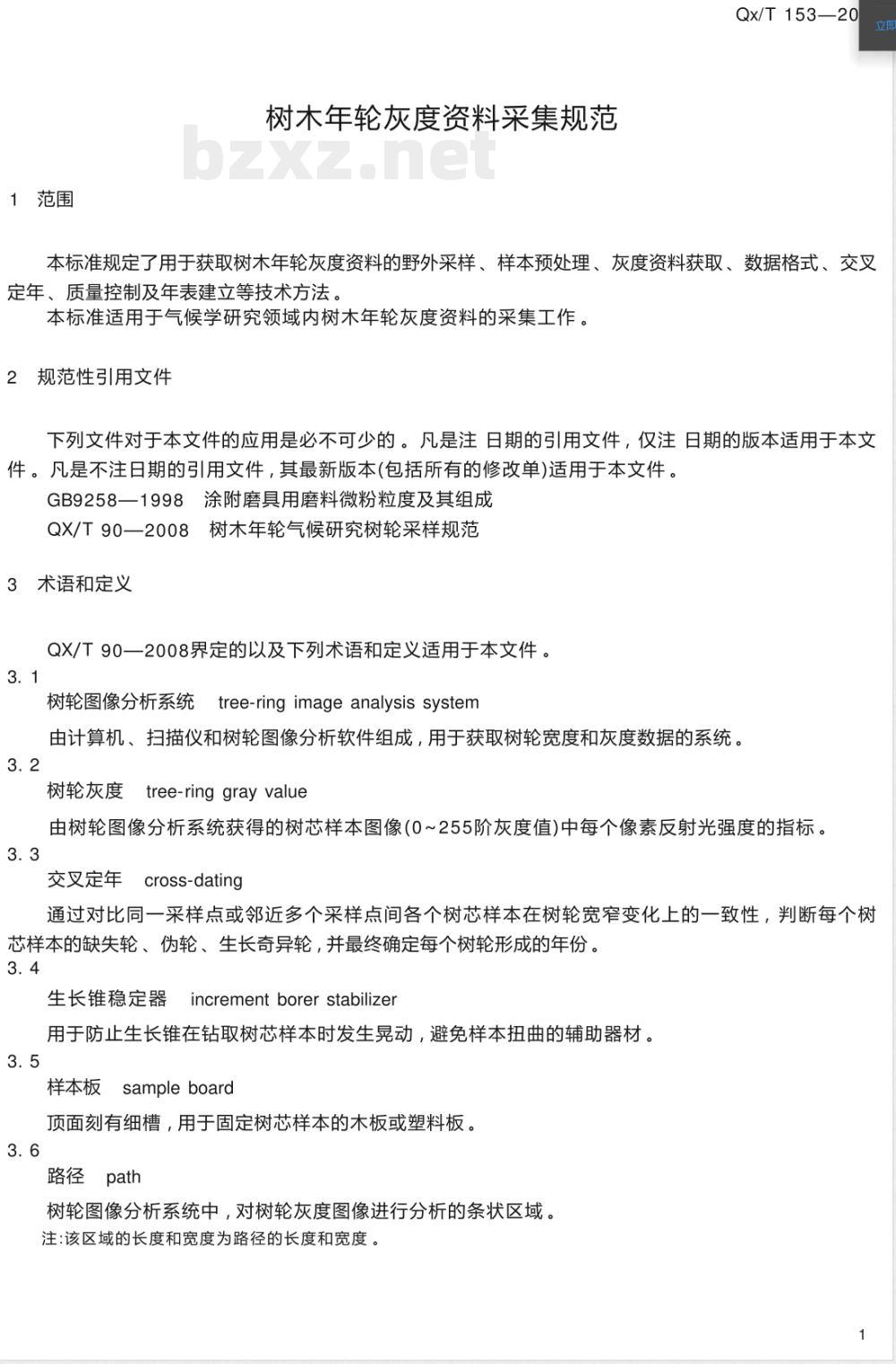

1范围
树木年轮灰度资料采集规范
Qx/T 153—20
本标准规定了用于获取树木年轮灰度资料的野外采样、样本预处理、灰度资料获取、数据格式、交叉定年、质量控制及年表建立等技术方法。本标准适用于气候学研究领域内树木年轮灰度资料的采集工作。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB9258一1998涂附磨具用磨料微粉粒度及其组成QX/T90一2008树木年轮气候研究树轮采样规范3术语和定义
QX/T90一2008界定的以及下列术语和定义适用于本文件。3.1
树轮图像分析系统
tree-ring image analysis system由计算机、扫描仪和树轮图像分析软件组成，用于获取树轮宽度和灰度数据的系统。3.2
树轮灰度tree-ring gray value由树轮图像分析系统获得的树芯样本图像(0~255阶灰度值)中每个像素反射光强度的指标。3.3
交叉定年cross-dating
通过对比同一采样点或邻近多个采样点间各个树芯样本在树轮宽窄变化上的一致性，判断每个树芯样本的缺失轮、伪轮、生长奇异轮，并最终确定每个树轮形成的年份。3.4
生长锥稳定器incrementborer stabilizer用于防止生长锥在钻取树芯样本时发生晃动，避免样本扭曲的辅助器材。3.5www.bzxz.net
样本板sampleboard
顶面刻有细槽，用于固定树芯样本的木板或塑料板。3.6
路径path
树轮图像分析系统中，对树轮灰度图像进行分析的条状区域。注：该区域的长度和宽度为路径的长度和宽度。立房
Qx/T153—2012
4野外采样
4·1采样点的选择
按照QX/T90一2008第3章操作。
4·2采样树种的选择
按照QX/T90一2008第4章操作。
4·3样本采集
4.3．1将生长锥的螺旋刃口对准树干中心。保证锥杆与树干垂直后，将生长锥稳定器的金属细杆插入生长锥中空的锥杆中，生长锥稳定器的托体则顶在使用者胸部。两手持锥柄两端，顺时针均匀用力旋转锥柄。进钻达到5cm后，去掉生长锥稳定器。4.3.2选择样本树、采集样本、记录样本等步骤应按照QX/T90一2008第4章、第8章、第9章操作。4·4样本数量
按照QX/T90一2008第7章操作。
4·5样本储藏
按照QX/T90一2008第10章操作。46样本运输
按照QX/T90—2008第10章操作。5样本预处理
5·1样本固定
5．1．1确保树芯样本木质纤维垂直于样本板的细槽，再使用对木质无影响的水溶性胶粘贴树芯样本。5.1.2用细绳将树芯样本与样本板捆扎牢固。5.2样本打磨
5.2．1水溶性胶晾干后，拆去捆扎树芯样本的细绳。5.2.2按照先用粗砂纸、再用细砂纸的顺序，打磨树芯样本表面直至平整、光滑、明亮时为止。所选砂纸型号按照GB9258一1998的规定。5·3样本选择
选择树轮清晰，样本表面完整、无缺损和扭曲、少断裂和污迹，树轮宽度和色泽没有因生长异常发生不规律变化的树芯样本。
5·4标记年轮
5．4．1将树芯样本从最靠近树皮的年轮向髓心方向计数。5.4.2用细针在样本表面扎下小点作为标志。每到公元整十年标记一个点”·”，每到公元整五十年标2
记两个点”：”，每到公元整一白年标记三入点”：”。5．4.3记录树芯样本的树龄，以及窄年轮和伪年轮出现的年份。6灰度资料获取
6·1灰度图像获取
6．1．1扫描树芯样本前，应确保扫描仪反射平台的清洁。6．1.2扫描树芯样本前，应对扫描仪进行图像校准。6．1.3扫描树芯样本时，应保持仪器电压恒定。Qx/T153—20
6．1.4启动树轮图像分析系统后，选择所需树轮宽度和灰度数据的种类，即树轮年轮宽度、树轮早材宽度、树轮晚材宽度，共3种树轮宽度数据，以及树轮平均灰度、树轮早材平均灰度、树轮晚材平均灰度、树轮最大灰度、树轮最小灰度，共5种树轮灰度数据。6.1.5设定扫描参数，确定树轮早、晚材发生转换的灰度值和扫描精度，扫描精度不小于1600dpi。6.1.6将树芯样本正面向下，水平放置于扫描仪的扫描区域后，开始扫描并获取灰度图像。检查树芯样本灰度图像质量。如图像不清晰、重影，则应重新扫描。6. 1.7
6．1．8树芯样本灰度图像文件宜保存为tiff格式。6·2灰度数据获取
利用树轮图像分析系统中的树轮图像分析软件，在已获取的树芯样本灰度图像上手动设定路径。
6.2.2调整路径面积的大小，使路径的长度和宽度均不超过图像上树芯样本的实际长度和宽度。6.2.3路径应避开树芯样本灰度图像上的树脂道、划痕、受损点以及颜色变化异常的区域。如无法避开，则记录此类情况在图像上出现的对应年份。6.2.4对照树芯样本灰度图像上的标记，在路径内对图像上的树轮进行逐年标识。6.2.5树轮图像分析软件将自动分析路径内经过逐年标识的树芯样本灰度图像并生成所选择的树轮宽度和灰度数据。
数据格式
树轮图像分析软件所生成的树轮宽度和灰度数据的格式应转换成为国际树木年轮数据库的标准格式(tuson format)，见图1。
Qx/T153—2012
AKSS05A 1846 * 1399
AKSS05A_1850_1121__1109_
_1080__1059__1002
_949_923
AKSS05A_1940_XXXXX_XXXXX_XXXXX_XXXXX_XXXXX_XXXXX_XXXXX_XXXXX_XXXXX_XXXXXAKSS05A_2000
AKSS05A_2010_
说明：
201_134_174_156_123158182134220__189
1一代号：位于第1列，宽度为8个字符，用英文字母和阿拉伯数字表示，代号宽度不足8个字符则用空格”-划齐；
2一起始年份：位于第2列的首行处，宽度为4个字符且与其后树轮数据有1个字符的间隔，用最靠近树木髓心处树轮对应的公历年份表示；
3一年代：位于除首行外的第2列，宽度为4个字符且与其后树轮数据有1个字符的间隔，用一系列间隔十年的公历年代表示；
4一树轮数据：位于第3列至第12列，宽度为59个字符，其中每个数据占5个字符宽度且数据间有1个字符的间隔，用阿拉伯数字表示，数据宽度不足5个字符则用空格“_”划齐；5一结尾：位于树轮数据的最后，用数据999表示且与前一个树轮数据有3个字符的间隔。图1国际树木年轮数据库标准格式示意图8　交叉定年　
8·1树轮宽度数据交叉定年及检验通过比较每条树芯样本间图像和树轮宽窄变化，结合国际树木年轮数据库的COFECHA交叉定年质量控制程序的运行结果，确定每条树芯样本缺失轮、伪轮、生长异常轮的年份。8·2树轮灰度数据交叉定年
以树轮宽度数据交叉定年检验结果为标准，确定树芯样本树轮灰度数据中缺失轮、伪轮、生长异常轮出现的年份。
9质量控制
9．1当所选树种的边材和心材有明显颜色差异且界限清晰时，应对心材部分每一个树轮的灰度数据进行校正。宜使用如下校正公式
h' = h;十（S— H)
式中：
h'一校正后心材部分某一年轮灰度数据；h;一校正前心材部分某一年轮灰度数据；S一边材部分所有树轮灰度数据的平均值；H一心材部分所有树轮灰度数据的平均值。...(1)
9.2从树轮图像分析系统中获取的树轮灰度数据取值范围为0~255，共256个值。当校正后某树芯4
样本的某年份树轮灰度数据大于255,则视为异常值。10
年表建立
Qx/T153—20
10．1将缺失轮、伪轮、生长异常轮以及路径中出现树脂道、划痕、受损点、颜色变化异常的对应年轮的灰度值作缺省值处理，由国际树木年轮数据库的ARSTAN年表研制程序进行插值处理10.2使用ARSTAN程序提供的多种方法,对经过订正的树轮灰度数据进行拟合，最终生成每种树轮灰度参数的3种树轮年表,即标准化年表(STD）、差值年表(RES)、自回归标准化年表(ARS）。5
