QX/T 288-2015
基本信息
标准号： QX/T 288-2015
中文名称：翻斗式自动雨量站
标准类别：其他行业标准
英文名称：Automatic tipping bucket rainfall station
标准状态：现行
发布日期：2015-12-11
实施日期：2016-04-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：数学、自然科学>>07.060地质学、气象学、水文学
中标分类号：综合>>基础学科>>A47气象学
关联标准
出版信息
出版社：中国气象出版社
标准价格：0.0
出版日期：2016-04-01
相关单位信息
复审日期：2019-01-09
起草人：莫月琴、张明、花卫东、陈瑶、王柏林、陈阳、阳艳红
起草单位：中国气象局气象探测中心、江苏省无线电科学研究所有限公司
归口单位：全国气象仪器与观测方法标准化技术委员会（SAC/TC 507）
提出单位：全国气象仪器与观测方法标准化技术委员会（SAC/TC 507）
发布部门：中国气象局
主管部门：全国气象仪器与观测方法标准化技术委员会（SAC/TC 507）
标准简介
本标准规定了翻斗式自动雨量站的组成、技术要求、试验方法、检验规则、标志、包装、运输等内容。
本标准适用于翻斗式自动雨量站的设计、生产、检验及验收。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC 507）提出并归口。
本标准起草单位：中国气象局气象探测中心、江苏省无线电科学研究所有限公司。
本标准主要起草人：莫月琴、张明、花卫东、陈瑶、王柏林、陈阳、阳艳红。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 191 包装储运图示标志
GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验 A：低温
GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验 B：高温
GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）
GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 6587-2012 电子测量仪器通用规范
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.4-2006 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2006 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验
GJB 6556.5-2008 军用气象装备定型试验方法 第5部分：可靠性和维修性
JJG（气象）005-2015 自动气象站翻斗式雨量传感器检定规程
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC 507）提出并归口。
本标准起草单位：中国气象局气象探测中心、江苏省无线电科学研究所有限公司。
本标准主要起草人：莫月琴、张明、花卫东、陈瑶、王柏林、陈阳、阳艳红。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 191 包装储运图示标志
GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验 A：低温
GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验 B：高温
GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）
GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 6587-2012 电子测量仪器通用规范
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.4-2006 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2006 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验
GJB 6556.5-2008 军用气象装备定型试验方法 第5部分：可靠性和维修性
JJG（气象）005-2015 自动气象站翻斗式雨量传感器检定规程
标准图片预览
标准内容

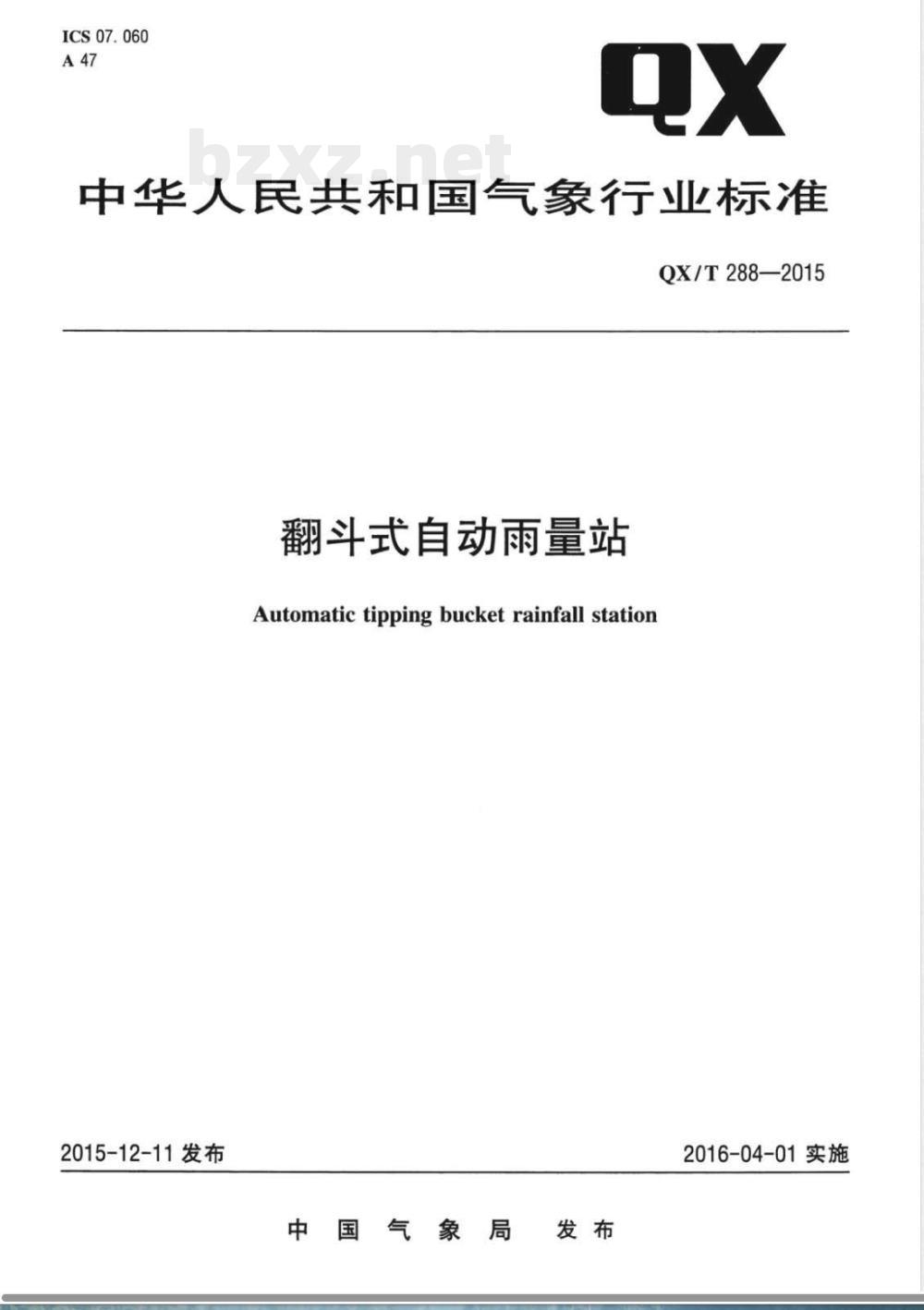

ICS07.060
中华人民共和国气象行业标准
QX/T288—2015
翻斗式自动雨量站
Automatictippingbucketrainfall station2015-12-11发布
中国气象局发布
2016-04-01实施

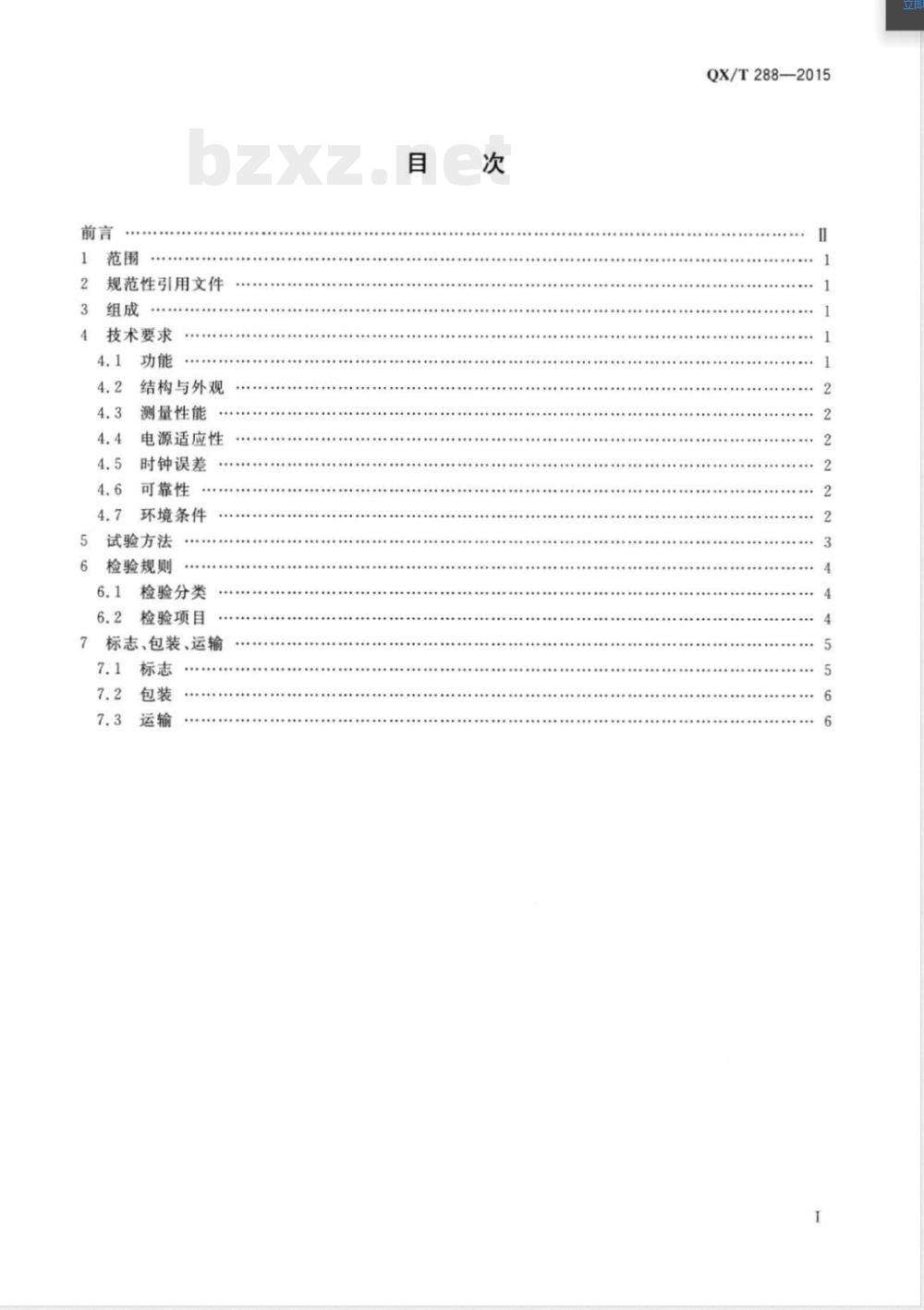

规范性引用文件
技术要求
结构与外观
测量性能
电源适应性
时钟误差
可靠性
环境条件
试验方法
检验规则
6.1检验分类
6.2检验项目
7标志、包装、运输
7.1标志
7.2包装
QX/T288—2015
QX/T288—2015

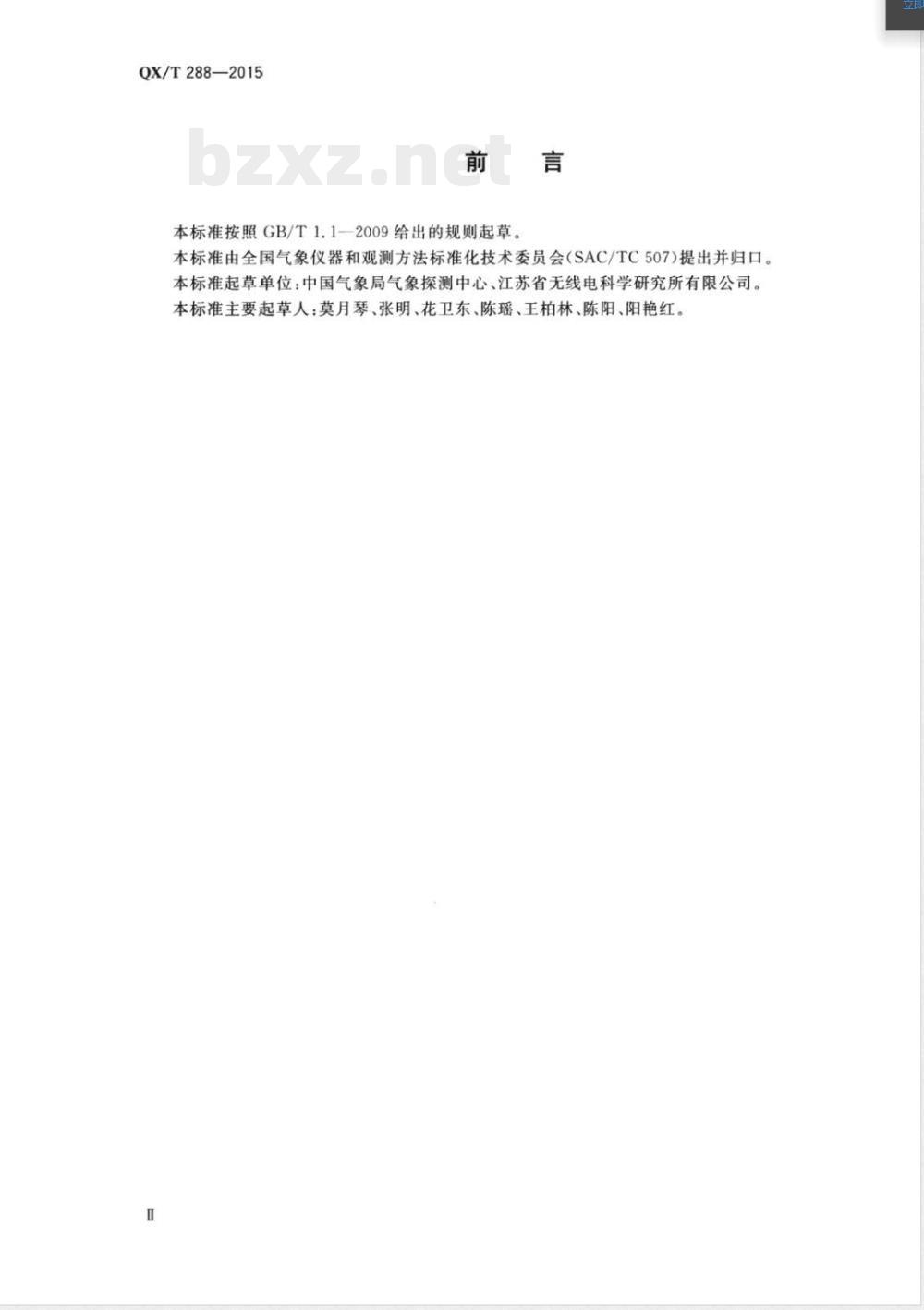

本标准按照GB/T1.1-2009给出的规则起草。本标准由全国气象仪器和观测方法标准化技术委员会（SAC/TC507）提出并归口。本标准起草单位：中国气象局气象探测中心、江苏省无线电科学研究所有限公司。本标准主要起草人：莫月琴、张明、花卫东、陈瑶、王柏林、陈阳、阳艳红。立

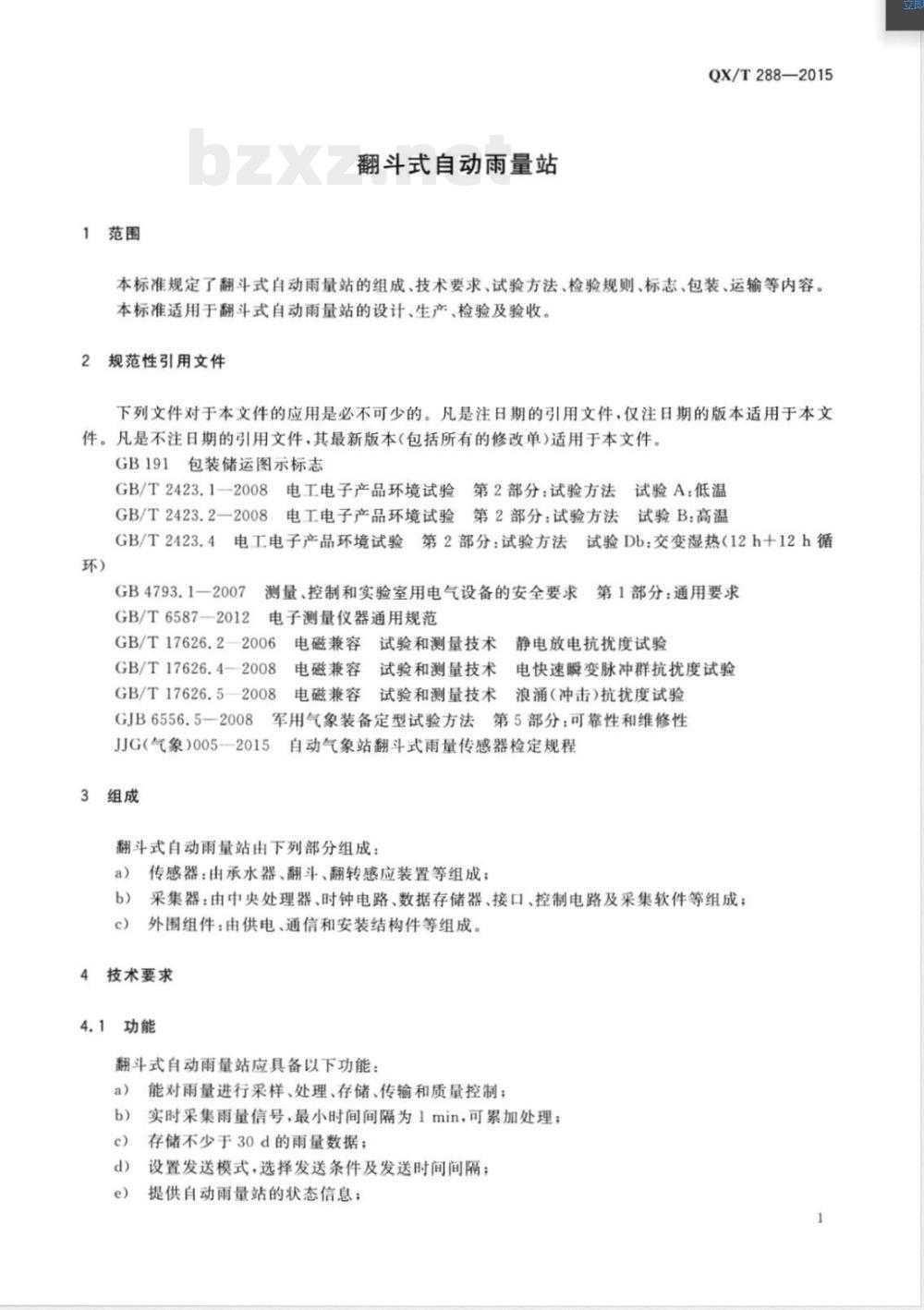

1范围
翻斗式自动雨量站
QX/T288—2015
本标准规定了翻斗式自动雨量站的组成、技术要求、试验方法、检验规则、标志、包装、运输等内容。本标准适用于翻斗式自动雨量站的设计、生产、检验及验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB191包装储运图示标志
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2—2008
3电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）
GB4793.1—2007
测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T6587-2012
电子测量仪器通用规范
GB/T17626.22006电磁兼容试验和测量技术静电放电抗扰度试验
GB/T17626.4-2008电磁兼容
GB/T17626.52008
试验和测量技术电快速瞬变脉冲群抗扰度试验试验和测量技术浪涌（冲击）抗扰度试验电磁兼容
GJB6556.5一2008军用气象装备定型试验方法第5部分：可靠性和维修性JG（气象）005—2015
自动气象站翻斗式雨量传感器检定规程3组成
翻斗式自动雨量站由下列部分组成：传感器：由承水器、翻斗、翻转感应装置等组成；a）
b）采集器：由中央处理器、时钟电路、数据存储器、接口、控制电路及采集软件等组成；c)
外围组件：由供电、通信和安装结构件等组成。4技术要求
4.1功能
翻斗式自动雨量站应具备以下功能：能对雨量进行采样、处理、存储、传输和质量控制：a）
实时采集雨量信号，最小时间间隔为1min，可累加处理；存储不少于30d的雨量数据；
设置发送模式，选择发送条件及发送时间间隔；提供自动雨量站的状态信息；
QX/T288—2015
能进行有线及无线方式的数据传输。结构与外观
结构与外观应符合下列要求：
传感器承水口内径：200t0mm或1590.6mm；传感器承水口缘为内直外斜的刀刃型，角度：40～45°；外观整洁，无损伤和形变。金属件无锈蚀。表面棱角光滑，涂层无气泡、开裂、脱落等现象。标志和字符完整、清晰、醒目：
机箱内所有部件、连接器及其针脚应有编号或标志，编号或标志应清晰、易读且不易脱落；除用耐腐蚀材料制造的各零件外，其余表面应有涂、敷、镀等防腐防霉工艺措施。4.3
测量性能
分辨力为0.1mm的传感器的最大允许误差应符合以下要求：士0.4mm（雨量小于或等于10mm，雨强小于或等于4mm/min）；a
士4%（雨量大于10mm，雨强小于或等于4mm/min）。4.4
电源适应性
电源电压和频率
在下列任何电压和频率组合情况下，仪器性能应不受影响：电压允许范围：220×（1士10%）V；a）
频率允许范围：50×（1士5%）Hz。b)
蓄电池
在无外部供电情况下，维持正常运行至少15d。蓄电池应具备充放电保护功能。功耗
功耗小于0.5W。
4.5时钟误差
每30d时钟误差不大于15s。
可靠性
平均故障间隔时间（MTBF)大于或等于4000h。4.7环境条件
4.7.1气候条件
应适用于如下气候条件：
a）工作温度：0℃~+60℃；
储存温度：-40℃~60℃；
相对湿度：0%~100%。
4.7.2电磁抗扰度
4.7.2.1静电放电
静电放电抗扰度水平应达到GB/T17626.2—2006的试验等级3要求。4.7.2.2电快速瞬变脉冲群
电快速瞬变脉冲群抗扰度水平应达到GB/T17626.4—一2008的试验等级3要求。4.7.2.3浪涌（冲击）
浪涌（冲击）抗扰度水平应达到GB/T17626.5—2008的试验等级3要求。5试验方法
试验项目见表1。
表1试验项目表
技术要求
试验内容
结构与外观
测量性能
电源电压和频率
蓄电池
时钟误差
可靠性
试验方法
QX/T288—2015
（1）翻斗式自动雨量站通电后应能进人正常工作状态，采用向雨量传感器注人清水的方法试验其功能，检查结果应符合4.1a）的要求。(2)翻斗式自动雨量站连续运行30d后，应符合4.1b)，c)，e)的要求。（3）将发送模式设置为有雨时，每分钟发送”。用标准器以一定的降水强度向雨量传感器注入清水，每分钟能收到雨量数据。将发送模式改为“定时发送”，能在正点收到雨量数据。应符合41d）。（4)分别用有线及无线方式传输数据，应符合4.1f)的要求。使用分度值为0.05mm的游标卡尺，检查结果应符合4.2a)的要求，使用分度值为0.1°的量角器，检查结果应符合4.2b)的要求，目视检查，应符合4.2c),d)，e)的要求。
按照JJG（气象）005—2015第7章有关规定进行，测试结果应符合4.3的要求。
按照GB/T6587—2012的有关规定进行，应符合4.4.1要求。将翻斗式自动雨量站的蓄电池充满电后脱离充电装置运行，在每分钟发送模式下，维持正常运行的天数应符合4.4.2要求。在每分钟发送模式下，测量其一小时内的平均功率，应符合4.4.3要求。以国家授时中心网，标准时间为准，验证时钟误差，应符合4.5的要求。按照GJB6556.5-2008的有关规定进行，应符合4.6要求。QX/T288—2015
技术要求
检验规则
检验分类
检验分为：
试验内容
气候条件
静电放电
电快速瞬变脉冲群www.bzxz.net
浪涌（冲击）
a）定型检验；
出厂检验。
检验项目
试验项目表（续）
试验方法
(1)按照GB/T2423.1—2008中的\试验Ad温度渐变”进行，试验样品温度稳定后持续时间2h，温度变化速率不大于1℃/min。试验样品不通电或加电负载。
（2按照GB/T2423.2-2008中的\试验Bd温度渐变”进行，试验样品温度稳定后持续时间2h，温度变化速率不大于1℃/min。试验样品通电或加电负载。
（3)按照GB/T2423.4进行。
试验结果应符合4.7.1要求。
按照GB/T17626.2—2006中试验等级3的方法进行，试验结果应符合4.7.2.1要求。
按照GB/T17626.42008中供电电源端口试验等级3规定的方法进行，试验结果应符合4.7.2.2要求按照GB/T17626.5—2008中试验等级3规定的方法进行，结果应符合4.7.2.3要求。
检验项目应包括第4章的每一项要求，见表2。表2检验项目表
4.1功能
检验项目
技术要求章条号
结构与外观
4.3测量性能
电源电压和频率
蓄电池
4.4.3功耗
定型检验
出厂检验
表2检验项目表（续）
检验项目
技术要求章条号
4.5时钟误差
4.6可靠性
4.7.1气候条件
静电放电
电快速瞬变脉冲群
浪涌（冲击）
表示必须进行检验的项目。
○表示需要时进行检验的项目。标志、包装、运输
7.1标志
安全标志
应有以下安全标志：
定型检验
QX/T288—2015
出厂检验
危险标志。翻斗式自动雨量站在接入交流电的机箱上，应标出“当心电击危险”的安全标志符号。
危险带电端子标志。正常使用条件下危险带电的，应标出其带电电压。接地标志。紧靠机箱接地螺钉的地方，应标出“保护导体端子”的接地标志符号。电源系统标志，要求如下：
应标出翻斗式自动雨量站的额定功率，或交流额定功率，或直流额定功率；低压配电系统浮充电的蓄电池，应标出交流电电压的额定值及允许交流电电压波动的范围；
应在蓄电池附近标示出蓄电池型号和名称、额定电压、额定容量、参考重量、设计浮充寿命、使用环境温度等；
用“十”、“一”表示蓄电池极性；对任何能由操作者更换的熔断器，应标明熔断器的型号和电流的额定值；应有电源指示灯指示电源的运行情况；6）
应用符号|”“○”或文字通”、“断”表明开关的位置。警告标志。当需要标志的内容较多时，应在合适的位置标示出一个警告符号（即警告标志），其警告说明和解释在用户手册中提供。图形符号应符合GB4793.1—2007中“表1符号”的规定。7.1.2
产品标志
应有以下产品标志：
型号和名称；
QX/T288—2015
制造厂名称和（或）注册商标；出厂编号；
生产日期。
包装标志
包装箱外表上应有以下标志：
产品名称和型号：
包装箱编号：
外形尺寸；
毛重；
包装储运图示标志符合GB191的规定；其他表明产品主要特征的标志。包装
应符合：
包装箱应牢固.内有防潮、防振措施；包装材料宜用木质或纸质，外购件有包装的，允许用原包装：在包装运输前活动部件应加装锁定装置；每个包装箱内都有装箱清单。
应符合：
包装后的产品应适合各种运输工具运输；如果有必要，制造厂可对运输的特殊要求临时做出规定：1）运输方式，指明运输工具等；2）
运输条件，指明运输时的要求，例如遮篷、密封等；运输中的注意事项，指明装、卸、运方面的特殊要求立良
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
